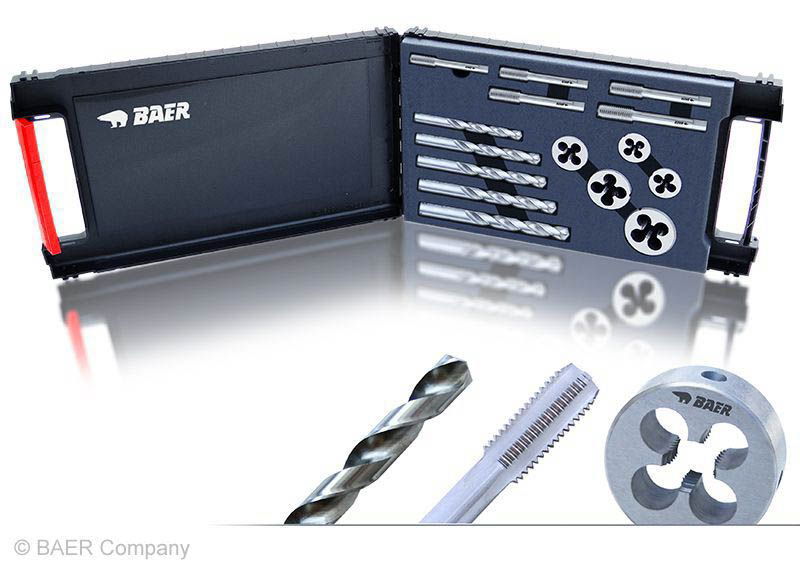

BAER Set HSSG: Einschnittgewindebohrer | Schneideisen | Kernlochbohrer: UNF 1/4 - 1/2
BAER Set HSSG: Einschnittgewindebohrer | Schneideisen | Kernlochbohrer: UNF 1/4 - 1/2
Dieses Gewindeschneiderset ist ein hochwertiger und vielseitiger Satz für alle Bedürfnisse beim Gewinde schneiden. Die Zoll Gewindeschneider von UNF 1/4" bis UNF 1/2" ermöglichen das Schneiden von Innengewinden und Außengewinden.
Das Set enthält Kernlochbohrer und Handgewindebohrer für Durchgangslöcher und Sacklöcher aus geschliffenem HSS-Stahl (High Speed Steel), was für lange Haltbarkeit und hohe Präzision sorgt. Außerdem sind HSS Schneideisen im Set enthalten, damit Sie auch Außengewinde problemlos schneiden können.
Das Gewindeschneid-Sortiment wird in einer stabilen Kunststoffbox geliefert. Die Einlegefächer für die Gewindeschneider bieten sicheren Halt und Transportschutz und gleichzeitig sind alle Werkzeuge übersichtlich griffbereit.
Die Werkzeuge selbst zeichnen sich durch höchste Qualität aus. Sie sind optimal verarbeitet und garantieren lange Haltbarkeit sowie hohe Präzision beim Gewindeschneiden. Zusammenfassend bietet dieses Gewindeschneider-Set eine hervorragende Lösung für alle, die Gewinde schneiden möchten. Die Kombination aus hochwertigen Werkzeugen und einer stabilen Kunststoffbox macht es zu einer optimalen Wahl für Profis und Heimwerker gleichermaßen. Investieren Sie in Qualität und erleben Sie die Vorteile eines professionellen Gewindeschneider-Sets. Ein Gewindeschneider-Satz den jeder in seiner Werkstatt braucht.
Baumasse
| Durchmesser |
1/4 - 1/2" |
|---|---|
| Abmessung |
UNF 1/4 - 1/2" |
Eigenschaften
| Produktgruppe |
Gewindeschneidsätze |
|---|---|
| Produktart |
Gewindeschneidsätze |
| Gewindenorm |
UNF: Amerikanisches Feingewinde Unified National Fine nach ANSI B1.1 |
| Toleranz |
2B |
| Richtung |
Rechts |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 800 N/mm² | 22,2 HRC |
Technische Informationen – Gewindebohrer
Durchgangs- und Sackloch bis 4 x D
Form D gerade genutet
3-4 Gänge
siehe Abbildung
Außenkühlung und -Schmierung
HSSG blank
bis 800 N/mm² | 22,2 HRC
2B
Technische Informationen - Schneideisen
1,5
2A
Satzinhalt
| BAER HSSG Einschnittgewindebohrer | UNF 1/4 x 28 | UNF 5/16 x 24 | UNF 3/8 x 24 UNF 7/16 x 20 | UNF 1/2 x 20 |
|---|---|
| BAER HSS Schneideisen | UNF 1/4 x 28 | UNF 5/16 x 24 | UNF 3/8 x 24 UNF 7/16 x 20 | UNF 1/2 x 20 |
| BAER HSSG Kernlochbohrer | 5,5 mm | 6,9 mm | 8,5 mm | 9,9 mm | 11,5 mm |
Einsatzzwecke
- Allgemeiner Einsatz
- Gut zerspanbare Werkstoffe bis 800 N/mm²
- Unlegierte und niedriglegierte Stähle
- für Durchgangsloch und Sackloch
- für den Handeinsatz
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
Weiterführende Informationen
- UNF - Unified National Fine Thread Series ANSI B1.1 Amerikanisches Feingewinde
- Wissenswerte Informationen übers Gewindeschneiden
- Vergleich inch-mm
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Schnittgeschwindigkeiten, Schmierung und Kühlung für Gewindebohrer
- Gewinde-Toleranzen des Außengewindes
- Bolzen Vorarbeitungsdurchmesser
Sicherheitshinweise
BAER HSSG Einschnittgewindebohrer
für Durchgangs- und Sackloch | UNF 1/4" - UNF 1/2" Gewinde
Mit nur einem Werkzeug in einem Arbeitsgang, auch von Hand, ein fertiges Gewinde schneiden – geht das? Ja, der Einschnittgewindebohrer macht eine effiziente Herstellung von Innengewinden möglich. Ob von Hand oder semiprofessionell per Maschine, dieser Innengewindeschneider mit vollem Gewindeprofil schneidet exakt und zeitsparend. Dabei schneidet er präzise und gerade in das Kernloch – ein absolutes Muss beim Bohren von Gewinden. Die BAER Einschnittgewindebohrer sind für den allgemeinen Einsatz in gut zerspanbare Werkstoffe bis 800 N/mm² geeignet. Dazu gehören unlegierte und niedriglegierte Stähle, Automatenstähle und Stahlguss. Sie schneiden ein Durchgangs- und Sackloch bis 2 x D und sind für den für den Hand- und Maschineneinsatz verwendbar.
Die Vorteile auf einen Blick:
- Gewinde schneiden mit einem Werkzeug
- exakt und zeitsparend
- für den Hand- und Maschineneinsatz
- Einsatz in gut zerspanbare Werkstoffe bis 800 N/mm²
- Durchgangs- und Sackloch bis 2 x D
- Hand- und Maschineneinsatz
Technische Informationen:
- Form D: 3,5 - 5 Gänge Anschnitt
- Gewindetoleranz: ISO2/6H
HSSG Einschnittgewindebohrer :
UNF 1/4 x 28 | UNF 5/16 x 24 | UNF 3/8 x 24 | UNF 7/16 x 20 | UNF 1/2 x 20
HSS Schneideisen - für perfekte Außengewinde
#läuft rund
BAER Schneideisen dienen der Erzeugung von Außengewinden mit rundem Außenprofil. Sie möchten es von Hand oder per Maschine betätigen? Beides funktioniert. Diese BAER-Schneideisen aus Hochleistungs-Schnellarbeitsstahl HSS eignen sich für normale Anwendungen für unterschiedliche Materialien mit einer Festigkeit bis zu 800 N/mm². Dazu gehören folgende Werkstoffe: Allgemeine Baustähle, Automatenstähle, Einsatzstähle, unlegierte Vergütungsstähle, Reinkupfer, niedriglegiertes Kupfer und Kupfer-Zinn-Legierung (Bronze) kurzspanend, sowie Kunststoffe. Durch den symmetrischen Aufbau ist ein Schneiden in beiden axialen Richtungen möglich. Außen befinden sich Bohrungen, hier können Sie das Schneideisen in den Schneideisenhalter fixieren und das Verdrehen bei der Anwendung verhindern. Die Spanlöcher, das sind Bohrungen bzw. Hohlräume zwischen den Schneiden, sorgen für den Spantransport. Sie nehmen die Späne auf, rollen sie und führen sie ab. Wichtig ist, dass Sie das Werkzeug gerade ansetzen und mit Schneideöl oder Schneidpaste schmieren. Unsere Gewindeschneider für Außengewinde können neben einem fairen Preis primär mit einer hervorragenden Qualität überzeugen. BAER Schneideisen – für perfekte Außengewinde.
Die Vorteile auf einen Blick:
- geringer Platzbedarf
- Einstellung ohne Aufwand
- Einsatz auf einfachen und Mehrspindel-Maschinen
- einfacher Werkzeug-Aufbau
- Benutzung von beiden Seiten
Technische Informationen:
- DIN EN 22568 (ehemals DIN 223 B)
- Gewindetoleranz: 2A
- Anschnitt: 1,5
HSS Schneideisen DIN 223 :
UNF 1/4 x 28 | UNF 5/16 x 24 | UNF 3/8 x 24 | UNF 7/16 x 20 | UNF 1/2 x 20
HSSG Spiralbohrer für Kernlochbohrungen
#ohne geht nicht
Fast jeder Heimwerker hat schon mal mit ihnen gearbeitet: die klassischen Bohrwerkzeuge für Akkuschrauber, Bohrmaschine, Schlagbohrmaschine oder Bohrhämmer. Entscheidend für das Einsatzgebiet des Bohrers ist nicht nur das Material, sondern auch die Schneidegeometrie, der Spanwinkel und der Spiralwinkel, der sogenannte Drall. Die Bohrer eignen sich für Stahl, Stahlguss, Grauguss, Temperguss, Sphäroguss, Sintereisen, Neusilber und Grafit und sind durch ihre geschliffene Bohrspitze auch für genaues und schnelles Arbeiten geeignet. Die Kernlochbohrungen sind essenziell, um nachgehend ein Innengewinde zu schneiden.
HSSG Kernlochbohrer DIN 338 für UNF 1/4 - UNF 1/2:
Ø 5,5 mm (UNF 1/4 x 28) | Ø 6,9 mm (UNF 5/16 x 24) | Ø 8,5 mm (UNF 3/8 x 24)| Ø 9,9 mm (UNF 7/16 x 20) | Ø 11,5 mm (UNF 1/2 x 20)
