BAER Set HSSG: Maschinengewindebohrer Durchgangsloch | Kernlochbohrer: M 3 - 12
BAER Set HSSG: Maschinengewindebohrer Durchgangsloch | Kernlochbohrer: M 3 - 12
Dieses Gewindeschneiderset ist ein hochwertiger und vielseitiger Satz für alle Bedürfnisse beim Gewinde schneiden. Die metrischen Gewindeschneider von M3 bis M12 ermöglichen das Schneiden von Innengewinden.
Das Set enthält Kernlochbohrer und Maschinengewindebohrer für Durchgangslöcher aus geschliffenem HSS-Stahl (High Speed Steel), was für lange Haltbarkeit und hohe Präzision sorgt. Maschinengewindebohrer werden für maschinelle Anwendungen eingesetzt und sind ein häufig genutztes Werkzeug in der industriellen Fertigung, um Innengewinde herzustellen.
Das Gewindeschneid-Sortiment wird in einer stabilen Kunststoffbox geliefert. Die Einlegefächer für die Gewindeschneider bieten sicheren Halt und Transportschutz und gleichzeitig sind alle Werkzeuge übersichtlich griffbereit.
Die Werkzeuge selbst zeichnen sich durch höchste Qualität aus. Sie sind optimal verarbeitet und garantieren lange Haltbarkeit sowie hohe Präzision beim Gewindeschneiden. Zusammenfassend bietet dieses Gewindeschneider-Set eine hervorragende Lösung für alle, die Gewinde schneiden möchten. Die Kombination aus hochwertigen Werkzeugen und einer stabilen Kunststoffbox macht es zu einer optimalen Wahl für Profis und Heimwerker gleichermaßen. Investieren Sie in Qualität und erleben Sie die Vorteile eines professionellen Gewindeschneider-Sets. Ein Gewindeschneider-Satz den jeder in seiner Werkstatt braucht.
Baumasse
| Durchmesser |
3 - 12 |
|---|---|
| Abmessung |
M 3 - 12 |
Eigenschaften
| Produktgruppe |
Gewindeschneidsätze |
|---|---|
| Produktart |
Gewindeschneidsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 800 N/mm² | 22,2 HRC |
Technische Informationen – Gewindebohrer
Durchgangsloch bis 4 x D
Form B mit Schälanschnitt
4-5 Gänge
siehe Abbildung
Außenkühlung und -Schmierung
HSSG blank
bis 800 N/mm² | 22,2 HRC
ISO2/6H

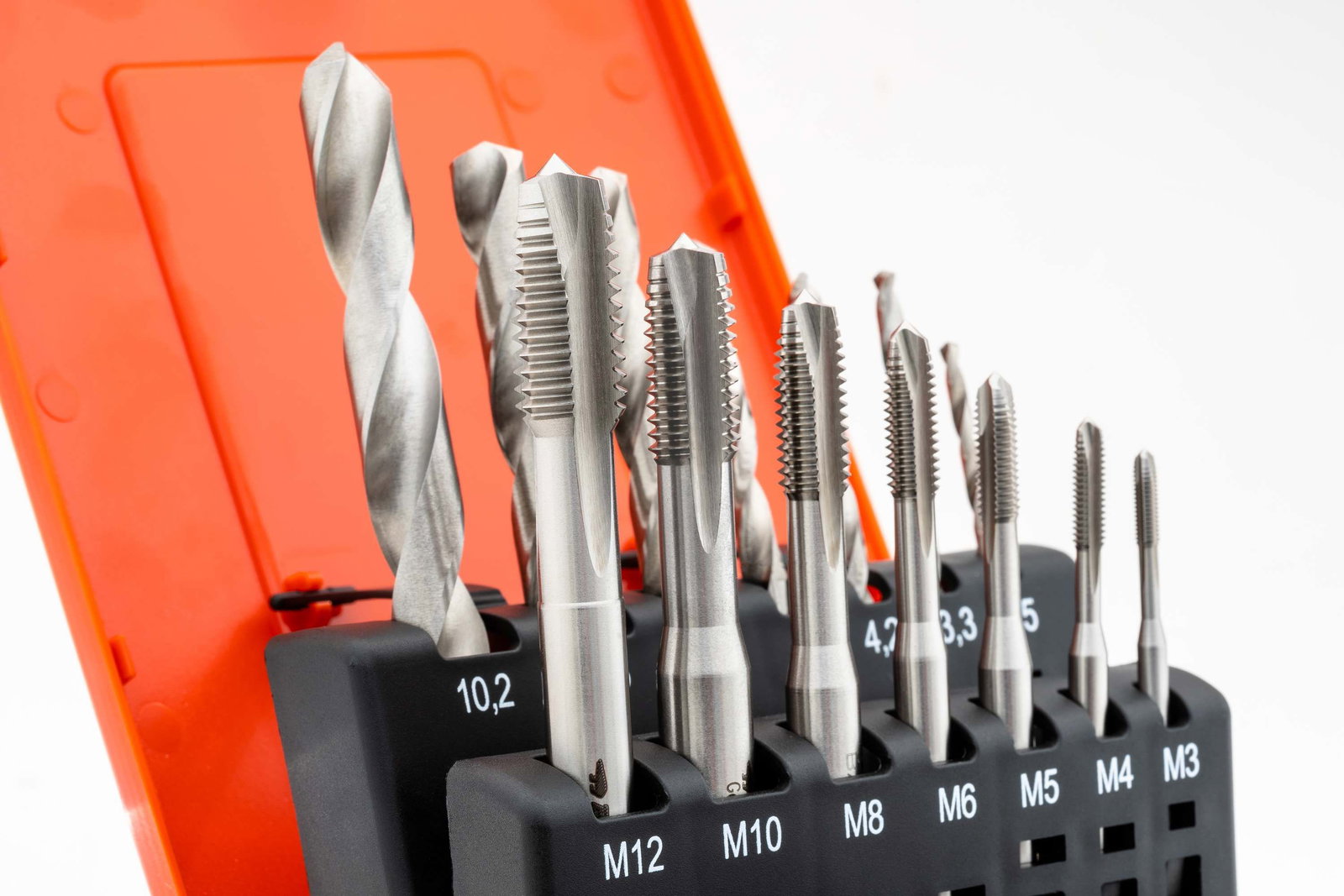

Satzinhalt
| BAER HSSG Maschinengewindebohrer für Durchgangsloch | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| BAER HSSG Kernlochbohrer | 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm 6,8 mm | 8,5 mm | 10,2 mm |
Einsatzzwecke
- Allgemeiner Einsatz
- Gut zerspanbare Werkstoffe bis 900 N/mm²
- Unlegierte und niedriglegierte Stähle
- für Durchgangsloch
- für den Maschineneinsatz
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
Weiterführende Informationen
Sicherheitshinweise
Maschinengewindebohrer – schnelle und präzise Gewinde
#Effizienz
Die Präzision der BAER Maschinengewindebohrer und des hinterschliffenen Gewindes stellt sicher, dass beim Gewindeschneiden weniger Reibung und Temperatur entstehen. Damit das Gewindeprofil am Werkstück nicht vollständig reibt, wird das Gewinde bereits im Anschnitt über das gesamte Gewindeprofil hinterschliffen. So muss der Gewindeschneider weniger Kräfte aufwenden und Spanverklemmungen können vermieden werden. Das Ergebnis: Die Standzeiten erhöhen sich und der Bohrer muss seltener ausgewechselt werden.
Unsere Maschinengewindebohrer sind leistungsstarke und zuverlässige Gewindeschneider für die effiziente Zerspanung in einem Arbeitsschritt mit der Maschine. Besonders in der industriellen Fertigung finden Maschinengewindebohrer ihren Einsatz. Sie können unter anderem in CNC-Maschinen, Gewindeschneidmaschinen, Akku-Bohrmaschinen und pneumatischen Gewindeschneidarmen eingesetzt werden. Da sie eine hohe Effizienz und niedrige Produktionskosten auszeichnet, werden sie häufig in der Serienproduktion verwendet. Das Gewinde wird maschinell in einem Arbeitsgang geschnitten. So lässt sich der BAER-Maschinengewindebohrer zwar im Grunde mit Einschnittgewindebohrern vergleichen, ist jedoch für den Einsatz mit der Maschine ausgelegt.
Die Maschinengewindeschneider können für Durchgangslöcher verwendet werden, da der lange Anschnitt, die gerade Nutenform und der Schälanschnitt dafür sorgen, dass der Span nach vorne aus der Bohrung transportiert wird.
Jeder Werkstoff zeigt ein individuelles Spanverhalten. Deshalb müssen Gewindebohrer die richtigen Spanwinkel besitzen und – für noch bessere Ergebnisse – eine besonders behandelte Oberfläche haben. Nur so erfolgt ein guter Spantransport und es entsteht ein lehrenhaltiges Gewinde.
Die hohe Qualität des geschliffenen HSS Stahls, den wir verwenden, sorgt dafür, dass unsere Werkzeuge äußerst langlebig und robust sind. Durch spezielle Härteprozesse und wiederholtes Anlassen ist das Härtegefüge sehr homogen, was die ideale Basis für einen echten BAER Gewindebohrer bildet. So erhöht sich die Zähigkeit und Stabilität der Gewindebohrer, wodurch sie länger im Einsatz bleiben können.
Die Vorteile auf einen Blick:
- Gerade Nuten mit Schälanschnitt für Durchgangslöcher
- Weniger Reibung und Temperatur durch hinterschliffenes Gewinde
- Effiziente Zerspanung in einem Arbeitsschritt
- Für den Einsatz in CNC-Maschinen, Gewindeschneidmaschinen, Gewindeschneidarmen etc.

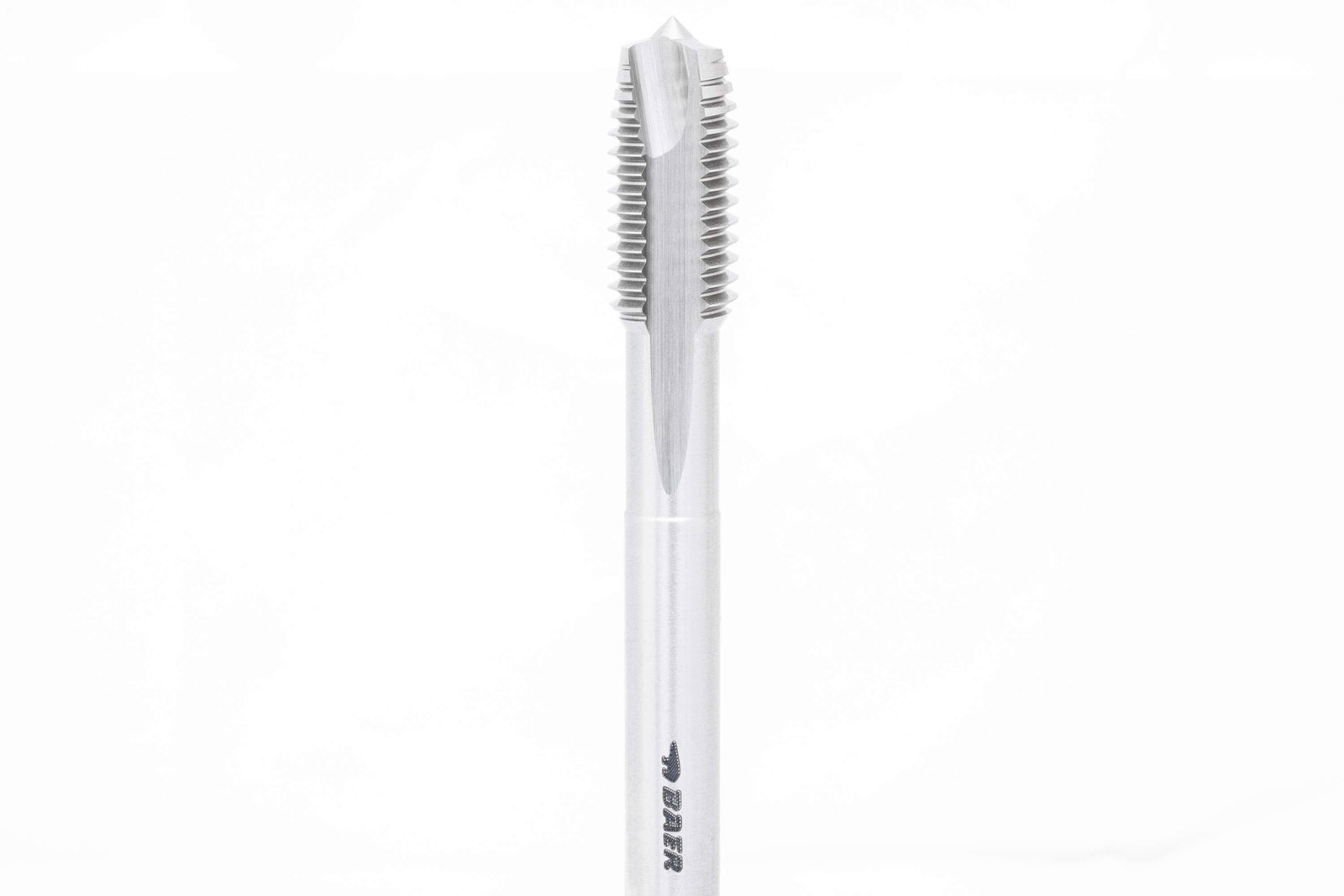

BAER HSSG Maschinengewindebohrer - Form B gerade genutet:
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 | M 12 x 1,75

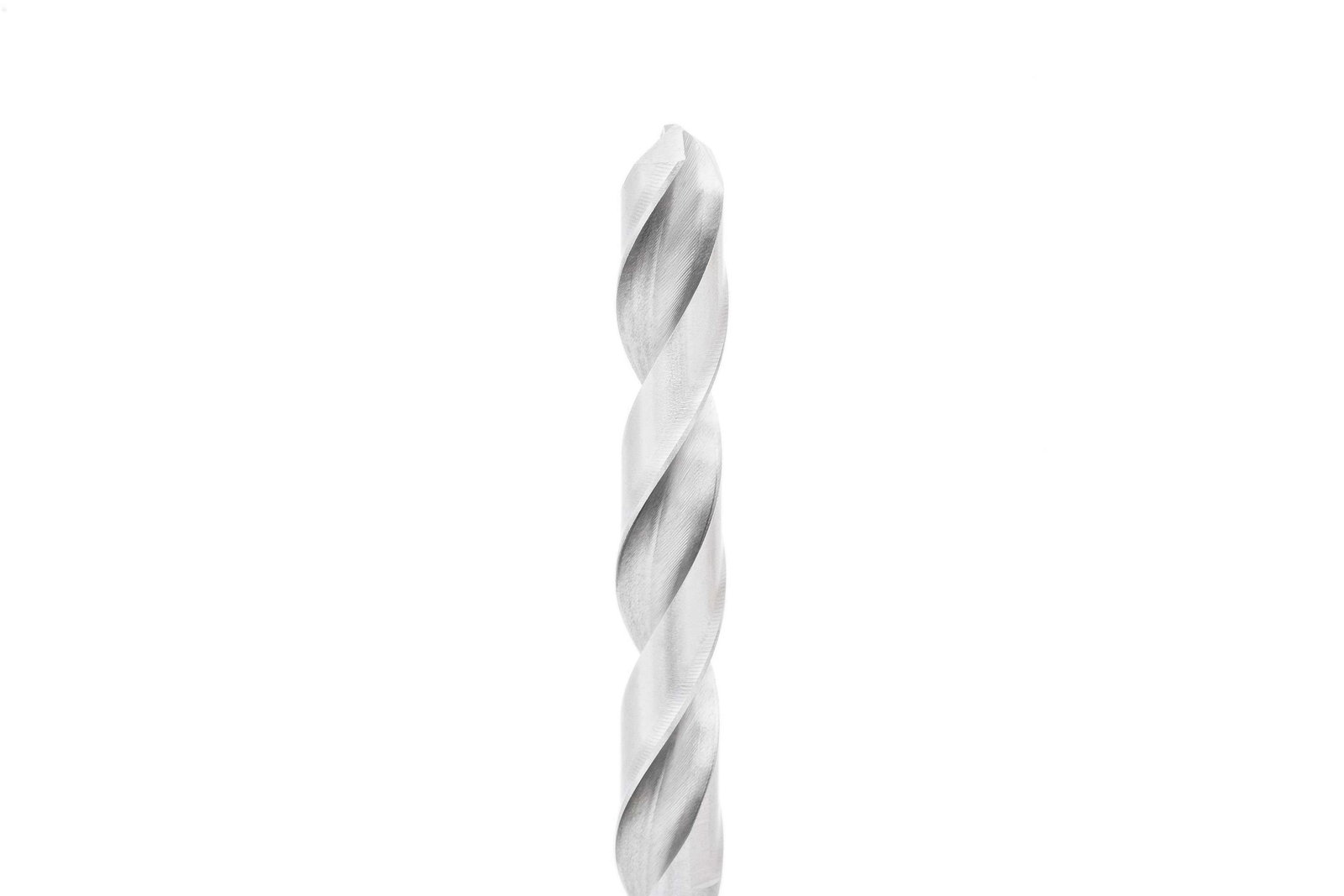

HSSG Spiralbohrer für Kernlochbohrungen
#ohne geht nicht
Fast jeder Heimwerker hat schon mal mit ihnen gearbeitet: die klassischen Bohrwerkzeuge für Akkuschrauber, Bohrmaschine, Schlagbohrmaschine oder Bohrhämmer. Entscheidend für das Einsatzgebiet des Bohrers ist nicht nur das Material, sondern auch die Schneidegeometrie, der Spanwinkel und der Spiralwinkel, der sogenannte Drall. Die Bohrer eignen sich für Stahl, Stahlguss, Grauguss, Temperguss, Sphäroguss, Sintereisen, Neusilber und Grafit und sind durch ihre geschliffene Bohrspitze auch für genaues und schnelles Arbeiten geeignet. Die Kernlochbohrungen sind essenziell, um nachgehend ein Innengewinde zu schneiden.
HSSG Kernlochbohrer DIN 338 für M 3 - M 12:
Ø 2,5 mm (M 3) | Ø 3,3 mm (M 4) | Ø 4,2 mm (M 5)| Ø 5,0 mm (M 6) | Ø 6,8 mm (M 8) | Ø 8,5 mm (M 10) | Ø 10,2 mm (M 12)
