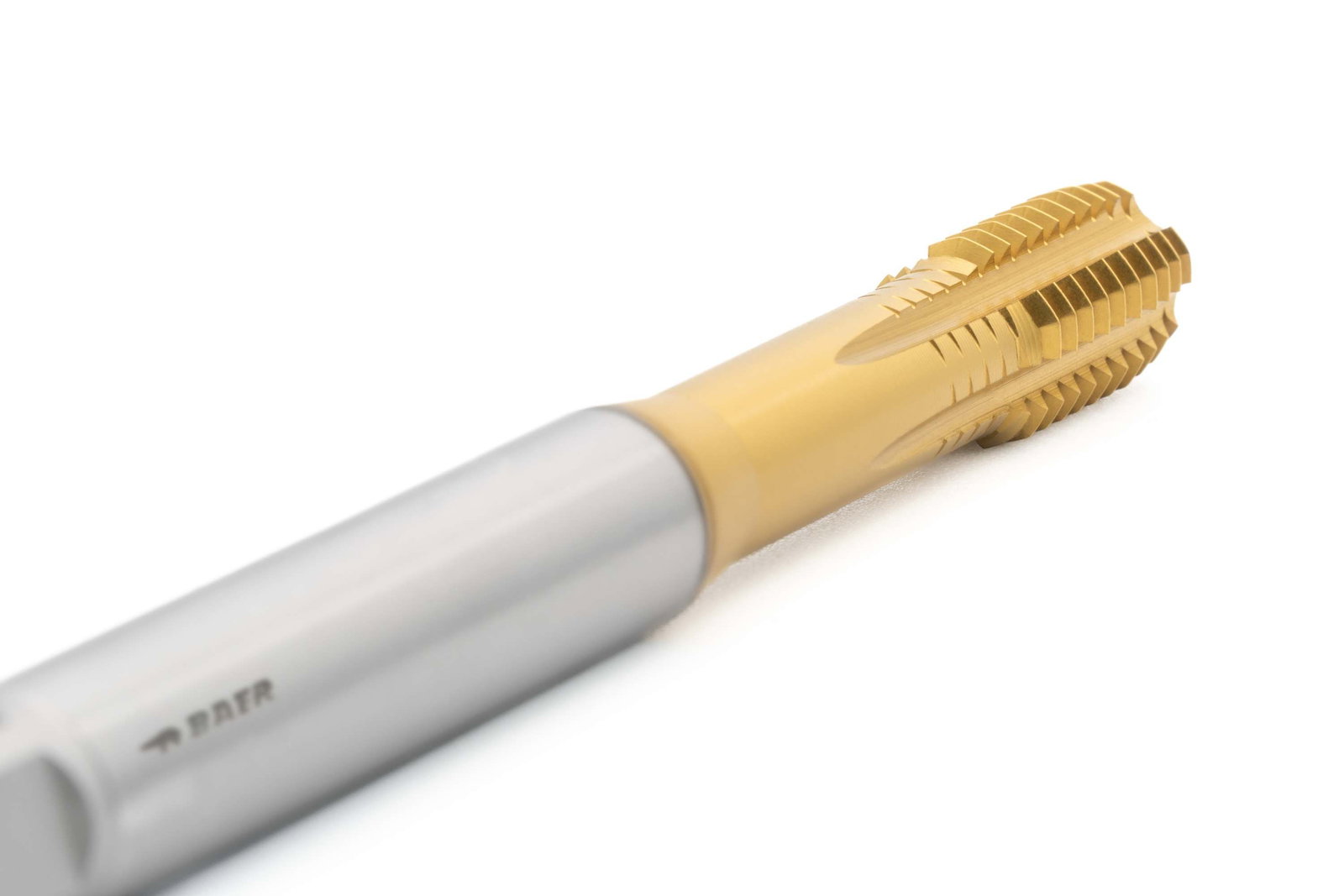

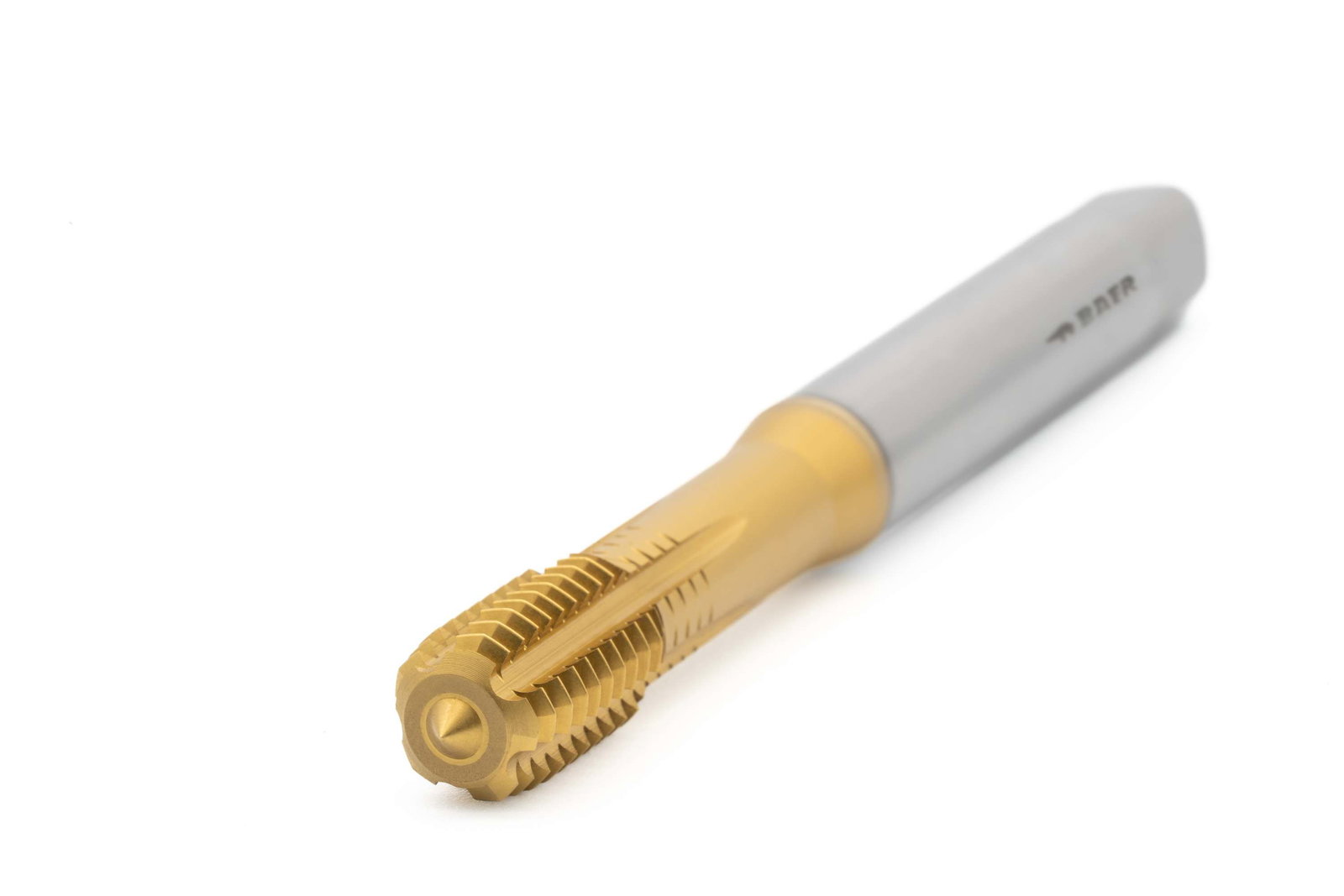

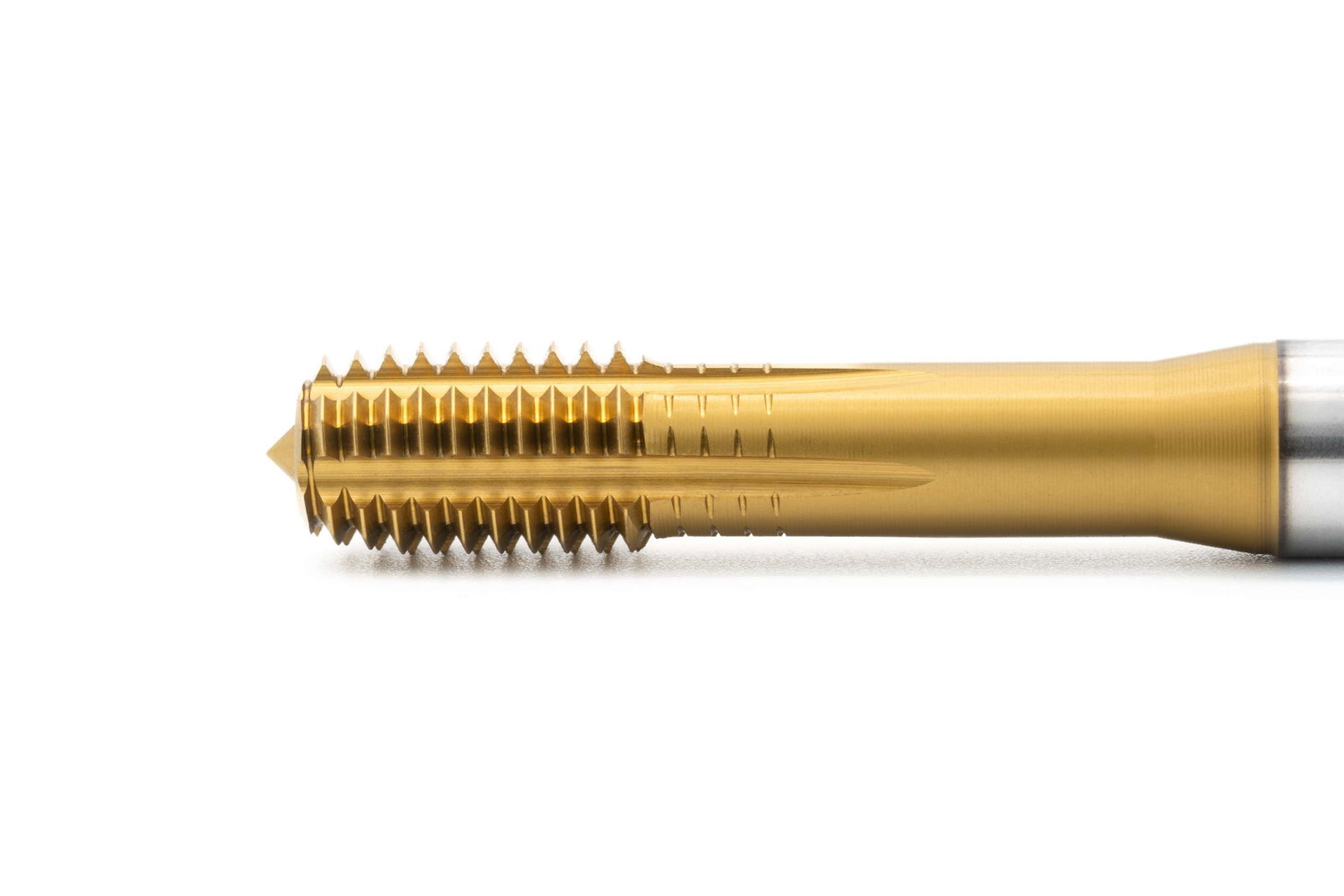

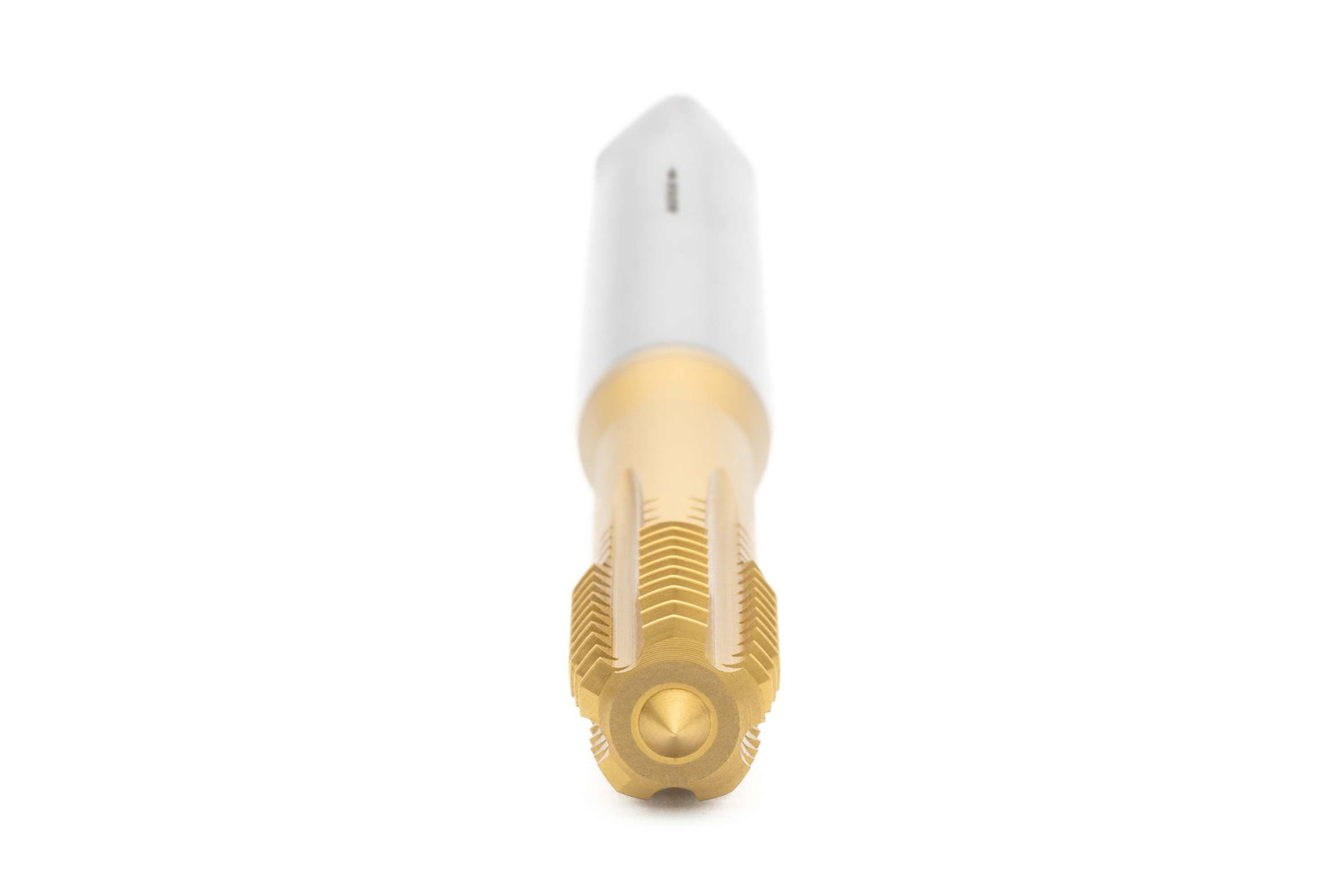

BAER SUPER HSSE-TIN Gewindeformer UNC No. 10 x 24 - DIN 2174
BAER SUPER HSSE-TIN Gewindeformer UNC No. 10 x 24 - DIN 2174
Gewindeformer sind auch als Gewindefurcher bekannt. Sie stellen besonders tragfähige Innengewinde in einem spanlosen Verfahren her. Beim Gewindeformen werden mit dem polygonförmigen Profil die Werkstoffasern gestaucht und nicht, wie beim Gewindeschneiden, zertrennt. Dadurch entstehen eine höhere Materialfestigkeit und glatte Oberfläche. An den Spitzen des entstehenden Gewindes bilden sich kleine Ausformtaschen.
Beim Gewindefurchen treten hohe Reibungskräfte auf, so dass unbedingt auf eine ausreichende Schmierung zu achten ist. Die Schmiernuten sorgen für die nötige Schmierung bis zu Tiefen von 2,5 D.
Kaltumformung sind nicht bei allen Werkstoffen möglich. Gut geeignet sind u.a. Leichtmetalle, Reintitan, Buntmetalle und Stähle. Da die erforderlichen Drehmomente bei manueller Anwendung nicht erreicht werden können, ist ein Maschineneinsatz unabdingbar.
Vorteile von Gewindeformern
- Es fallen keine Späne an
- Bis zu 20-fach höhere Standzeit (im Vergleich zu Gewindebohrern)
- Gleichzeitig für Durchgangloch und Sackloch
- Breite Werkstoffpalette kann bearbeitet werden
- Ein Verschneiden des Gewindes ist unmöglich
- Keine Steigungs- oder Flankenwinkelfehler
- Sehr hohe Lehrenhaltigkeit
- Höhere Festigkeit des Aufnahmegewindes durch Materialverformung bzw. nicht unterbrochenen Faserverlauf
- Höhere Oberflächengüte
- Viel höhere Schnittgeschwindigkeit
Vergleich
Baumasse
| Durchmesser |
No. 10 |
|---|---|
| Nenndurchmesser in Zoll |
0,19 |
| Nenndurchmesser in mm |
4,826 |
| Steigung |
24 |
| Steigung in mm |
1,058 |
| Abmessung |
UNC No. 10 x 24 |
Eigenschaften
| Produktgruppe |
Gewindeformer |
|---|---|
| Produktart |
Gewindeformer |
| Gewindenorm |
UNC: Amerikanisches Unified National Coarse Grobgewinde nach ANSI B1.1 |
| Toleranz |
2BX |
| Richtung |
Rechts |
| Standard |
DIN 2174 |
| Material |
HSSE TiN |
| Zugfestigkeit bei Raumtemperatur |
bis 850 N/mm² | 25,5 HRC |
Technische Informationen – Gewindeformer
4,35 mm
Durchgangs- und Sackloch bis 2,5 x D
Form C mit Schmiernuten
2-3 Gänge
Spanlos
Außenkühlung und -Schmierung
HSSE TiN
bis 850 N/mm² | 25,5 HRC
2BX
Einsatzzwecke
- Stähle bis 850 N/mm²
- Rostfreie Stähle bis 850 N/mm²
- Aluminiumguss- und Knetlegierungen Si <10% (mittlere Spanlänge)
- Kupfer, Kupferegierunge und Messing (langspanend)
Technische Zeichnung
| D1 |
UNC No. 10 x 24 |
|---|---|
| D2 |
6,0 mm |
| L1 |
70 mm |
| L2 |
15 mm |
| L3 |
25 mm |
| Durchmesser |
No. 10 |
| Vierkant |
4,9 mm |
Anwendung – Beispielmaterialien
| Baustähle, Einsatzstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0050 | St 50-2 | 40 - 45 |
| 1.0718 | 11SMnPb30 | 40 - 45 |
| 1.7131 | 16MnCr5 | 40 - 45 |
| 1.7320 | 20MoCr3 | 35 - 45 |
| Legierte Stähle, Vergütungsstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0511 | C40 | 35 - 40 |
| 1.1269 | Ck85 | 35 - 40 |
| 1.1193 | Cf45 | 35 - 40 |
| 1.0601 | C60 | 35 - 40 |
| Rostfreie Stähle (ferritisch, austenitisch, martensitisch) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.4105 | X6CrMoS17 | 15 - 20 |
| 1.4301 | X5CrNi18-10 (V2A) | 15 - 20 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 15 - 20 |
| 1.4125 | X105CrMo17 | 15 - 20 |
| Reinaluminium, Aluminiumguss- und Knetlegierungen Si < 10% (mittlere Spanlänge) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 3.0205 | Al99 | 40 - 45 |
| 3.3315 | AlMg5 | 40 - 45 |
| 3.1645 | AlCuMgPb | 40 - 45 |
| 3.2373 | G-AlSi9Mg | 35 - 40 |
| Kupferlegierungen, Messing (langspanend) | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 2.0060 | E-Cu 57 | 40 - 45 |
| 2.0321 | CuZn37 (Ms58) | 40 - 45 |
| 2.1020 | CuSn6 | 40 - 45 |
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
Weiterführende Informationen
- UNC - Unified National Coarse Thread Series ANSI B1.1 Amerikanisches Grobgewinde
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Vergleich inch-mm
- Oberflächenbehandlungen am Gewindeschneider
- Schnittgeschwindigkeiten und Schmierung/Kühlung
- Wissenswerte Informationen übers Gewindeschneiden
- Materialtabelle
