BAER ULTRA SET HSSE VA Handgewindebohrer | Schneideisen | Werkzeuge | Schneidpaste: M 3 - 12
BAER ULTRA SET HSSE VA Handgewindebohrer | Schneideisen | Werkzeuge | Schneidpaste: M 3 - 12
Umweltfreundliche Box
Vollsortiment von M 3 - M 12
Optimierte Werkzeuge für Bearbeitung von Edelstahl
Profi Gewinde-Werkzeugkoffer der absoluten Spitzenklasse
- KOMPROMISSLOS – Der Satz für alle, die höchste Qualität suchen. Ein Satz, der im besten Fall vererbt werden kann, da alle Werkzeuge von höchster Qualität in Werkstoffen, Schliffbild und Ideen sind
- INNOVATIV – Für gerades Ansetzen haben alle Vorschneider der 3-teiligen Handgewindebohrer-Sätze eine Führungsnase. Schiefes Gewinde zu schneiden, ist die häufigste Ursache für Werkzeugbruch. Mit diesen Gewindebohrern ist schiefes Gewindeschneiden unmöglich
- REIBUNGSLOS – Mittels Schneideisenführungen aus gedrehtem und vaporisiertem Automatenstahl wird auch der Bolzen so geführt, dass immer gerade geschnitten wird. Das schont das Schneideisenorm und die Gewinde werden immer gerade
- KONKURRENZLOS – Uns ist kein Marktbegleiter bekannt, der einen solchen Satz in dieser Ausführung, Qualität und mit diesen Innovationen für den Endanwender anbietet
- BAERENSTARK – Hier kaufen Sie einen Gewindeschneid-Satz der Extraklasse. Perfekt angeordnete Gewindeschneider im stylishen Werkzeug-Koffer. Komplett logisch aufgebaut sind die passenden Kernlochbohrer und Haltewerkzeuge sofort griffbereit
- VIELSEITIG – Dieses Profi-Gewindeschneidset eignet sich für die unterschiedlichsten Gewindebearbeitungen und besticht durch geprüfte BAER-Qualität
- FLEXIBEL – Gewindeschneider Set zur Herstellung von Innengewinden & Außengewinden. Dank der Haltewerkzeuge wird effektives und präzises Bohren gewährleistet
- NACHHALTIG – Werkzeug-Box aus Glukose, natürlichen Wachsen, Mineralien und natürlichen Fasern | geschlossener CO₂-Kreislauf und recycelbar - Schluss mit Plastikkoffern!
BAER ULTRA - Aus Liebe zum Werkzeug und Handwerk
Echte Innovationen, die das Gewindeschneiden erleichtern
#In echt noch schöner
Von Liebhabern für Liebhaber. Dieser Gewindeschneiderset wurde von Grund aus neu entwickelt, um auf Eure Bedürfnisse einzugehen und nicht nur die Gewindeschneidwerkzeuge als Hochleistungswerkzeuge zu präsentieren, sondern von der Box aus, bis hin zu kleinsten Zubehörteilen in einer einzigartigen, langlebigen Qualität auszustatten.

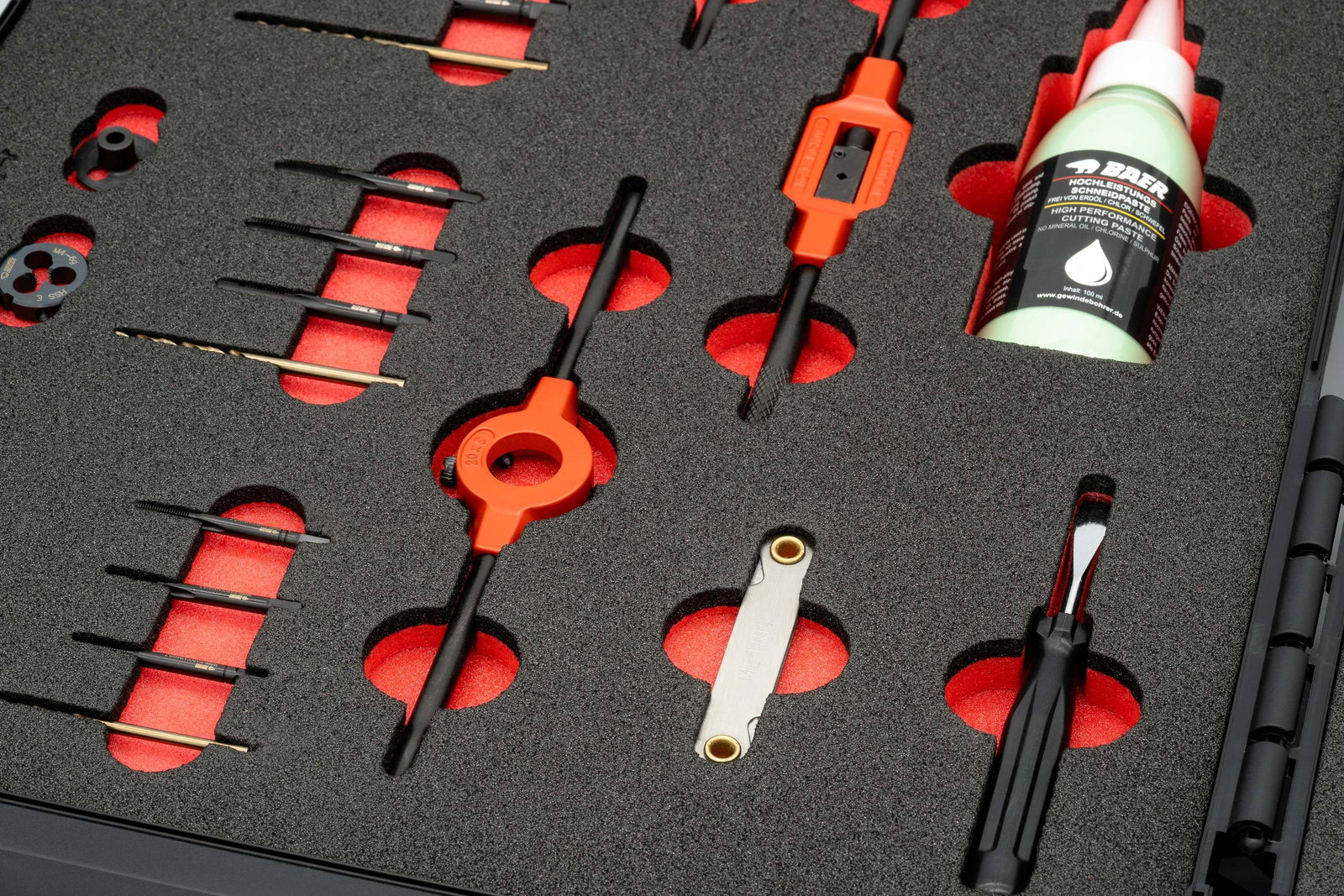

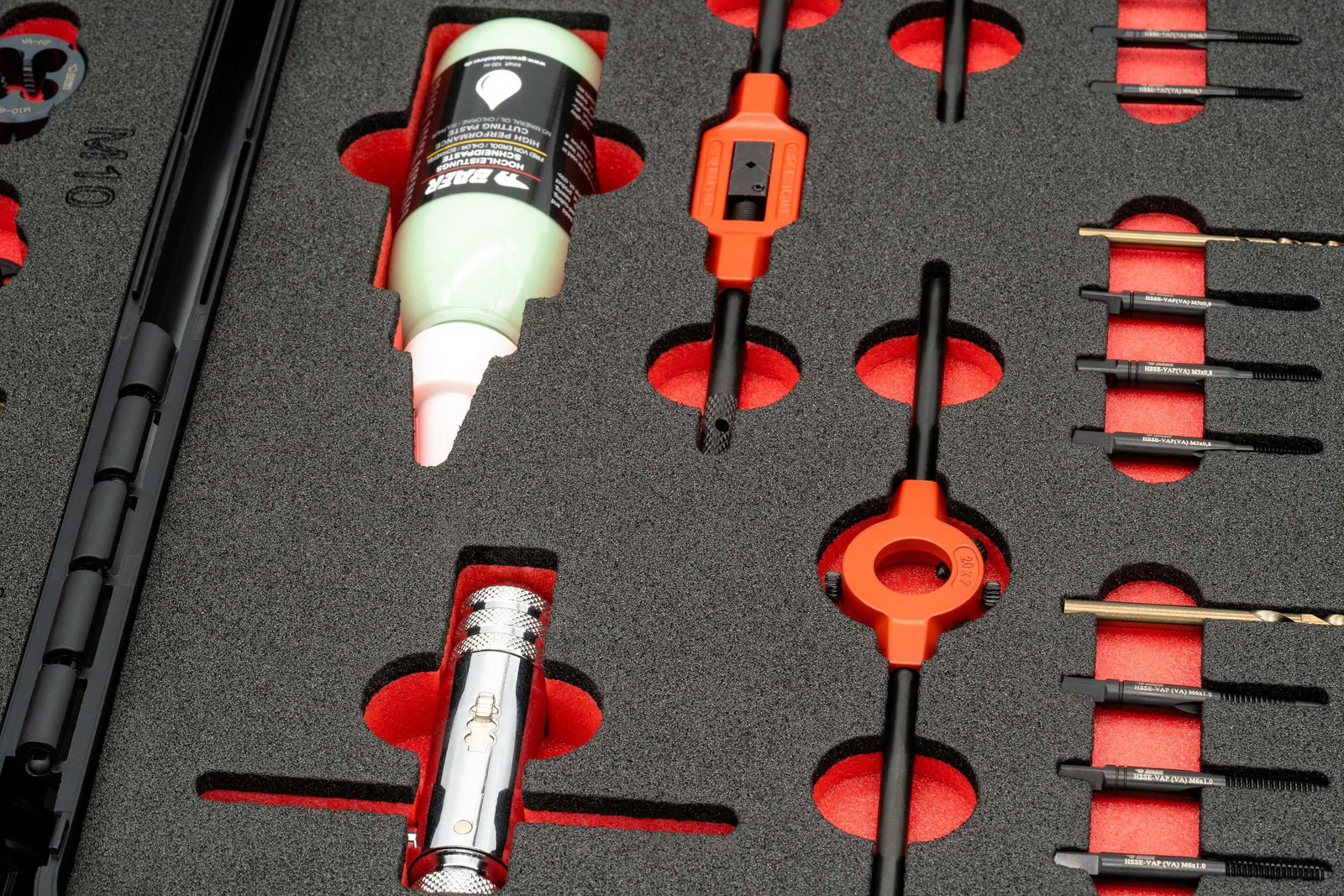

Ein Koffer voller Innovationen und Profiwerkzeuge:
- Die Vorschneider mit Führungsnase der 3-teiligen Handgewindebohrer-Sätze sind eine echte Besonderheit. Sie sorgen dafür, dass auch an den kniffligsten Stellen immer lotrechte Gewinde geschnitten werden. Schiefes Gewindeschneiden ist eine der häufigsten Ursachen für Werkzeugbruch. Mit diesen Sätzen passiert das nicht mehr.
- Schneideisenführung aus gedrehtem, vaporisiertem Automatenstahl sorgen für lotgerechtes Gewindescheiden von Außengewinden.
- Passende Schneidpaste ist ebenso im Satz enthalten. Diese kommt ohne Erdöl, Schwefel und Chlor aus und ist auf Seifen-Wasser-Basis. Schmiert hervorragend, ist aber wesentlich ökologischer als Wettbewerberprodukte.
- Gebrauchsanweisung mit wertvollen Tipps zum Gewindeschneiden im Satz enthalten
- Windeisen und Schneideisenhalter sind aus sehr hochwertigem und feinen Zinkdruckguss, wodurch sie mehr Drehmomente aushalten und besser verarbeitet sind als herkömmliche Haltewerkzeuge. Hinzu noch im schicken rot-schwarzen Design.
- In einem Koffer, der ohne Plastik auskommt, sondern in Deutschland aus Glukose, natürlichen Wachsen, Mineralien und natürlichen Fasern besteht und damit recycelbar ist. Lediglich die Schaumstoffeinlagen enthalten Plastik.
Baumasse
| Durchmesser |
3 - 12 |
|---|---|
| Abmessung |
M 3 - 12 |
Eigenschaften
| Produktgruppe |
Gewindeschneidsätze |
|---|---|
| Produktart |
Gewindeschneidsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Material |
HSSE VAP |
| Zugfestigkeit bei Raumtemperatur |
bis 1400 N/mm² | 44,5 HRC |
Technische Informationen – Gewindebohrer
Durchgangs- und Sackloch bis 2 x D
Form C gerade genutet
2-3 Gänge
siehe Abbildung
Außenkühlung und -Schmierung
HSSE VAP
bis 1400 N/mm² | 44,5 HRC
ISO2/6H
Technische Informationen - Schneideisen
1,5
ISO-6g

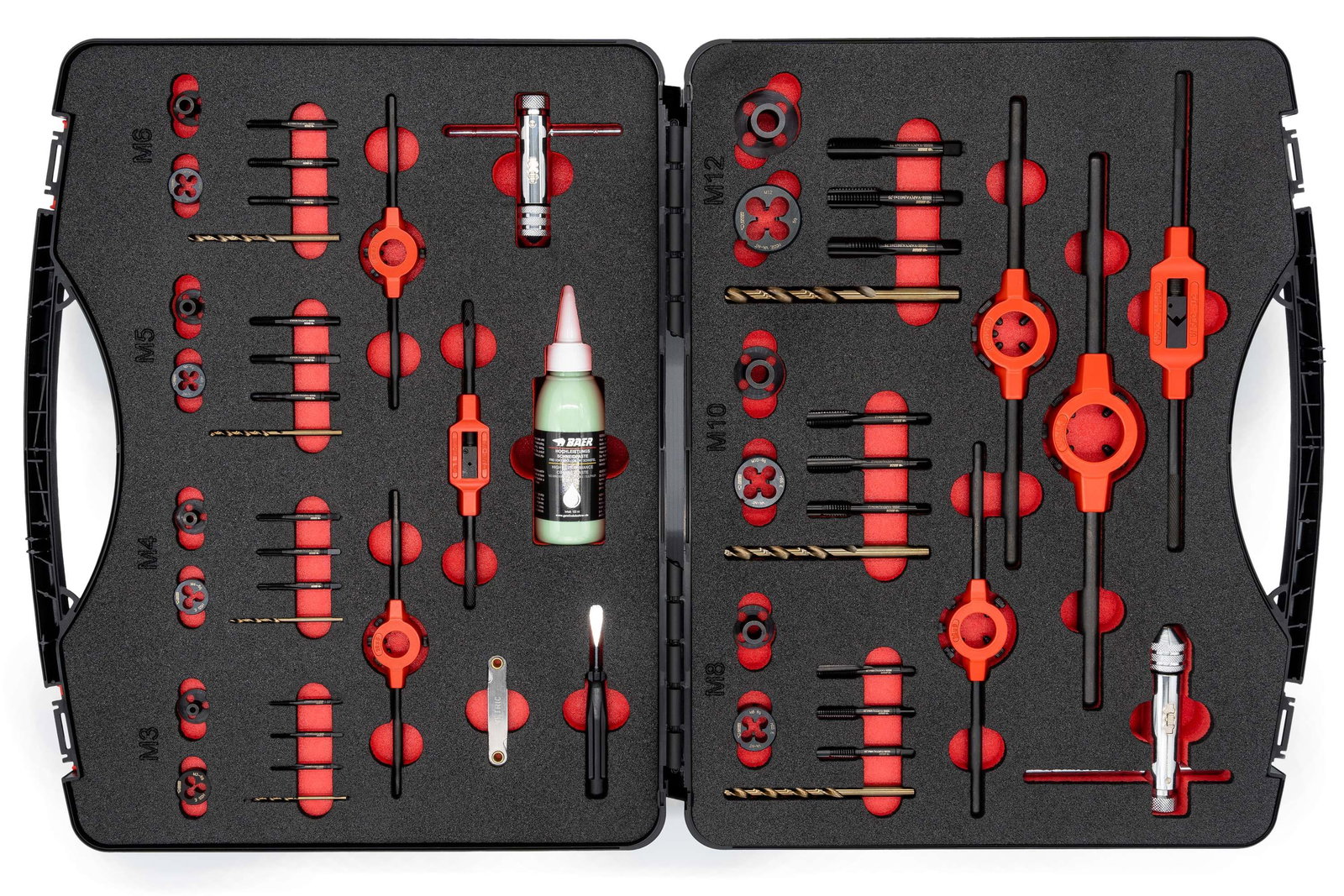

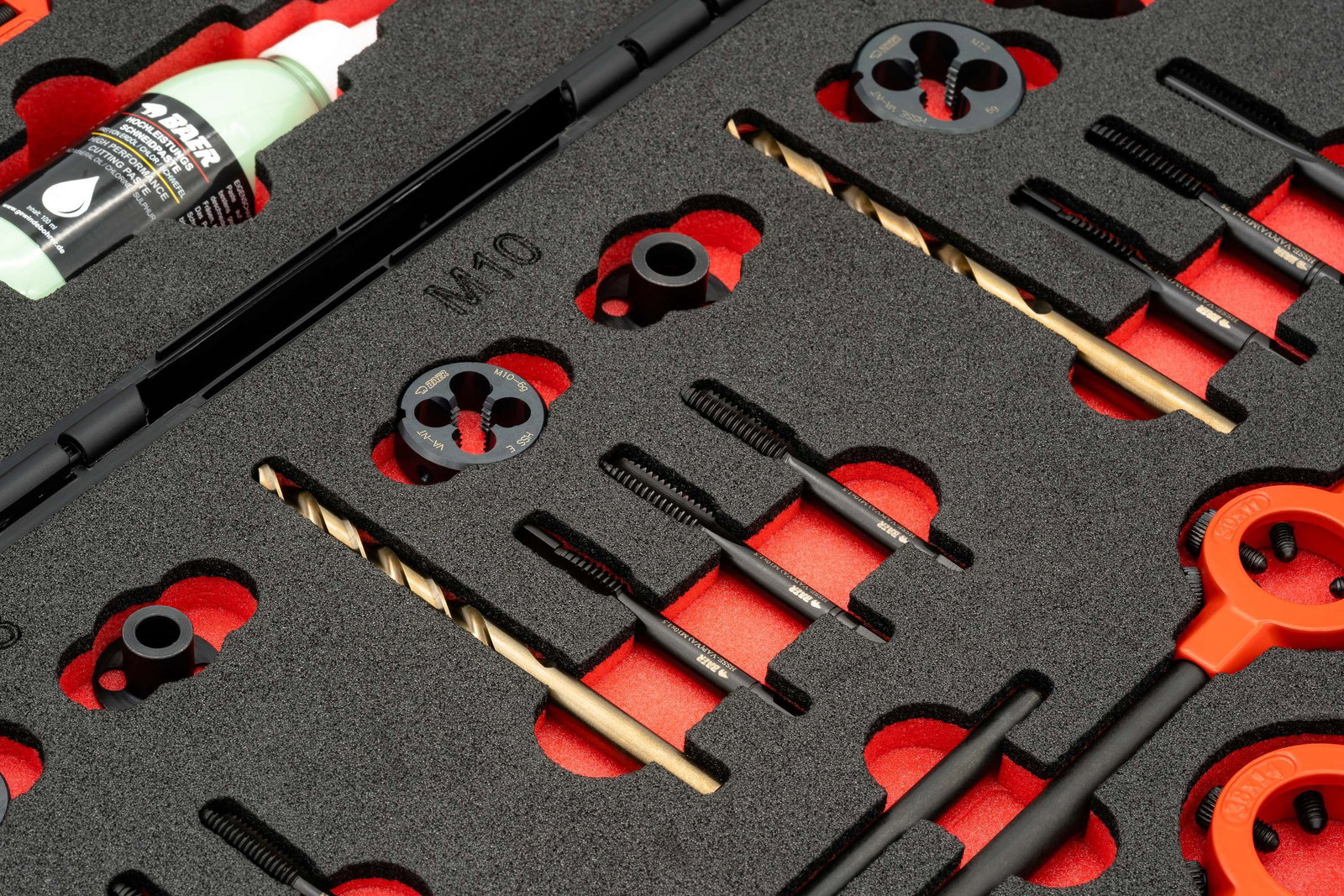

Satzinhalt

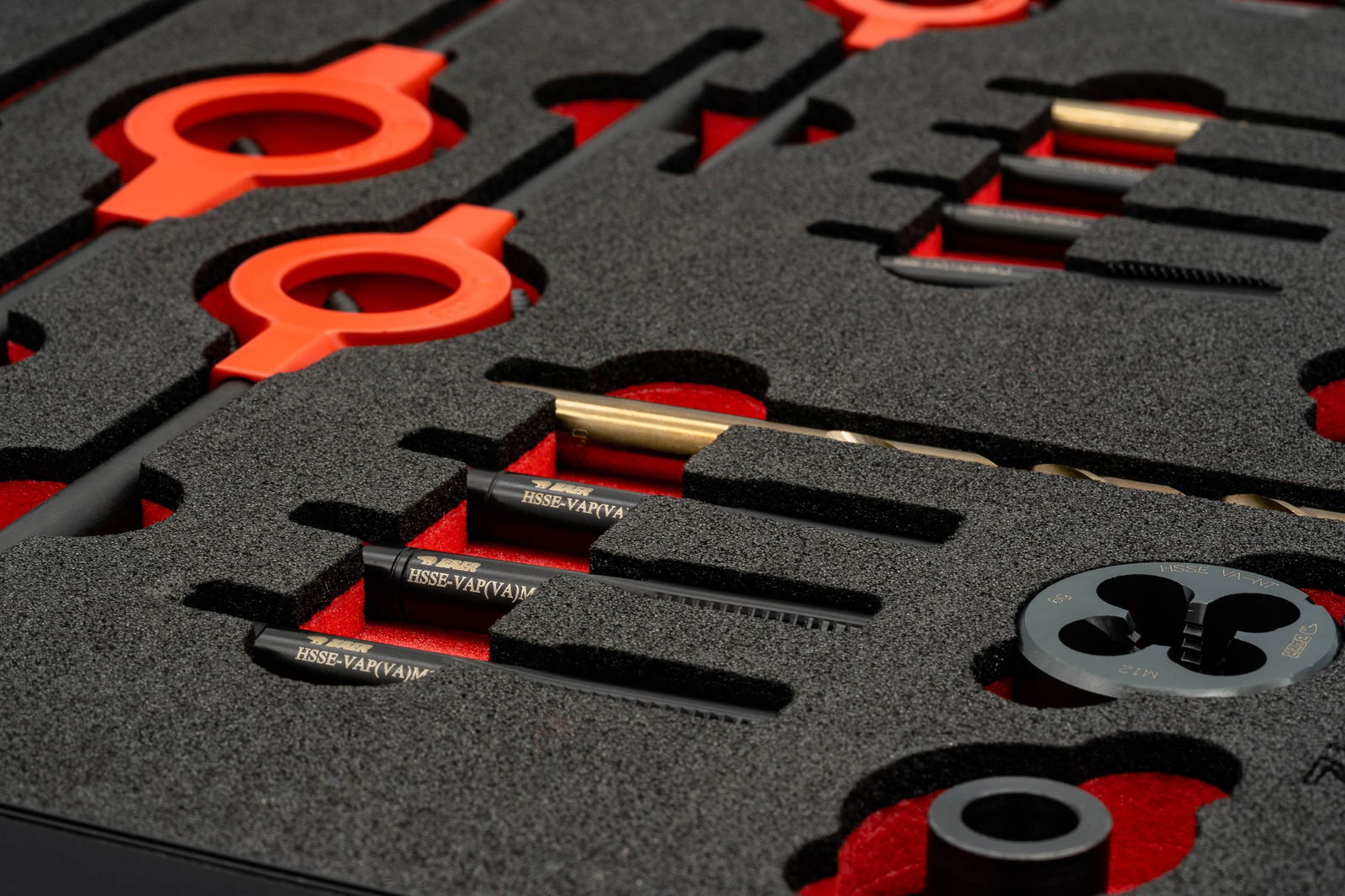

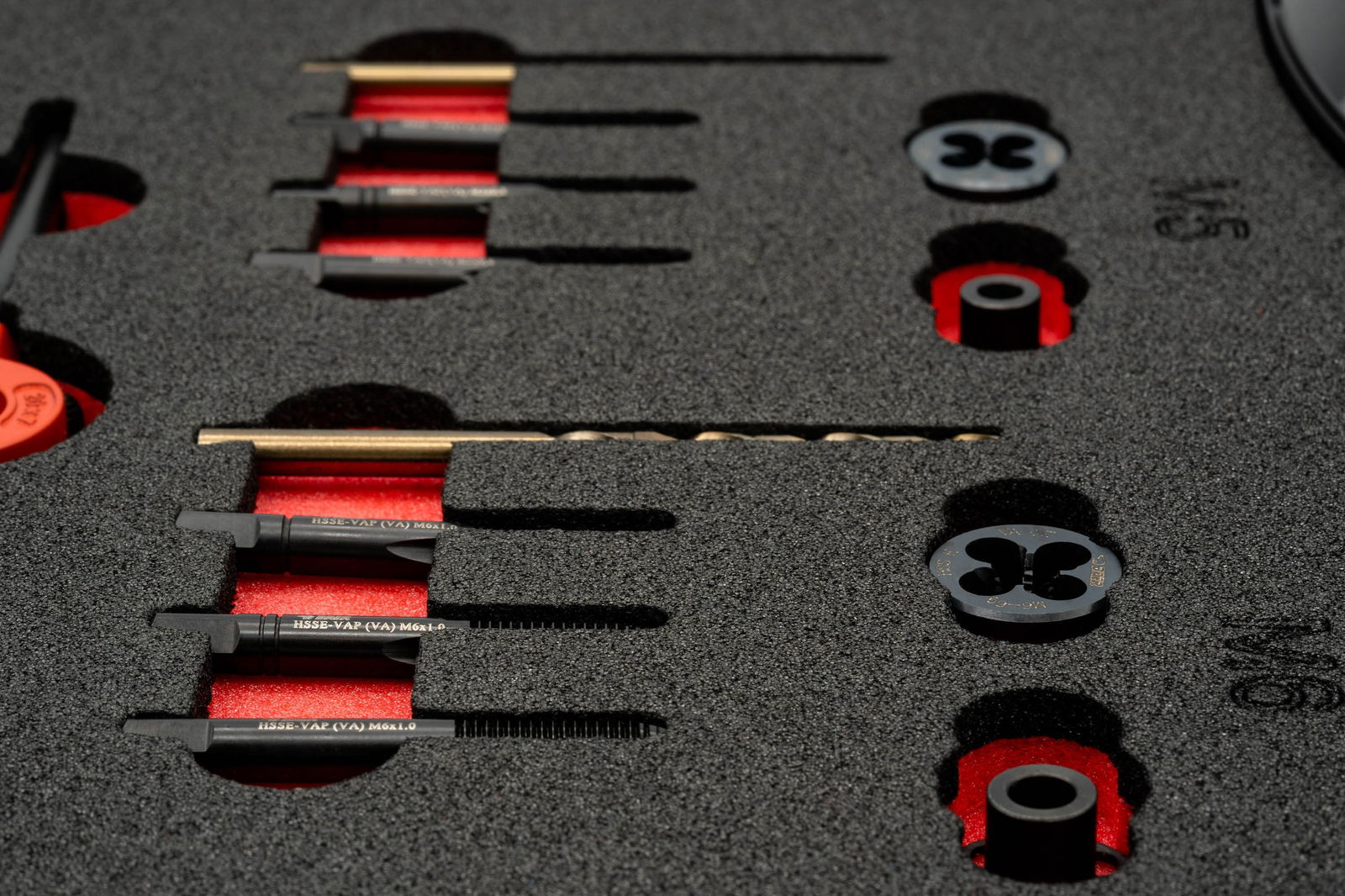

| BAER Ultra HSSE-VAP Handgewindebohrer 3-tlg. Sätze (Vorschneider mit Führungszapfen) | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
|---|---|
| BAER HSSE-NT Schneideisen | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
| BAER HSSE-CO Kernlochbohrer | 2,5 mm | 3,3 mm | 4,2 mm | 5,0 mm 6,8 mm | 8,5 mm | 10,2 mm |
| BAER PRO verstellbare Windeisen | No. 1: M 1-10 | 1/16-3/8 | G 1/8 No. 2: M 4-12 | 5/32-1/2 | G 1/8 |
| BAER PRO Schneideisenhalter | 20 x 5 | 20 x 7 | 25 x 9 | 30 x 11 38 x 14 |
| PRO Schneideisenführungen | M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 M 6 x 1,0 | M 8 x 1,25 | M 10 x 1,5 M 12 x 1,75 |
| Schmiermittel | Umweltfreundliche Hochleistungs-Schneidpaste 100 ml |
| BAER Werkzeughalter kurz mit Knarre | M 3-10 M 5-12 |
| Zubehör | Schraubendreher Gewindeschablone metrisch Gebrauchsanweisung / Tipps für das Gewindeschneiden |
Einsatzzwecke
- Rost- / säurebeständige Stähle
- Einsatzstähle
- Unlegierte Vergütungsstähle
- Reintitan
- Vergütungsstähle legiert
- verschleißfeste Stähle bis 1400 N/mm²
- hochlegierte Stähle
Weiterführende Informationen
- M - Metrisches ISO-Gewinde DIN 13
- Wissenswerte Informationen übers Gewindeschneiden
- Benennungen, Geometrien und Definitionen am Gewindebohrer
- Gewinde-Toleranzen des Innengewindes
- Innengewinde und Kernlochmaße
- Anschnittformen
- Oberflächenbehandlungen
- Schnittgeschwindigkeiten, Schmierung und Kühlung für Gewindebohrer
- Gewinde-Toleranzen des Außengewindes
- Bolzen Vorarbeitungsdurchmesser
Sicherheitshinweise
Der Umwelt zu Liebe - aus nachwachsenden Rohstoffen
#Werkzeughelden mit Verantwortung
Wir sind unseren Mitmenschen und den nachfolgenden Generationen verpflichtet. Ganz im Sinne des Megatrends Neo-Ökologie richten wir unser Handeln auf einen intelligent-nachhaltigen Umgang mit den Ressourcen aus. Nachhaltigkeit ist für uns ein Wertesystem, das Mensch und Umwelt den höchsten Respekt entgegenbringt. Deshalb haben wir uns für eine nachhaltige und stabile Lösung entschieden: die Werkzeug-Box aus Glukose, natürlichen Wachsen, Mineralien und natürlichen Fasern. Der für die Herstellung von notwendige Kohlenstoff wird aus dem CO₂ der Atmosphäre gewonnen. Eine spätere thermische Verwertung erfolgt so CO₂-neutral, der CO₂-Kreislauf wird geschlossen. Die Werkzeugkoffer sind voll recycelbar, sodass wertvolle Rohstoffe im Wertstoffkreislauf erhalten bleiben.
HSSE-CO Spiralbohrer für Kernlochbohrungen
#ohne geht nicht
Fast jeder Heimwerker hat schon mal mit ihnen gearbeitet: die klassischen Bohrwerkzeuge für Akkuschrauber, Bohrmaschine, Schlagbohrmaschine oder Bohrhämmer. Entscheidend für das Einsatzgebiet des Bohrers ist nicht nur das Material, sondern auch die Schneidegeometrie, der Spanwinkel und der Spiralwinkel, der sogenannte Drall. Diese Bohrer sind besonders stabil aus hochlegiertem HSSE/Cobalt Stahl mit ausgeprägter Wärmebeständigkeit und extrem hoher Rundlaufgenauigkeit. Zum Bohren von Eisen, Stähle, Gusswerkstoffe, Bronzen, Vergütungs- und Einsatzstähle bis 1200 N/mm², sowie von hochfesten Legierungen auf CrNi-Basis und rost-, säure- und hitzebeständigen Stählen, wie V2A,V4A, INOX. Die Kernlochbohrungen sind essenziell, um nachgehend ein Innengewinde zu schneiden.
HSSE-CO Kernlochbohrer DIN 338 für M 3 - M 12:
Ø 2,5 mm (M 3) | Ø 3,3 mm (M 4) | Ø 4,2 mm (M 5)| Ø 5,0 mm (M 6) | Ø 6,8 mm (M 8) | Ø 8,5 mm (M 10) | Ø 10,2 mm (M 12)

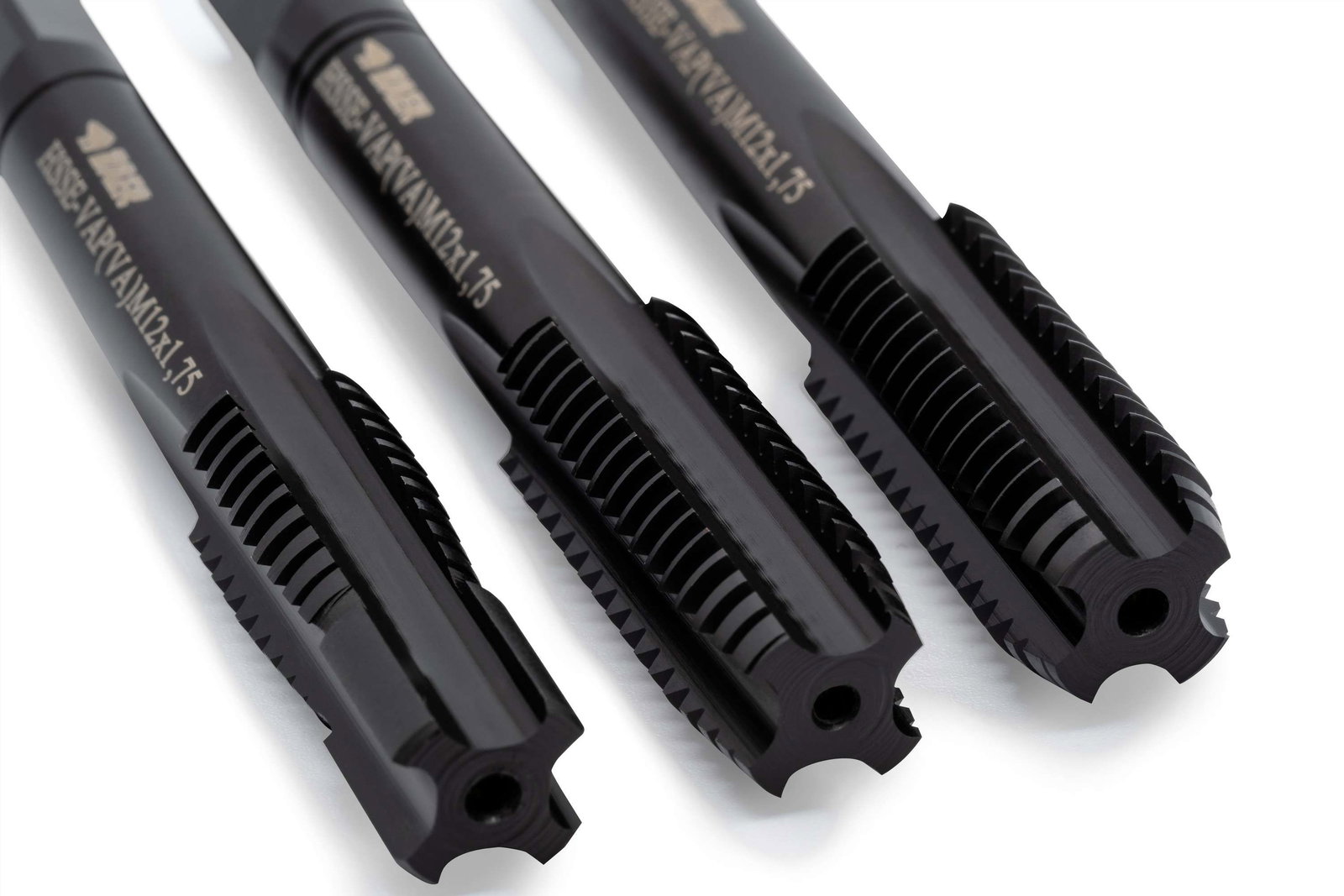

ULTRA-VA Handgewindebohrer - da geht selbst in Edelstahl nichts mehr schief
#unbreakable
Die Vorschneider mit Führungsnase der 3-teiligen Handgewindebohrer-Sätze sind eine echte Besonderheit. Die sorgen dafür, dass auch an den kniffligsten Stellen immer lotrechte Gewinde geschnitten werden. Schiefes Gewindeschneiden ist eine der häufigsten Ursachen für Werkzeugbruch. Mit diesen Sätzen passiert das nicht mehr. Die Geometrien und Oberfläche der Gewindebohrer sind für die Zerspanung von Edelstahl ausgelegt. Der Vorteil von mehrteiligen Handgewindebohrern ist, dass sich die jeweiligen Teile eines Satzes die Schneidleistung teilen: Der Vorschneider nimmt 65 Prozent des Gewindeprofils ab, der Mittelschneider 85 Prozent und der Fertigschneider 100 Prozent. Das erleichtert es, ein gerades und sauberes Gewinde von Hand zu schneiden.
Ultra HSSE-VAP Handgewindebohrer-Sätze (3-tlg.) DIN 352 für Edelstahl - Vorschneider mit Führungszapfen
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 |M 10 x 1,5 | M 12 x 1,75

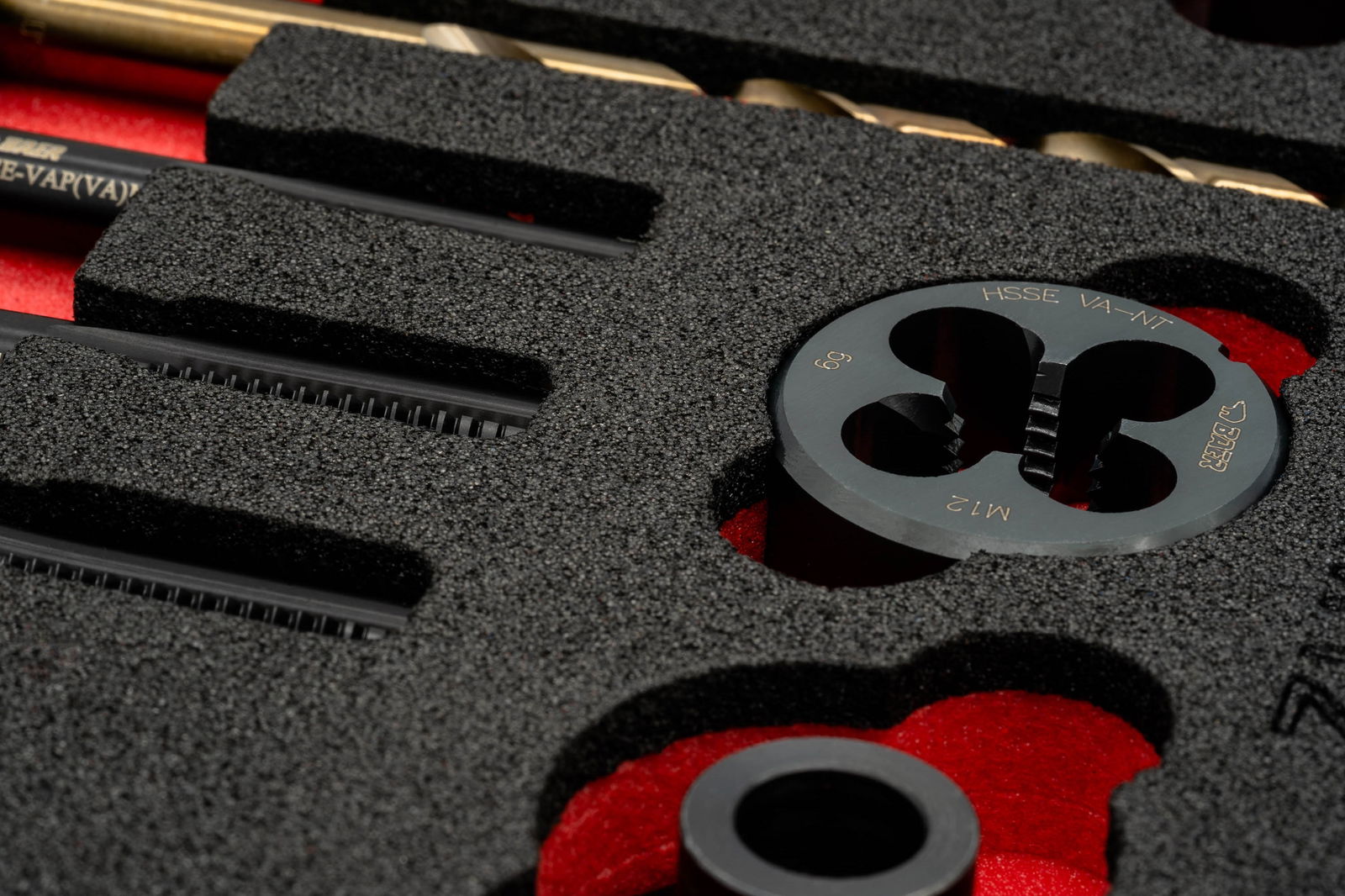

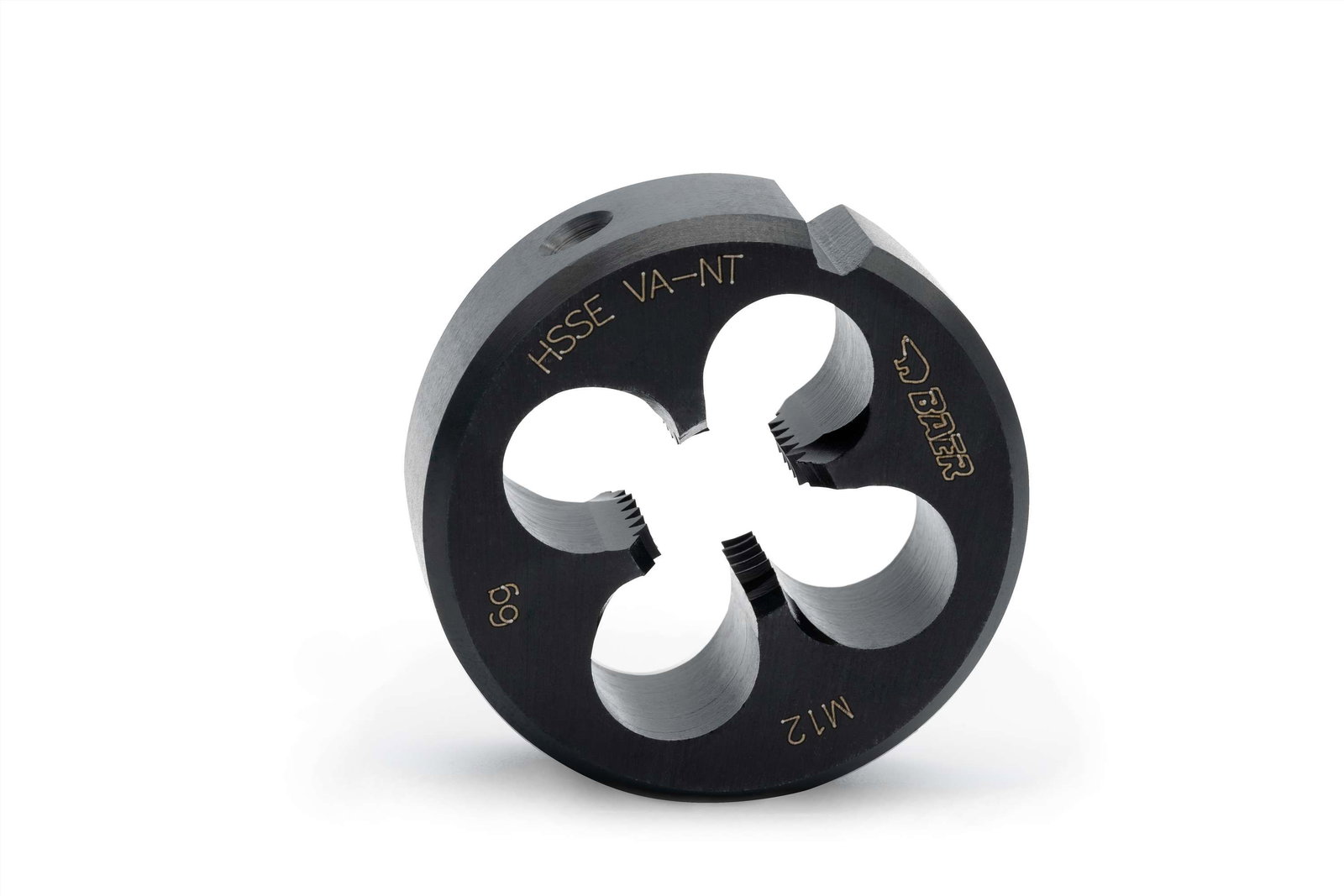

HSSE-NT Schneideisen - für perfekte Außengewinde
#läuft rund
Diese High-Performance-Schneideisen sind aus kobaltlegiertem Hochleistungs-Schnellarbeitsstahl HSSE hergestellt. Die Schneideisen sorgen mit Ihrem Schälanschnitt für verbesserte Spanabfuhr und sind zur Glättung der Schneidkanten und Verringerung der Gewindereibung geläppt. Die Oberflächenhärte ist zusätzlich durch die Nitrierung erhöht (1100-1200 HV). Die Geometrie dieses Schneideisen ist speziell für die Bearbeitung von rostbeständigen Stählen ausgelegt. Die Bohrungen zwischen den Schneiden nehmen die Späne auf, rollen sie und führen sie ab. Das Schneideisen hat äußere und innere Zähne. Die abgeflachten äußeren Zähne erleichtern den Anschnitt, verringern den Verschleiß und erhöhen somit die Standzeit. Jeder Zahn nimmt beim Schneiden einen Span in der gleichen Breite mit. Keine spanende Funktion haben die inneren Zähne: Im geschnittenen Teil des Gewindes dienen sie der geraden Führung. Durch den symmetrischen Aufbau ist ein Schneiden in beiden axialen Richtungen möglich.
HSSE-NT Schneideisen DIN 223 für Edelstahl
M 3 x 0,5 | M 4 x 0,7 | M 5 x 0,8 | M 6 x 1,0 | M 8 x 1,25 |M 10 x 1,5 | M 12 x 1,75

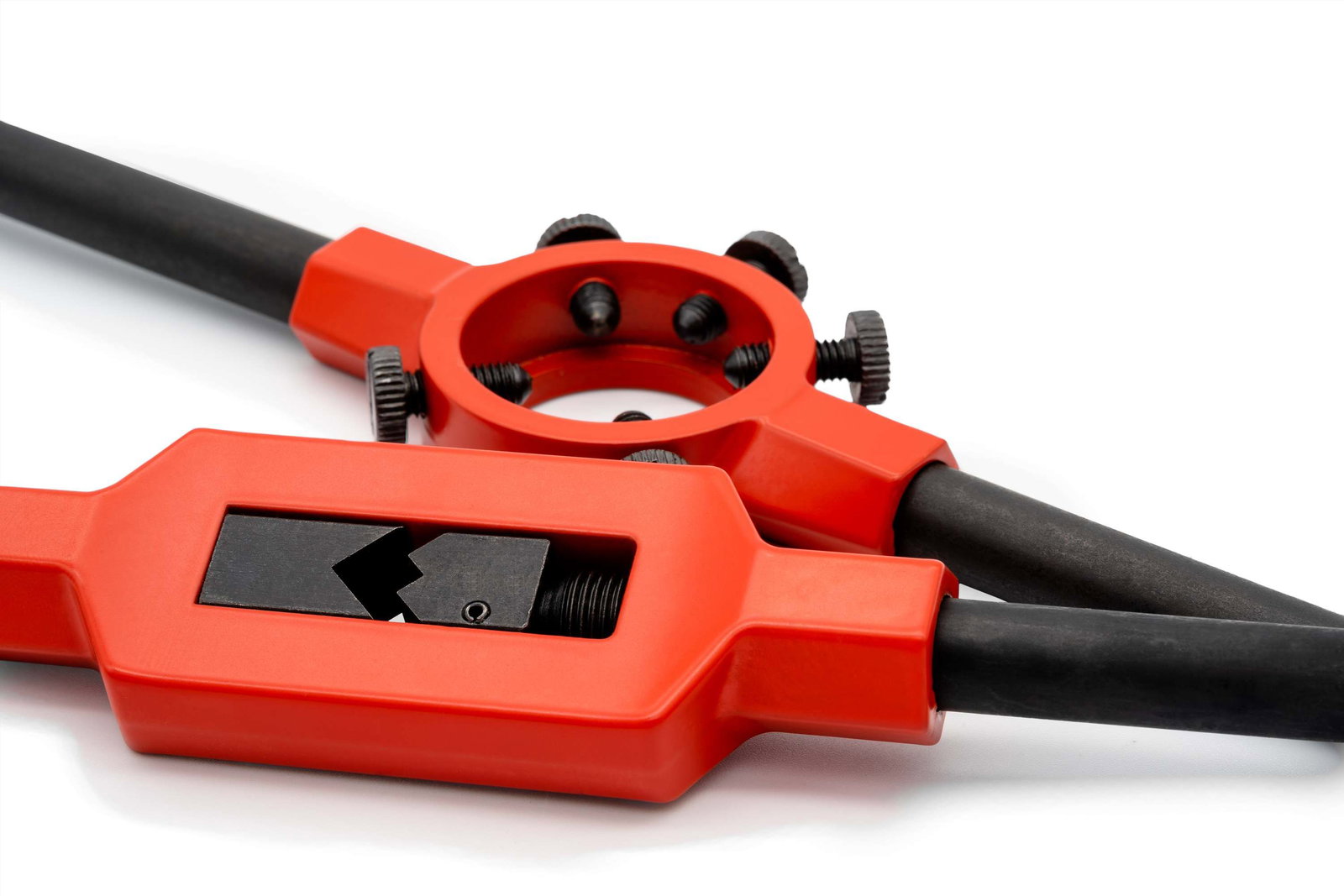

PRO verstellbare Windeisen - passgenaue Haltewerkzeuge für Gewindebohrer
#passt wie Arsch auf Eimer
Das PRO verstellbare Windeisen ist ein Betätigungswerkzeug für Gewindebohrer aus einem High End Zinkdruckguss Körper, mit dem Innengewinde per Hand geschnitten werden können. Die herausragende Qualität des Windeisens liegt nicht nur im Material, sondern auch den Premium Spannbacken, den Haltegriffen und in der Geometrie, die das Werkzeug extrem stabil machen und sehr passgenau verwendbar machen. Die langen Hebel rechts und links helfen dabei, lotgerecht in die Bohrung zu schneiden und leicht das erforderliche Drehmoment aufzubringen. Ein weiterer Vorteil sind die leichte Handhabung und die geringen Wechselzeiten. Auf einer Seite lässt sich ein Hebel abdrehen, um auch in schwer zugänglichen Situationen arbeiten zu können.
PRO verstellbare Windeisen DIN 18140
No. 1: M 1 - M 10
No. 2: M 4 - M 12
PRO Schneideisenhalter mit Schneideisenführungen - besser gehts nicht
#Werkzeugperfektionisten
Unsere PRO Schneideisenhalter sind aus High End Zinkdruckguss gefertigt. Sie haben eine sehr stabile Bauform und sind dadurch sehr belastbar, verschleißfest und passgenau. Mit Schrauben fixieren Sie das Schneideisen in einem passenden Halter und verhindern so, dass es sich bei der Anwendung verdreht. Zudem erlaubt die Bauform den Einsatz der mit enthaltenen Schneideisenführungen. Die PRO Schneideisenführungen sind Automatenstahl mit oxidierter Oberfläche hergestellt. Damit sind sie passgenauer, stabiler und langlebiger als je zuvor. Sie ermöglichen eine optimale Führung, um ein lotrechtes Außengewinde zu schneiden. Wichtig ist beim Einsatz, dass die Bohrungen der Führung mit den Bohrungen des Schneideisens überlappen, um den Spantabtransport zu gewährleisten.
PRO Schneideisenhalter DIN 22568
20 x 5 mm (M 3 - M 4) | 20 x 7 mm (M 5 - M 6) | 25 x 9 mm (M 8) | 30 x 11 mm (M 10) | 38 x 14 mm (M 12)

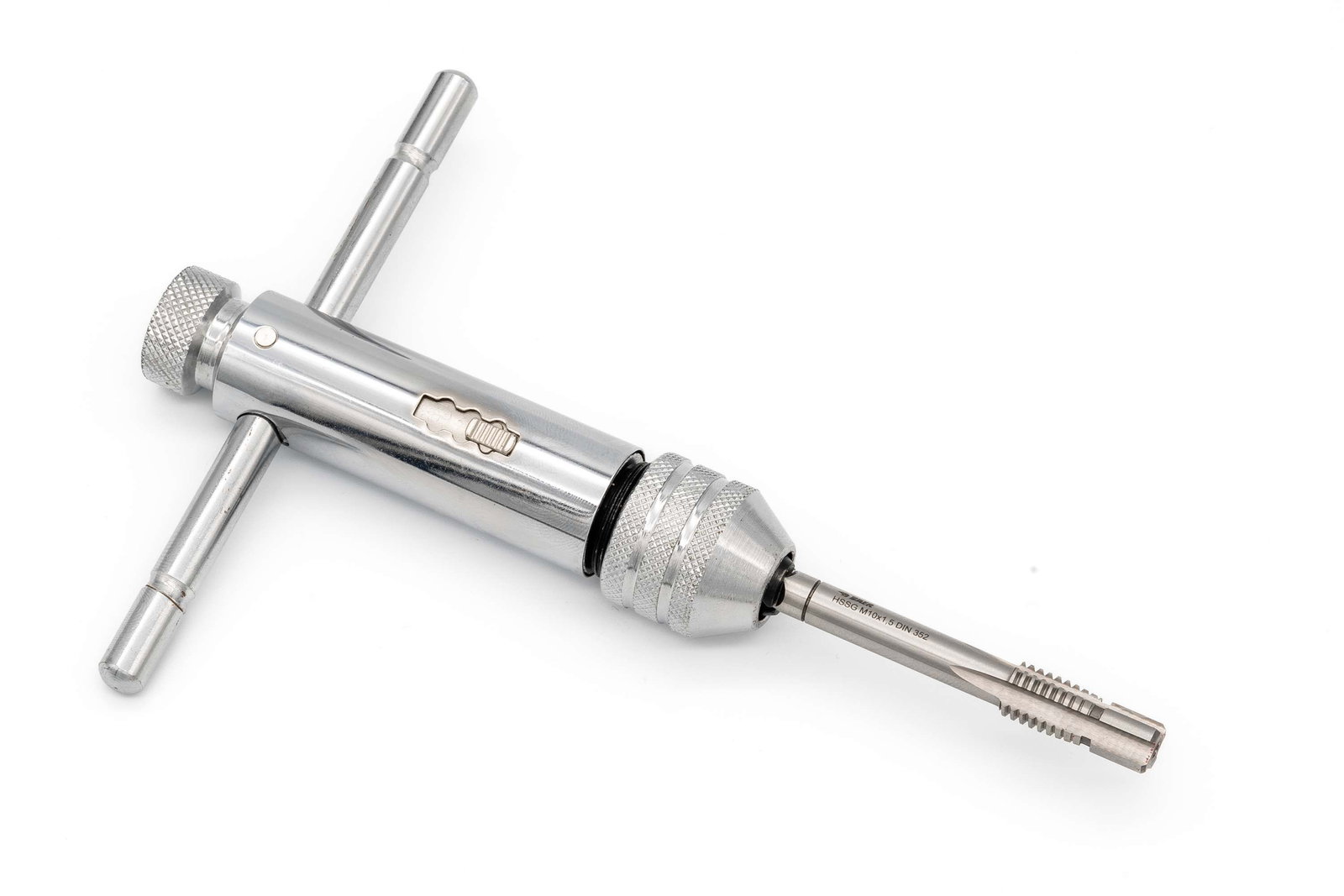

Werkzeugknarren - Gewinde schneiden mit Ratsche
#wie im Handumdrehen
Das Betätigungswerkzeug mit Ratsche bieten wir Ihnen in bewährter BAER-Qualität. Um den Gewindebohrer einzuspannen, lässt sich das Futter leicht auf- und zudrehen. Mit dem Hebel können Sie das Futter auf Rechts- und Linkslauf stellen. Die Ratschen-Funktion der Werkzeugknarre ist vor allem dann besonders praktisch, wenn Sie das Gewinde in beengten Situationen schneiden müssen. Gewindebohren geht damit wie im Handumdrehen.
Werkzeugknarren mit Ratschenfunktion für Gewindebohrer
No. 1: M 1 - M 10
No. 2: M 4 - M 12
Schneidpaste - zum Schmieren und Kühlen
#stay cool
Schneidpasten tragen zur Kühlung von Bohrern, Gewindebohrern und Schneideisen bei. Indem Sie bei zerspanenden Arbeitsgängen einen Schmierstoff zuführen, reduzieren Sie die Temperatur, was wiederum die Werkzeug-Standzeiten deutlich verlängert. Zudem verringert er die Reibung zwischen Werkzeug und Werkstück und somit den Verschleiß und die Korrosion. So ist effizientes und wirtschaftliches Arbeiten möglich. Die BAER-Hochleistungs-Schneidpaste mit hochwertigen Druckzusätzen erreicht eine ausgezeichnete Schmierwirkung und ist beim Gewindeschneiden unverzichtbar. Die Paste haftet an den Schneiden und wird erst beim Einsatz flüssig. Da sie ohne Zusätze wie Erdöl, Chlor oder Schwefel auskommt, ist sie äußerst umweltfreundlich.
Hochleistungs-Schneidpaste 100 ml

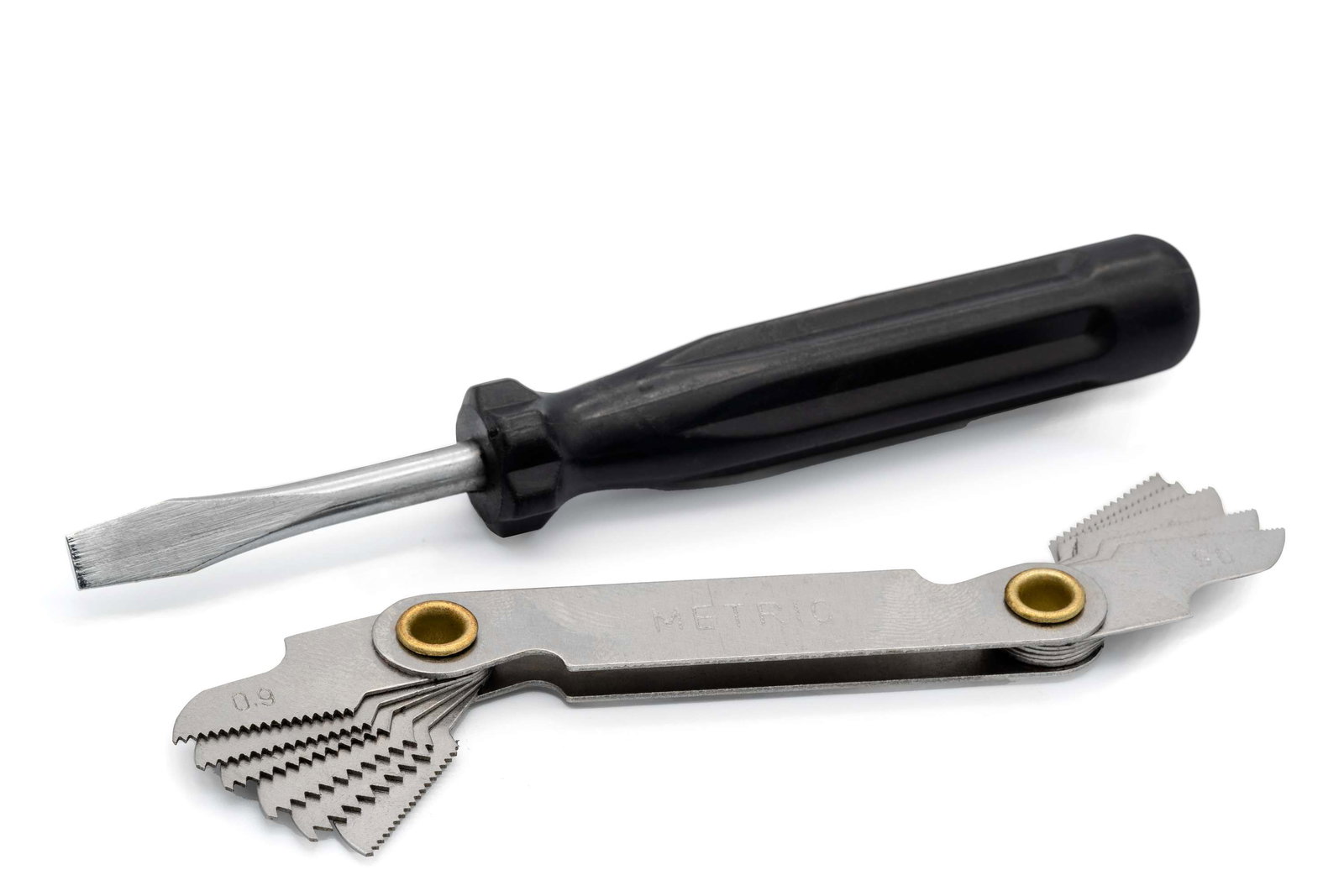

Zubehör - wie ein Auto ohne Radio
#Werkzeugliebe
Wer möchte schon auf wertvolles Zubehör verzichten? Ein Werkzeugliebhaber bestimmt nicht. Mit dem perfekten Zubehör wird dieser Gewindeschneidersatz zu dem, was es ist: Ein Meisterwerk und Allrounder für Werkzeugliebhaber. Wer es einmal probiert, möchte nie wieder mit etwas anderem arbeiten. Mit der Gewindeschablone können Sie die Steigung eines vorhandenen Außengewindes (z.B. einer Schraube) bestimmen, um dann mit dem richtigen Gewindebohrer ein passendes Innengewinde zu schneiden. Mit dem beiliegenden Schraubendreher lassen sich die Schrauben der Schneideisenführungen anziehen und lösen. Alles, was Sie benötigen an einem Ort, sofort griffbereit, übersichtlich sortiert in einer umweltfreundlichen Box.
Qualität für Generationen
#Erbstück #Meisterwerk
Sie suchen einen qualitativ hochwertigen und nachhaltigen Gewindebohrerset mit Schneideisen und Zubehör? Dann ist unser BAER ULTRA Gewindeschneider-Set genau das Richtige für Sie! Unsere Gewindeschneider sind aus bestem Werkstoff gefertigt und garantieren Ihnen ein präzises und langlebiges Schneiderlebnis. Unsere Gewindewerkzeuge werden mit größter Sorgfalt geschliffen, um Ihnen ein perfektes Schliffbild und eine lange Lebensdauer zu garantieren. Überzeugen Sie sich selbst von unserem Meisterwerk. Freuen Sie sich darauf, nur noch mit Werkzeugen in bester Qualität zu arbeiten und vervollständigen Sie Ihr Werkstattsortiment mit einem Satz, der im besten Fall vererbt werden kann. Da alle Werkzeuge den gängigen DIN-Normen entsprechen, sind jederzeit Ersatzkauf oder Erweiterungen des Sortiments möglich. Wir empfehlen unseren Kunden immer Standard-DIN-Werkzeuge zu kaufen, da so die Haltewerkzeuge auch zu anderen Gewindebohrern und Schneideisen passen werden und Nachkäufe immer möglich sein werden.
