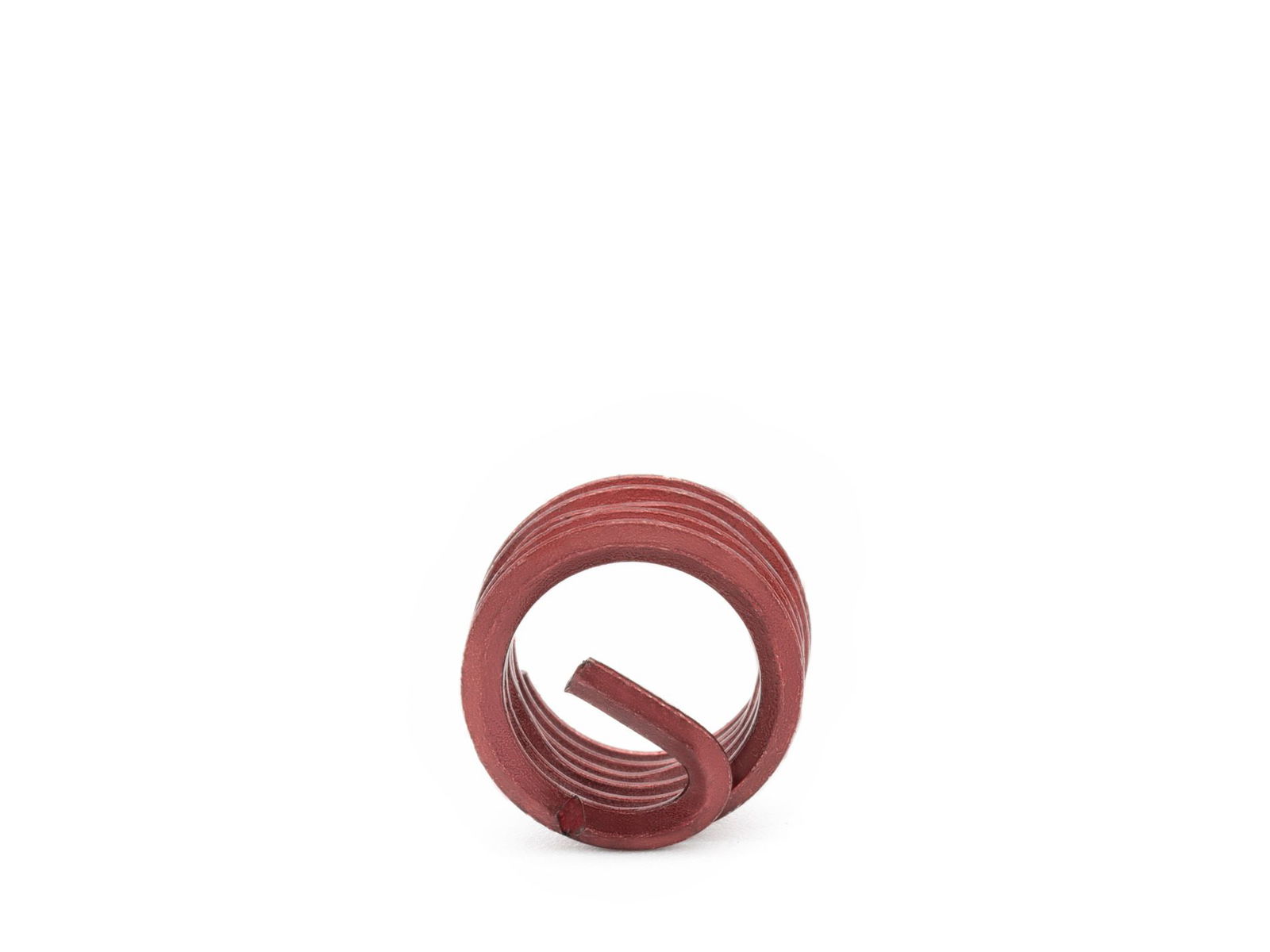

BaerCoil Drahtgewindeeinsätze BSF 1/4 x 26 - 1,0 D (6,35 mm) - screw grip (schraubensichernd) - 100 Stück
BaerCoil Drahtgewindeeinsätze BSF 1/4 x 26 - 1,0 D (6,35 mm) - screw grip (schraubensichernd) - 100 Stück
BaerCoil® Gewindeeinsätze sind die perfekte Lösung für Ihre Gewindereparaturbedürfnisse! Diese Einsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Mit BaerCoil® Gewindeeinsätzen schaffen Sie auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit. Die Einsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik-, Medizintechnik-, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde. EG-Gewinde (Einsatzgewinde) wird geschnitten und der BaerCoil® Einsatz eingedreht. Das hergestellte Gewinde ist deutlich stabiler als das ursprüngliche Gewinde.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde - auch in Leichtbaukonstruktionen. Durch ihre Flexibilität können sie Steigungs- und Winkelfehler kompensieren und so eine optimale Kraftübertragung garantieren. BaerCoil® Gewindeeinsätze sind bereits jetzt wichtige Bestandteile in der Luft- und Fahrzeugindustrie und helfen dabei, das Trägermaterial zu verringern und kleinere, kürzere Schraubverbindungen einzusetzen.
BaerCoil® schraubensichernde Gewindeeinsätze | Typ "screw grip" - Alle Vorteile auf einen Blick
Mit den selbstklemmenden "screw grip" Gewindeeinsätzen bleibt Ihre Konstruktion stabil - egal ob Erschütterungen, ständige Vibrationen oder Bewegungen. Die schraubensichernden BaerCoil® Gewindeeinsätze ergänzen die Eigenschaften der "frei durchlaufenden" Verbindung und wirken durch ihre polygon geformten Windungen klemmend auf die Flanken der eingedrehten Schraube. Bitte verwenden Sie hierfür ausschließlich Schrauben höherer Festigkeitsklasse, da ein elastisch federnder Reibschluss entsteht. Die Klemmdrehmomente sind vergleichbar mit den Angaben in DIN 267 Teil 15 und ISO 2320. Bitte beachten Sie, dass für screw grip Einsätze spezielle Eindrehwerkzeuge mit reduziertem Durchmesser benötigt werden.
BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden. Es ist zu beachten, dass die Gewindeeinsätze mit Schraubensicherung etwa in der Mitte des Einsatzes eine polygonförmige Windung aufweisen. Diese darf beim Kürzen nicht entfernt werden, um die Schraubensicherungswirkung zu erhalten.
Baumasse
| Durchmesser |
1/4 |
|---|---|
| Steigung |
26 |
| Abmessung |
BSF 1/4 x 26 |
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
6,35 mm |
| Gewindelängen-Berechnung |
1,0 D heißt 1 mal Durchmesser: 1 mal 6,35 mm = 6,35 mm Der Nenndurchmesser bei BSF 1/4 beträgt ca. 6,35 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
BSF: Britisches Whitworth Feingewinde nach BS 84 |
| Richtung |
Rechts |
| Typ |
screw grip (schraubensichernd) |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
1/4 |
|---|---|
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
6,35 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,296 '' - 0,331 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
0,385 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
0,423 '' |
