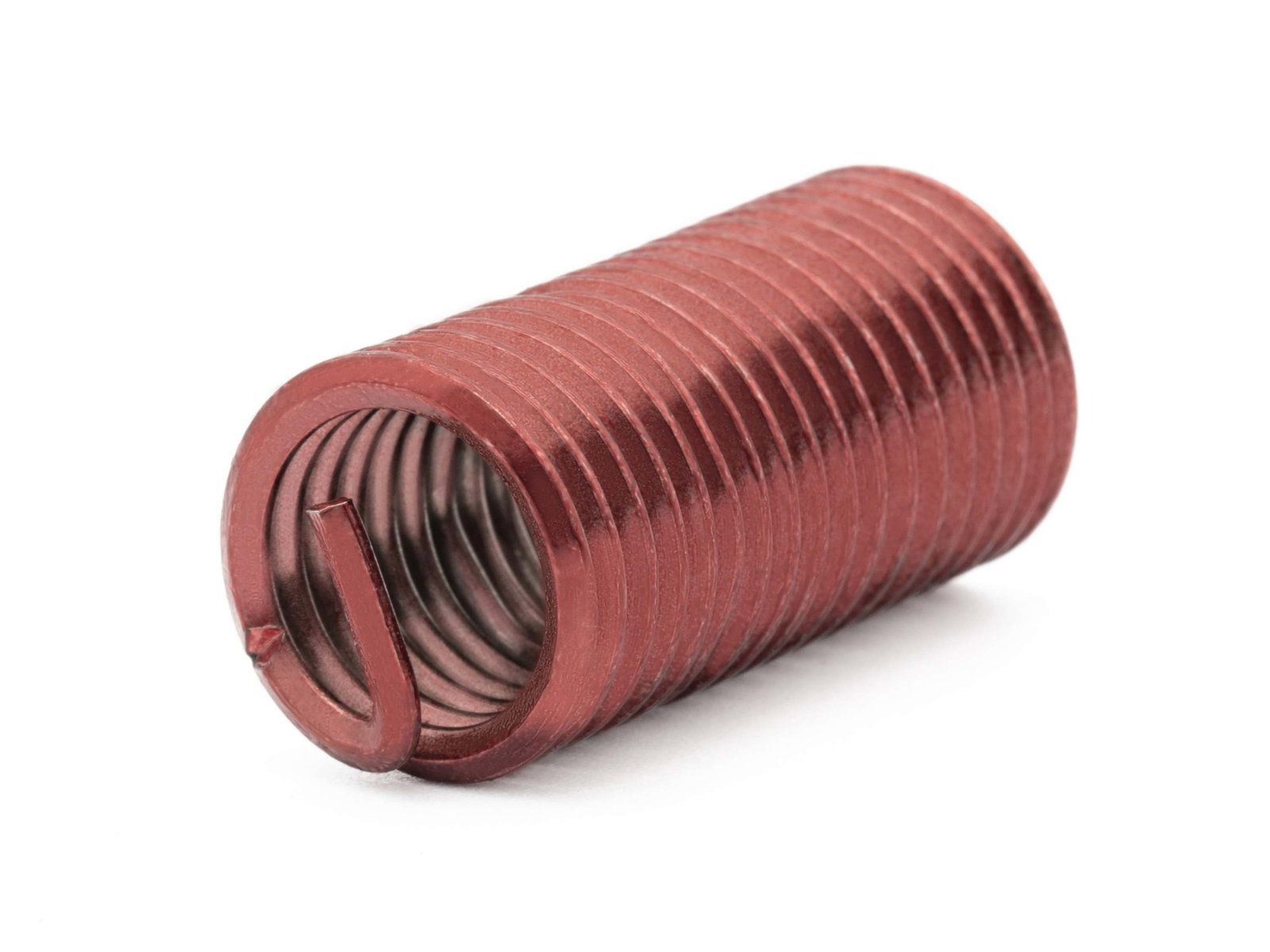

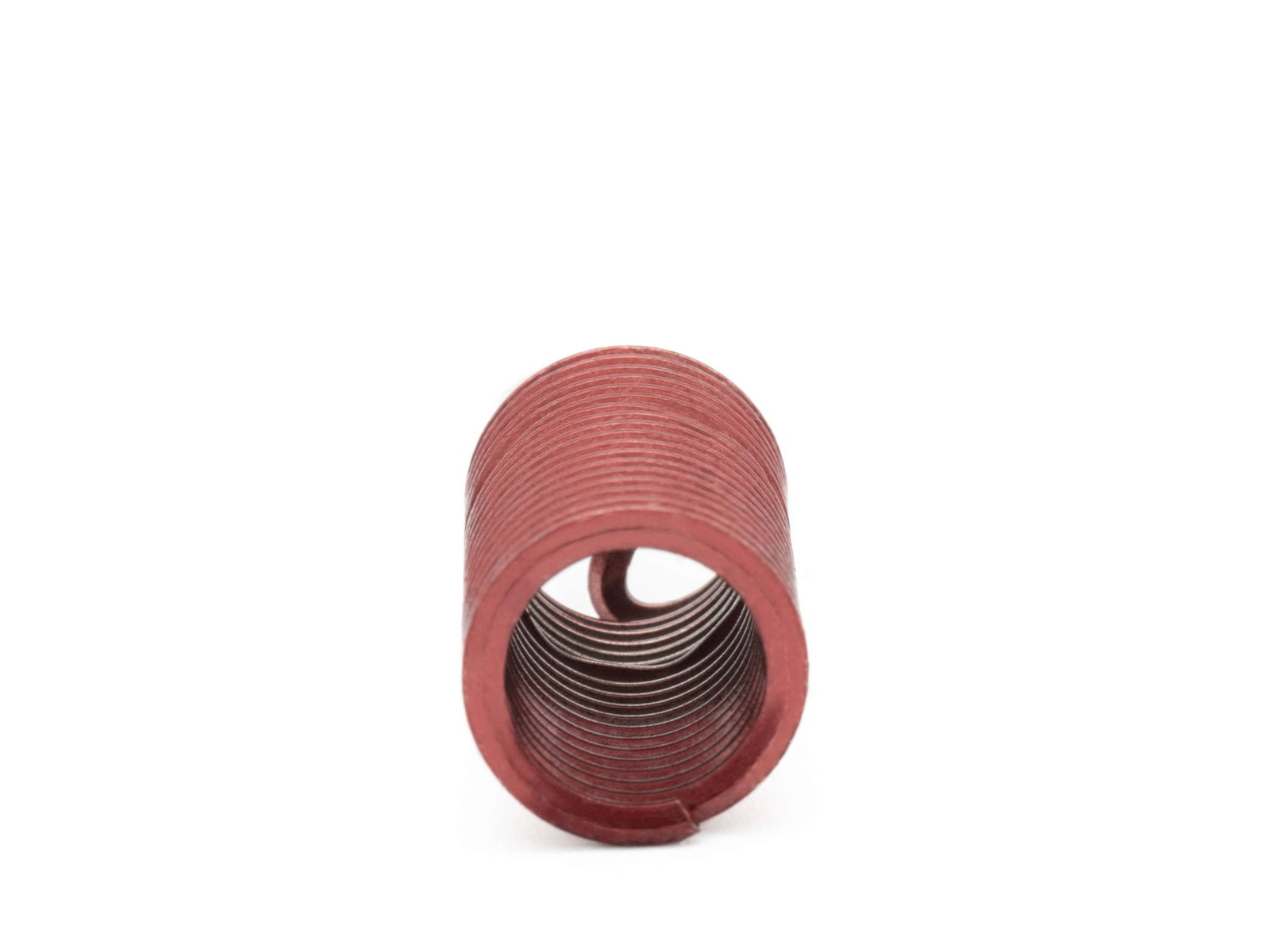

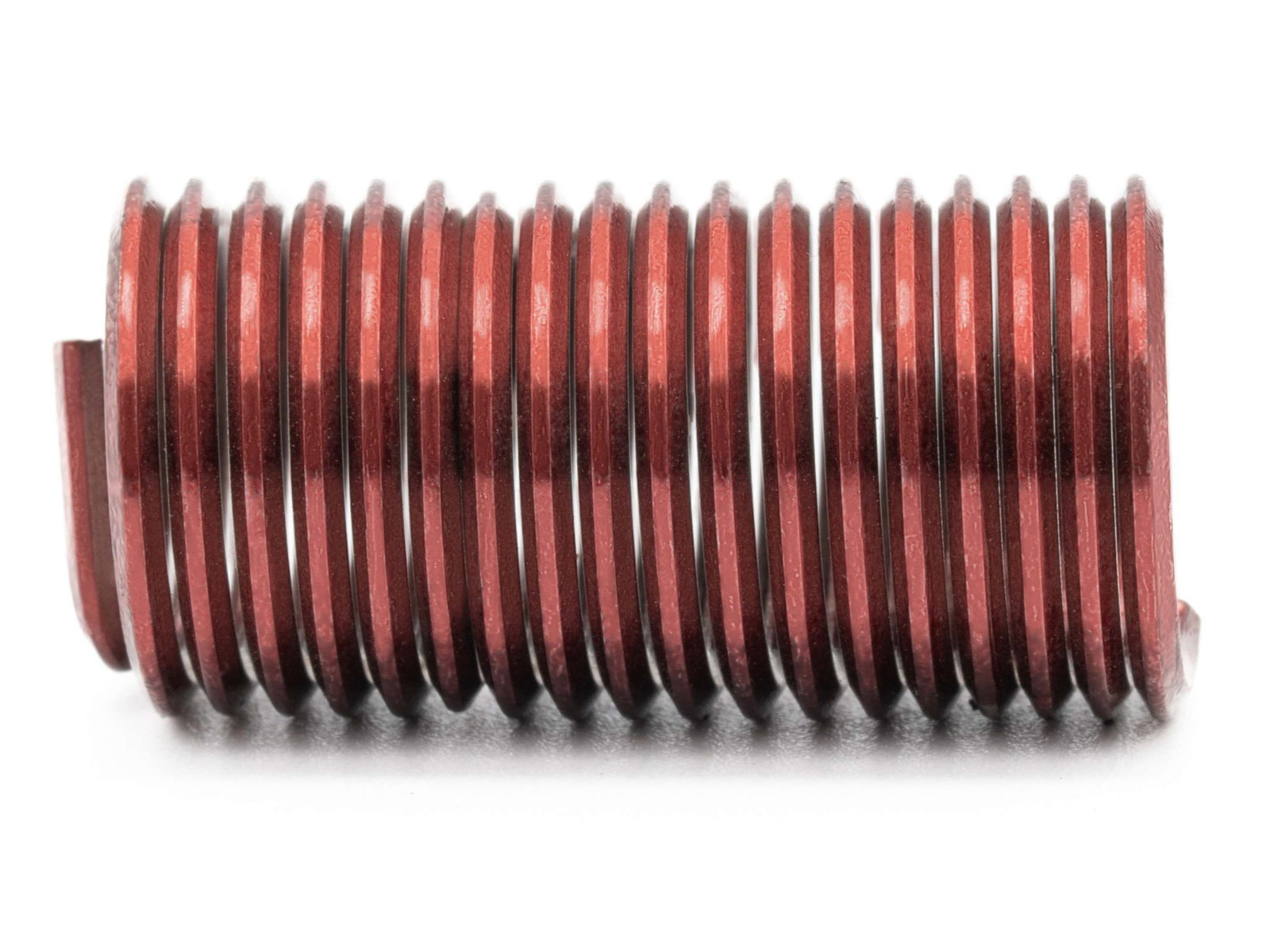

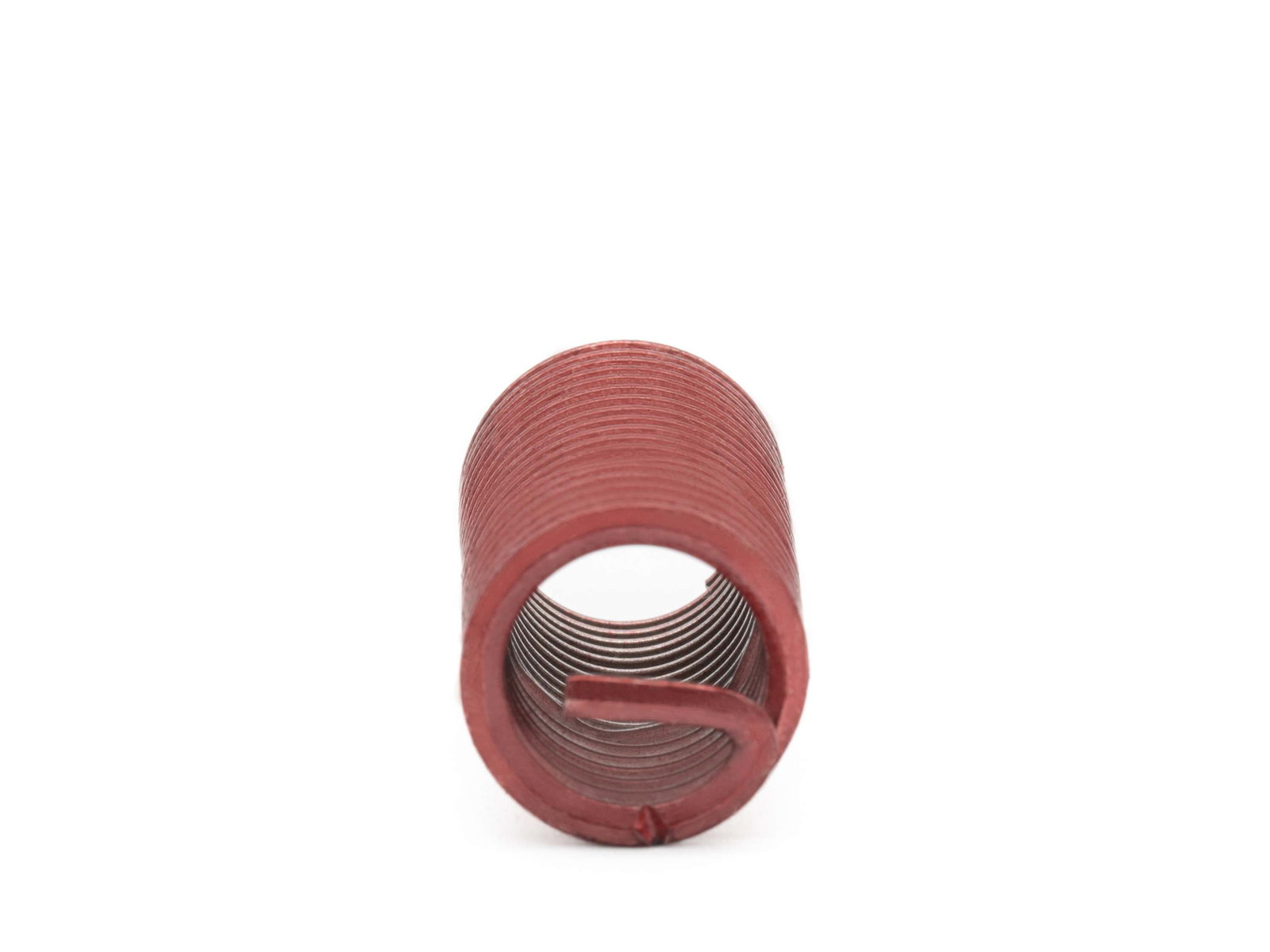

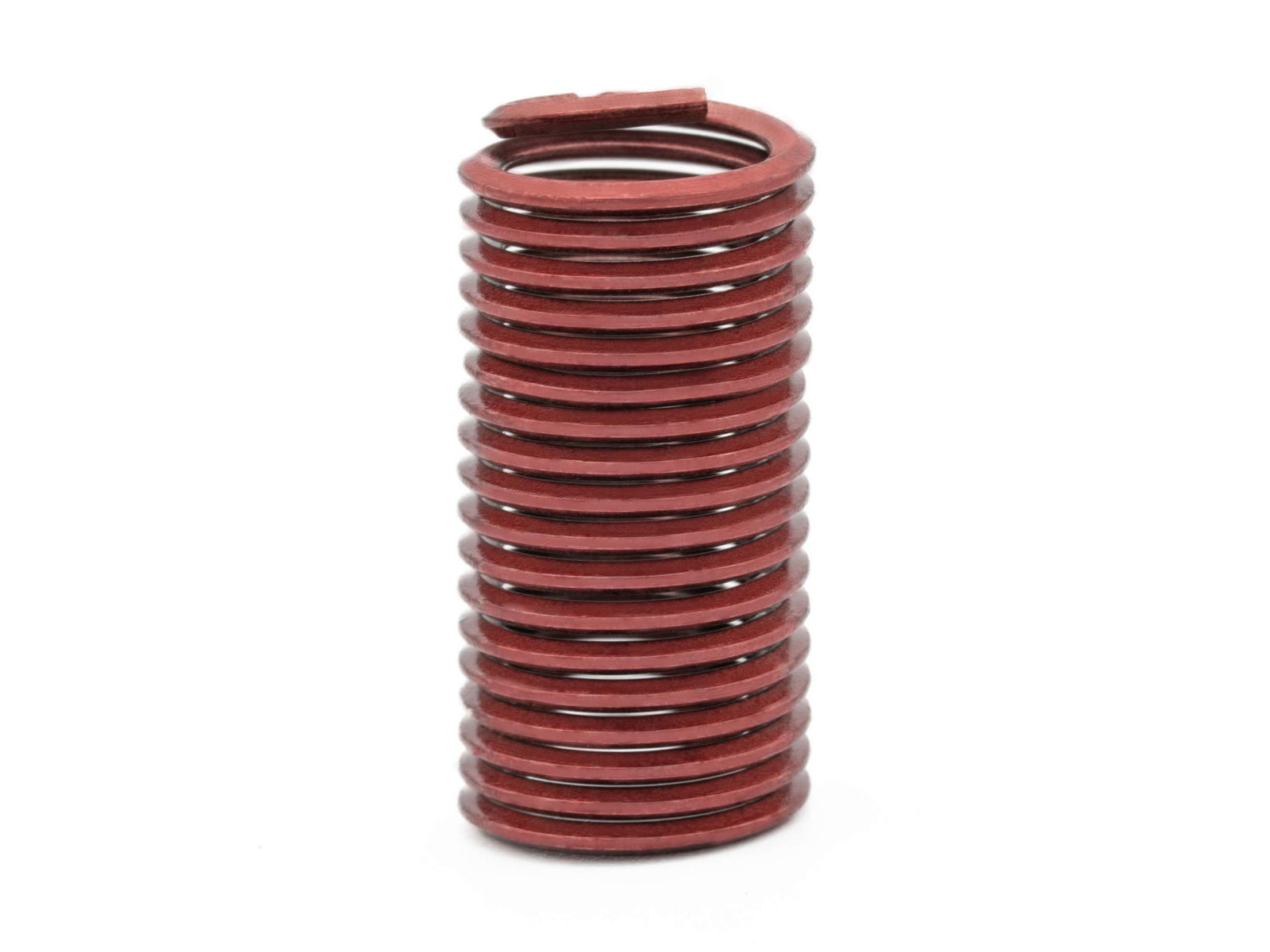

BaerCoil Drahtgewindeeinsätze BSF 5/16 x 22 - 3,0 D (23,81 mm) - screw grip (schraubensichernd) - 100 Stück
BaerCoil Drahtgewindeeinsätze BSF 5/16 x 22 - 3,0 D (23,81 mm) - screw grip (schraubensichernd) - 100 Stück
BaerCoil® Gewindeeinsätze sind die beste Lösung für alle Ihre Reparaturbedürfnisse! Mit ihnen können Sie langlebige und kraftvolle Verbindungen erschaffen. Diese Einsätze sorgen auch dafür, dass Sie keinen Ausschuss haben und alles wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube wird fest in der Verankerung bleiben, ohne dass der Gewindeeinsatz verrutscht.
Wenn Sie beschädigte Gewinde haben, ist der BaerCoil® Gewindeeinsatz die perfekte Lösung - bei gleichbleibendem Nenndurchmesser! Durch das Aufbohren und Einbringen eines neuen EG-Gewindes wird Ihr altes Gewinde wieder stark und stabil. Mit dem BaerCoil® Gewindeeinsatz wird Ihr hergestelltes Gewinde deutlich stabiler als das ursprüngliche Gewinde!
Unsere Gewindeeinsätze sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensiert die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler, sodass eine optimale Kraftübertragung vom Bolzen zum Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze dabei, das Trägermaterial zu verringern und kleinere beziehungsweise kürzere Schraubverbindungen einzusetzen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau. Sie sparen deutlich Material ein und tragen zur Schonung der Ressourcen bei.
BaerCoil® schraubensichernde Gewindeeinsätze | Typ "screw grip" - Alle Vorteile auf einen Blick
Mit den selbstklemmenden "screw grip" Gewindeeinsätzen bleibt Ihre Konstruktion stabil - egal ob Erschütterungen, ständige Vibrationen oder Bewegungen. Die schraubensichernden BaerCoil® Gewindeeinsätze ergänzen die Eigenschaften der "frei durchlaufenden" Verbindung und wirken durch ihre polygon geformten Windungen klemmend auf die Flanken der eingedrehten Schraube. Bitte verwenden Sie hierfür ausschließlich Schrauben höherer Festigkeitsklasse, da ein elastisch federnder Reibschluss entsteht. Die Klemmdrehmomente sind vergleichbar mit den Angaben in DIN 267 Teil 15 und ISO 2320. Bitte beachten Sie, dass für screw grip Einsätze spezielle Eindrehwerkzeuge mit reduziertem Durchmesser benötigt werden.
BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden. Es ist zu beachten, dass die Gewindeeinsätze mit Schraubensicherung etwa in der Mitte des Einsatzes eine polygonförmige Windung aufweisen. Diese darf beim Kürzen nicht entfernt werden, um die Schraubensicherungswirkung zu erhalten.
Baumasse
| Durchmesser |
5/16 |
|---|---|
| Steigung |
22 |
| Abmessung |
BSF 5/16 x 22 |
| Länge |
3,0 D |
| T (Länge im eingebauten Zustand) |
23,81 mm |
| Gewindelängen-Berechnung |
3,0 D heißt 3 mal Durchmesser: 3 mal 7,94 mm = 23,81 mm Der Nenndurchmesser bei BSF 5/16 beträgt ca. 7,94 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
BSF: Britisches Whitworth Feingewinde nach BS 84 |
| Richtung |
Rechts |
| Typ |
screw grip (schraubensichernd) |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
5/16 |
|---|---|
| Länge |
3,0 D |
| T (Länge im eingebauten Zustand) |
23,81 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,367 '' - 0,405 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
1,096 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
1,141 '' |
