BaerCoil Drahtgewindeeinsätze BSF 5/8 x 14 - 1,0 D (15,88 mm) - screw grip (schraubensichernd) - 50 Stück

201,98 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

EAN 4058462072833
Artikel-Nr 1-B6270-1
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Produktinformationen

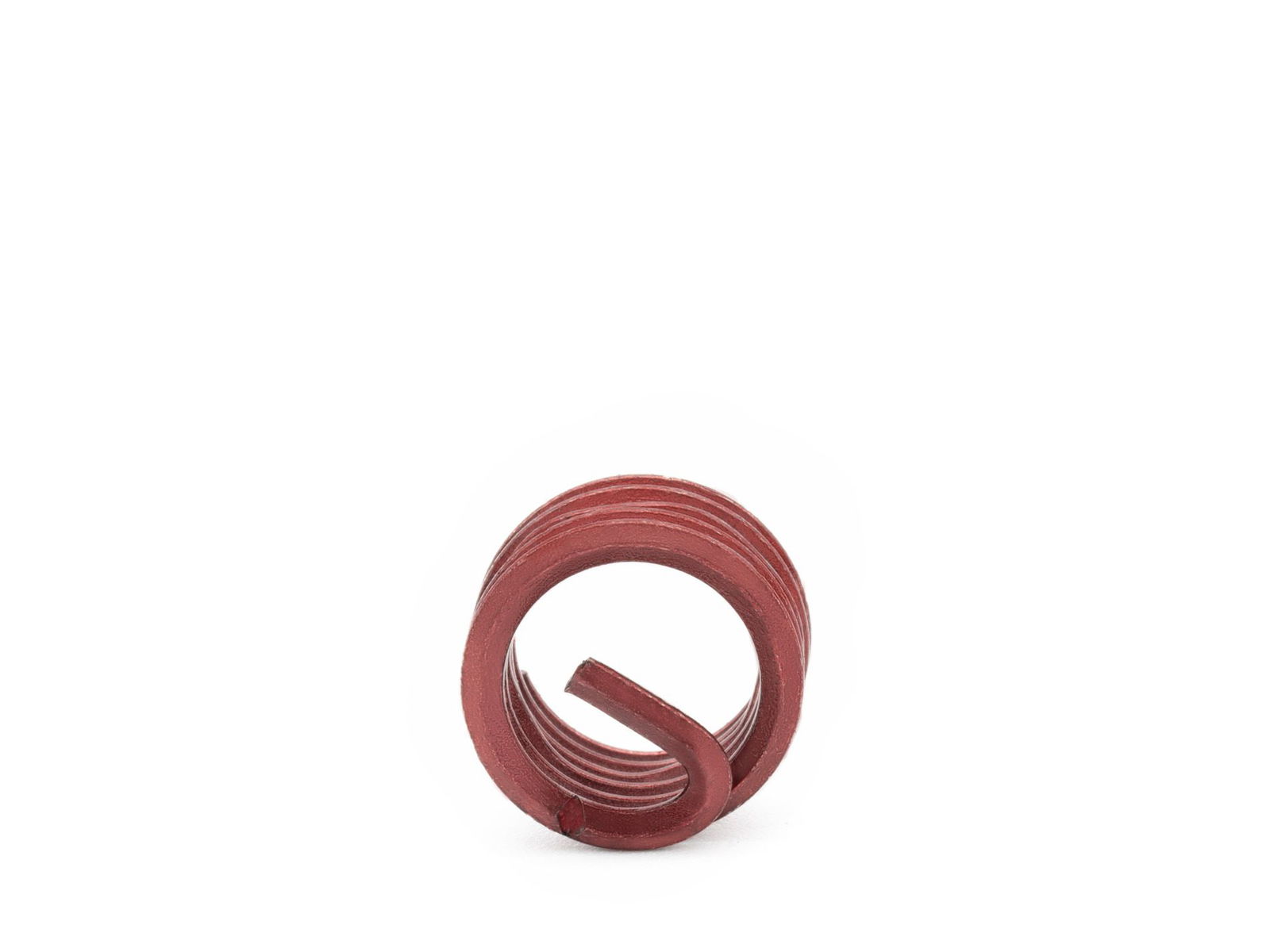

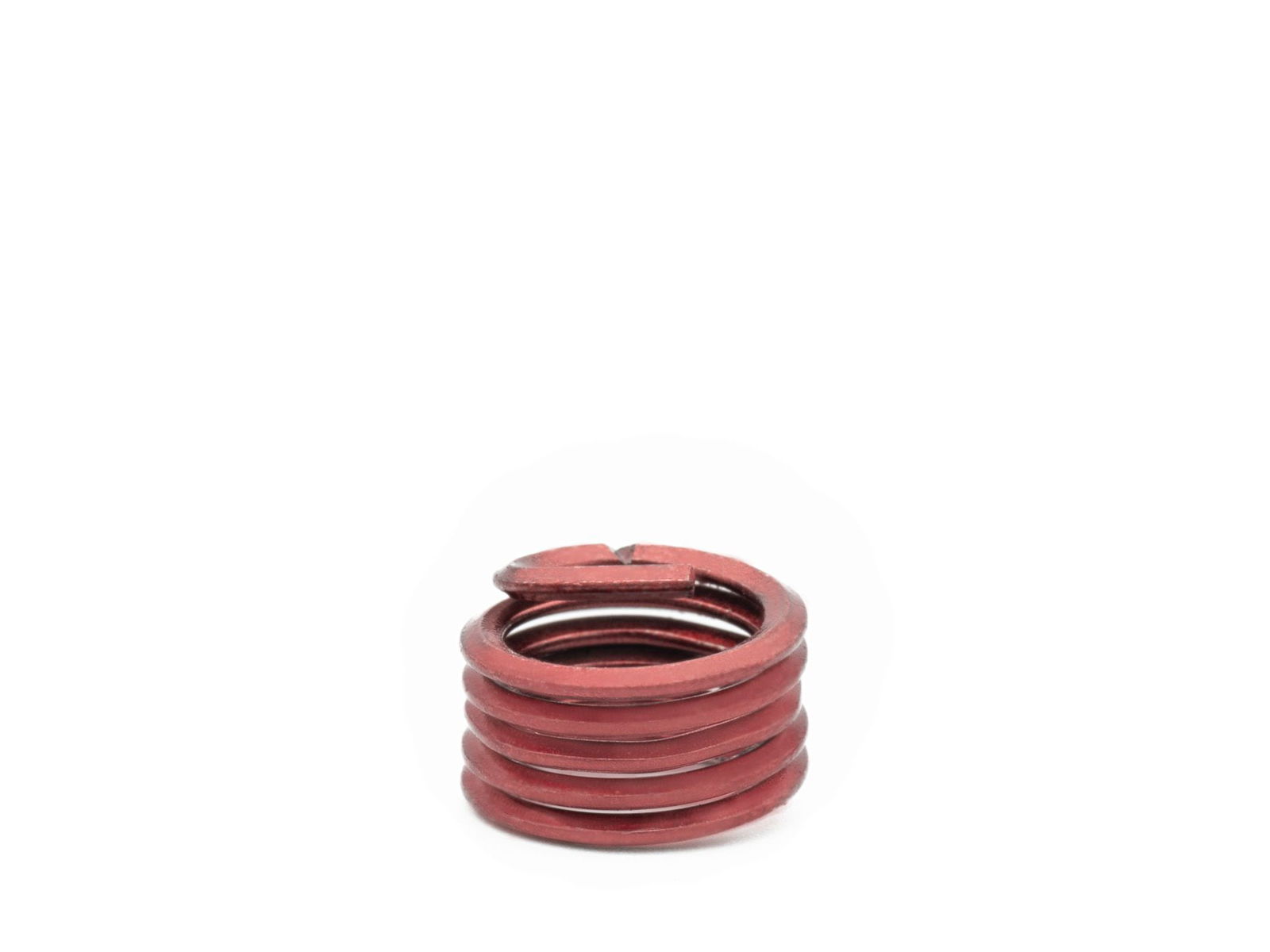

BaerCoil Drahtgewindeeinsätze BSF 5/8 x 14 - 1,0 D (15,88 mm) - screw grip (schraubensichernd) - 50 Stück

BaerCoil® Gewindeeinsätze sind die perfekte Lösung für Ihre Gewindereparaturbedürfnisse! Diese Einsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Mit BaerCoil® Gewindeeinsätzen schaffen Sie auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit. Die Einsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik-, Medizintechnik-, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.

Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde und das bei gleichbeibendem Nenndurchmesser. Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt. Danach erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Neuverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.

BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde, auch in Leichtbaukonstruktionen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau. Sie sparen Gewicht und ermöglichen die Verwendung kleinerer und kürzerer Schraubverbindungen.


BaerCoil® schraubensichernde Gewindeeinsätze | Typ "screw grip" - Alle Vorteile auf einen Blick

Mit den selbstklemmenden "screw grip" Gewindeeinsätzen bleibt Ihre Konstruktion stabil - egal ob Erschütterungen, ständige Vibrationen oder Bewegungen. Die schraubensichernden BaerCoil® Gewindeeinsätze ergänzen die Eigenschaften der "frei durchlaufenden" Verbindung und wirken durch ihre polygon geformten Windungen klemmend auf die Flanken der eingedrehten Schraube. Bitte verwenden Sie hierfür ausschließlich Schrauben höherer Festigkeitsklasse, da ein elastisch federnder Reibschluss entsteht. Die Klemmdrehmomente sind vergleichbar mit den Angaben in DIN 267 Teil 15 und ISO 2320. Bitte beachten Sie, dass für screw grip Einsätze spezielle Eindrehwerkzeuge mit reduziertem Durchmesser benötigt werden.

BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden. Es ist zu beachten, dass die Gewindeeinsätze mit Schraubensicherung etwa in der Mitte des Einsatzes eine polygonförmige Windung aufweisen. Diese darf beim Kürzen nicht entfernt werden, um die Schraubensicherungswirkung zu erhalten.

Baumasse

Durchmesser 5/8
Steigung 14
Abmessung BSF 5/8 x 14
Länge 1,0 D
T (Länge im eingebauten Zustand) 15,88 mm
Gewindelängen-Berechnung 1,0 D heißt 1 mal Durchmesser: 1 mal 15,88 mm = 15,88 mm
Der Nenndurchmesser bei BSF 5/8 beträgt ca. 15,88 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm BSF: Britisches Whitworth Feingewinde nach BS 84
Richtung Rechts
Typ screw grip (schraubensichernd)
Material Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301)
Zugfestigkeit bei Raumtemperatur >1400 N/mm²
Temperaturbeständigkeit 315°C langzeitig
425°C kurzzeitig

Einsatzzwecke

Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung

Technische Zeichnung

Durchmesser 5/8
Länge 1,0 D
T (Länge im eingebauten Zustand) 15,88 mm
F (Min. - Max. Außendurchmesser vor Einbau) 0,710 '' - 0,775 ''
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 0,875 ''
D (Mindesttiefe des Kernloches, ohne Spitze) 0,946 ''
