BaerCoil Drahtgewindeeinsätze BSF 9/16 x 16 - 2,5 D (35,72 mm) - frei durchlaufend - 100 Stück

726,97 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

EAN 4058462079603
Artikel-Nr 1-B8269-25
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Produktinformationen

BaerCoil Drahtgewindeeinsätze BSF 9/16 x 16 - 2,5 D (35,72 mm) - frei durchlaufend - 100 Stück

BaerCoil® Drahtgewindeeinsätze sind die perfekte Lösung für eine langlebige, kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Sie schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit und sind präzise und verschleißfest. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen sowie in der Luft- und Raumfahrt.

Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde. Mit dem Einsatz von BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.

BaerCoil® Gewindeeinsätze sind perfekt für Anwendungen, bei denen eine ausgewogene Verteilung der Kräfte erforderlich ist. Sie können sowohl statischen als auch dynamischen Belastungen standhalten und dabei helfen, Trägermaterial zu sparen.

BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 9/16
Steigung 16
Abmessung BSF 9/16 x 16
Länge 2,5 D
T (Länge im eingebauten Zustand) 35,72 mm
Gewindelängen-Berechnung 2,5 D heißt 2,5 mal Durchmesser: 2,5 mal 14,29 mm = 35,72 mm
Der Nenndurchmesser bei BSF 9/16 beträgt ca. 14,29 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm BSF: Britisches Whitworth Feingewinde nach BS 84
Richtung Rechts
Typ frei durchlaufend
Material Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301)
Zugfestigkeit bei Raumtemperatur >1400 N/mm²
Temperaturbeständigkeit 315°C langzeitig
425°C kurzzeitig

Einsatzzwecke

Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung

Technische Zeichnung

Durchmesser 9/16
Länge 2,5 D
T (Länge im eingebauten Zustand) 35,72 mm
F (Min. - Max. Außendurchmesser vor Einbau) 0,637 '' - 0,700 ''
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 1,625 ''
D (Mindesttiefe des Kernloches, ohne Spitze) 1,687 ''

Video Gebrauchsanweisung

Zubehör

BaerCoil Ausdrehwerkzeug M 11 - M 24
Artikel-Nr.: B7053
40,25 €*
BaerCoil HSSG Einschnittgewindebohrer BSF 9/16 x 16 EG (mit Übermaß für Drahtgewindeeinsätze)
Artikel-Nr.: B3259
48,86 €*

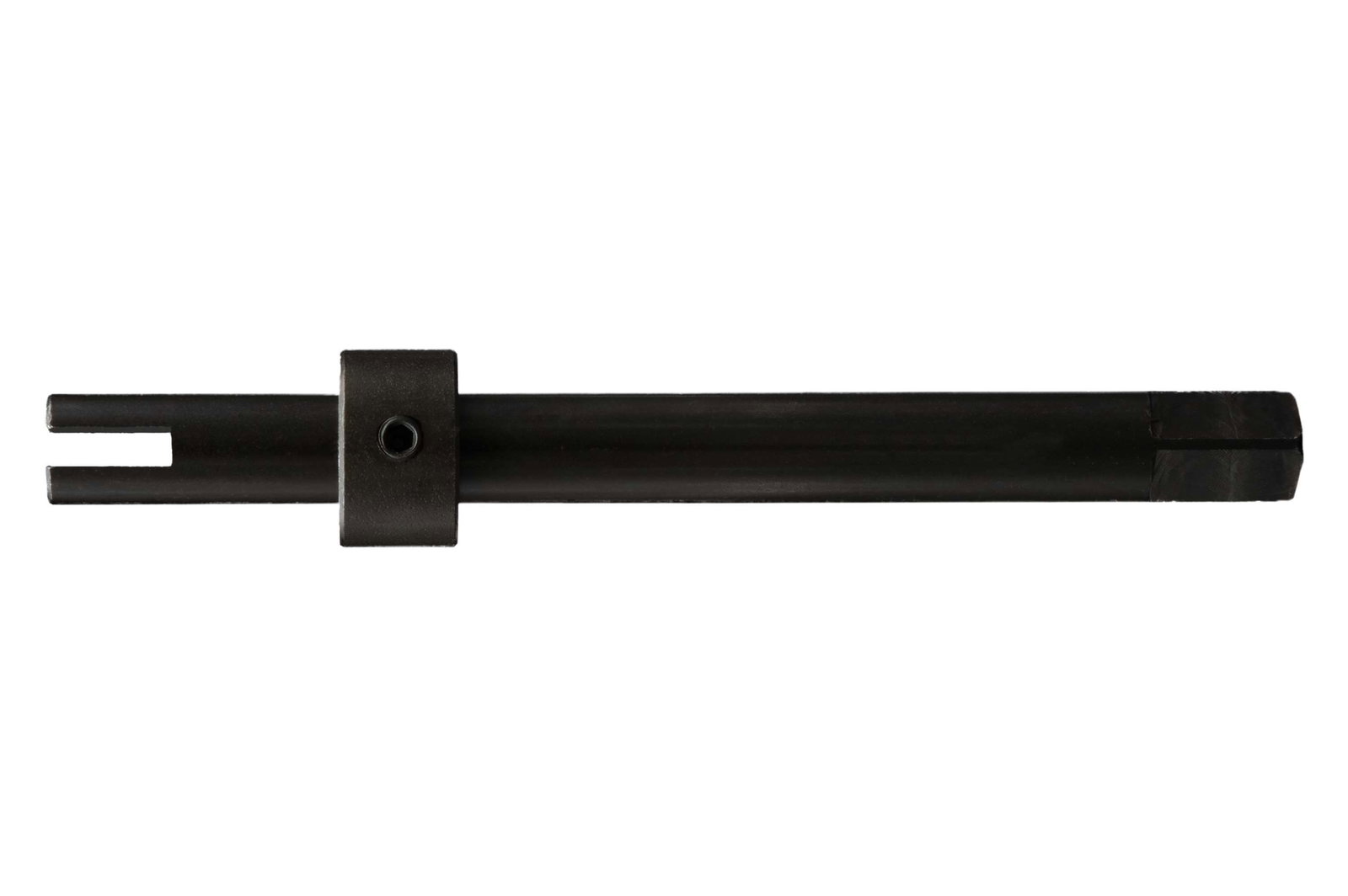

BaerCoil Einbauwerkzeug M 14 (und mehr)
