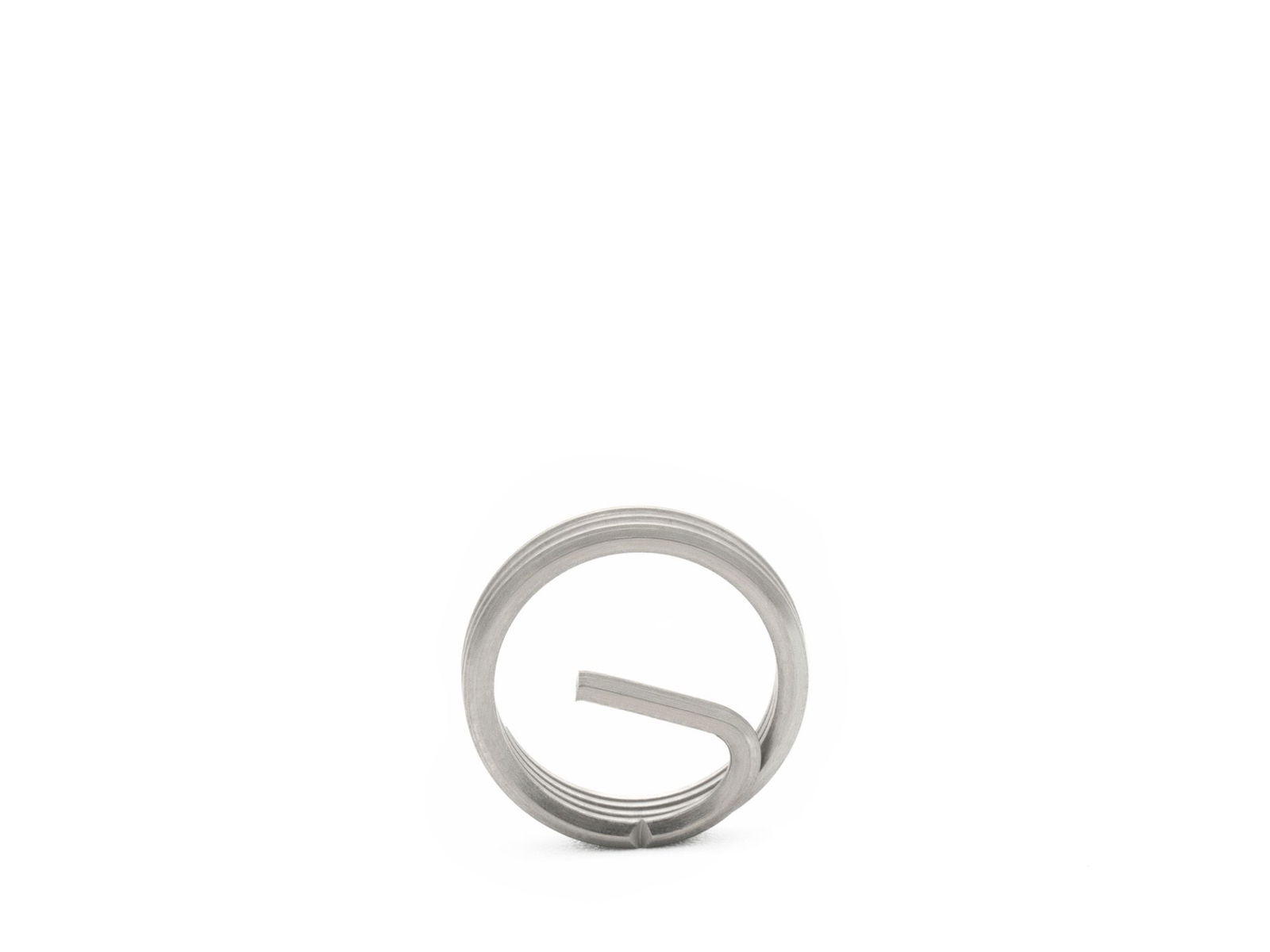

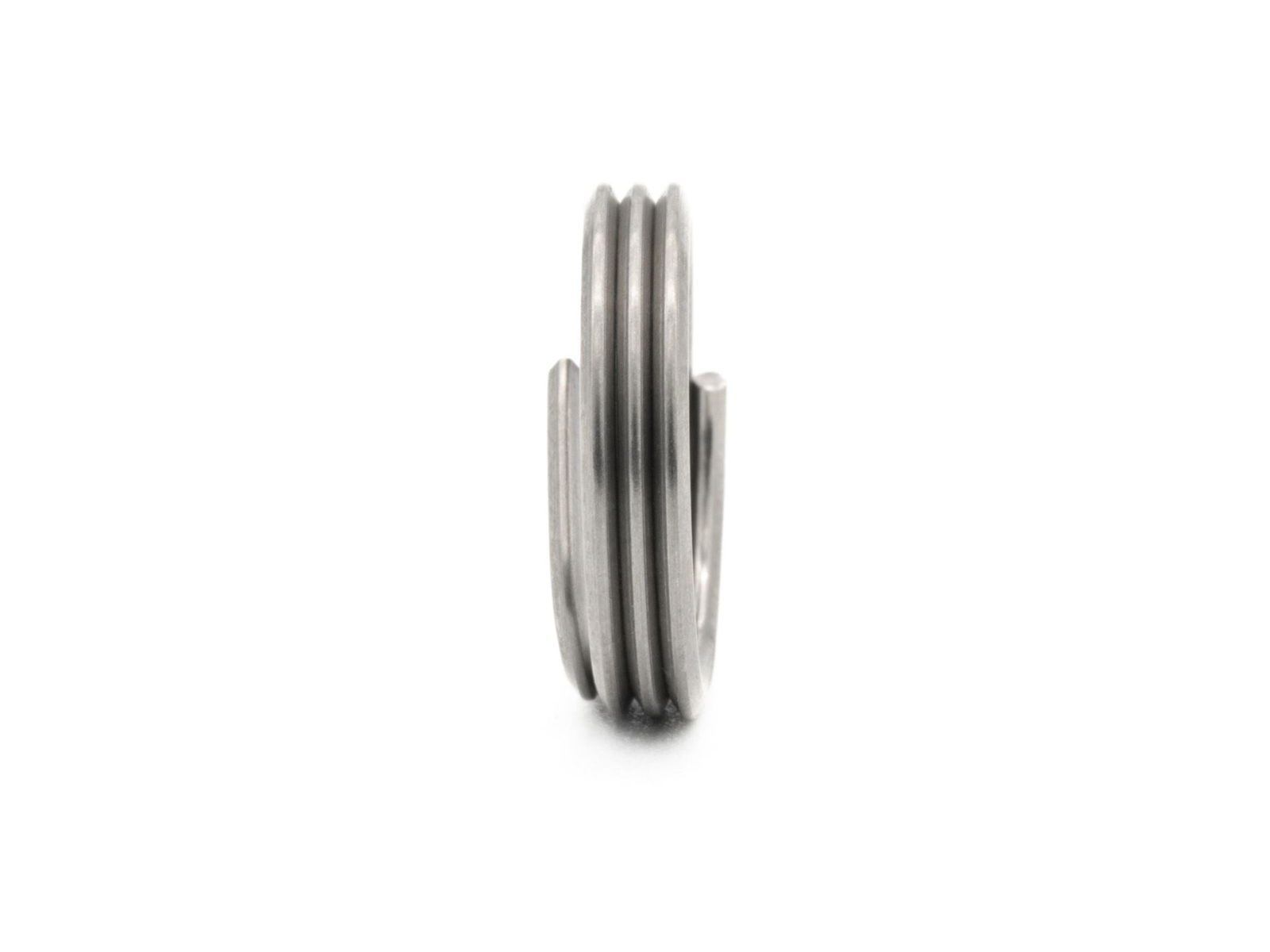

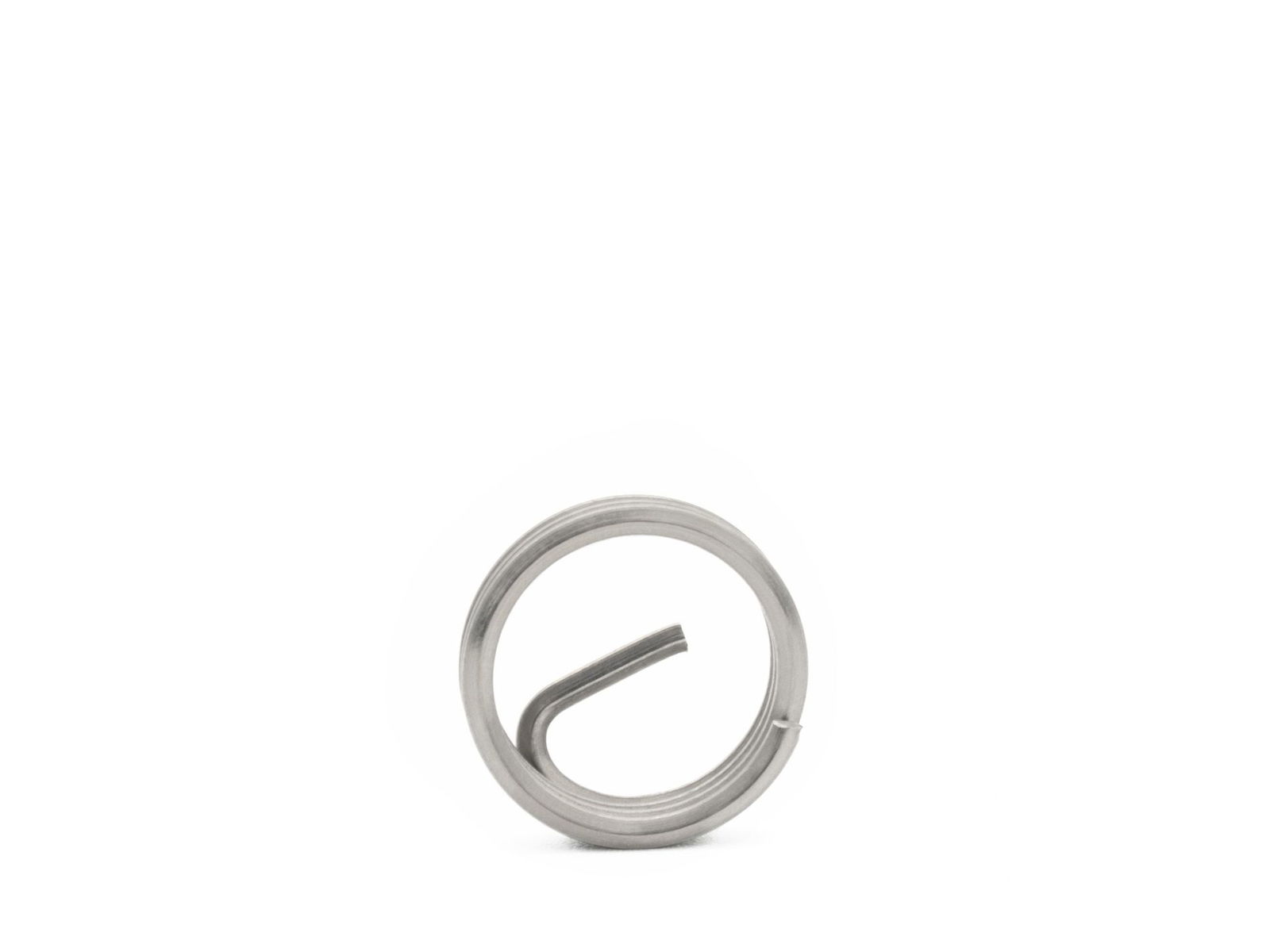

BaerCoil Drahtgewindeeinsätze G 1/4 x 19 - 1,0 D (6,35 mm) - frei durchlaufend - 100 Stück
BaerCoil Drahtgewindeeinsätze G 1/4 x 19 - 1,0 D (6,35 mm) - frei durchlaufend - 100 Stück
BaerCoil® Drahtgewindeeinsätze sorgen nicht nur in der Gewindereparatur für eine langlebige und kraftvolle Gewindeverbindung, sondern ermöglichen auch die Ausschussrückgewinnung. Die Einsätze schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit. Dank ihrer Präzision und Verschleißfestigkeit halten die BaerCoil® Gewindeeinsätze Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.
Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sind ausgeklügelte Konstruktionselemente, die für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde sorgen. Sie kompensieren Steigungs- und Winkelfehler und verteilen so statische und dynamische Betriebslasten gleichmäßig auf alle Gewindegänge. Dies ist besonders wichtig in Leichtbaukonstruktionen, bei denen das Trägermaterial reduziert werden soll. BaerCoil® Gewindeeinsätze ermöglichen es, kleinere und kürzere Schraubverbindungen einzusetzen. Sie sind heute bereits ein wichtiger Bestandteil der Luft- und Fahrzeugindustrie.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
1/4 |
|---|---|
| Steigung |
19 |
| Abmessung |
G (BSP) 1/4 x 19 |
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
6,35 mm |
| Gewindelängen-Berechnung |
1,0 D heißt 1 mal Kalkulationsdurchmesser: 1 mal 6,35 mm = 6,35 mm Der Nenndurchmesser bei G (BSP) 1/4 beträgt ca. 13,16 mm, jedoch wird die Länge laut der Norm zur Kalkulation mit dem Durchmesser von 6,35 mm gerechnet |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
G (BSP): Britisches Standard Pipe Gewinde nach DIN ISO 228 - Zylindrisches Rohrgewinde |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
1/4 |
|---|---|
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
6,35 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,582 '' - 0,637 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
0,435 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
0,488 '' |
