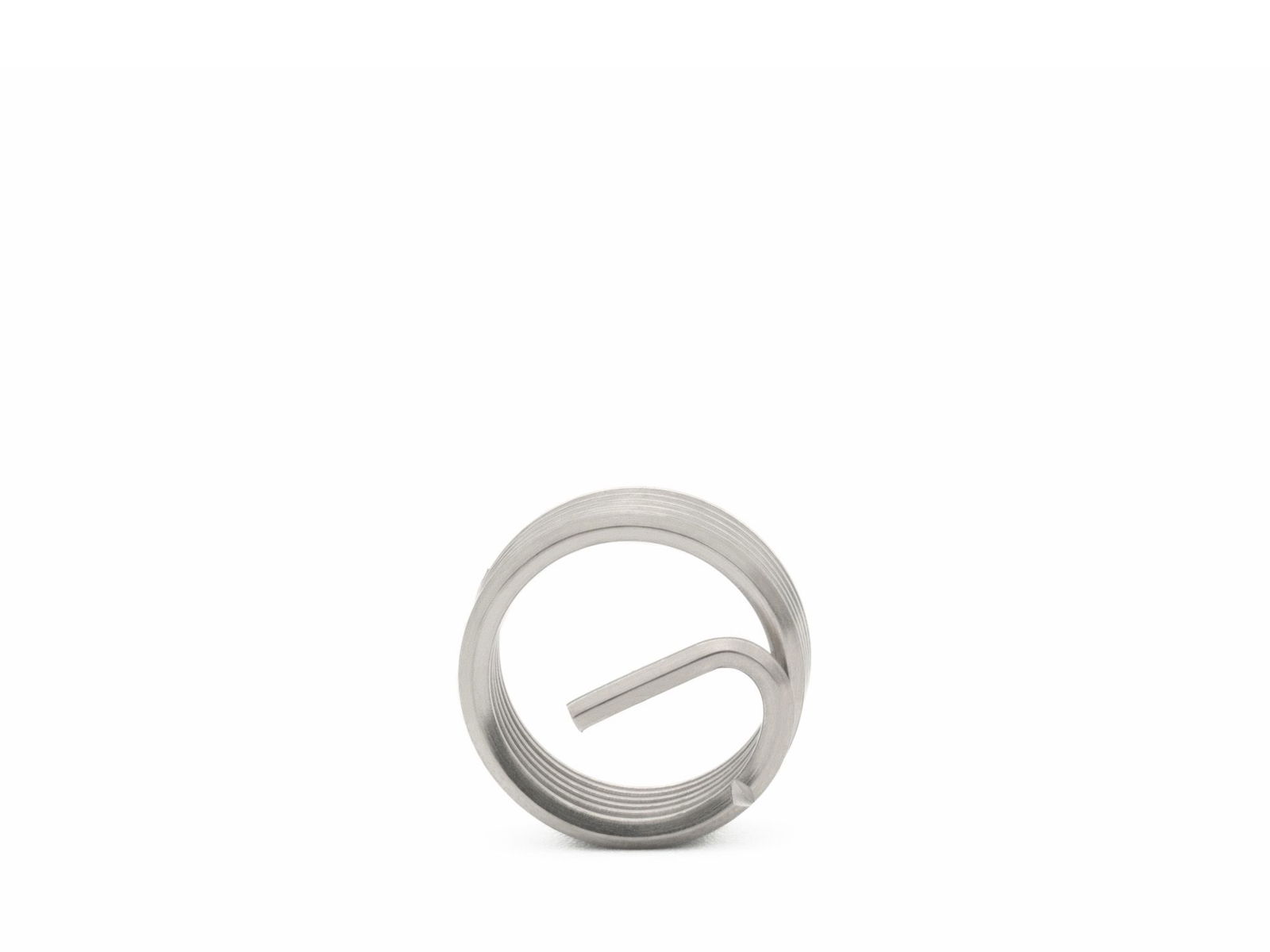

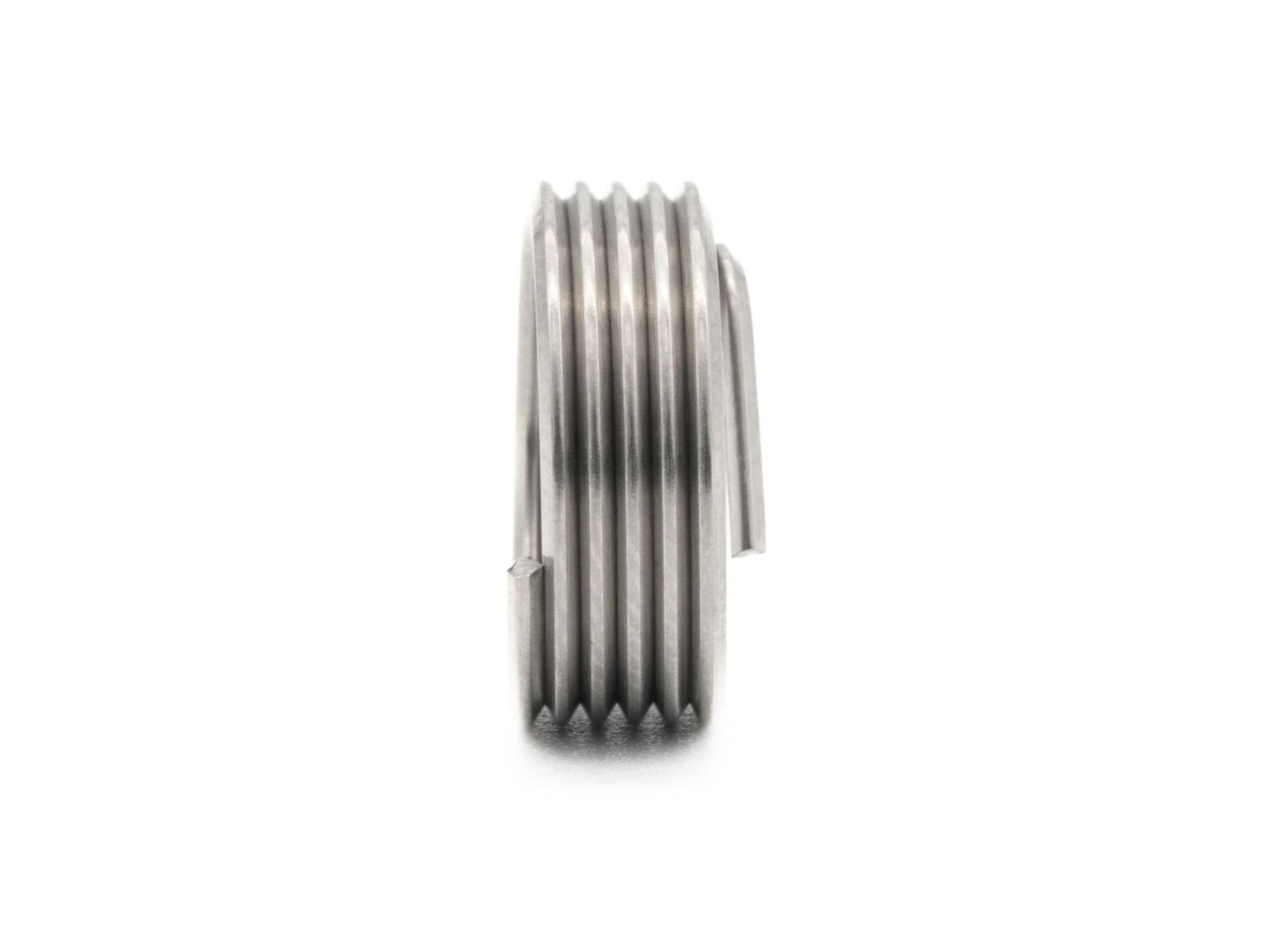

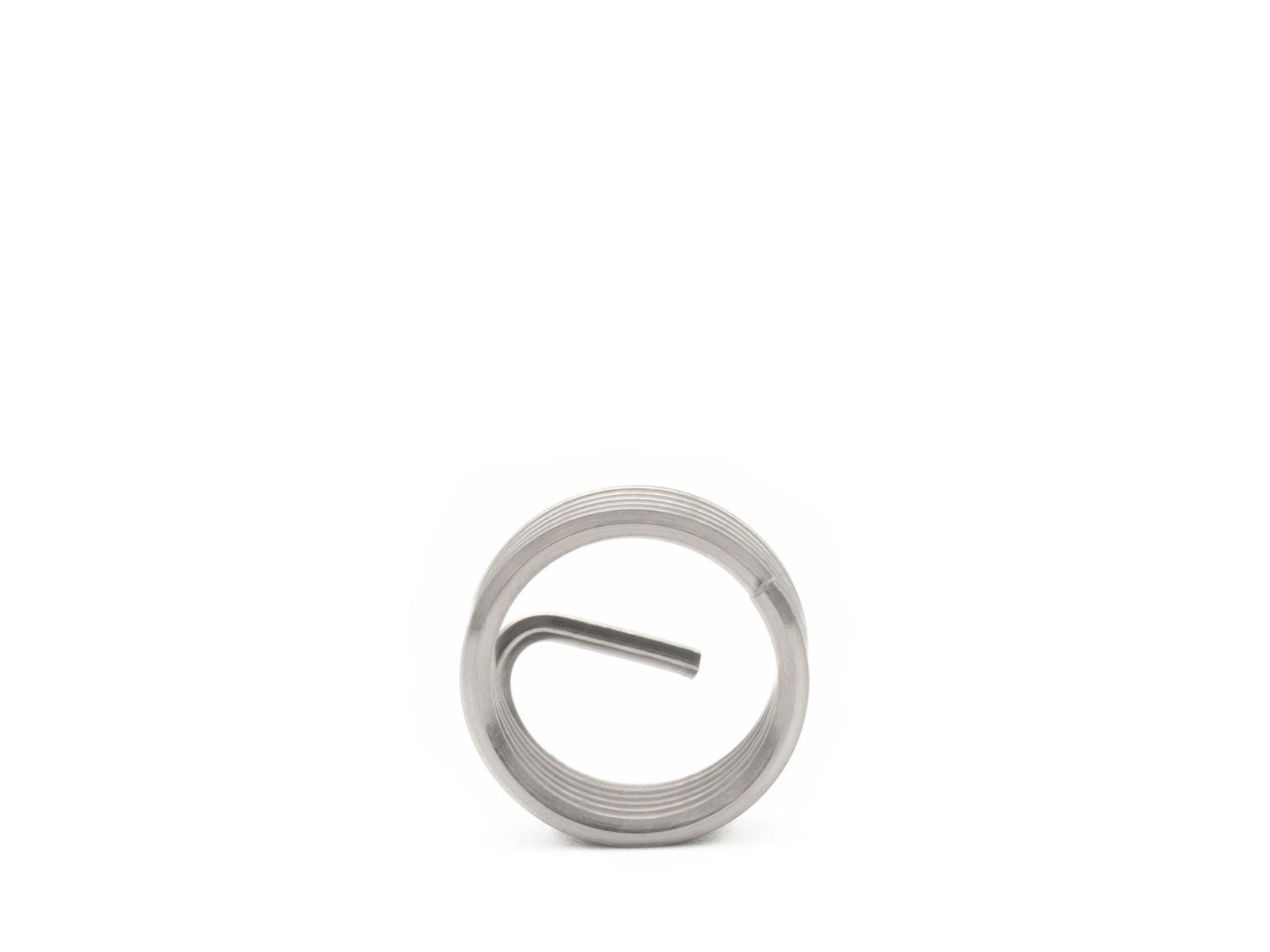

BaerCoil Drahtgewindeeinsätze G 1/4 x 19 - 1,5 D (9,53 mm) - frei durchlaufend - 100 Stück
BaerCoil Drahtgewindeeinsätze G 1/4 x 19 - 1,5 D (9,53 mm) - frei durchlaufend - 100 Stück
BaerCoil® Gewindeeinsätze sind aus hochwertigen Materialien gefertigte Drahtgewindeeinsätze. BaerCoil® Gewindeeinsätze sorgen in der Gewindereparatur für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Die Einsätze schaffen auch tragfähige Verbindung in Werkstoffen mit geringer Scherfestigkeit. Gewindeeinsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.
BaerCoil® Gewindeeinsätze sind die perfekte Lösung für beschädigte Gewinde. Sie werden aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt. Danach erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Neuverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
BaerCoil® Gewindeeinsätze sind unerlässlich für optimale Kraftübertragung in Leichtbaukonstruktionen. Sie sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensiert die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler. BaerCoil® Gewindeeinsätze sparen nicht nur Zeit und Kosten, sondern sind auch wesentlich leichter und kompakter als herkömmliche Schraubverbindungen.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
1/4 |
|---|---|
| Steigung |
19 |
| Abmessung |
G (BSP) 1/4 x 19 |
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
9,53 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Kalkulationsdurchmesser: 1,5 mal 6,35 mm = 9,53 mm Der Nenndurchmesser bei G (BSP) 1/4 beträgt ca. 13,16 mm, jedoch wird die Länge laut der Norm zur Kalkulation mit dem Durchmesser von 6,35 mm gerechnet |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
G (BSP): Britisches Standard Pipe Gewinde nach DIN ISO 228 - Zylindrisches Rohrgewinde |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
1/4 |
|---|---|
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
9,53 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,582 '' - 0,637 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
0,560 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
0,613 '' |
