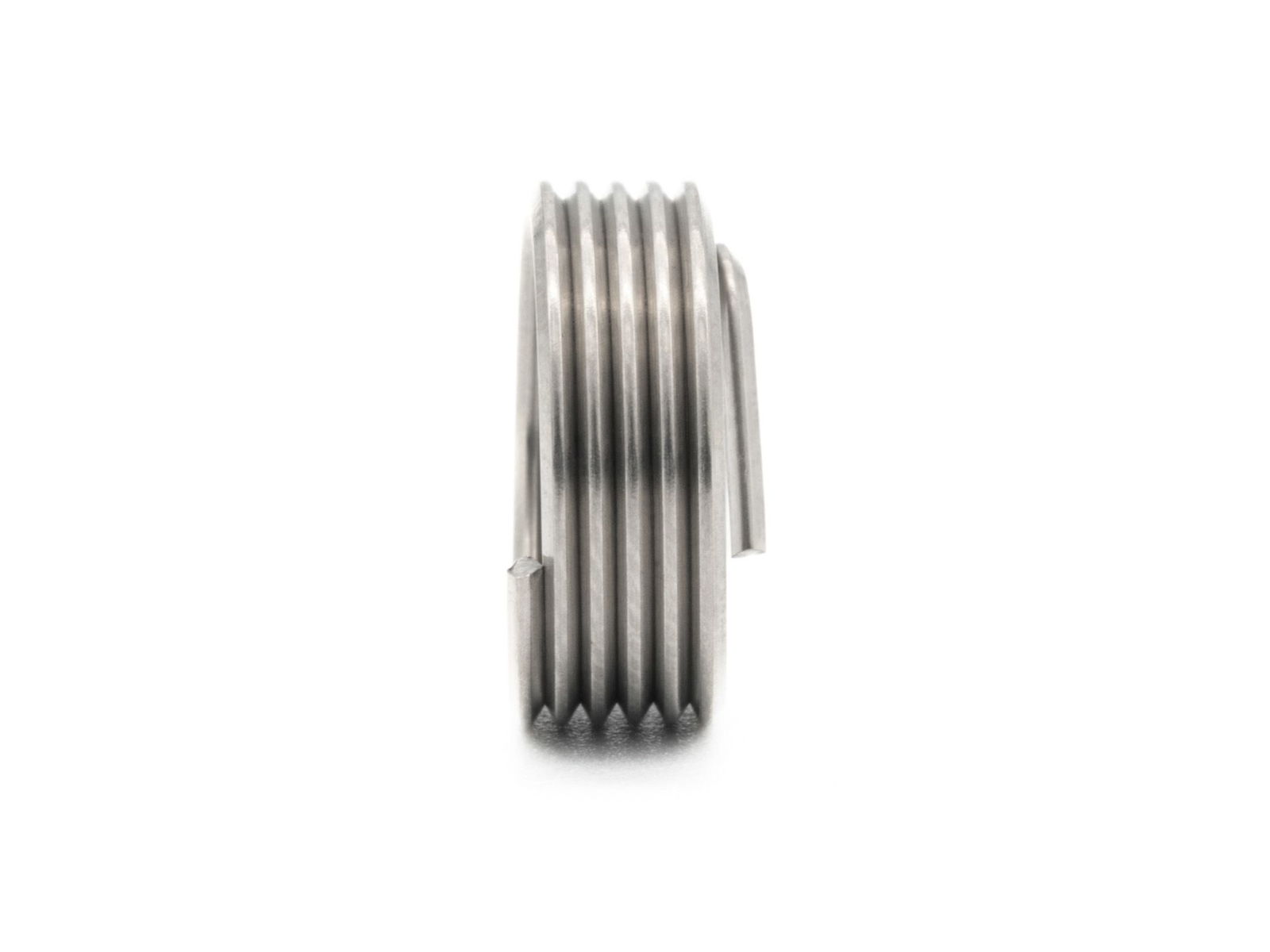

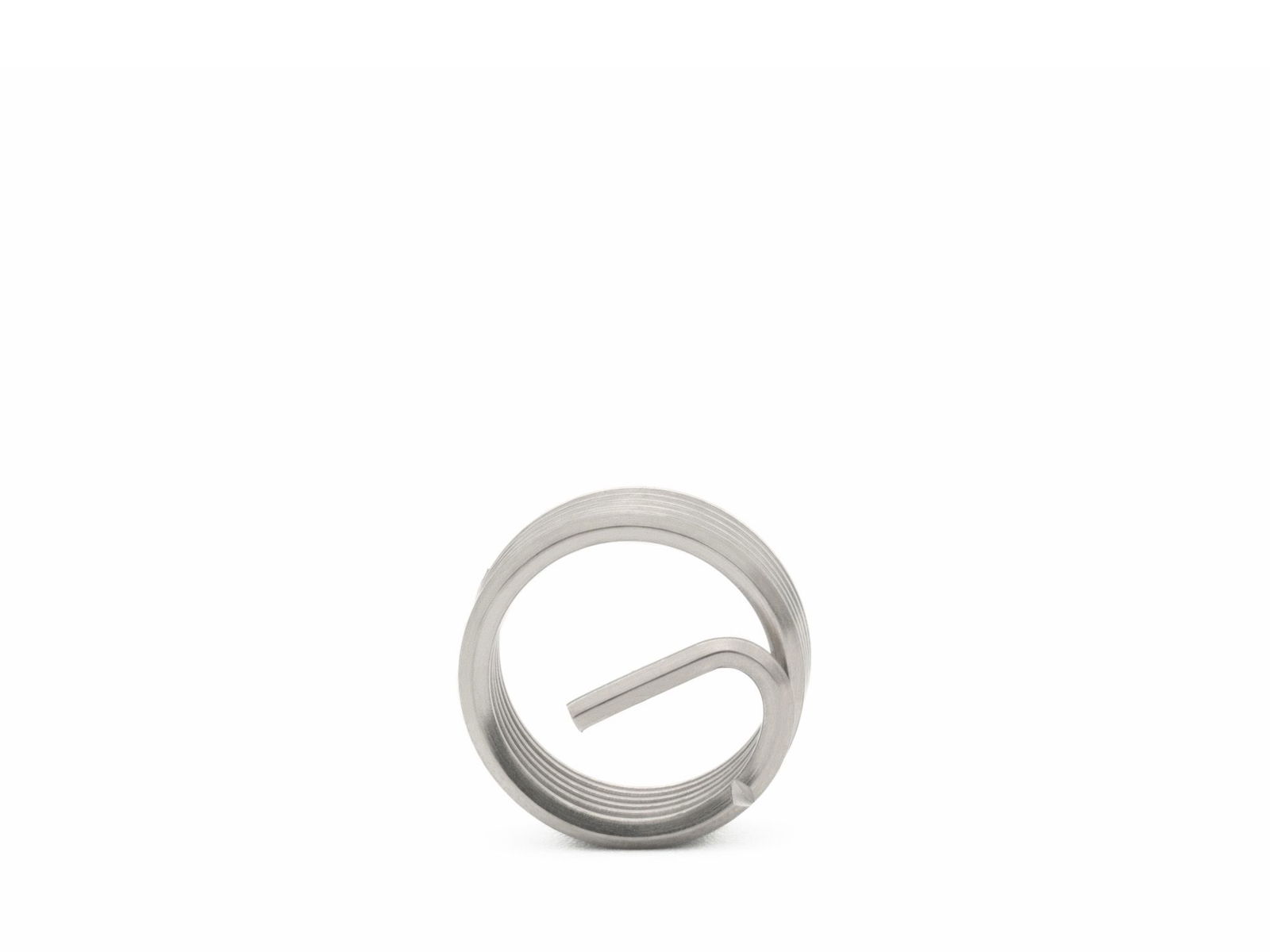

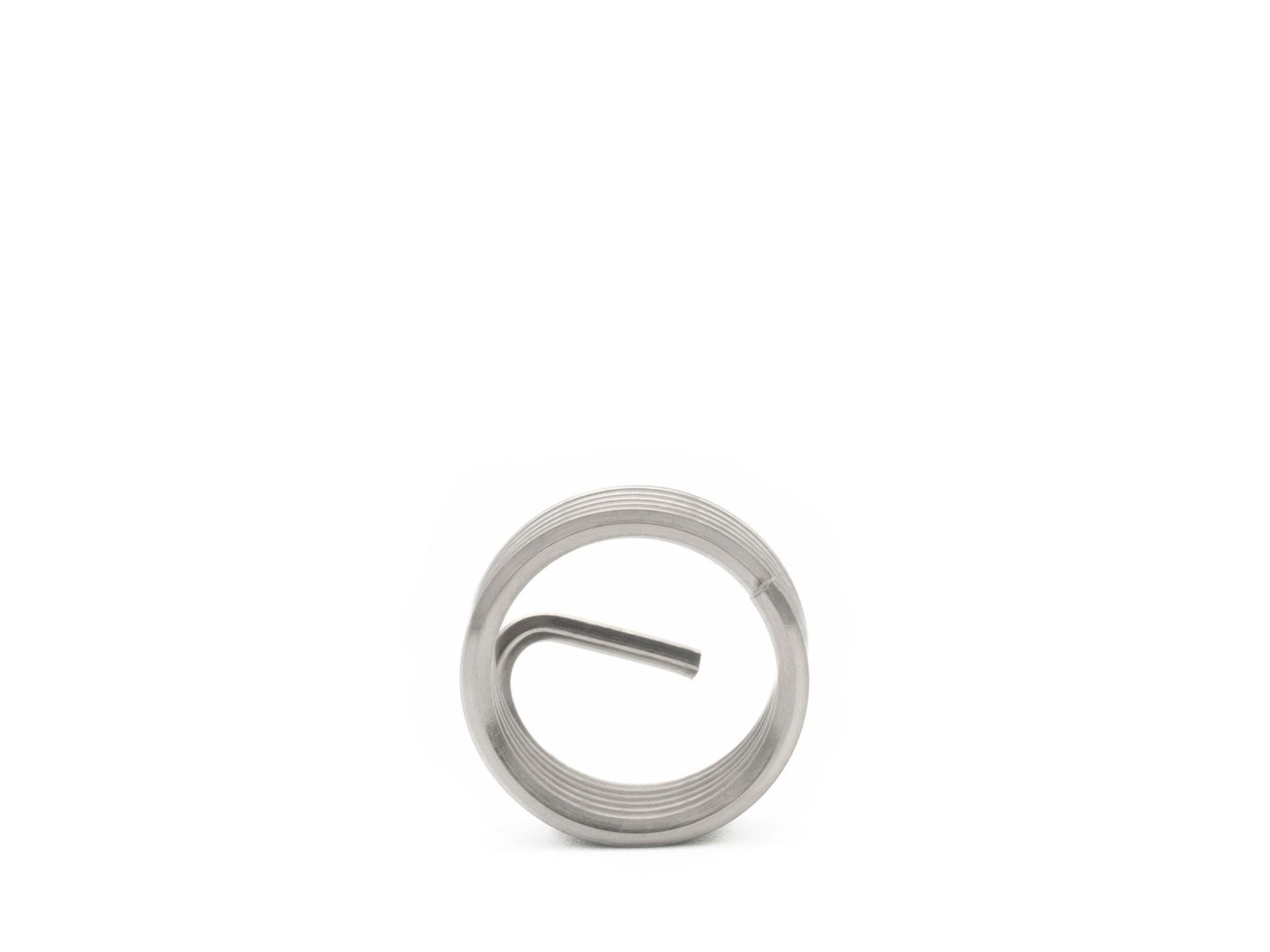

BaerCoil Drahtgewindeeinsätze G 1/8 x 28 - 1,5 D (4,76 mm) - frei durchlaufend - 100 Stück
BaerCoil Drahtgewindeeinsätze G 1/8 x 28 - 1,5 D (4,76 mm) - frei durchlaufend - 100 Stück
BaerCoil® Drahtgewindeeinsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung in der Gewindereparatur. Die Einsätze schaffen auch tragfähige Verbindung in Werkstoffen mit geringer Scherfestigkeit und sind präzise und verschleißfest. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.BaerCoil® Drahtgewindeeinsätze sind die perfekte Lösung für eine langlebige, kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Sie schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit und sind präzise und verschleißfest. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen sowie in der Luft- und Raumfahrt.
BaerCoil® Gewindeeinsätze sind die perfekte Lösung für beschädigte Gewinde. Sie werden aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt. Danach erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Neuverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
BaerCoil® Gewindeeinsätze sind perfekt für Anwendungen, bei denen eine ausgewogene Verteilung der Kräfte erforderlich ist. Sie können sowohl statischen als auch dynamischen Belastungen standhalten und dabei helfen, Trägermaterial zu sparen.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
1/8 |
|---|---|
| Steigung |
28 |
| Abmessung |
G (BSP) 1/8 x 28 |
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
4,76 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Kalkulationsdurchmesser: 1,5 mal 3,175 mm = 4,76 mm Der Nenndurchmesser bei G (BSP) 1/8 beträgt ca. 9,73 mm, jedoch wird die Länge laut der Norm zur Kalkulation mit dem Durchmesser von 3,175 mm gerechnet |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
G (BSP): Britisches Standard Pipe Gewinde nach DIN ISO 228 - Zylindrisches Rohrgewinde |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
1/8 |
|---|---|
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
4,76 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,426 '' - 0,472 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
0,313 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
0,349 '' |
