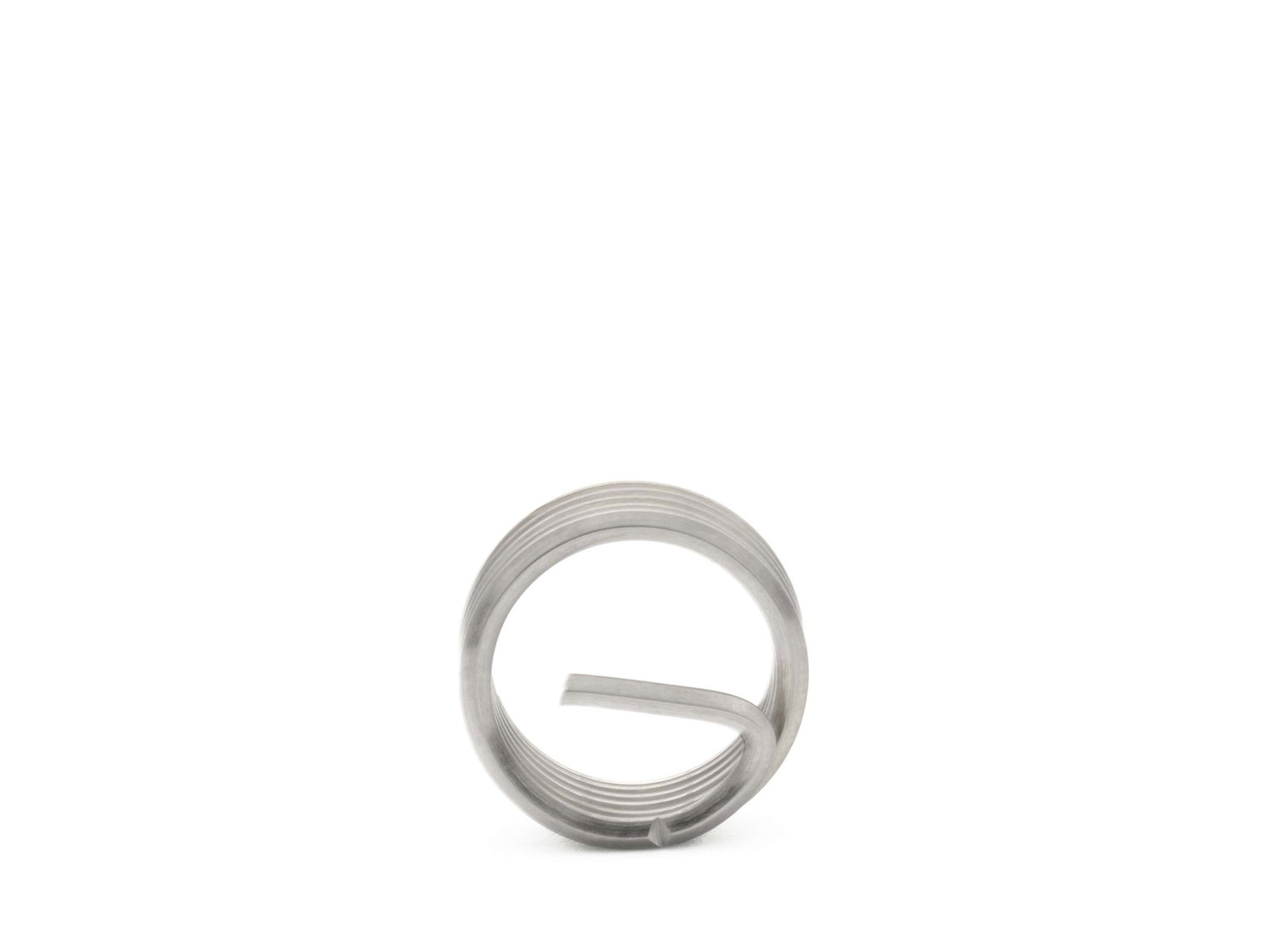

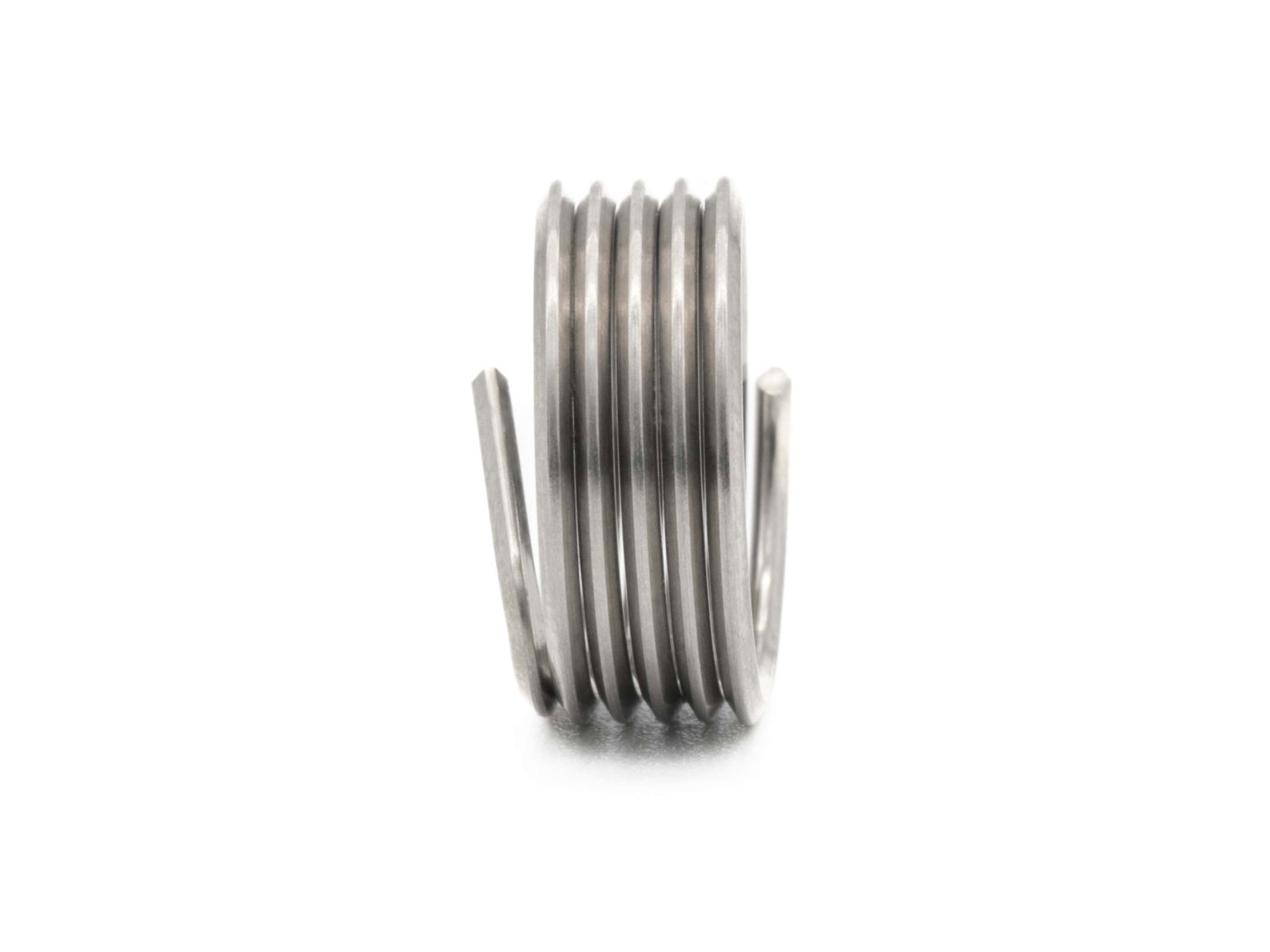

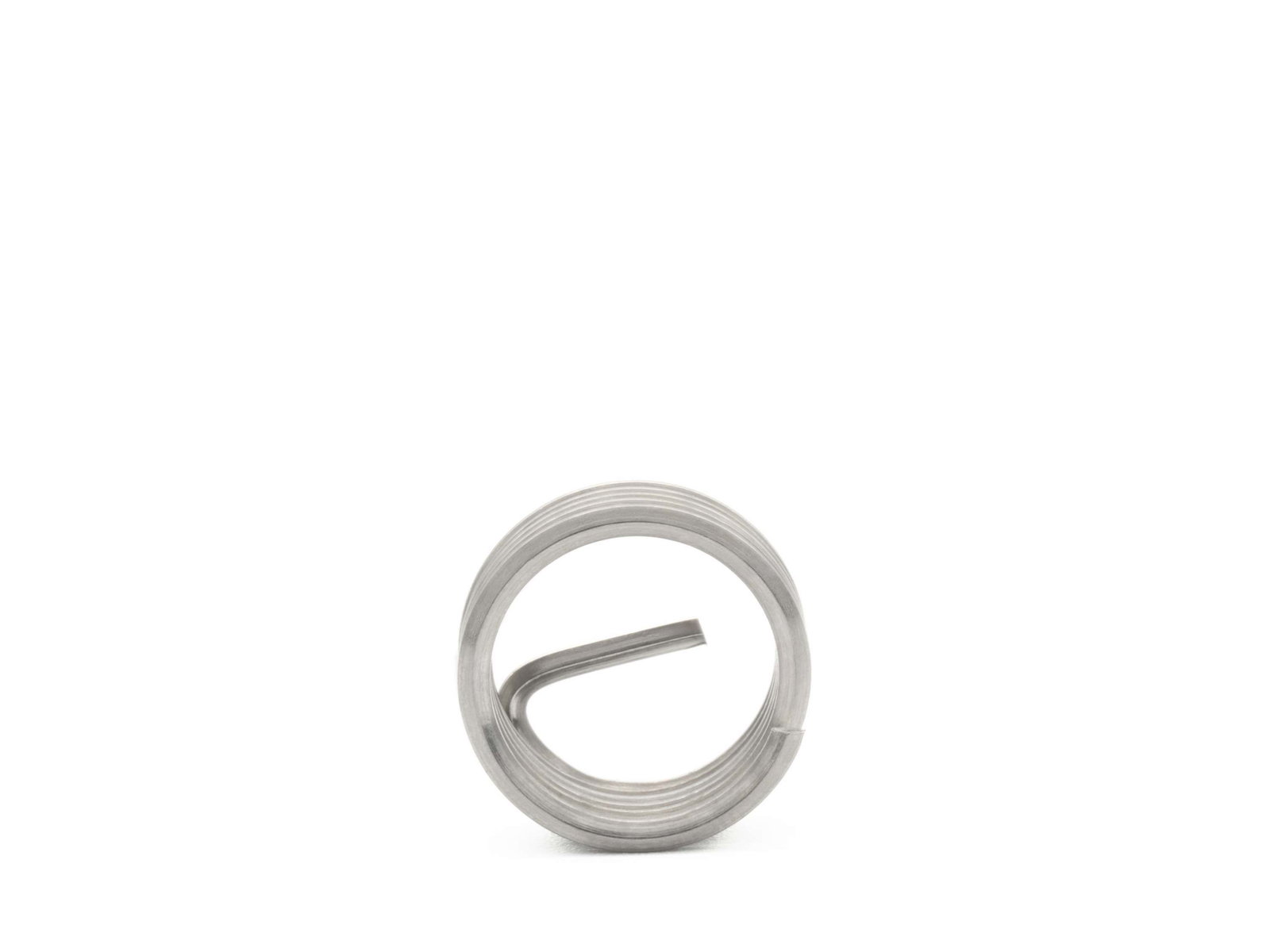

BaerCoil Drahtgewindeeinsätze G 3/4 x 14 - 2,0 D (38,1 mm) - frei durchlaufend - 5 Stück
BaerCoil Drahtgewindeeinsätze G 3/4 x 14 - 2,0 D (38,1 mm) - frei durchlaufend - 5 Stück
BaerCoil® Gewindeeinsätze sind die beste Lösung für Ihre Gewindereparatur! Mit ihnen können Sie langlebige und kraftvolle Gewindeverbindungen erschaffen. Die Einsätze sorgen auch dafür, dass Sie keinen Ausschuss haben und alles wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube wird fest in der Verankerung bleiben, ohne dass der Gewindeeinsatz verrutscht.
Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde - auch in Leichtbaukonstruktionen. Durch ihre Flexibilität können sie Steigungs- und Winkelfehler kompensieren und so eine optimale Kraftübertragung garantieren. BaerCoil® Gewindeeinsätze sind bereits jetzt wichtige Bestandteile in der Luft- und Fahrzeugindustrie und helfen dabei, das Trägermaterial zu verringern und kleinere, kürzere Schraubverbindungen einzusetzen.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
3/4 |
|---|---|
| Steigung |
14 |
| Abmessung |
G (BSP) 3/4 x 14 |
| Länge |
2,0 D |
| T (Länge im eingebauten Zustand) |
38,1 mm |
| Gewindelängen-Berechnung |
2,0 D heißt 2 mal Kalkulationsdurchmesser: 2 mal 19,05 mm = 38,1 mm Der Nenndurchmesser bei G (BSP) 3/4 beträgt ca. 26,44 mm, jedoch wird die Länge laut der Norm zur Kalkulation mit dem Durchmesser von 19,05 mm gerechnet |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
G (BSP): Britisches Standard Pipe Gewinde nach DIN ISO 228 - Zylindrisches Rohrgewinde |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
3/4 |
|---|---|
| Länge |
2,0 D |
| T (Länge im eingebauten Zustand) |
38,1 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
1,127 '' - 1,228 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
1,749 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
1,820 '' |
