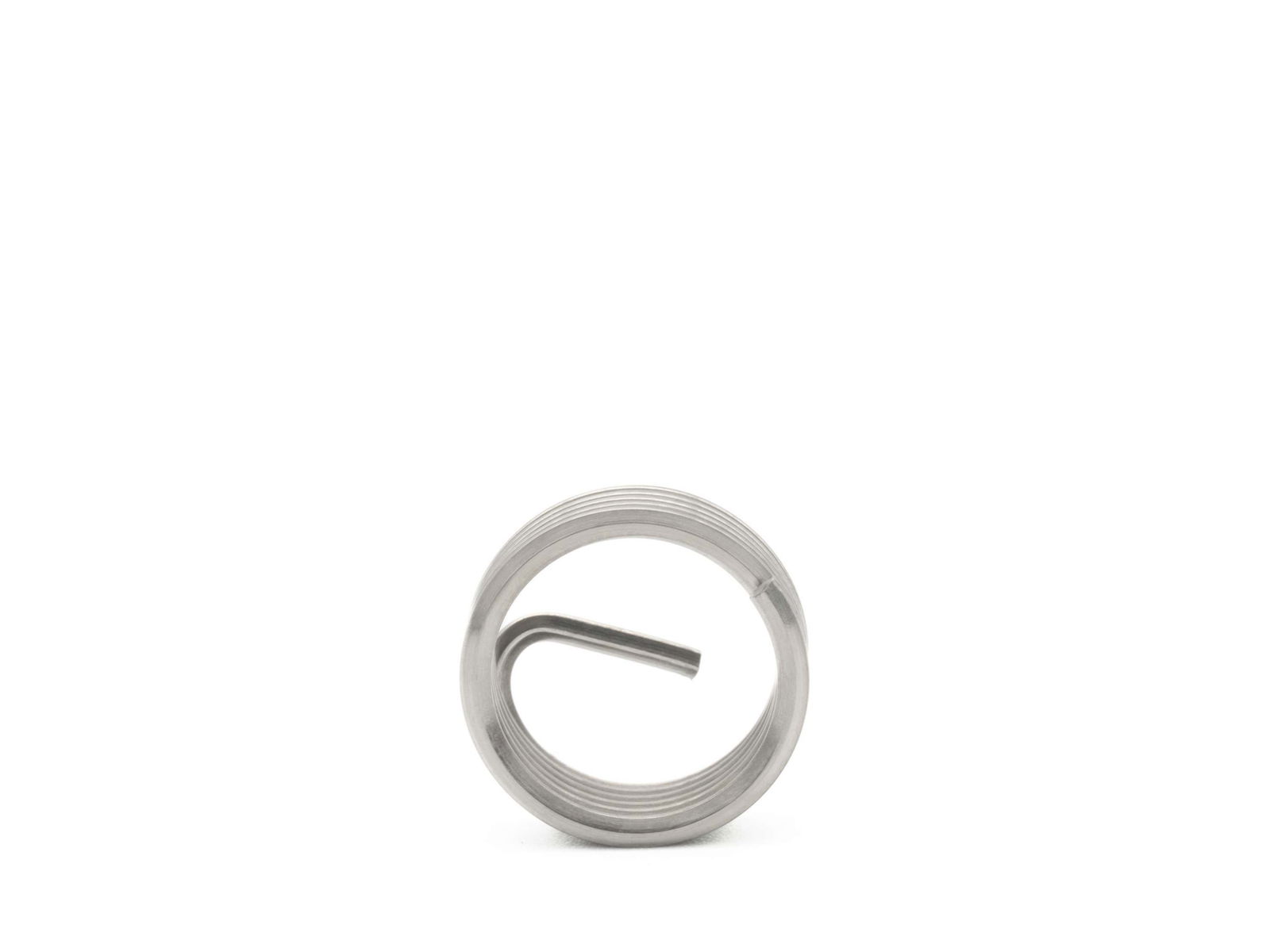

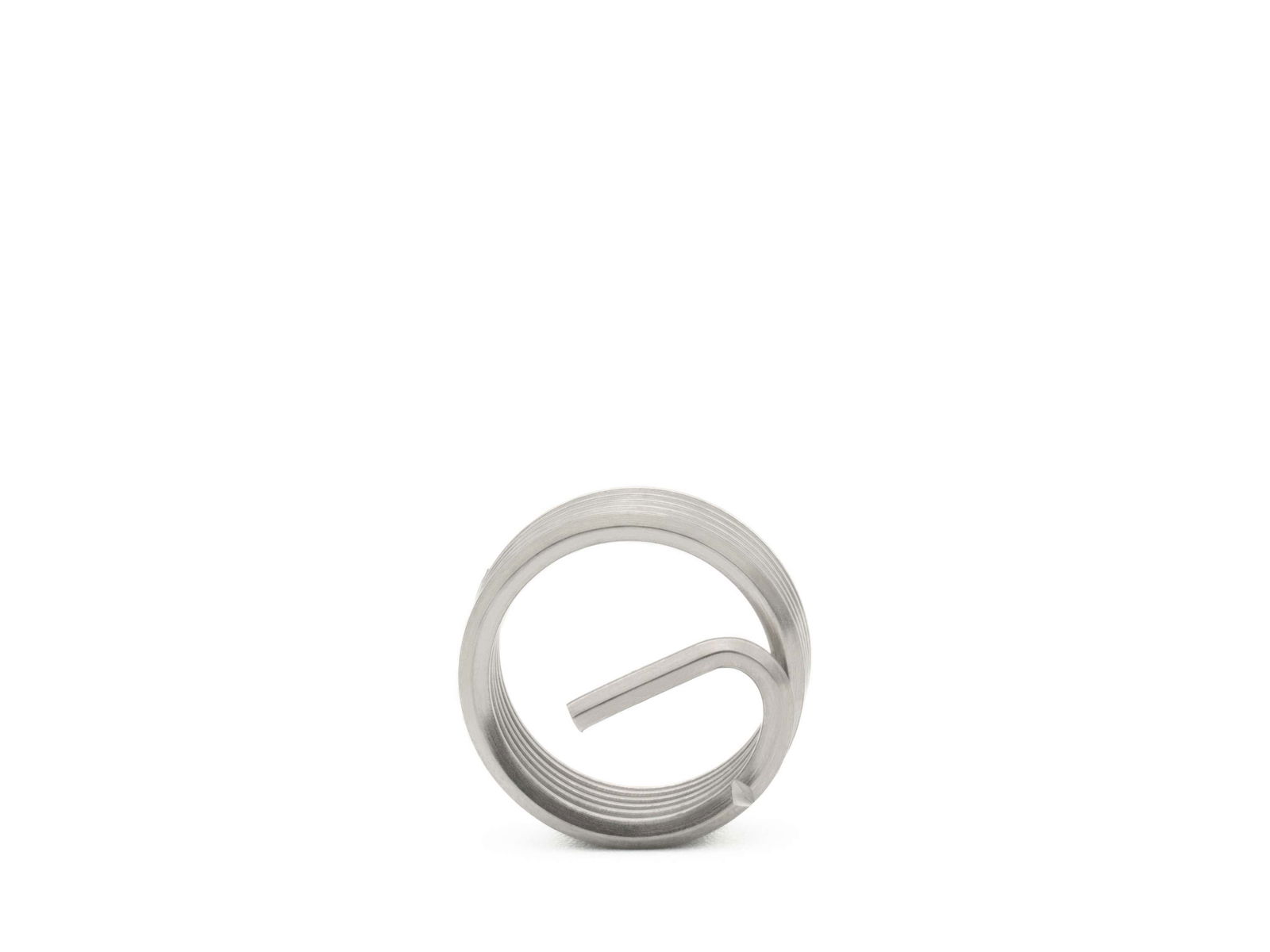

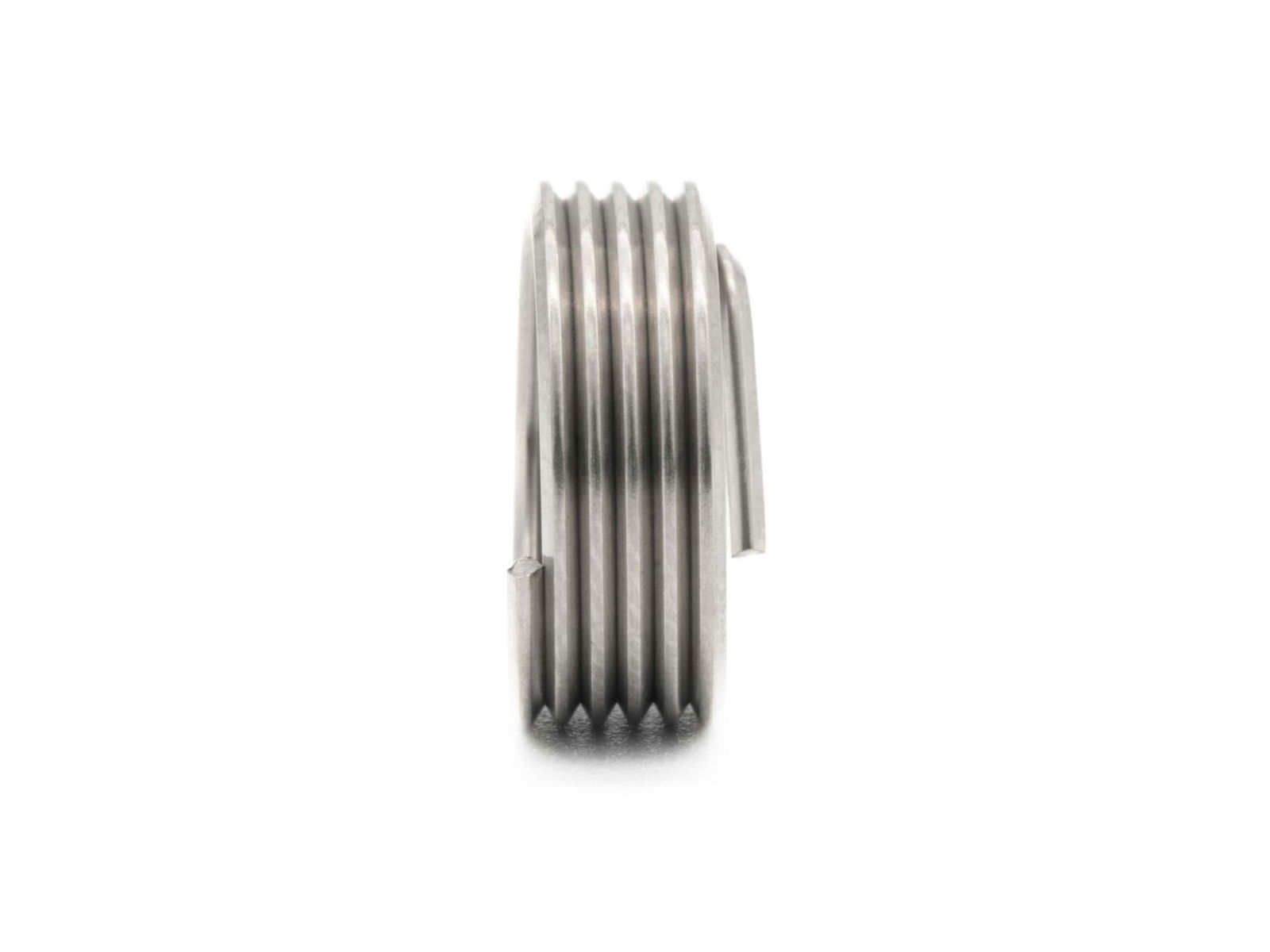

BaerCoil Drahtgewindeeinsätze G 5/8 x 14 - 1,5 D (23,81 mm) - frei durchlaufend - 10 Stück
BaerCoil Drahtgewindeeinsätze G 5/8 x 14 - 1,5 D (23,81 mm) - frei durchlaufend - 10 Stück
BaerCoil® Gewindeeinsätze sind die beste Lösung für alle Ihre Reparaturbedürfnisse! Mit ihnen können Sie langlebige und kraftvolle Verbindungen erschaffen. Diese Einsätze sorgen auch dafür, dass Sie keinen Ausschuss haben und alles wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube wird fest in der Verankerung bleiben, ohne dass der Gewindeeinsatz verrutscht.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde. Mit dem Einsatz von BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
BaerCoil® Gewindeeinsätze sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten gleichmäßig auf die einzelnen Gewindegänge verteilt werden. Auch kompensieren die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler, sodass eine optimale Kraftübertragung vom Bolzen zum Muttergewinde erreicht wird.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
5/8 |
|---|---|
| Steigung |
14 |
| Abmessung |
G (BSP) 5/8 x 14 |
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
23,81 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Kalkulationsdurchmesser: 1,5 mal 15,875 mm = 23,81 mm Der Nenndurchmesser bei G (BSP) 5/8 beträgt ca. 22,91 mm, jedoch wird die Länge laut der Norm zur Kalkulation mit dem Durchmesser von 15,875 mm gerechnet |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
G (BSP): Britisches Standard Pipe Gewinde nach DIN ISO 228 - Zylindrisches Rohrgewinde |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
5/8 |
|---|---|
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
23,81 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,988 '' - 1,078 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
1,186 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
1,257 '' |
