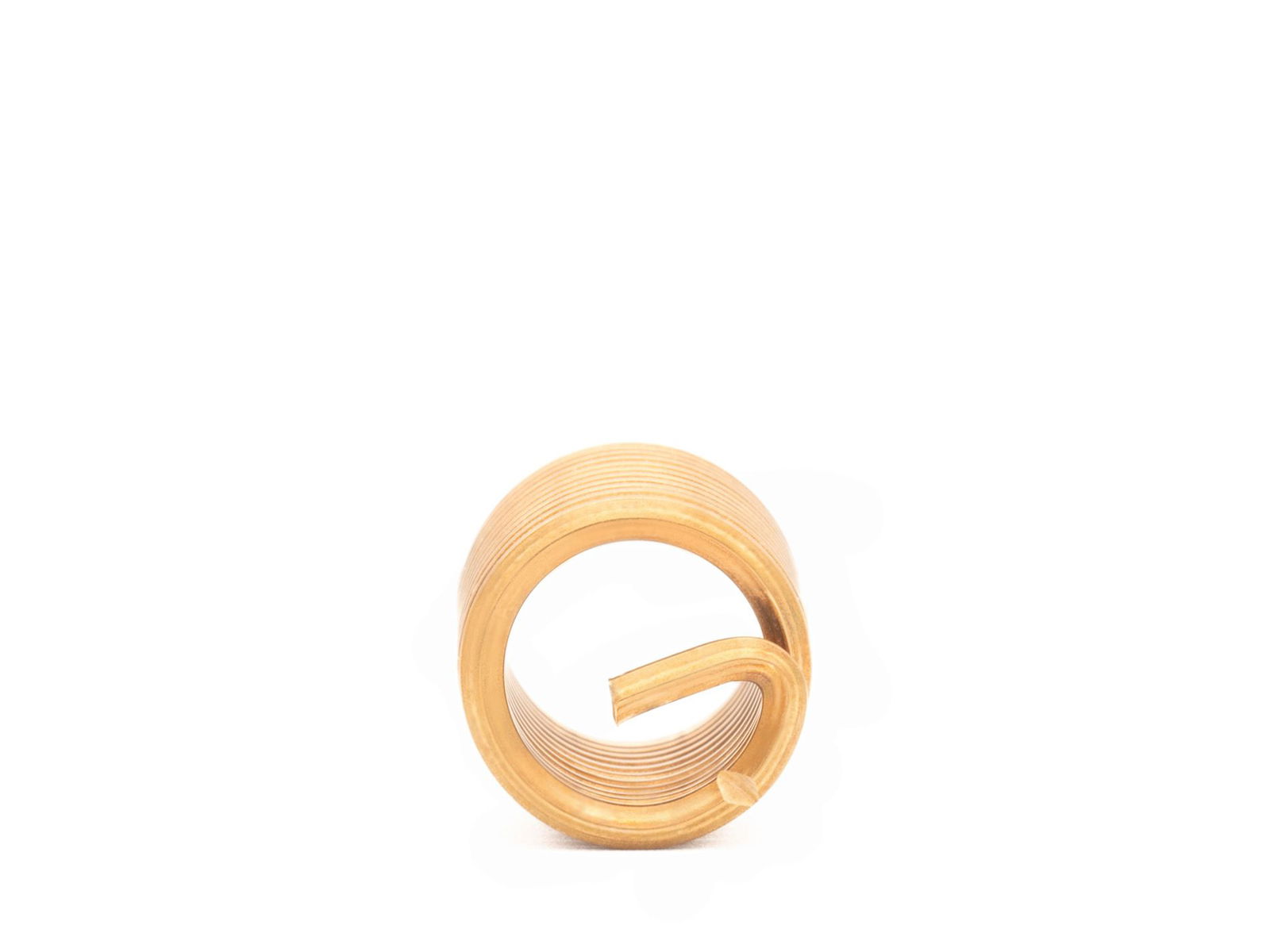

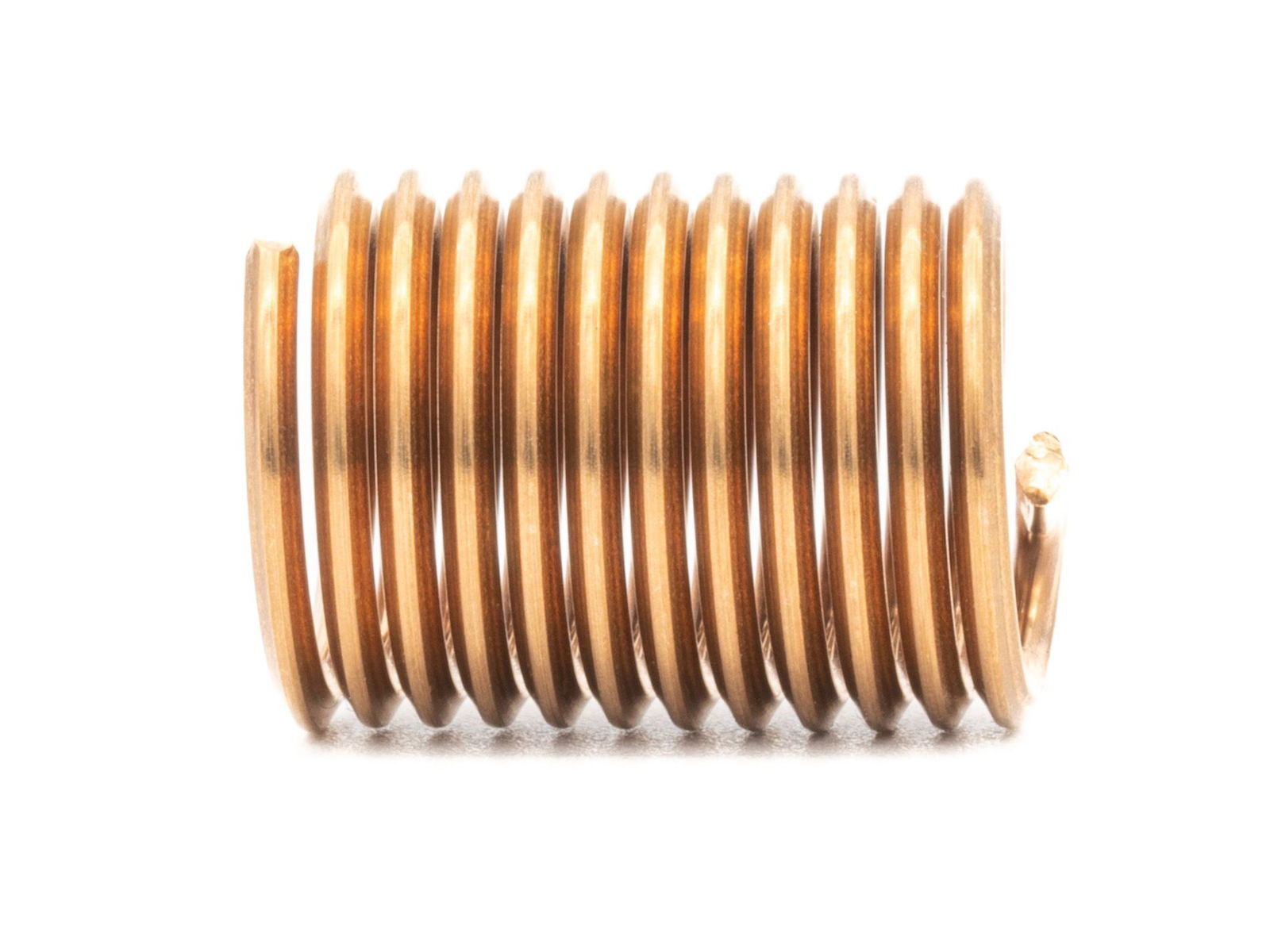

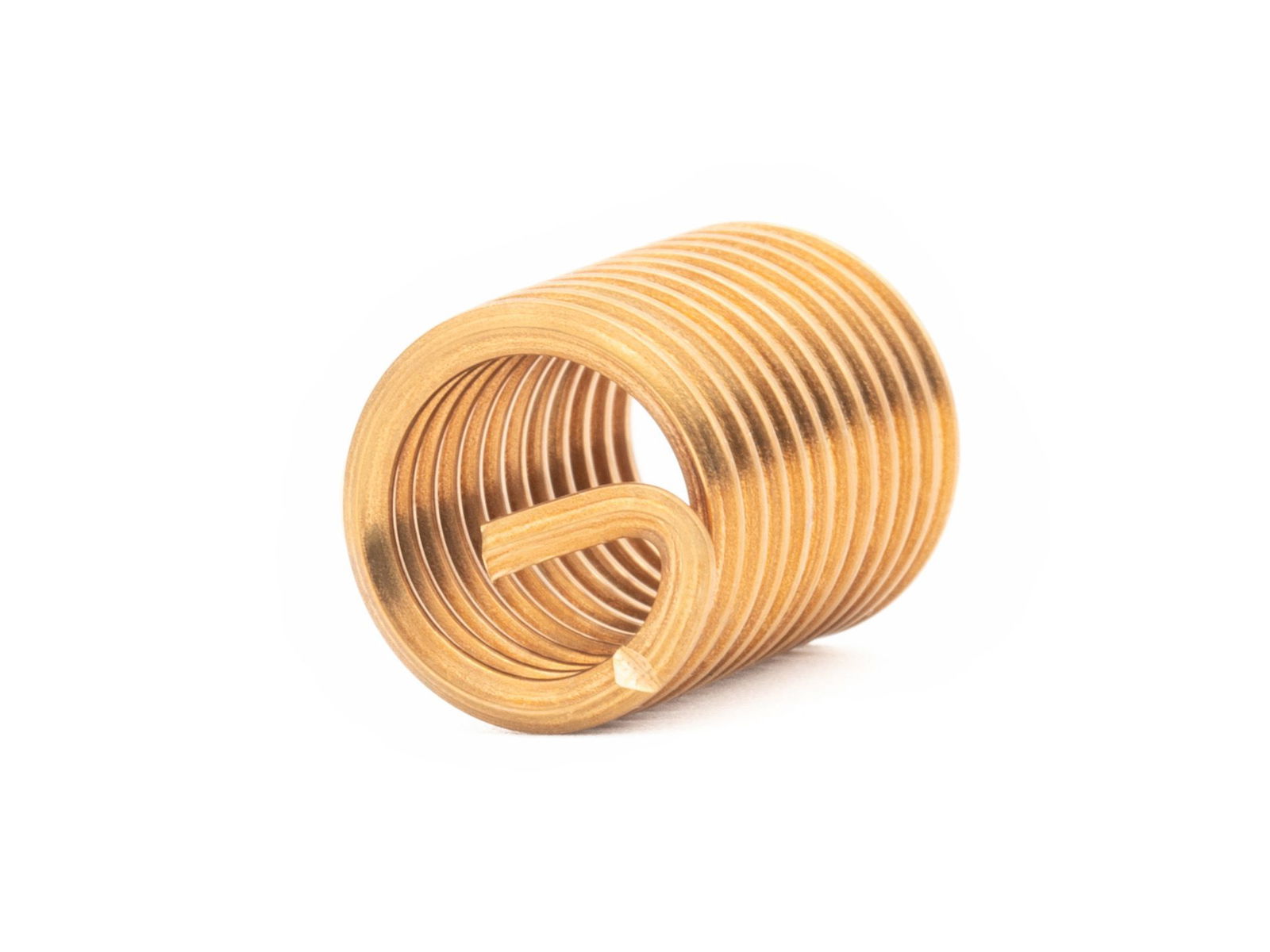

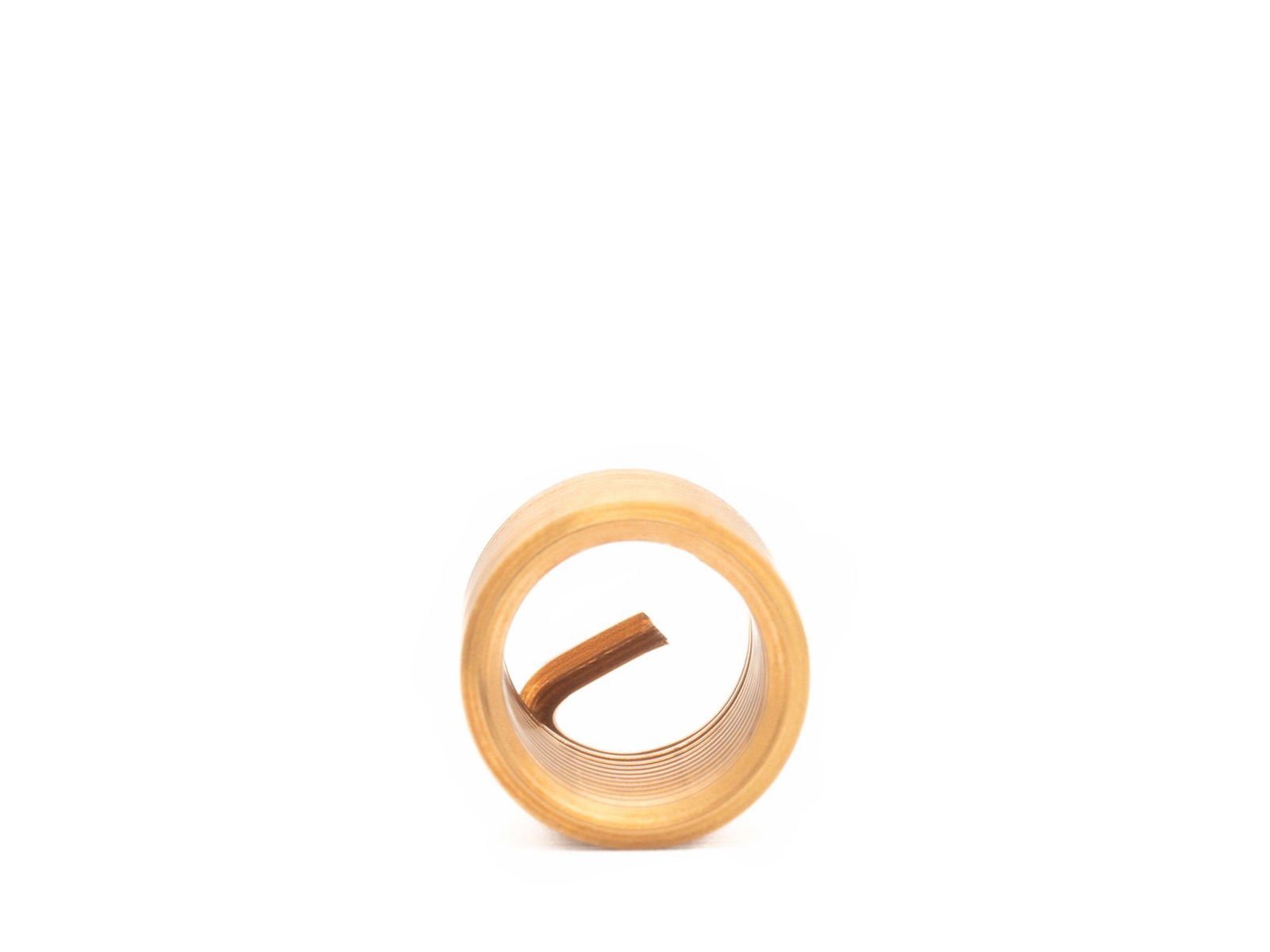

BaerCoil Drahtgewindeeinsätze M 10 x 1,5 - 2,0 D (20 mm) - frei durchlaufend - Bronze - 100 Stück
Ab Lager
Expressversand möglich
BaerCoil Drahtgewindeeinsätze M 10 x 1,5 - 2,0 D (20 mm) - frei durchlaufend - Bronze - 100 Stück
BaerCoil® Drahtgewindeeinsätze sorgen in der Gewindereparatur für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Die Einsätze schaffen auch tragfähige Verbindung in Werkstoffen mit geringer Scherfestigkeit. Gewindeeinsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.
BaerCoil® Gewindeeinsätze sind die perfekte Lösung für beschädigte Gewinde. Sie werden aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt. Danach erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Neuverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
Unsere Gewindeeinsätze sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensiert die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler, sodass eine optimale Kraftübertragung vom Bolzen zum Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze dabei, das Trägermaterial zu verringern und kleinere beziehungsweise kürzere Schraubverbindungen einzusetzen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau. Sie sparen deutlich Material ein und tragen zur Schonung der Ressourcen bei.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
10 |
|---|---|
| Steigung |
1,5 |
| Abmessung |
M 10 x 1,5 |
| Länge |
2,0 D |
| T (Länge im eingebauten Zustand) |
20 mm |
| Gewindelängen-Berechnung |
2,0 D heißt 2 mal Durchmesser: 2 mal 10 mm = 20 mm Der Nenndurchmesser bei M 10 beträgt 10 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020) |
| Zugfestigkeit bei Raumtemperatur |
> 900 N/mm² |
| Temperaturbeständigkeit |
250°C langzeitig 300°C kurzzeitig |
Einsatzzwecke
- Anwendungen in Seewasser
- Beste elektrische Leitfähigkeit
Merkmale
- Bewegungsgewinde
- Cr-Ni-Schrauben
- Cu-Werkstücke
- Nichtmagnetisch
Technische Zeichnung
| Durchmesser |
10 |
|---|---|
| Länge |
2,0 D |
| T (Länge im eingebauten Zustand) |
20 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
11,74 mm - 12,50 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
25,25 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
26,75 mm |
