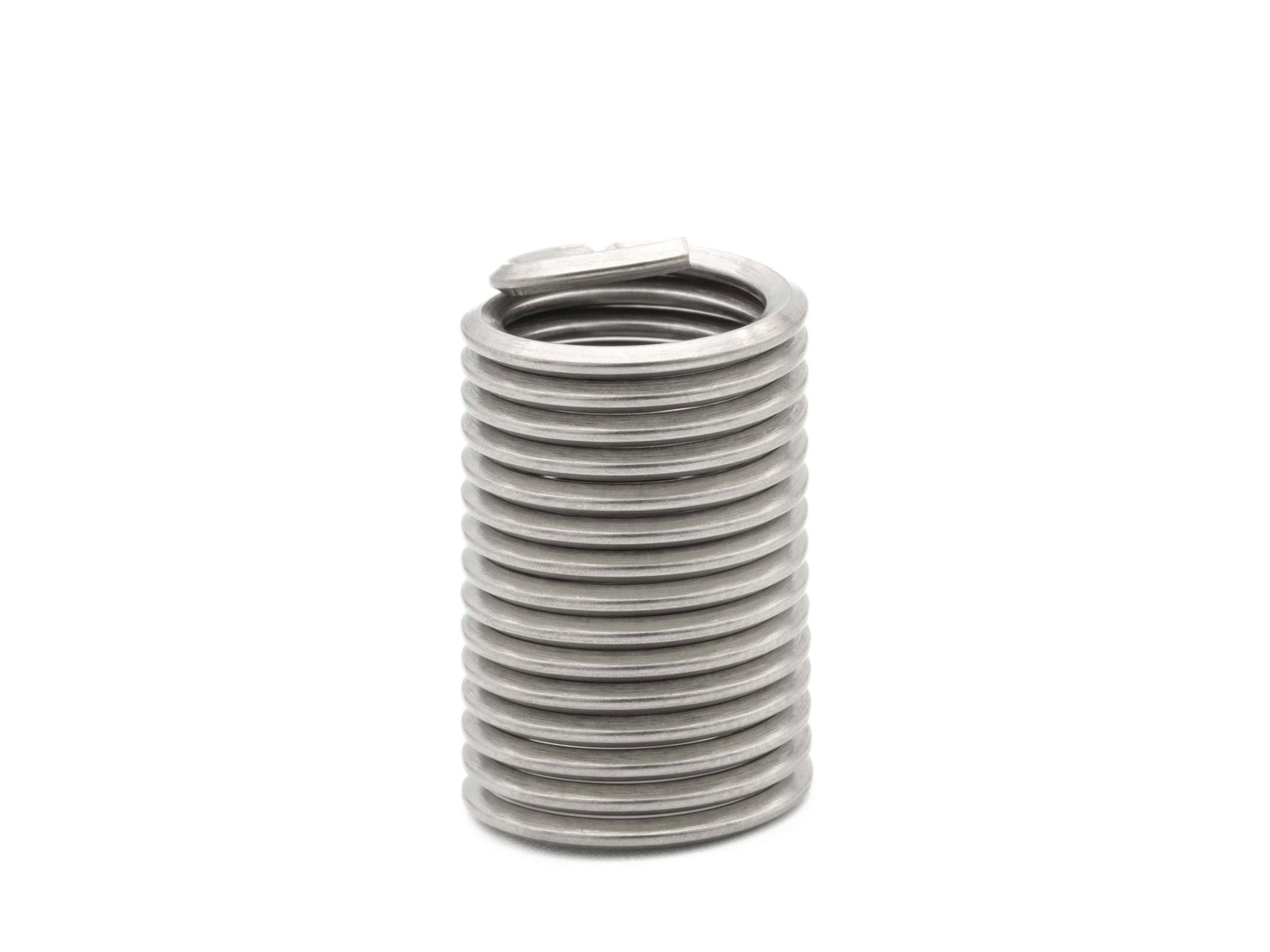

BaerCoil Drahtgewindeeinsätze M 20 x 2,0 - 2,5 D (50 mm) - frei durchlaufend - 25 Stück


BaerCoil® Drahtgewindeeinsätze sind die perfekte Lösung für eine langlebige, kraftvolle Gewindeverbindung und Mit den BaerCoil® Drahtgewindeeinsätzen erschaffen Sie perfekte, langlebige und kraftvolle Gewindeverbindungen. Gleichzeitig wird durch die Verwendung von Drahtgewindeeinsätzen Ausschussrückgewinnung betrieben und tragfähige Verbindungen in Werkstoffe mit geringer Scherfestigkeit ermöglicht. Daher finden Drahtgewindeeinsätze häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen sowie in der Luft- und Raumfahrt.

Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde - bei gleichbeibendem Nenndurchmesser! Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.

BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde - auch in Leichtbaukonstruktionen. Durch ihre Flexibilität können sie Steigungs- und Winkelfehler kompensieren und so eine optimale Kraftübertragung garantieren. BaerCoil® Gewindeeinsätze sind bereits jetzt wichtige Bestandteile in der Luft- und Fahrzeugindustrie und helfen dabei, das Trägermaterial zu verringern und kleinere, kürzere Schraubverbindungen einzusetzen.

BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 20
Steigung 2,0
Abmessung MF 20 x 2,0
Länge 2,5 D
T (Länge im eingebauten Zustand) 50 mm
Gewindelängen-Berechnung 2,5 D heißt 2,5 mal Durchmesser: 2,5 mal 20 mm = 50 mm
Der Nenndurchmesser bei MF 20 beträgt 20 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm MF: Metrisches ISO-Feingewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Typ frei durchlaufend
Material Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301)
Zugfestigkeit bei Raumtemperatur >1400 N/mm²
Temperaturbeständigkeit 315°C langzeitig
425°C kurzzeitig

Einsatzzwecke

Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung

Technische Zeichnung

Technische Zeichnung BaerCoil Gewindeeinsatz
Durchmesser 20
Länge 2,5 D
T (Länge im eingebauten Zustand) 50 mm
F (Min. - Max. Außendurchmesser vor Einbau) 22,31 mm - 24,05 mm
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 57,00 mm
D (Mindesttiefe des Kernloches, ohne Spitze) 59,00 mm

Inhalt

25

Video Gebrauchsanweisung

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Zubehör

BaerCoil HSSG Einschnittgewindebohrer M 20 x 2,0 EG (mit Übermaß für Drahtgewindeeinsätze) Express möglich
BaerCoil HSSG Einschnittgewindebohrer M 20 x 2,0 EG (mit Übermaß für Drahtgewindeeinsätze)
  • Bestellung bis morgen, 14:00 Uhr, voraussichtliche Lieferung Do., 19. Nov. – Fr., 20. Nov.
  • Expressversand: Bestellung bis morgen, 13:00 Uhr, Lieferung Do., 19. Nov.
Ab Lager Artikel-Nr. B3039-1
42,01 € inkl. MwSt.
Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.
BaerCoil Ausdrehwerkzeug M 11 - M 24 Express möglich
BaerCoil Ausdrehwerkzeug M 11 - M 24
  • Bestellung bis morgen, 14:00 Uhr, voraussichtliche Lieferung Do., 19. Nov. – Fr., 20. Nov.
  • Expressversand: Bestellung bis morgen, 13:00 Uhr, Lieferung Do., 19. Nov.
Ab Lager Artikel-Nr. B7053
47,98 € inkl. MwSt.
Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.
BaerCoil HSS Spiralbohrer mit abgesenktem Schaft 20,50 mm Express möglich
BaerCoil HSS Spiralbohrer mit abgesenktem Schaft 20,50 mm
  • Bestellung bis morgen, 14:00 Uhr, voraussichtliche Lieferung Do., 19. Nov. – Fr., 20. Nov.
  • Expressversand: Bestellung bis morgen, 13:00 Uhr, Lieferung Do., 19. Nov.
Ab Lager Artikel-Nr. 111205
71,52 € inkl. MwSt.
Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.
BaerCoil Einbauwerkzeug M 20 (und mehr) Express möglich
BaerCoil Einbauwerkzeug M 20 (und mehr)
  • Bestellung bis morgen, 14:00 Uhr, voraussichtliche Lieferung Do., 19. Nov. – Fr., 20. Nov.
  • Expressversand: Bestellung bis morgen, 13:00 Uhr, Lieferung Do., 19. Nov.
Ab Lager Artikel-Nr. EBW20
35,59 € inkl. MwSt.
Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.
