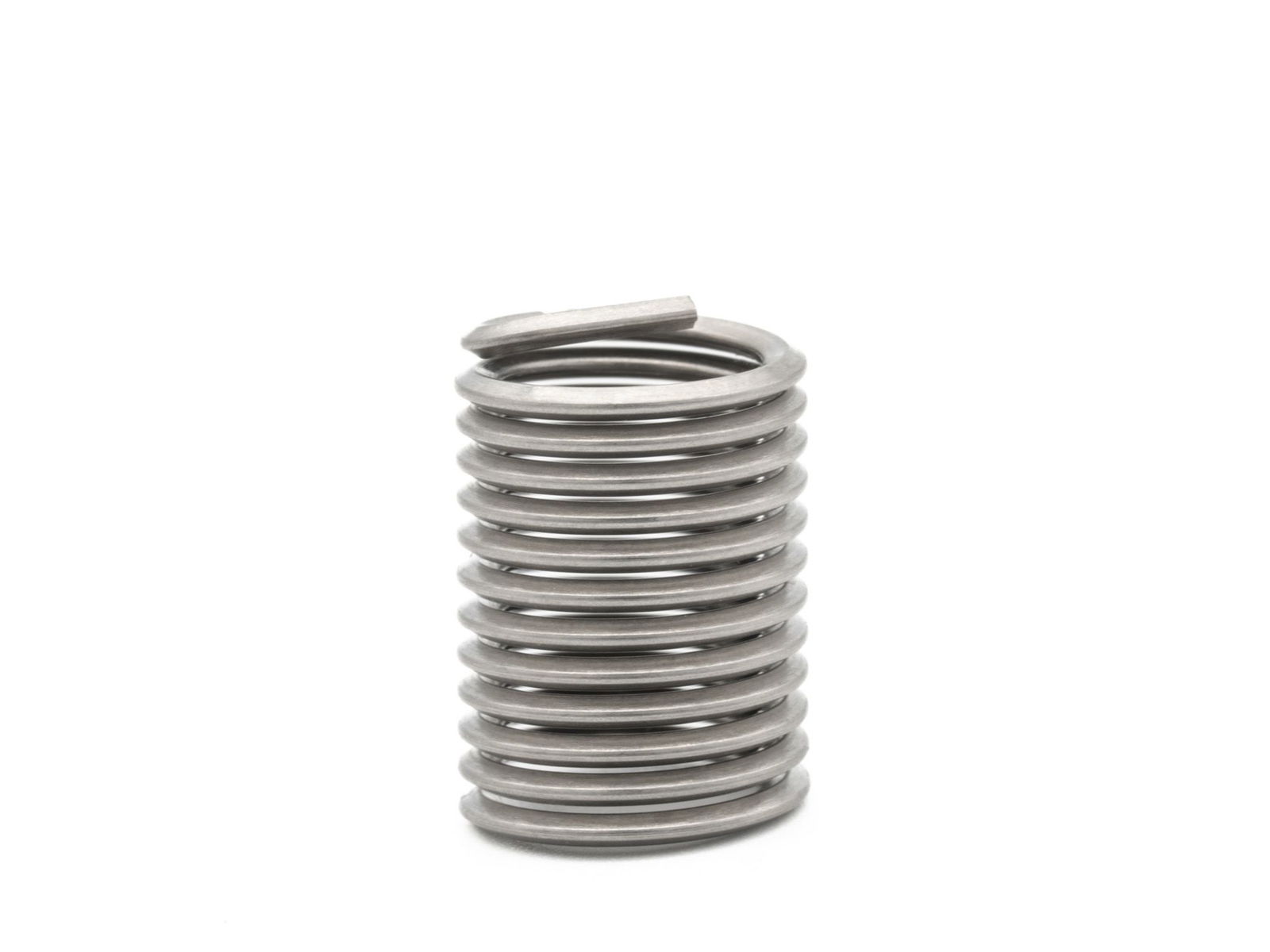

BaerCoil Drahtgewindeeinsätze M 24 x 3,0 - 2,0 D (48 mm) - frei durchlaufend - 25 Stück
BaerCoil Drahtgewindeeinsätze M 24 x 3,0 - 2,0 D (48 mm) - frei durchlaufend - 25 Stück
BaerCoil® Drahtgewindeeinsätze sorgen in der Gewindereparatur für eine langlebige und kraftvolle Verbindung. Die Einsätze schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit. Gewindeeinsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze findet man häufig in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktion sowie in der Luft- und Raumfahrt wieder.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde. Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten.
BaerCoil® Gewindeeinsätze sind ein unerlässlicher Bestandteil in der Luftfahrt und im Fahrzeugbau. Sie sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensieren die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler, sodass eine optimale Kraftübertragung vom Bolzen zum Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze dabei, das Trägermaterial zu verringern und kleinere beziehungsweise kürzere Schraubverbindungen einzusetzen. Dank ihrer Vielseitigkeit und Zuverlässigkeit sind BaerCoil® Gewindeeinsätze heute ein unverzichtbarer Bestandteil in vielen Industrien.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
Durchmesser |
24 |
---|---|
Steigung |
3,0 |
Abmessung |
M 24 x 3,0 |
Länge |
2,0 D |
T (Länge im eingebauten Zustand) |
48 mm |
Gewindelängen-Berechnung |
2,0 D heißt 2 mal Durchmesser: 2 mal 24 mm = 48 mm Der Nenndurchmesser bei M 24 beträgt 24 mm |
Eigenschaften
Produktgruppe |
Drahtgewindeeinsätze |
---|---|
Produktart |
BaerCoil Drahtgewindeeinsätze |
Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
Toleranz |
ISO2/6H |
Richtung |
Rechts |
Typ |
frei durchlaufend |
Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
Durchmesser |
24 |
---|---|
Länge |
2,0 D |
T (Länge im eingebauten Zustand) |
48 mm |
F (Min. - Max. Außendurchmesser vor Einbau) |
27,43 mm - 29,00 mm |
P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
B (Gewindetiefe mit Anschnitt) |
58,50 mm |
D (Mindesttiefe des Kernloches, ohne Spitze) |
61,50 mm |
