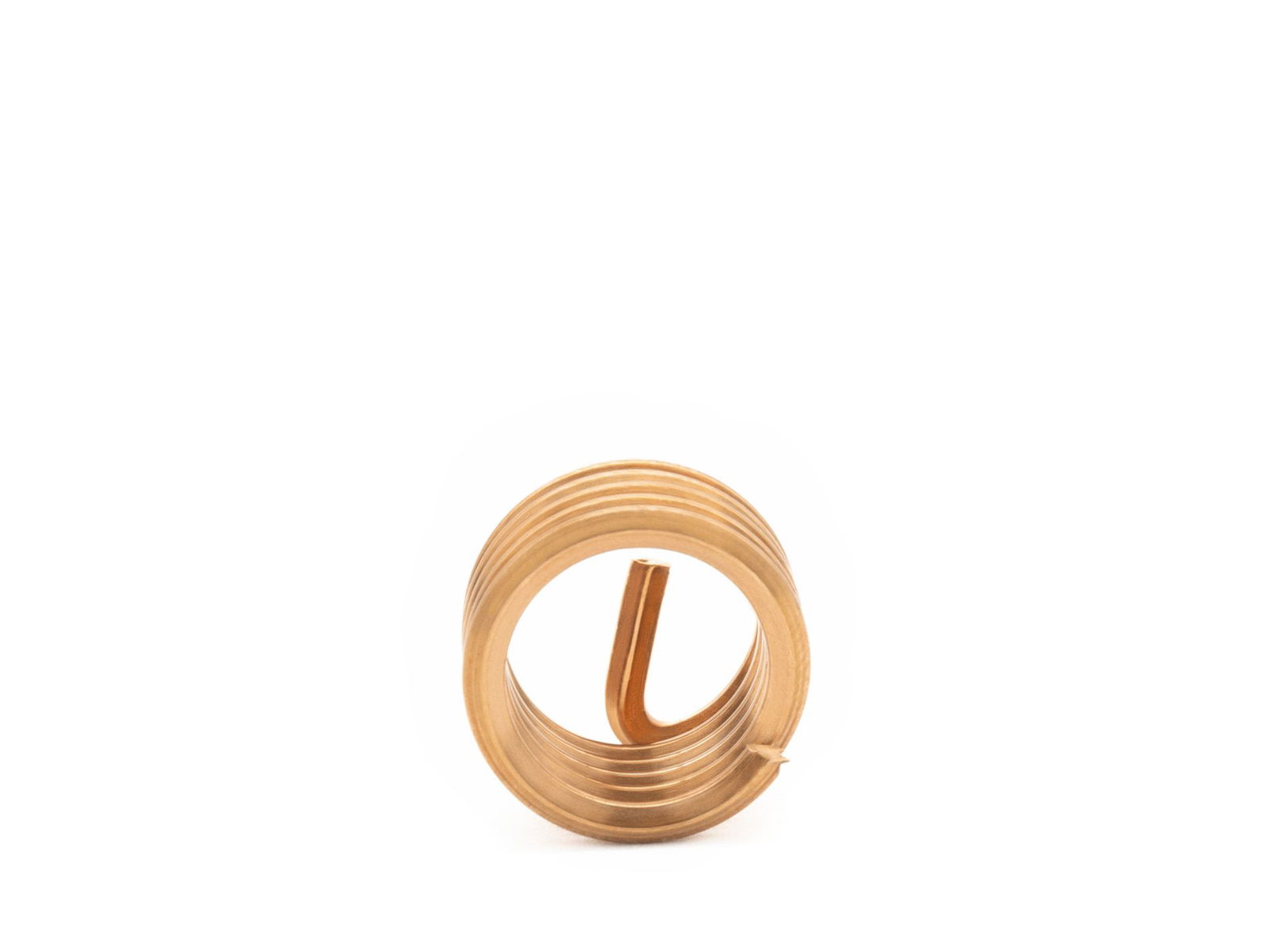

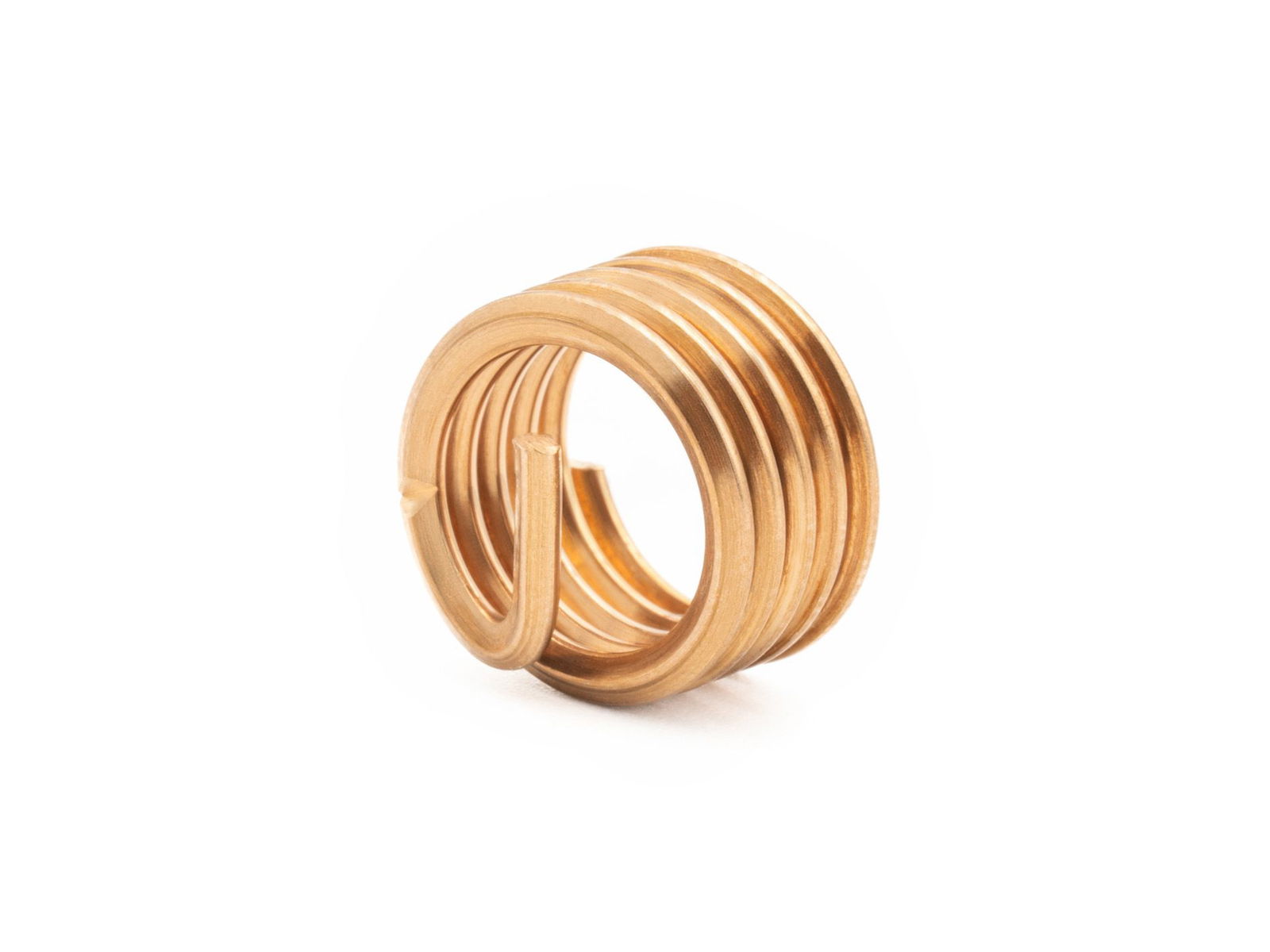

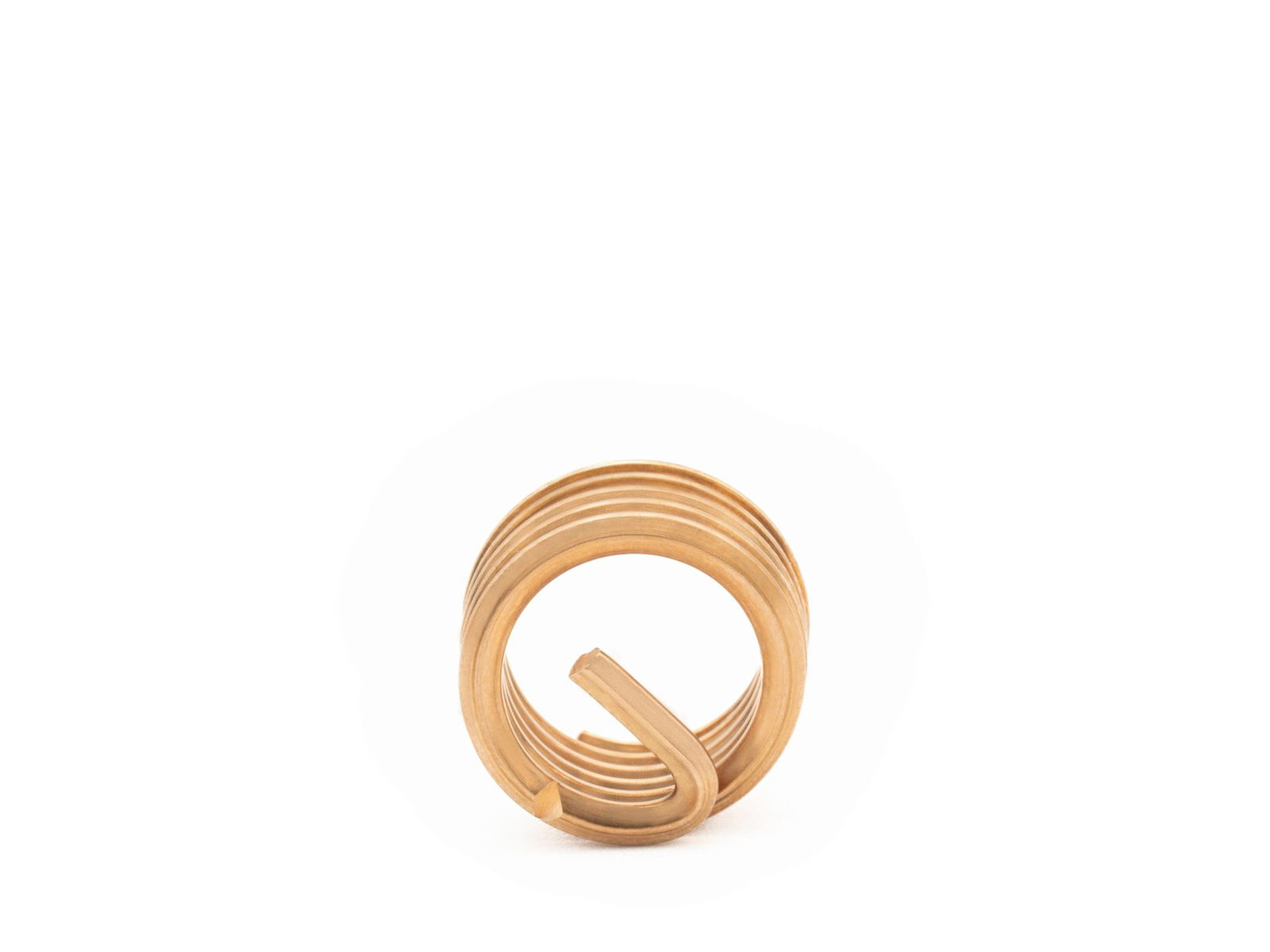

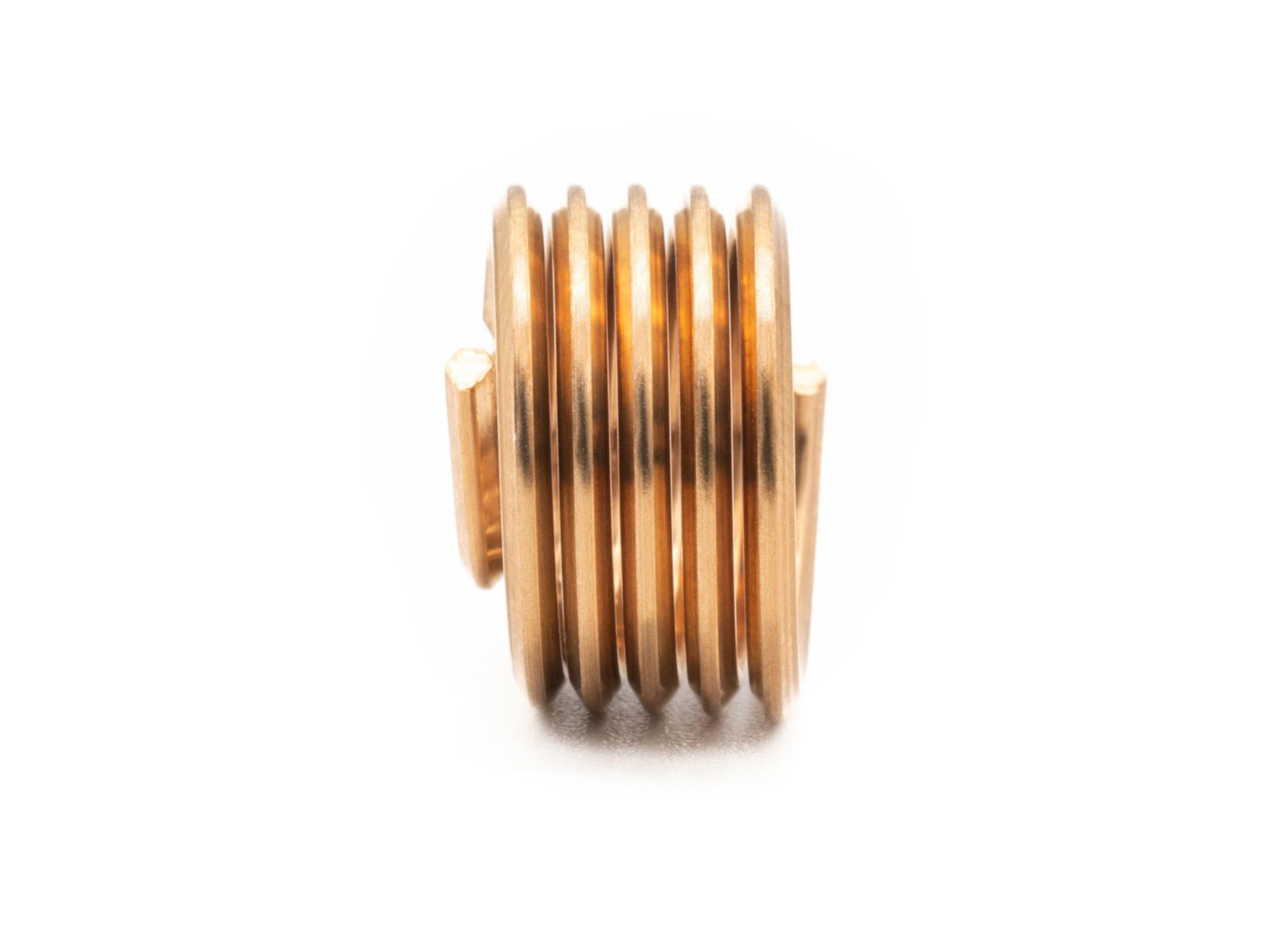

BaerCoil Drahtgewindeeinsätze M 3 x 0,5 - 1,0 D (3 mm) - frei durchlaufend - Bronze - 100 Stück
BaerCoil Drahtgewindeeinsätze M 3 x 0,5 - 1,0 D (3 mm) - frei durchlaufend - Bronze - 100 Stück
BaerCoil® Gewindeeinsätze sind die beste Lösung für Ihre Gewindereparatur! Mit ihnen können Sie langlebige und kraftvolle Gewindeverbindungen erschaffen. Die Einsätze sorgen auch dafür, dass Sie keinen Ausschuss haben und alles wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube wird fest in der Verankerung bleiben, ohne dass der Gewindeeinsatz verrutscht.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde - bei gleichbeibendem Nenndurchmesser! Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sind ausgeklügelte Konstruktionselemente, die für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde sorgen. Sie kompensieren Steigungs- und Winkelfehler und verteilen so statische und dynamische Betriebslasten gleichmäßig auf alle Gewindegänge. Dies ist besonders wichtig in Leichtbaukonstruktionen, bei denen das Trägermaterial reduziert werden soll. BaerCoil® Gewindeeinsätze ermöglichen es, kleinere und kürzere Schraubverbindungen einzusetzen. Sie sind heute bereits ein wichtiger Bestandteil der Luft- und Fahrzeugindustrie.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
3 |
|---|---|
| Steigung |
0,5 |
| Abmessung |
M 3 x 0,5 |
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
3 mm |
| Gewindelängen-Berechnung |
1,0 D heißt 1 mal Durchmesser: 1 mal 3 mm = 3 mm Der Nenndurchmesser bei M 3 beträgt 3 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020) |
| Zugfestigkeit bei Raumtemperatur |
> 900 N/mm² |
| Temperaturbeständigkeit |
250°C langzeitig 300°C kurzzeitig |
Einsatzzwecke
- Anwendungen in Seewasser
- Beste elektrische Leitfähigkeit
Merkmale
- Bewegungsgewinde
- Cr-Ni-Schrauben
- Cu-Werkstücke
- Nichtmagnetisch
Technische Zeichnung
| Durchmesser |
3 |
|---|---|
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
3 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
3,60 mm - 4,35 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
4,75 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
5,25 mm |
