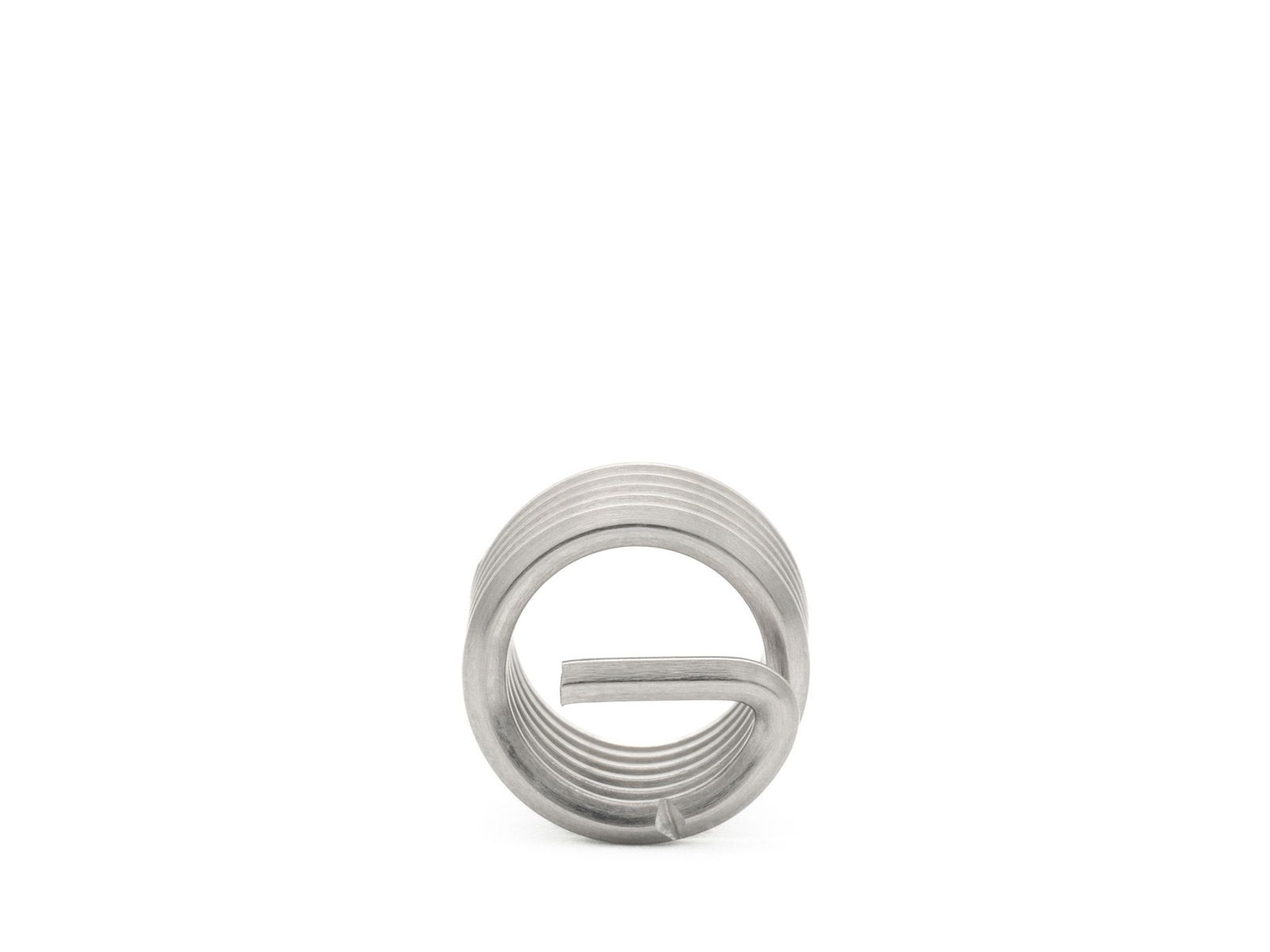

BaerCoil Drahtgewindeeinsätze M 3 x 0,5 - 1,0 D (3 mm) - frei durchlaufend - Inconel X750 - 100 St.
BaerCoil Drahtgewindeeinsätze M 3 x 0,5 - 1,0 D (3 mm) - frei durchlaufend - Inconel X750 - 100 St.
BaerCoil® Drahtgewindeeinsätze sind die perfekte Lösung für eine langlebige, kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Sie schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit und sind präzise und verschleißfest. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen sowie in der Luft- und Raumfahrt.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde. Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten.
BaerCoil® Gewindeeinsätze sind unerlässlich für optimale Kraftübertragung in Leichtbaukonstruktionen. Sie sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensiert die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler. BaerCoil® Gewindeeinsätze sparen nicht nur Zeit und Kosten, sondern sind auch wesentlich leichter und kompakter als herkömmliche Schraubverbindungen.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
3 |
|---|---|
| Steigung |
0,5 |
| Abmessung |
M 3 x 0,5 |
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
3 mm |
| Gewindelängen-Berechnung |
1,0 D heißt 1 mal Durchmesser: 1 mal 3 mm = 3 mm
Der Nenndurchmesser bei M 3 beträgt 3 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Inconel X750 (NiCr15Fe7TiAl, Werkstoff-Nr.: 2.4669) |
| Zugfestigkeit bei Raumtemperatur |
>1150 N/mm² |
| Temperaturbeständigkeit |
550°C langzeitig 750°C kurzzeitig |
Einsatzzwecke
- Luft- und Raumfahrt
- Turbolader
- Flugtriebwerke
- Turbinen
- Wärmekraftanlagen
Merkmale
- hohe thermische Beständigkeit
- hoher Korrosionsschutz
Technische Zeichnung
| Durchmesser |
3 |
|---|---|
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
3 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
3,60 mm - 4,35 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
4,75 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
5,25 mm |
