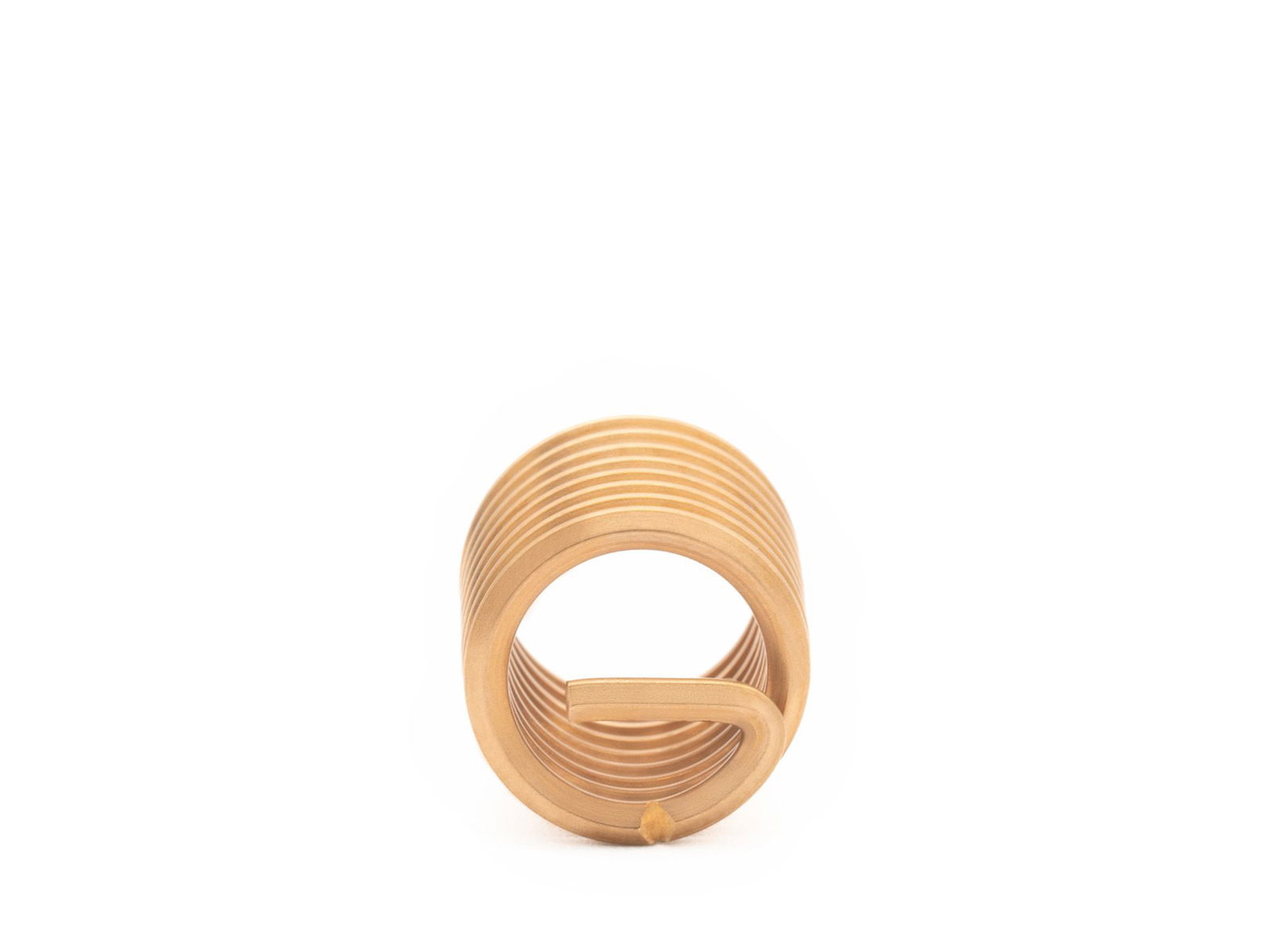

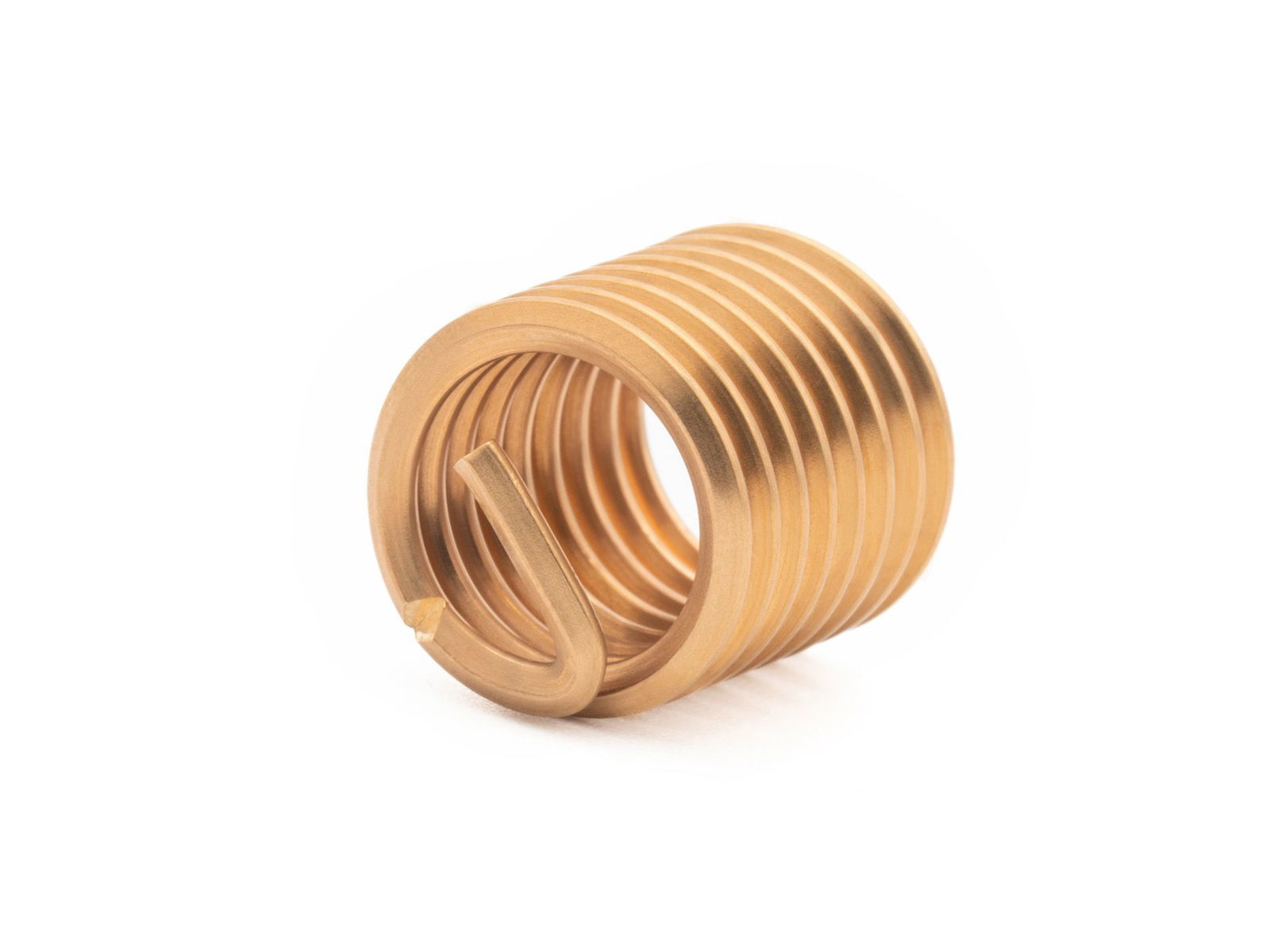

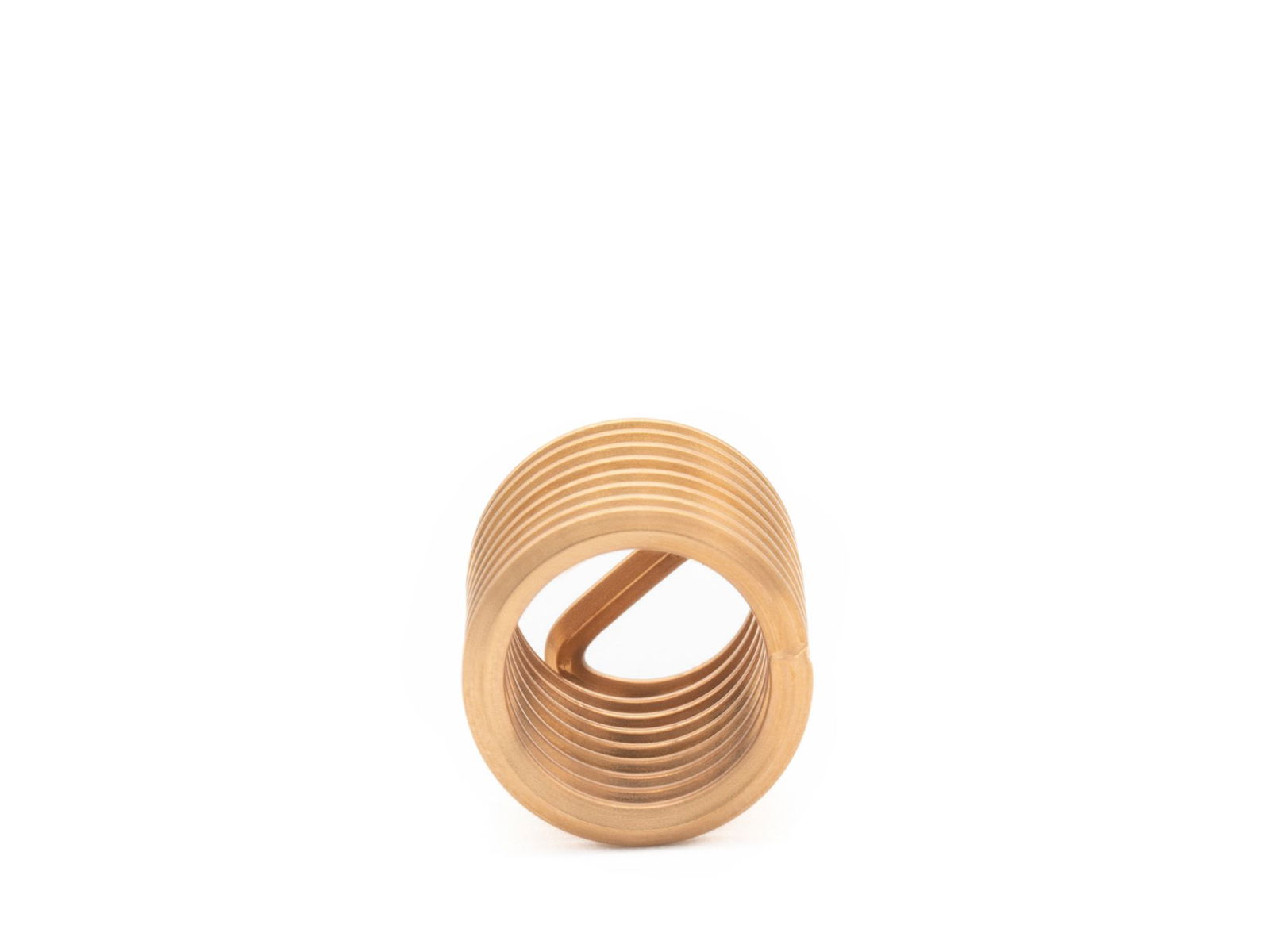

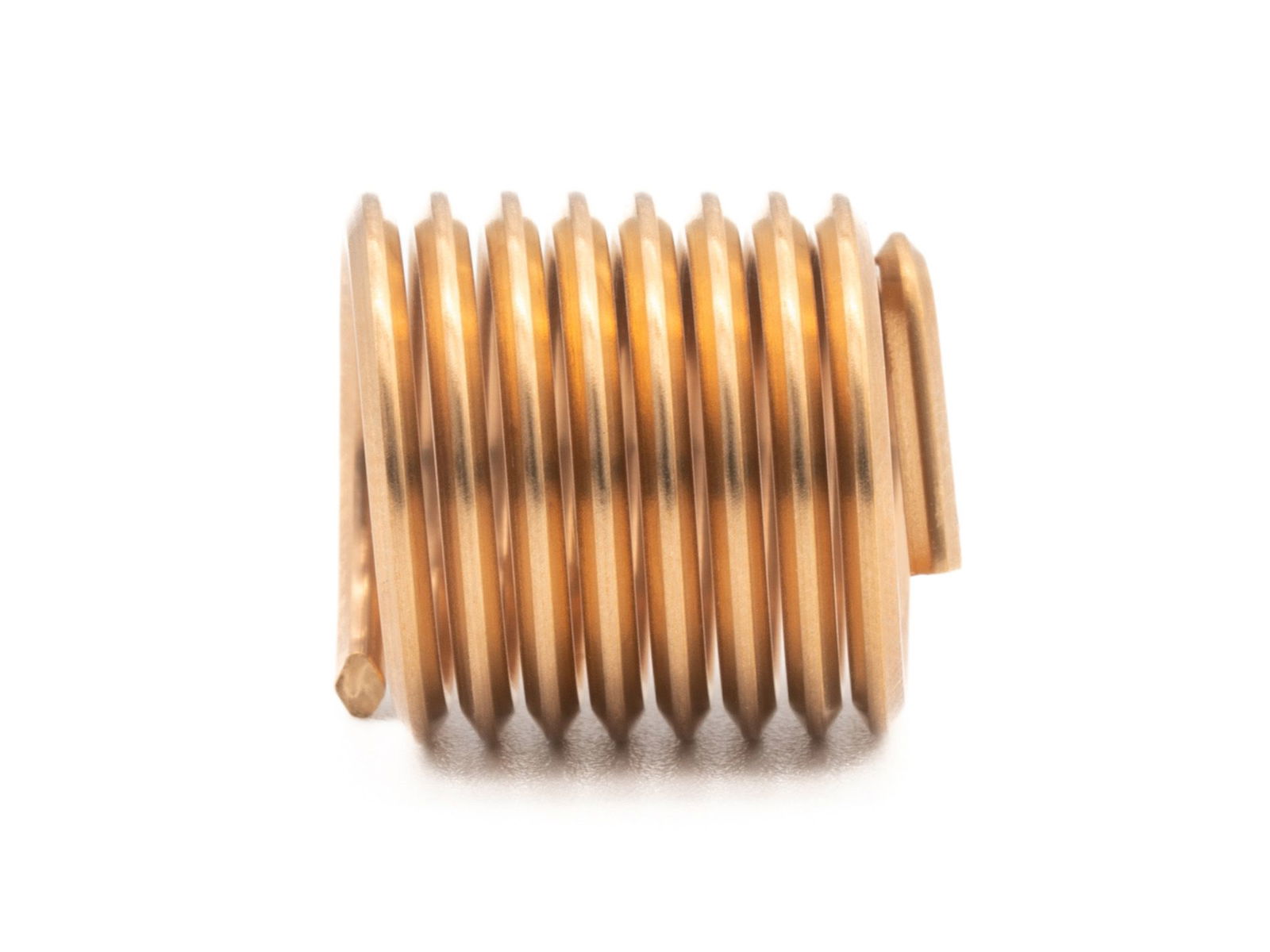

BaerCoil Drahtgewindeeinsätze M 3 x 0,5 - 1,5 D (4,5 mm) - frei durchlaufend - Bronze - 100 Stück
BaerCoil Drahtgewindeeinsätze M 3 x 0,5 - 1,5 D (4,5 mm) - frei durchlaufend - Bronze - 100 Stück
BaerCoil® Gewindeeinsätze sind die perfekte Lösung für Ihre Gewindereparaturbedürfnisse! Diese Einsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung.
Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sind unerlässlich für optimale Kraftübertragung in Leichtbaukonstruktionen. Sie sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensiert die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler. BaerCoil® Gewindeeinsätze sparen nicht nur Zeit und Kosten, sondern sind auch wesentlich leichter und kompakter als herkömmliche Schraubverbindungen.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
3 |
|---|---|
| Steigung |
0,5 |
| Abmessung |
M 3 x 0,5 |
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
4,5 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 3 mm = 4,5 mm Der Nenndurchmesser bei M 3 beträgt 3 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
aus Bronze (CuSn6, CW452K, Werkstoff-Nr.: 2.1020) |
| Zugfestigkeit bei Raumtemperatur |
> 900 N/mm² |
| Temperaturbeständigkeit |
250°C langzeitig 300°C kurzzeitig |
Einsatzzwecke
- Anwendungen in Seewasser
- Beste elektrische Leitfähigkeit
Merkmale
- Bewegungsgewinde
- Cr-Ni-Schrauben
- Cu-Werkstücke
- Nichtmagnetisch
Technische Zeichnung
| Durchmesser |
3 |
|---|---|
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
4,5 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
3,60 mm - 4,35 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
6,25 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
6,75 mm |
