BaerCoil Drahtgewindeeinsätze M 33 x 2,0 - 1,0 D (33 mm) - frei durchlaufend - 5 Stück

69,53 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Versand am gleichen Tag bei Bestellung bis morgen 11:50 Uhr

Für diesen Artikel ist zusätzlich auch Expressversand möglich

EAN 4058462076534
Artikel-Nr 1-B7358-1
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Produktinformationen

BaerCoil Drahtgewindeeinsätze M 33 x 2,0 - 1,0 D (33 mm) - frei durchlaufend - 5 Stück

BaerCoil® Gewindeeinsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Die Einsätze schaffen auch tragfähige Verbindung in Werkstoffen mit geringer Scherfestigkeit. Gewindeeinsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.

Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde - bei gleichbeibendem Nenndurchmesser! Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.

BaerCoil® Gewindeeinsätze sind ein unerlässlicher Bestandteil in der Luftfahrt und im Fahrzeugbau. Sie sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensieren die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler, sodass eine optimale Kraftübertragung vom Bolzen zum Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze dabei, das Trägermaterial zu verringern und kleinere beziehungsweise kürzere Schraubverbindungen einzusetzen. Dank ihrer Vielseitigkeit und Zuverlässigkeit sind BaerCoil® Gewindeeinsätze heute ein unverzichtbarer Bestandteil in vielen Industrien.

BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 33
Steigung 2,0
Abmessung MF 33 x 2,0
Länge 1,0 D
T (Länge im eingebauten Zustand) 33 mm
Gewindelängen-Berechnung 1,0 D heißt 1 mal Durchmesser: 1 mal 33 mm = 33 mm
Der Nenndurchmesser bei MF 33 beträgt 33 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm MF: Metrisches ISO-Feingewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Typ frei durchlaufend
Material Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301)
Zugfestigkeit bei Raumtemperatur >1400 N/mm²
Temperaturbeständigkeit 315°C langzeitig
425°C kurzzeitig

Einsatzzwecke

Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung

Technische Zeichnung

Durchmesser 33
Länge 1,0 D
T (Länge im eingebauten Zustand) 33 mm
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen

Video Gebrauchsanweisung

Zubehör

BaerCoil HSS Spiralbohrer mit Morsekegel 33,50 mm
Artikel-Nr.: 130335
213,66 €*

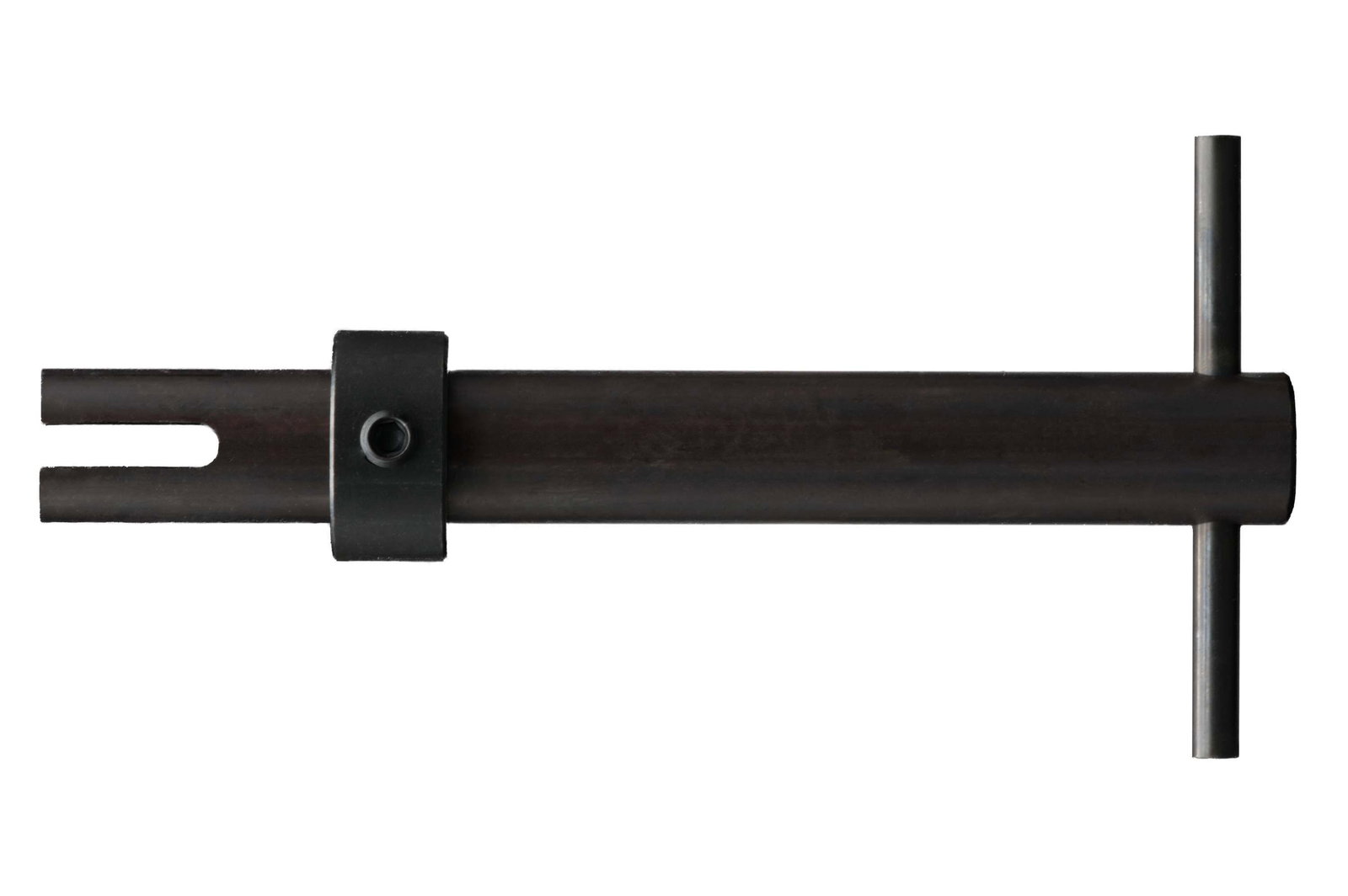

BaerCoil Einbauwerkzeug M 33 (und mehr)
Artikel-Nr.: EBW33
59,71 €*
BaerCoil Ausdrehwerkzeug M 20 - M 39
Artikel-Nr.: B7054
133,57 €*
BaerCoil HSSG Einschnittgewindebohrer M 33 x 2,0 EG (mit Übermaß für Drahtgewindeeinsätze)
Artikel-Nr.: B3058
228,91 €*
