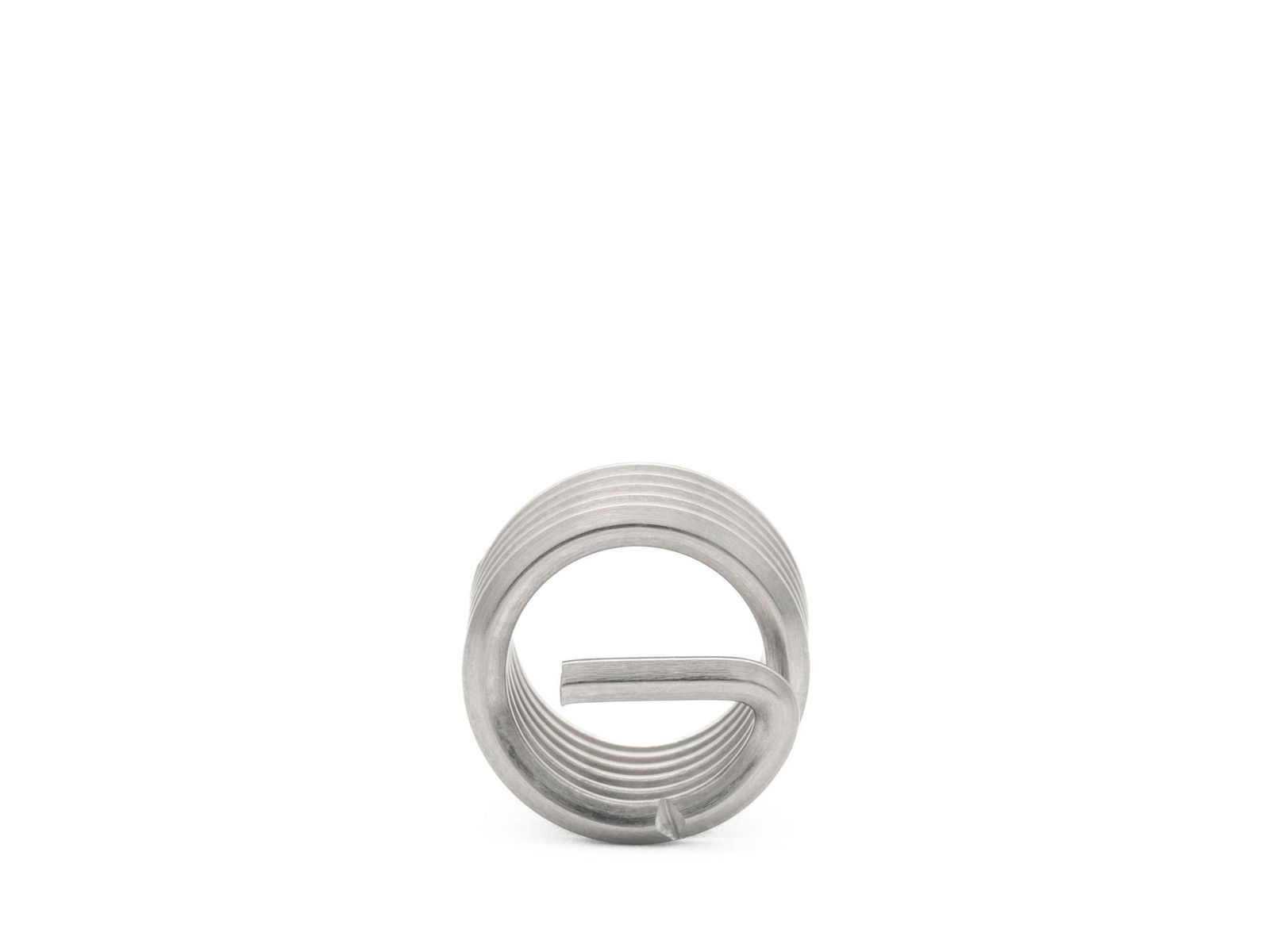

BaerCoil Drahtgewindeeinsätze M 5 x 0,8 - 1,0 D (5 mm) - frei durchlaufend - Inconel X750 - 10 St.
BaerCoil Drahtgewindeeinsätze M 5 x 0,8 - 1,0 D (5 mm) - frei durchlaufend - Inconel X750 - 10 St.
BaerCoil® Drahtgewindeeinsätze sind die perfekte Lösung für eine langlebige, kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Sie schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit und sind präzise und verschleißfest. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen sowie in der Luft- und Raumfahrt.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde. Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde, auch in Leichtbaukonstruktionen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
5 |
|---|---|
| Steigung |
0,8 |
| Abmessung |
M 5 x 0,8 |
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
5 mm |
| Gewindelängen-Berechnung |
1,0 D heißt 1 mal Durchmesser: 1 mal 5 mm = 5 mm Der Nenndurchmesser bei M 5 beträgt 5 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Inconel X750 (NiCr15Fe7TiAl, Werkstoff-Nr.: 2.4669) |
| Zugfestigkeit bei Raumtemperatur |
>1150 N/mm² |
| Temperaturbeständigkeit |
550°C langzeitig 750°C kurzzeitig |
Einsatzzwecke
- Luft- und Raumfahrt
- Turbolader
- Flugtriebwerke
- Turbinen
- Wärmekraftanlagen
Merkmale
- hohe thermische Beständigkeit
- hoher Korrosionsschutz
Technische Zeichnung
| Durchmesser |
5 |
|---|---|
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
5 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
5,94 mm - 6,80 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
7,80 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
8,60 mm |
