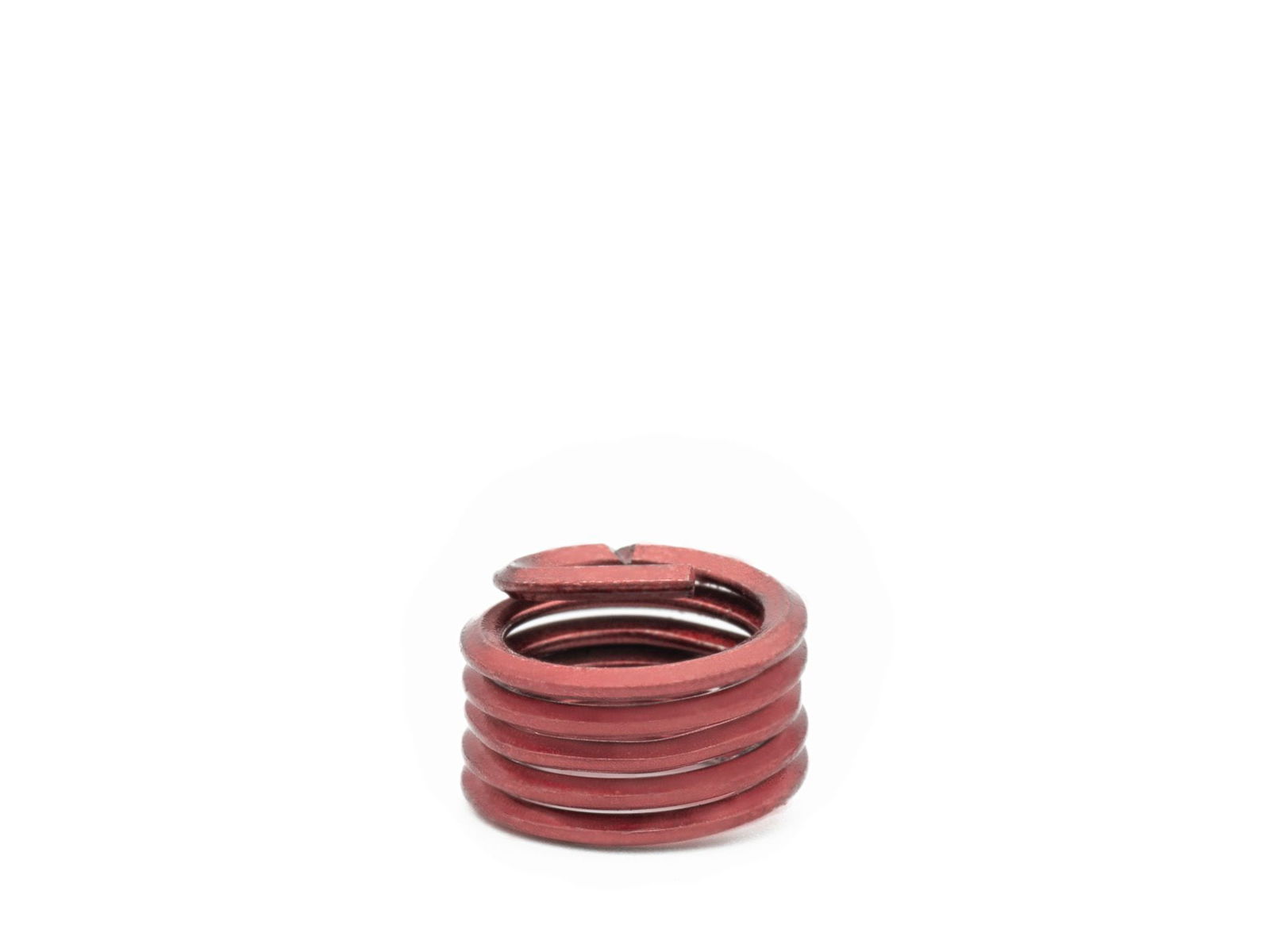

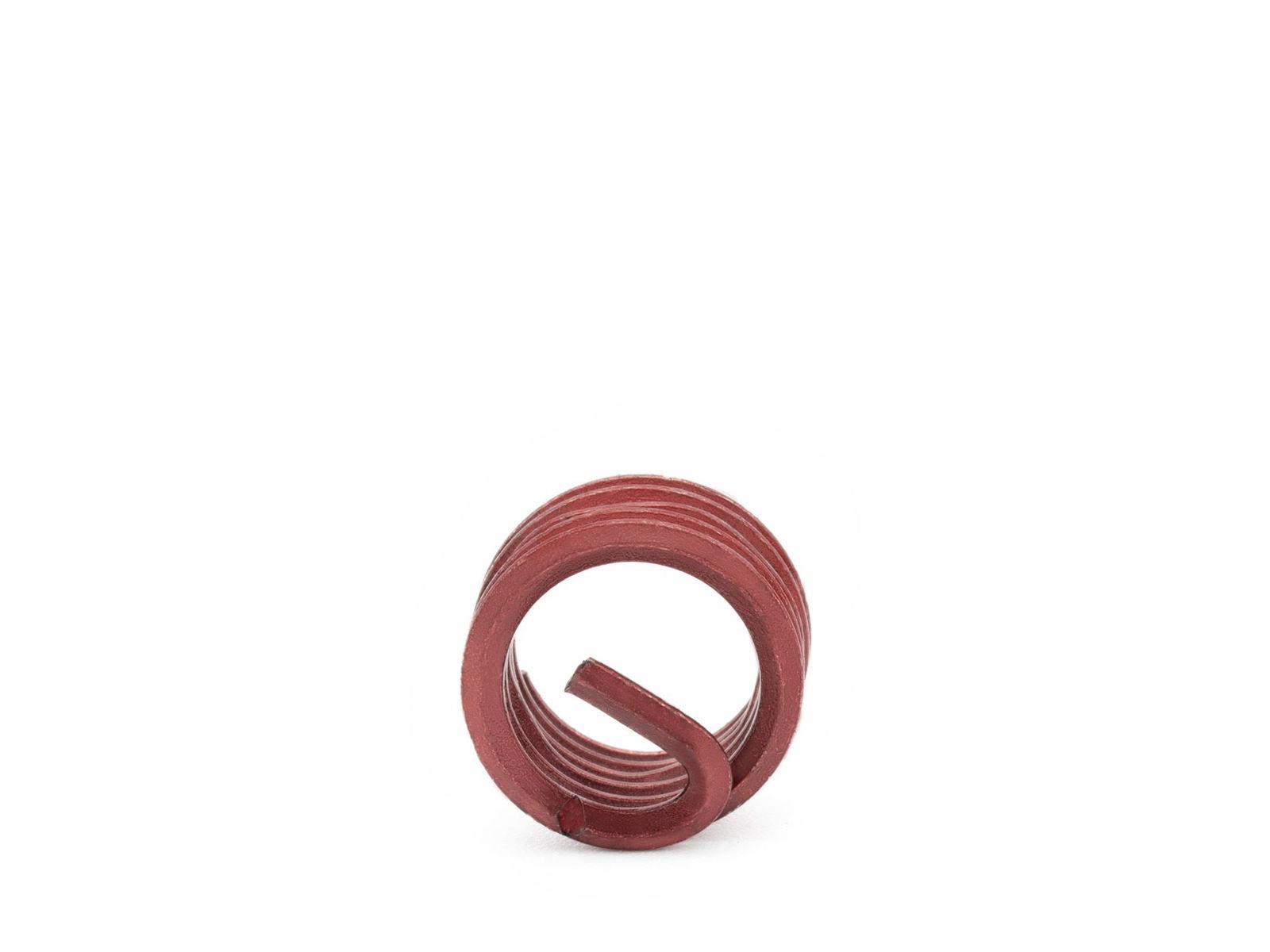

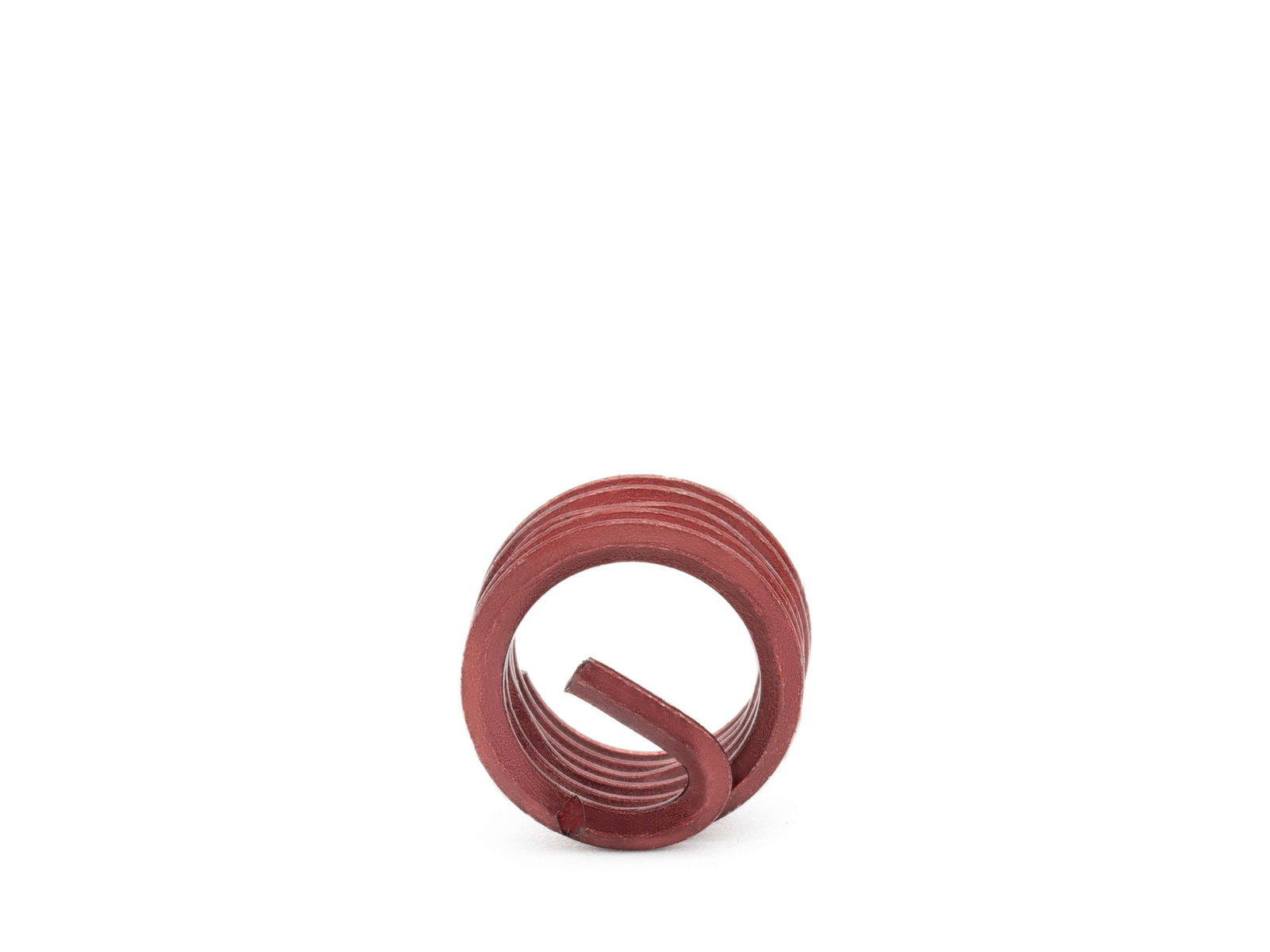

BaerCoil Drahtgewindeeinsätze M 5 x 0,8 - 1,0 D (5 mm) - screw grip (schraubensichernd) - 100 Stk.
BaerCoil Drahtgewindeeinsätze M 5 x 0,8 - 1,0 D (5 mm) - screw grip (schraubensichernd) - 100 Stk.
BaerCoil® Gewindeeinsätze sind die beste Lösung für Ihre Gewindereparatur! Mit ihnen können Sie langlebige und kraftvolle Gewindeverbindungen erschaffen. Die Einsätze sorgen auch dafür, dass Sie keinen Ausschuss haben und alles wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube wird fest in der Verankerung bleiben, ohne dass der Gewindeeinsatz verrutscht.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde. Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde, auch in Leichtbaukonstruktionen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau. Sie sparen Gewicht und ermöglichen die Verwendung kleinerer und kürzerer Schraubverbindungen.
BaerCoil® schraubensichernde Gewindeeinsätze | Typ "screw grip" - Alle Vorteile auf einen Blick
Mit den selbstklemmenden "screw grip" Gewindeeinsätzen bleibt Ihre Konstruktion stabil - egal ob Erschütterungen, ständige Vibrationen oder Bewegungen. Die schraubensichernden BaerCoil® Gewindeeinsätze ergänzen die Eigenschaften der "frei durchlaufenden" Verbindung und wirken durch ihre polygon geformten Windungen klemmend auf die Flanken der eingedrehten Schraube. Bitte verwenden Sie hierfür ausschließlich Schrauben höherer Festigkeitsklasse, da ein elastisch federnder Reibschluss entsteht. Die Klemmdrehmomente sind vergleichbar mit den Angaben in DIN 267 Teil 15 und ISO 2320. Bitte beachten Sie, dass für screw grip Einsätze spezielle Eindrehwerkzeuge mit reduziertem Durchmesser benötigt werden.
BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden. Es ist zu beachten, dass die Gewindeeinsätze mit Schraubensicherung etwa in der Mitte des Einsatzes eine polygonförmige Windung aufweisen. Diese darf beim Kürzen nicht entfernt werden, um die Schraubensicherungswirkung zu erhalten.
Baumasse
| Durchmesser |
5 |
|---|---|
| Steigung |
0,8 |
| Abmessung |
M 5 x 0,8 |
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
5 mm |
| Gewindelängen-Berechnung |
1,0 D heißt 1 mal Durchmesser: 1 mal 5 mm = 5 mm Der Nenndurchmesser bei M 5 beträgt 5 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
screw grip (schraubensichernd) |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
5 |
|---|---|
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
5 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
5,94 mm - 6,80 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
7,80 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
8,60 mm |
