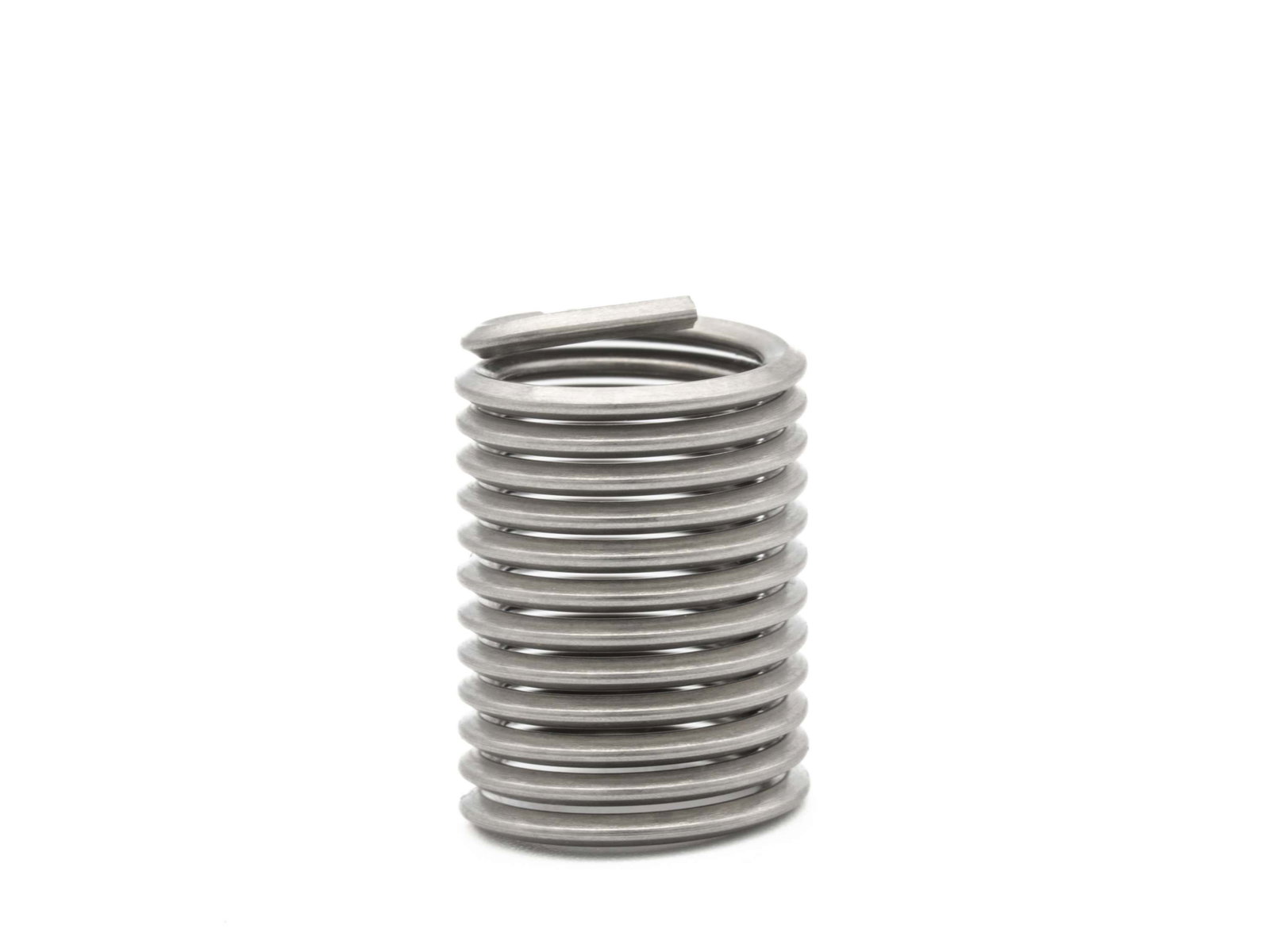

BaerCoil Drahtgewindeeinsätze M 7 x 1,0 - 2,0 D (14 mm) - frei durchlaufend - 10 Stück
BaerCoil Drahtgewindeeinsätze M 7 x 1,0 - 2,0 D (14 mm) - frei durchlaufend - 10 Stück
BaerCoil® Gewindeeinsätze sind die perfekte Lösung für Ihre Gewindereparaturbedürfnisse! Diese Einsätze sorgen für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde und das bei gleichbeibendem Nenndurchmesser. Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt. Danach erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Neuverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde. Durch die Flexibilität der Gewindeeinsätze werden eventuelle Steigungs- und Winkelfehler kompensiert, sodass die Lasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. BaerCoil® Gewindeeinsätze sind ideal für Leichtbaukonstruktionen, da sie das Trägermaterial verringern und kleinere beziehungsweise kürzere Schraubverbindungen ermöglichen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
7 |
|---|---|
| Steigung |
1,0 |
| Abmessung |
M 7 x 1,0 |
| Länge |
2,0 D |
| T (Länge im eingebauten Zustand) |
14 mm |
| Gewindelängen-Berechnung |
2,0 D heißt 2 mal Durchmesser: 2 mal 7 mm = 14 mm Der Nenndurchmesser bei M 7 beträgt 7 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
7 |
|---|---|
| Länge |
2,0 D |
| T (Länge im eingebauten Zustand) |
14 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
8,17 mm - 9,20 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
17,50 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
18,50 mm |
