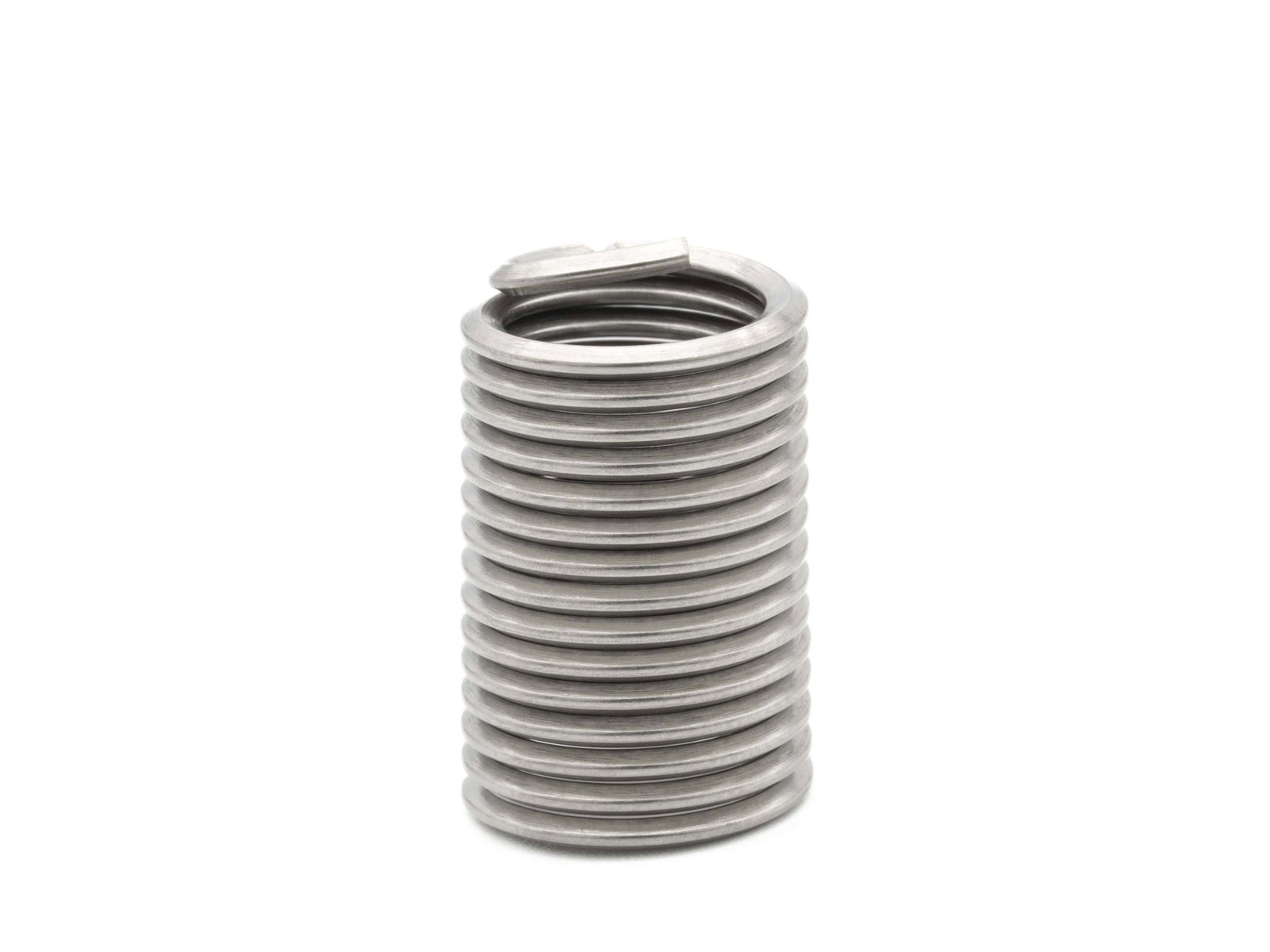

BaerCoil Drahtgewindeeinsätze M 7 x 1,0 - 2,5 D (17,5 mm) - frei durchlaufend - 100 Stück
BaerCoil® Drahtgewindeeinsätze sind die perfekte Lösung für eine langlebige, kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Sie schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit und sind präzise und verschleißfest. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen sowie in der Luft- und Raumfahrt.
Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sind ein unerlässlicher Bestandteil in der Luftfahrt und im Fahrzeugbau. Sie sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensieren die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler, sodass eine optimale Kraftübertragung vom Bolzen zum Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze dabei, das Trägermaterial zu verringern und kleinere beziehungsweise kürzere Schraubverbindungen einzusetzen. Dank ihrer Vielseitigkeit und Zuverlässigkeit sind BaerCoil® Gewindeeinsätze heute ein unverzichtbarer Bestandteil in vielen Industrien.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
7 |
|---|---|
| Steigung |
1,0 |
| Abmessung |
M 7 x 1,0 |
| Länge |
2,5 D |
| T (Länge im eingebauten Zustand) |
17,5 mm |
| Gewindelängen-Berechnung |
2,5 D heißt 2,5 mal Durchmesser: 2,5 mal 7 mm = 17,5 mm Der Nenndurchmesser bei M 7 beträgt 7 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
7 |
|---|---|
| Länge |
2,5 D |
| T (Länge im eingebauten Zustand) |
17,5 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
8,17 mm - 9,20 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
21,00 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
22,00 mm |
