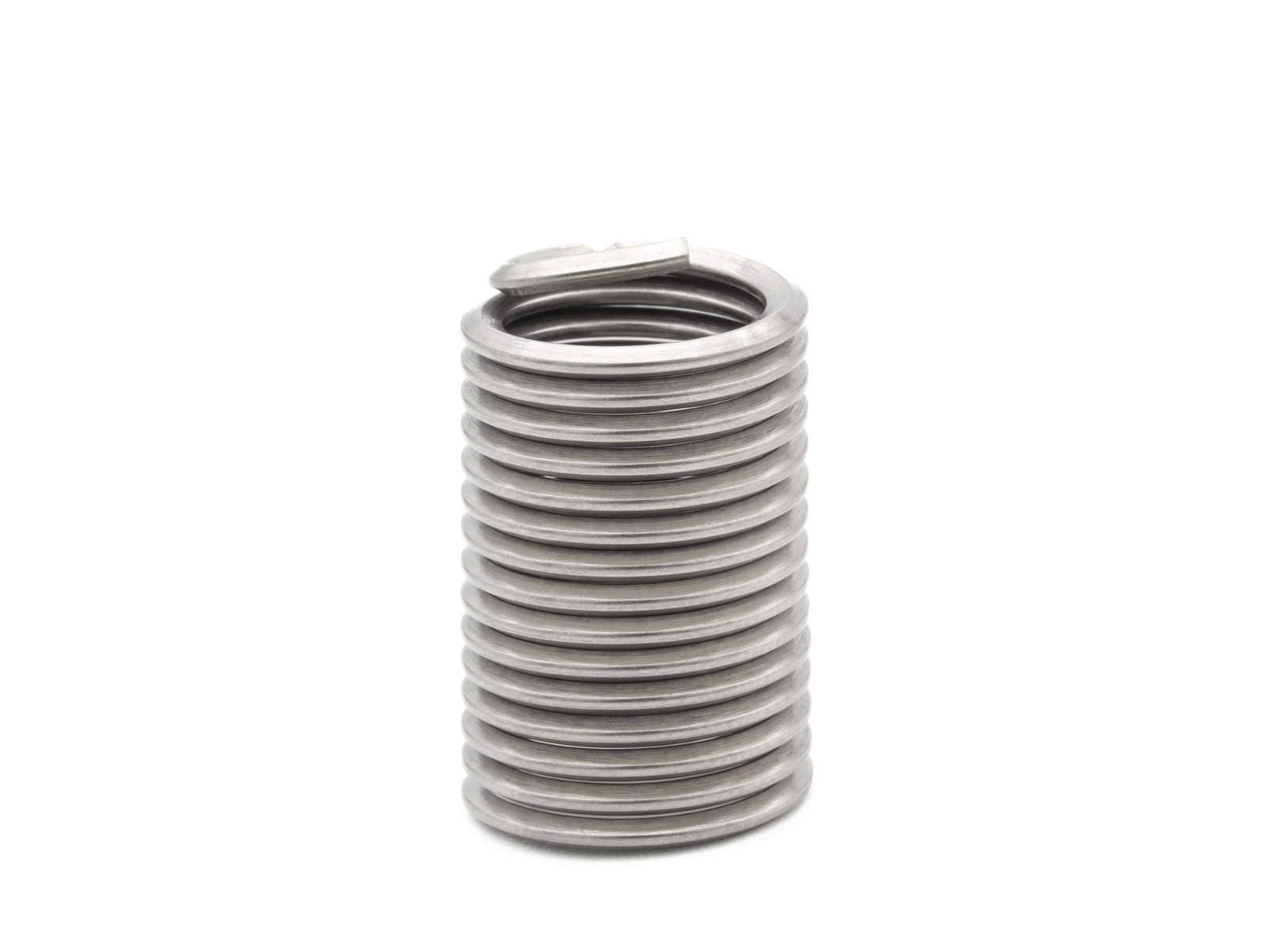

BaerCoil Drahtgewindeeinsätze M 8 x 1,0 - 2,5 D (20 mm) - frei durchlaufend - 10 Stück
BaerCoil Drahtgewindeeinsätze M 8 x 1,0 - 2,5 D (20 mm) - frei durchlaufend - 10 Stück
BaerCoil® Drahtgewindeeinsätze sind die perfekte Lösung für eine langlebige, kraftvolle Gewindeverbindung und Mit den BaerCoil® Drahtgewindeeinsätzen erschaffen Sie perfekte, langlebige und kraftvolle Gewindeverbindungen. Gleichzeitig wird durch die Verwendung von Drahtgewindeeinsätzen Ausschussrückgewinnung betrieben und tragfähige Verbindungen in Werkstoffe mit geringer Scherfestigkeit ermöglicht. Daher finden Drahtgewindeeinsätze häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen sowie in der Luft- und Raumfahrt.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde. EG-Gewinde (Einsatzgewinde) wird geschnitten und der BaerCoil® Einsatz eingedreht. Das hergestellte Gewinde ist deutlich stabiler als das ursprüngliche Gewinde.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde. Durch die Flexibilität der Gewindeeinsätze werden eventuelle Steigungs- und Winkelfehler kompensiert, sodass die Lasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. BaerCoil® Gewindeeinsätze sind ideal für Leichtbaukonstruktionen, da sie das Trägermaterial verringern und kleinere beziehungsweise kürzere Schraubverbindungen ermöglichen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
8 |
|---|---|
| Steigung |
1,0 |
| Abmessung |
MF 8 x 1,0 |
| Länge |
2,5 D |
| T (Länge im eingebauten Zustand) |
20 mm |
| Gewindelängen-Berechnung |
2,5 D heißt 2,5 mal Durchmesser: 2,5 mal 8 mm = 20 mm Der Nenndurchmesser bei MF 8 beträgt 8 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
MF: Metrisches ISO-Feingewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
8 |
|---|---|
| Länge |
2,5 D |
| T (Länge im eingebauten Zustand) |
20 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
9,17 mm - 10,25 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
23,50 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
24,50 mm |
