BaerCoil Drahtgewindeeinsätze UNC 5/16 x 18 - 2,5 D (19,84 mm) - frei durchlaufend - 100 Stück
BaerCoil Drahtgewindeeinsätze UNC 5/16 x 18 - 2,5 D (19,84 mm) - frei durchlaufend - 100 Stück
BaerCoil® Gewindeeinsätze sind die beste Lösung für alle Ihre Reparaturbedürfnisse! Mit ihnen können Sie langlebige und kraftvolle Verbindungen erschaffen. Diese Einsätze sorgen auch dafür, dass Sie keinen Ausschuss haben und alles wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube wird fest in der Verankerung bleiben, ohne dass der Gewindeeinsatz verrutscht.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde - bei gleichbeibendem Nenndurchmesser! Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde. Durch die Flexibilität der Gewindeeinsätze werden eventuelle Steigungs- und Winkelfehler kompensiert, sodass die Lasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. BaerCoil® Gewindeeinsätze sind ideal für Leichtbaukonstruktionen, da sie das Trägermaterial verringern und kleinere beziehungsweise kürzere Schraubverbindungen ermöglichen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
5/16 |
|---|---|
| Steigung |
18 |
| Abmessung |
UNC 5/16 x 18 |
| Länge |
2,5 D |
| T (Länge im eingebauten Zustand) |
19,84 mm |
| Gewindelängen-Berechnung |
2,5 D heißt 2,5 mal Durchmesser: 2,5 mal 7,94 mm = 19,84 mm Der Nenndurchmesser bei UNC 5/16 beträgt ca. 7,94 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
UNC: Amerikanisches Unified National Coarse Grobgewinde nach ANSI B1.1 |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
5/16 |
|---|---|
| Länge |
2,5 D |
| T (Länge im eingebauten Zustand) |
19,84 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,377 '' - 0,400 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
0,976 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
1,031 '' |
Video Gebrauchsanweisung
Weiterführende Informationen
Produktdatenblatt
Sicherheitshinweise

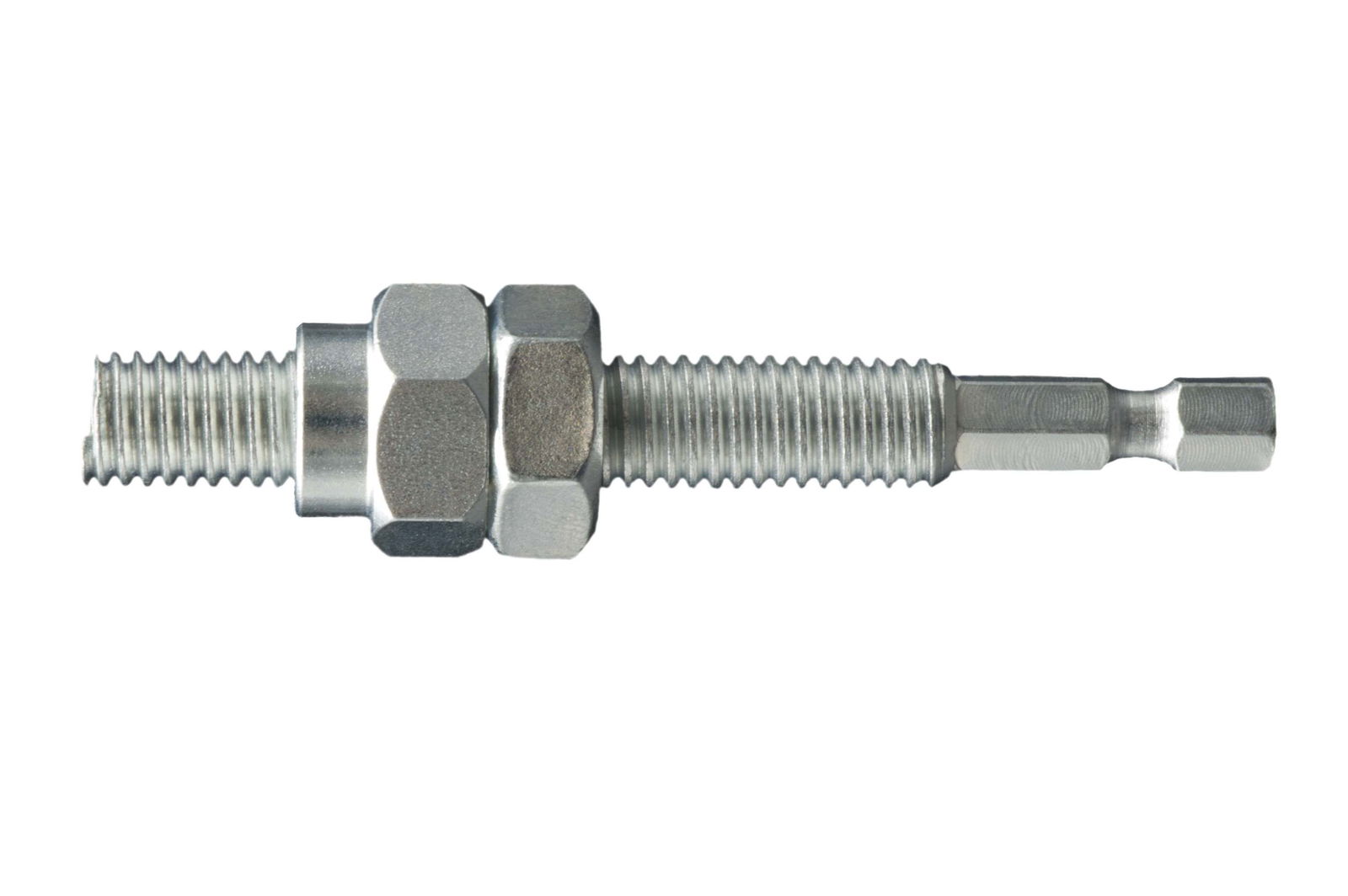

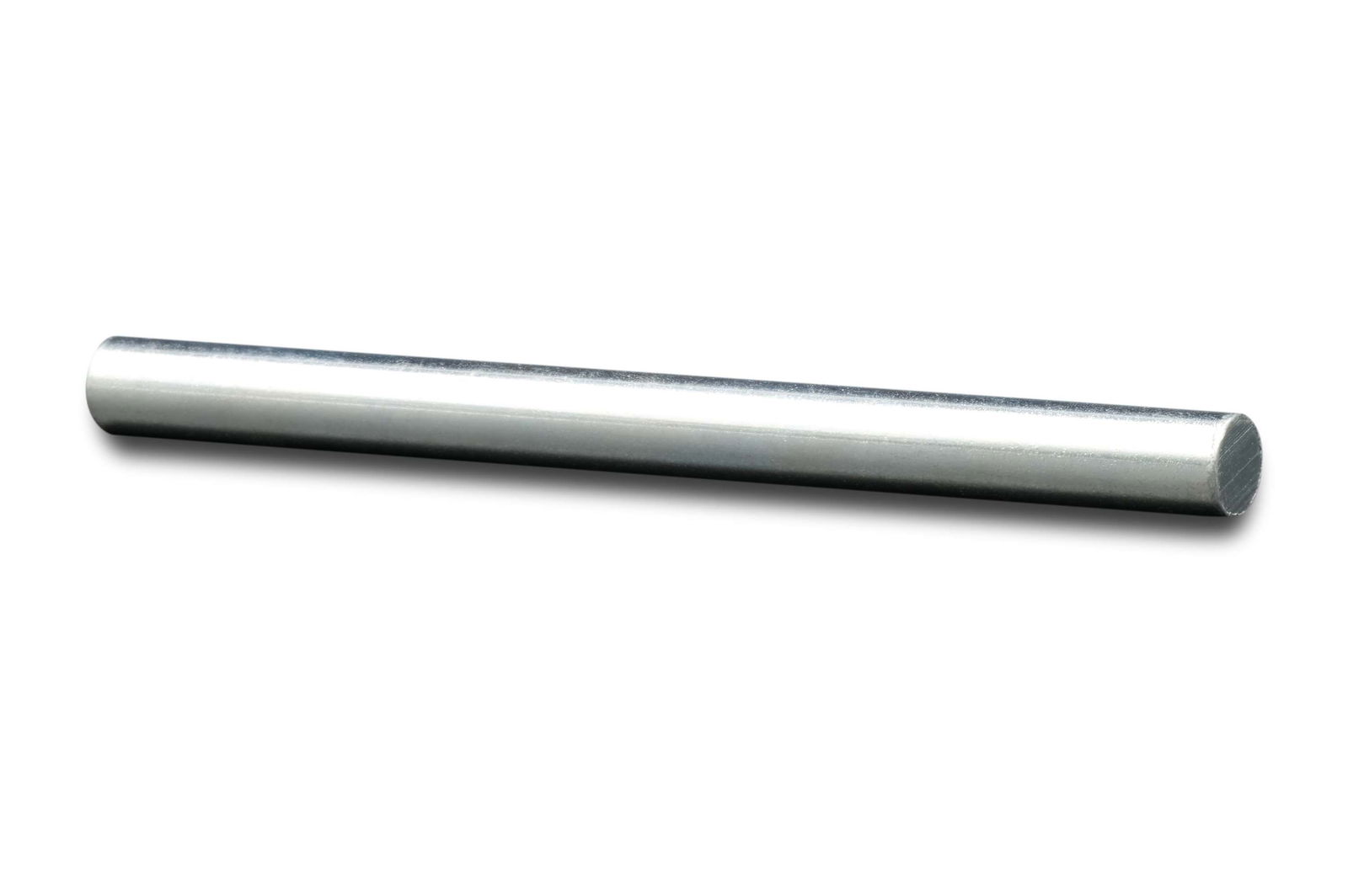

Zubehör
