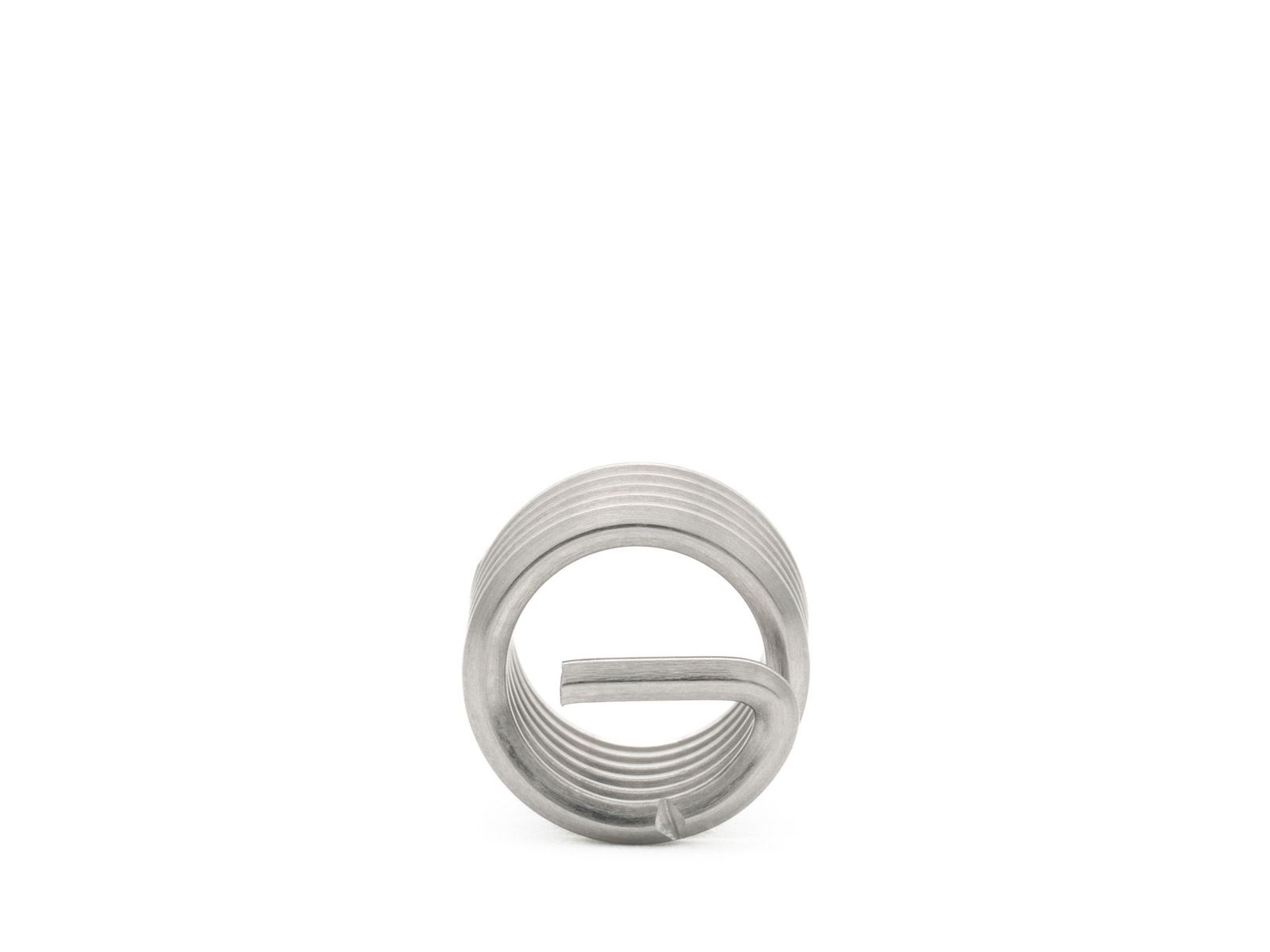

BaerCoil Drahtgewindeeinsätze UNC No. 5 x 40 - 1,0 D (3,18 mm) - frei durchlaufend - 100 Stück
BaerCoil Drahtgewindeeinsätze UNC No. 5 x 40 - 1,0 D (3,18 mm) - frei durchlaufend - 100 Stück
BaerCoil® Drahtgewindeeinsätze sorgen nicht nur in der Gewindereparatur für eine langlebige und kraftvolle Gewindeverbindung, sondern ermöglichen auch die Ausschussrückgewinnung. Die Einsätze schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit. Dank ihrer Präzision und Verschleißfestigkeit halten die BaerCoil® Gewindeeinsätze Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde - bei gleichbeibendem Nenndurchmesser! Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde, auch in Leichtbaukonstruktionen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau. Sie sparen Gewicht und ermöglichen die Verwendung kleinerer und kürzerer Schraubverbindungen.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
No. 5 |
|---|---|
| Steigung |
40 |
| Abmessung |
UNC No. 5 x 40 |
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
3,18 mm |
| Gewindelängen-Berechnung |
1,0 D heißt 1 mal Durchmesser: 1 mal 3,18 mm = 3,18 mm Der Nenndurchmesser bei UNC No. 5 beträgt ca. 3,18 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
UNC: Amerikanisches Unified National Coarse Grobgewinde nach ANSI B1.1 |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
No. 5 |
|---|---|
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
3,18 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,155 '' - 0,173 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
0,212 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
0,237 '' |
