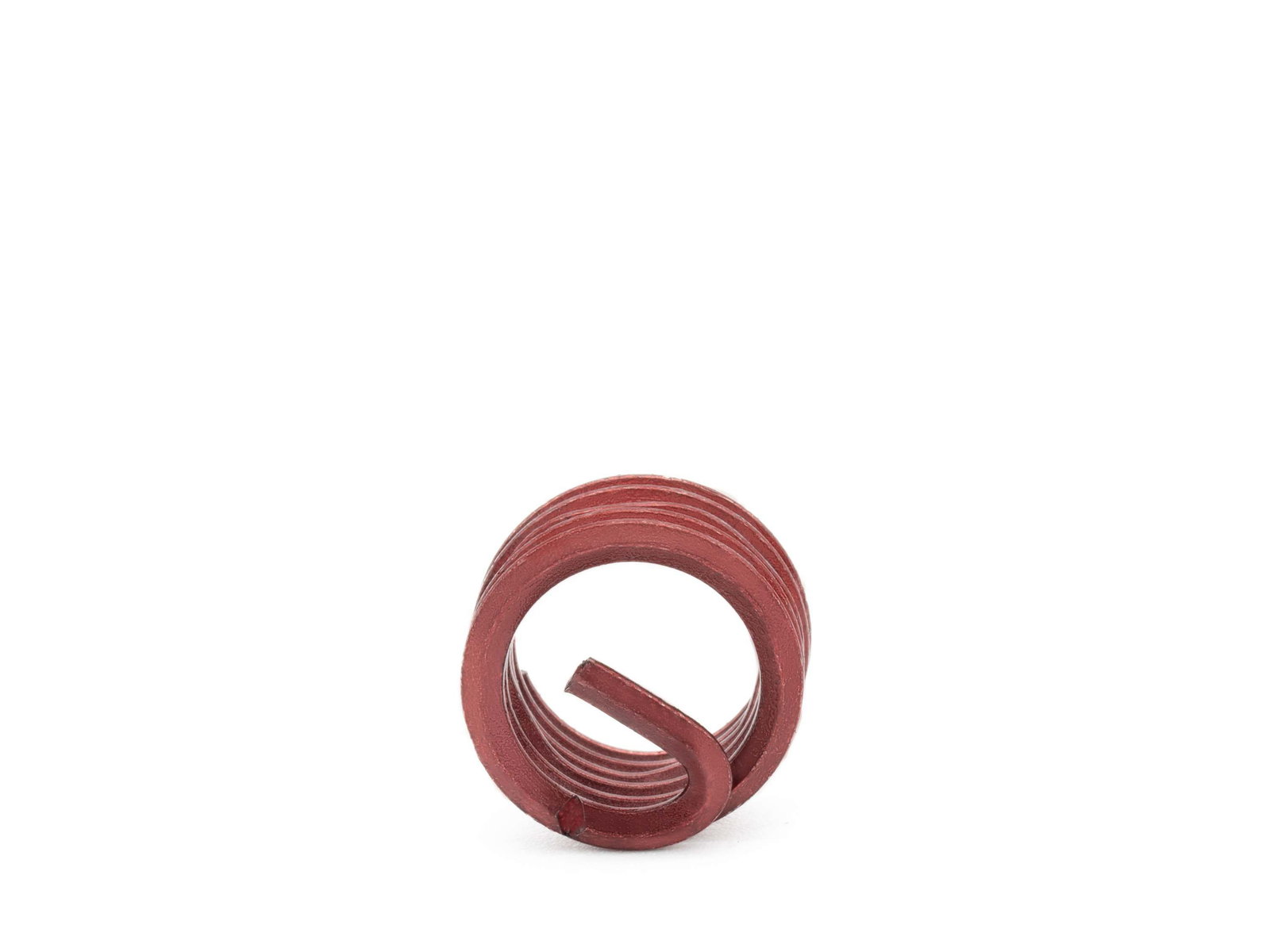

BaerCoil Drahtgewindeeinsätze UNC No. 8 x 32 - 1,0 D (4,17 mm) - screw grip (schraubensichernd) - 100 Stück
BaerCoil Drahtgewindeeinsätze UNC No. 8 x 32 - 1,0 D (4,17 mm) - screw grip (schraubensichernd) - 100 Stück
BaerCoil® Drahtgewindeeinsätze sind die perfekte Lösung für eine langlebige, kraftvolle Gewindeverbindung und Mit den BaerCoil® Drahtgewindeeinsätzen erschaffen Sie perfekte, langlebige und kraftvolle Gewindeverbindungen. Gleichzeitig wird durch die Verwendung von Drahtgewindeeinsätzen Ausschussrückgewinnung betrieben und tragfähige Verbindungen in Werkstoffe mit geringer Scherfestigkeit ermöglicht. Daher finden Drahtgewindeeinsätze häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen sowie in der Luft- und Raumfahrt.
Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sind ein unerlässlicher Bestandteil in der Luftfahrt und im Fahrzeugbau. Sie sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensieren die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler, sodass eine optimale Kraftübertragung vom Bolzen zum Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze dabei, das Trägermaterial zu verringern und kleinere beziehungsweise kürzere Schraubverbindungen einzusetzen. Dank ihrer Vielseitigkeit und Zuverlässigkeit sind BaerCoil® Gewindeeinsätze heute ein unverzichtbarer Bestandteil in vielen Industrien.
BaerCoil® schraubensichernde Gewindeeinsätze | Typ "screw grip" - Alle Vorteile auf einen Blick
Mit den selbstklemmenden "screw grip" Gewindeeinsätzen bleibt Ihre Konstruktion stabil - egal ob Erschütterungen, ständige Vibrationen oder Bewegungen. Die schraubensichernden BaerCoil® Gewindeeinsätze ergänzen die Eigenschaften der "frei durchlaufenden" Verbindung und wirken durch ihre polygon geformten Windungen klemmend auf die Flanken der eingedrehten Schraube. Bitte verwenden Sie hierfür ausschließlich Schrauben höherer Festigkeitsklasse, da ein elastisch federnder Reibschluss entsteht. Die Klemmdrehmomente sind vergleichbar mit den Angaben in DIN 267 Teil 15 und ISO 2320. Bitte beachten Sie, dass für screw grip Einsätze spezielle Eindrehwerkzeuge mit reduziertem Durchmesser benötigt werden.
BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden. Es ist zu beachten, dass die Gewindeeinsätze mit Schraubensicherung etwa in der Mitte des Einsatzes eine polygonförmige Windung aufweisen. Diese darf beim Kürzen nicht entfernt werden, um die Schraubensicherungswirkung zu erhalten.
Baumasse
| Durchmesser |
No. 8 |
|---|---|
| Steigung |
32 |
| Abmessung |
UNC No. 8 x 32 |
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
4,17 mm |
| Gewindelängen-Berechnung |
1,0 D heißt 1 mal Durchmesser: 1 mal 4,17 mm = 4,17 mm Der Nenndurchmesser bei UNC No. 8 beträgt ca. 4,17 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
UNC: Amerikanisches Unified National Coarse Grobgewinde nach ANSI B1.1 |
| Richtung |
Rechts |
| Typ |
screw grip (schraubensichernd) |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
No. 8 |
|---|---|
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
4,17 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,201 '' - 0,220 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
0,273 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
0,305 '' |
