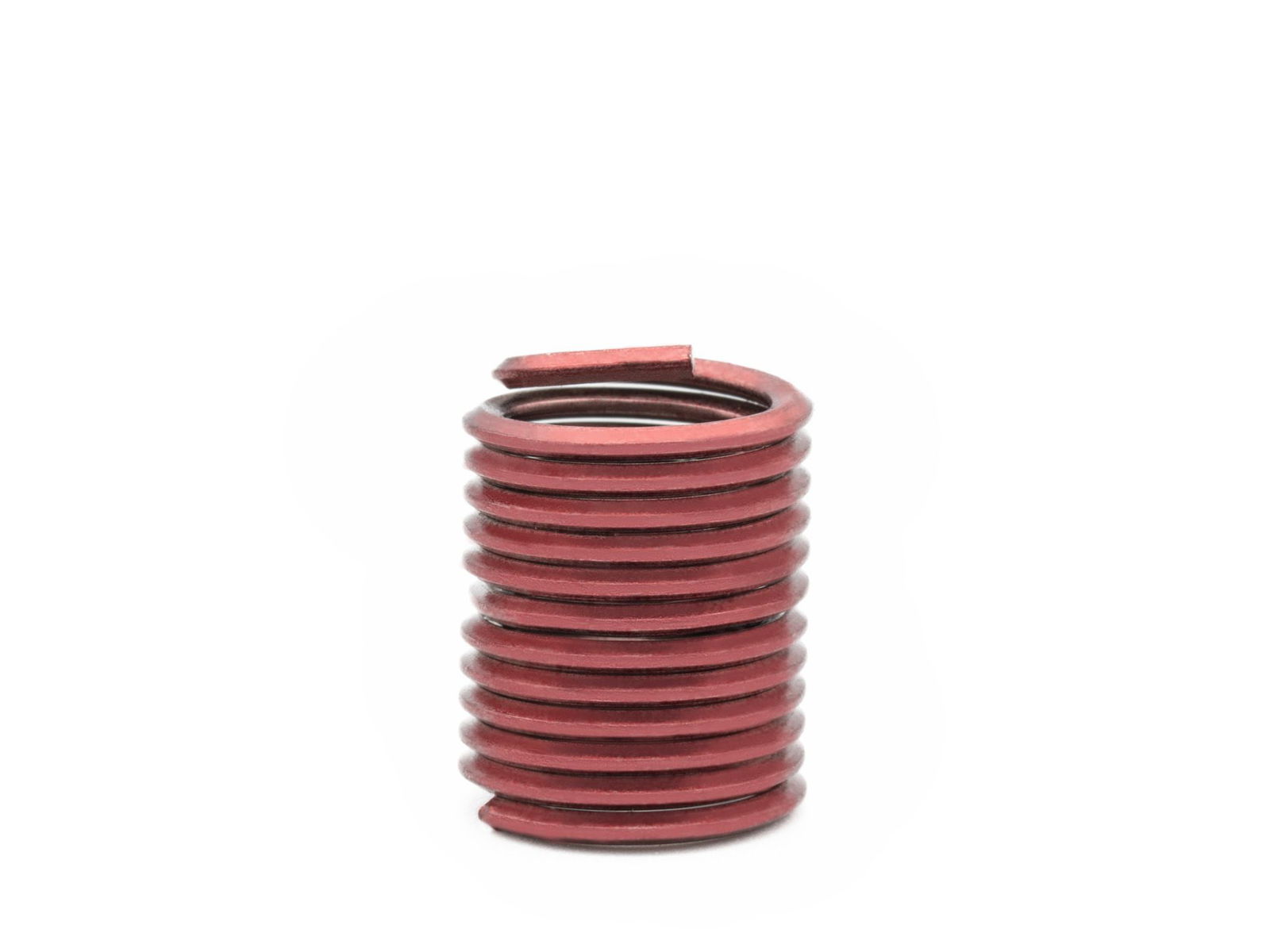

BaerCoil Drahtgewindeeinsätze UNF 1/4 x 28 - 2,0 D (12,7 mm) - screw grip (schraubensichernd) - 100 Stück
BaerCoil Drahtgewindeeinsätze UNF 1/4 x 28 - 2,0 D (12,7 mm) - screw grip (schraubensichernd) - 100 Stück
BaerCoil® Drahtgewindeeinsätze sind die perfekte Lösung für eine langlebige, kraftvolle Gewindeverbindung und Mit den BaerCoil® Drahtgewindeeinsätzen erschaffen Sie perfekte, langlebige und kraftvolle Gewindeverbindungen. Gleichzeitig wird durch die Verwendung von Drahtgewindeeinsätzen Ausschussrückgewinnung betrieben und tragfähige Verbindungen in Werkstoffe mit geringer Scherfestigkeit ermöglicht. Daher finden Drahtgewindeeinsätze häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen sowie in der Luft- und Raumfahrt.
Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.
BaerCoil® Gewindeeinsätze sind ausgeklügelte Konstruktionselemente, die für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde sorgen. Sie kompensieren Steigungs- und Winkelfehler und verteilen so statische und dynamische Betriebslasten gleichmäßig auf alle Gewindegänge. Dies ist besonders wichtig in Leichtbaukonstruktionen, bei denen das Trägermaterial reduziert werden soll. BaerCoil® Gewindeeinsätze ermöglichen es, kleinere und kürzere Schraubverbindungen einzusetzen. Sie sind heute bereits ein wichtiger Bestandteil der Luft- und Fahrzeugindustrie.
BaerCoil® schraubensichernde Gewindeeinsätze | Typ "screw grip" - Alle Vorteile auf einen Blick
Mit den selbstklemmenden "screw grip" Gewindeeinsätzen bleibt Ihre Konstruktion stabil - egal ob Erschütterungen, ständige Vibrationen oder Bewegungen. Die schraubensichernden BaerCoil® Gewindeeinsätze ergänzen die Eigenschaften der "frei durchlaufenden" Verbindung und wirken durch ihre polygon geformten Windungen klemmend auf die Flanken der eingedrehten Schraube. Bitte verwenden Sie hierfür ausschließlich Schrauben höherer Festigkeitsklasse, da ein elastisch federnder Reibschluss entsteht. Die Klemmdrehmomente sind vergleichbar mit den Angaben in DIN 267 Teil 15 und ISO 2320. Bitte beachten Sie, dass für screw grip Einsätze spezielle Eindrehwerkzeuge mit reduziertem Durchmesser benötigt werden.
BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden. Es ist zu beachten, dass die Gewindeeinsätze mit Schraubensicherung etwa in der Mitte des Einsatzes eine polygonförmige Windung aufweisen. Diese darf beim Kürzen nicht entfernt werden, um die Schraubensicherungswirkung zu erhalten.
Baumasse
| Durchmesser |
1/4 |
|---|---|
| Steigung |
28 |
| Abmessung |
UNF 1/4 x 28 |
| Länge |
2,0 D |
| T (Länge im eingebauten Zustand) |
12,7 mm |
| Gewindelängen-Berechnung |
2,0 D heißt 2 mal Durchmesser: 2 mal 6,35 mm = 12,7 mm Der Nenndurchmesser bei UNF 1/4 beträgt ca. 6,35 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
UNF: Amerikanisches Feingewinde Unified National Fine nach ANSI B1.1 |
| Richtung |
Rechts |
| Typ |
screw grip (schraubensichernd) |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
1/4 |
|---|---|
| Länge |
2,0 D |
| T (Länge im eingebauten Zustand) |
12,7 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,292 '' - 0,326 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
0,625 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
0,661 '' |
