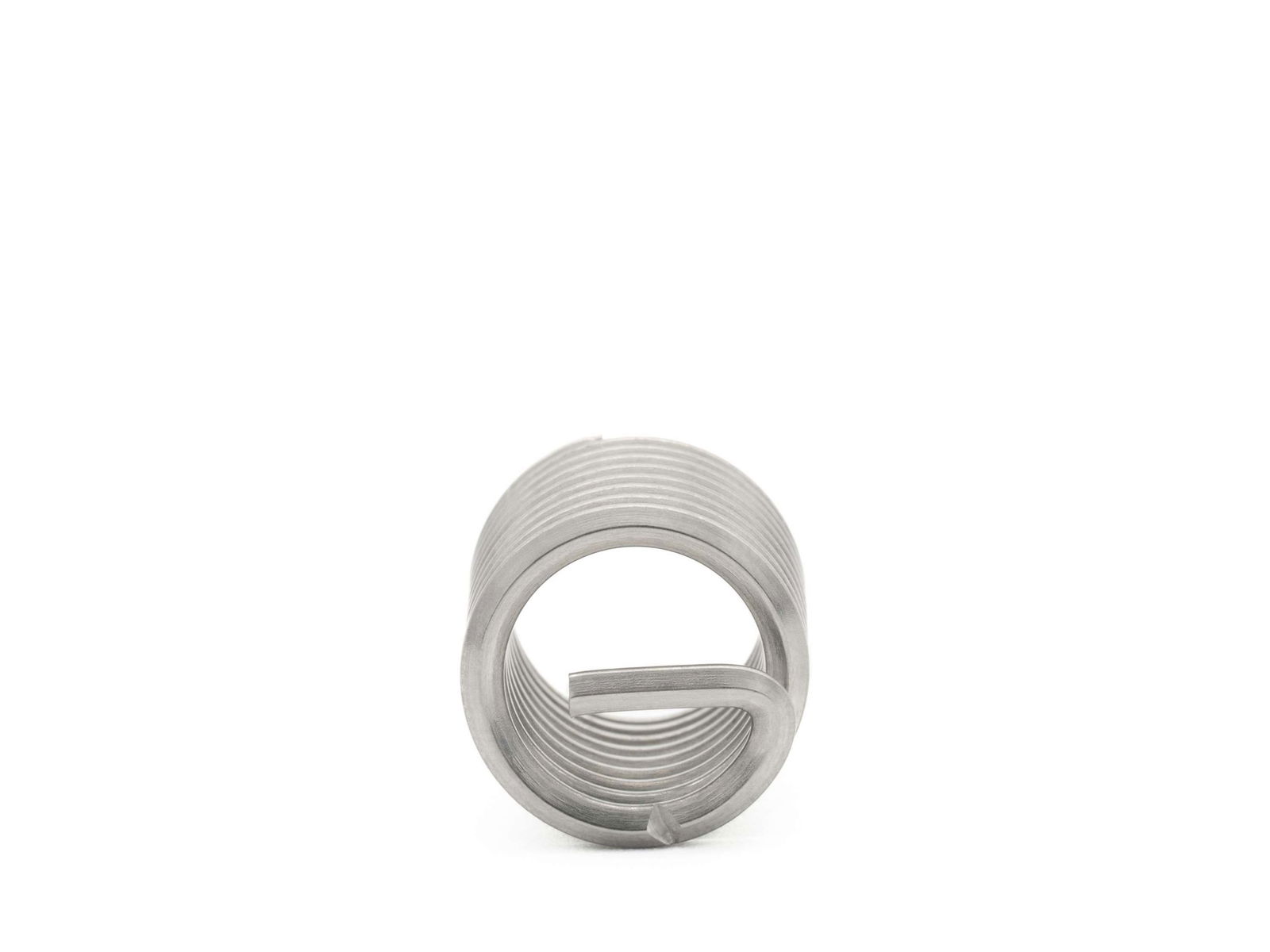

BaerCoil Drahtgewindeeinsätze UNF 7/16 x 20 - 1,5 D (16,67 mm) - frei durchlaufend - 100 Stück
BaerCoil Drahtgewindeeinsätze UNF 7/16 x 20 - 1,5 D (16,67 mm) - frei durchlaufend - 100 Stück
BaerCoil® Drahtgewindeeinsätze sorgen nicht nur in der Gewindereparatur für eine langlebige und kraftvolle Gewindeverbindung, sondern ermöglichen auch die Ausschussrückgewinnung. Die Einsätze schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit. Dank ihrer Präzision und Verschleißfestigkeit halten die BaerCoil® Gewindeeinsätze Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde. Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten.
BaerCoil® Gewindeeinsätze sind unerlässlich für optimale Kraftübertragung in Leichtbaukonstruktionen. Sie sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensiert die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler. BaerCoil® Gewindeeinsätze sparen nicht nur Zeit und Kosten, sondern sind auch wesentlich leichter und kompakter als herkömmliche Schraubverbindungen.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
7/16 |
|---|---|
| Steigung |
20 |
| Abmessung |
UNF 7/16 x 20 |
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
16,67 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 11,11 mm = 16,67 mm Der Nenndurchmesser bei UNF 7/16 beträgt ca. 11,11 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
UNF: Amerikanisches Feingewinde Unified National Fine nach ANSI B1.1 |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
7/16 |
|---|---|
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
16,67 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,496 '' - 0,549 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
0,831 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
0,881 '' |
