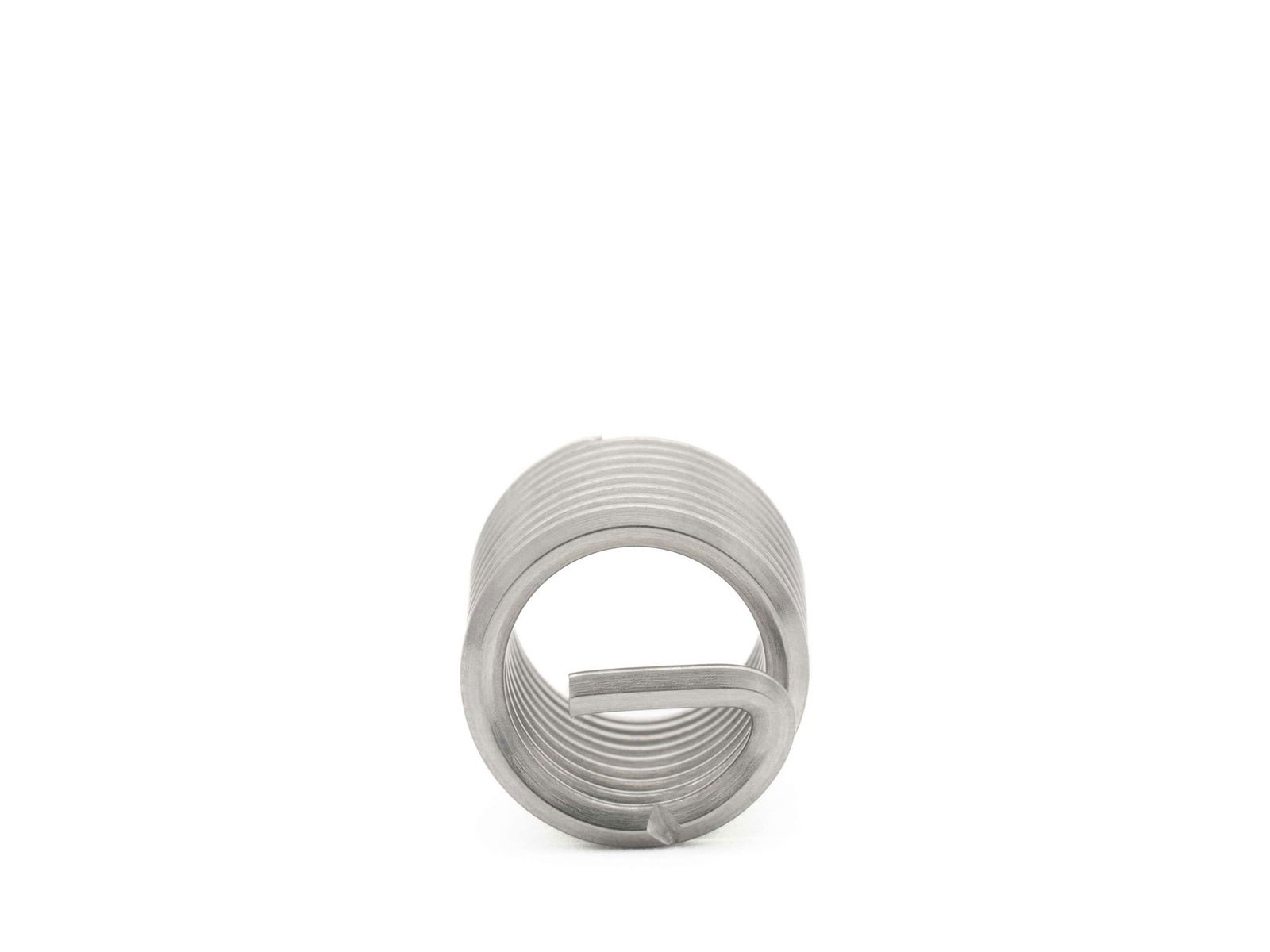

BaerCoil Drahtgewindeeinsätze UNF 9/16 x 18 - 1,5 D (21,43 mm) - frei durchlaufend - 50 Stück
BaerCoil Drahtgewindeeinsätze UNF 9/16 x 18 - 1,5 D (21,43 mm) - frei durchlaufend - 50 Stück
BaerCoil® Drahtgewindeeinsätze sind die perfekte Lösung für eine langlebige, kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Sie schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit und sind präzise und verschleißfest. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen sowie in der Luft- und Raumfahrt.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde und das bei gleichbeibendem Nenndurchmesser. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
BaerCoil® Gewindeeinsätze sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten gleichmäßig auf die einzelnen Gewindegänge verteilt werden. Auch kompensieren die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler, sodass eine optimale Kraftübertragung vom Bolzen zum Muttergewinde erreicht wird.
BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
9/16 |
|---|---|
| Steigung |
18 |
| Abmessung |
UNF 9/16 x 18 |
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
21,43 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 14,29 mm = 21,43 mm Der Nenndurchmesser bei UNF 9/16 beträgt ca. 14,29 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
UNF: Amerikanisches Feingewinde Unified National Fine nach ANSI B1.1 |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
9/16 |
|---|---|
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
21,43 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,628 '' - 0,691 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
1,038 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
1,094 '' |
