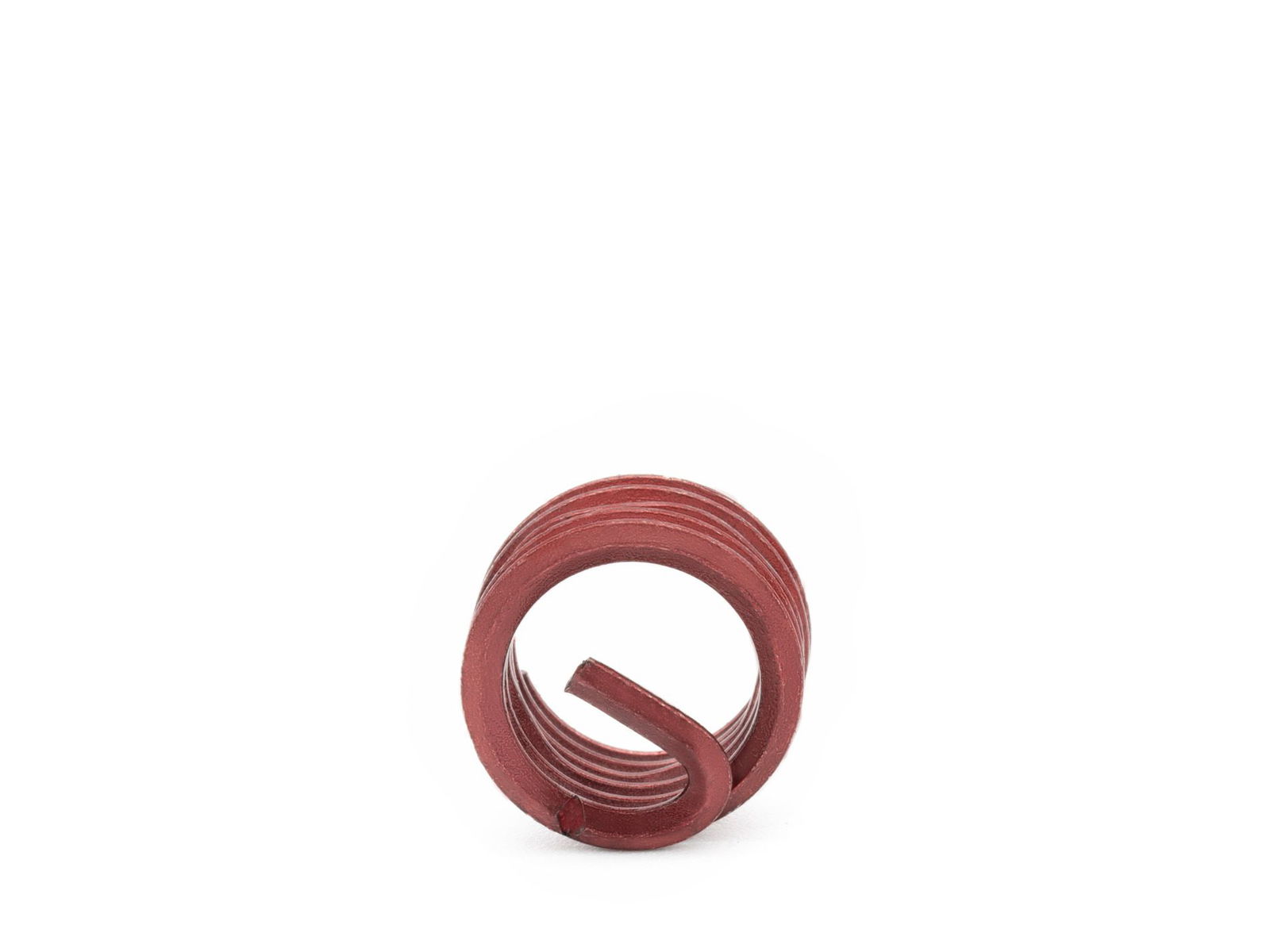

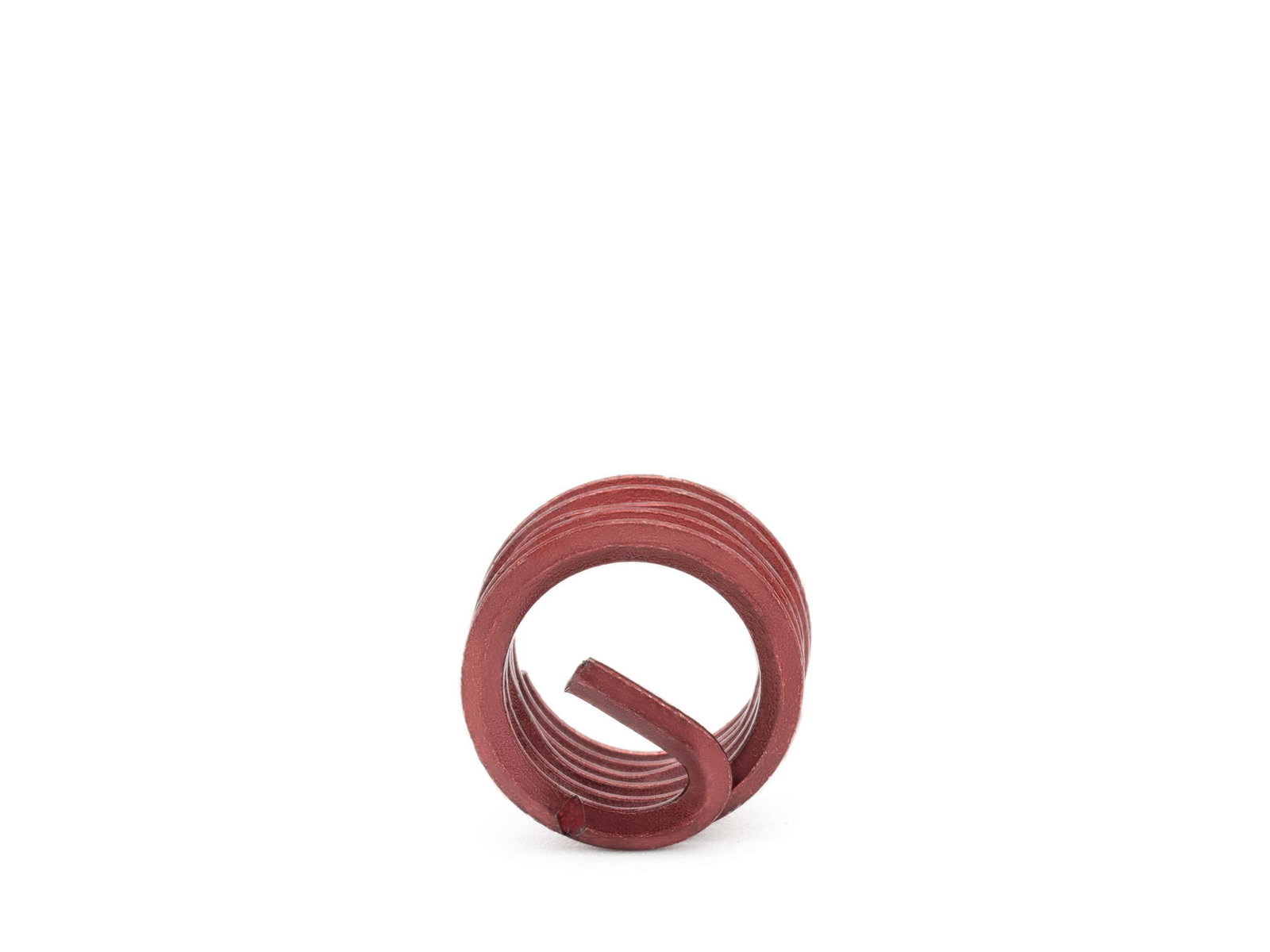

BaerCoil Drahtgewindeeinsätze UNF No. 8 x 36 - 1,0 D (4,17 mm) - screw grip (schraubensichernd) - 100 Stück
Ab Lager
Expressversand möglich
BaerCoil Drahtgewindeeinsätze UNF No. 8 x 36 - 1,0 D (4,17 mm) - screw grip (schraubensichernd) - 100 Stück
BaerCoil® Drahtgewindeeinsätze sorgen nicht nur in der Gewindereparatur für eine langlebige und kraftvolle Gewindeverbindung, sondern ermöglichen auch die Ausschussrückgewinnung. Die Einsätze schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit. Dank ihrer Präzision und Verschleißfestigkeit halten die BaerCoil® Gewindeeinsätze Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde und das bei gleichbeibendem Nenndurchmesser. Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt. Danach erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Neuverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
BaerCoil® Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde. Durch die Flexibilität der Gewindeeinsätze werden eventuelle Steigungs- und Winkelfehler kompensiert, sodass die Lasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. BaerCoil® Gewindeeinsätze sind ideal für Leichtbaukonstruktionen, da sie das Trägermaterial verringern und kleinere beziehungsweise kürzere Schraubverbindungen ermöglichen. Heute sind sie bereits wichtiger Bestandteil in der Luftfahrt und im Fahrzeugbau.
BaerCoil® schraubensichernde Gewindeeinsätze | Typ "screw grip" – Alle Vorteile auf einen Blick
Mit den selbstklemmenden "screw grip" Gewindeeinsätzen bleibt Ihre Konstruktion stabil - egal ob Erschütterungen, ständige Vibrationen oder Bewegungen. Die schraubensichernden BaerCoil® Gewindeeinsätze ergänzen die Eigenschaften der "frei durchlaufenden" Verbindung und wirken durch ihre polygon geformten Windungen klemmend auf die Flanken der eingedrehten Schraube. Bitte verwenden Sie hierfür ausschließlich Schrauben höherer Festigkeitsklasse, da ein elastisch federnder Reibschluss entsteht. Die Klemmdrehmomente sind vergleichbar mit den Angaben in DIN 267 Teil 15 und ISO 2320. Bitte beachten Sie, dass für screw grip Einsätze spezielle Eindrehwerkzeuge mit reduziertem Durchmesser benötigt werden.
BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden. Es ist zu beachten, dass die Gewindeeinsätze mit Schraubensicherung etwa in der Mitte des Einsatzes eine polygonförmige Windung aufweisen. Diese darf beim Kürzen nicht entfernt werden, um die Schraubensicherungswirkung zu erhalten.
Baumasse
| Durchmesser |
No. 8 |
|---|---|
| Steigung |
36 |
| Abmessung |
UNF No. 8 x 36 |
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
4,17 mm |
| Gewindelängen-Berechnung |
1,0 D heißt 1 mal Durchmesser: 1 mal 4,17 mm = 4,17 mm Der Nenndurchmesser bei UNF No. 8 beträgt ca. 4,17 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
UNF: Amerikanisches Feingewinde Unified National Fine nach ANSI B1.1 |
| Richtung |
Rechts |
| Typ |
screw grip (schraubensichernd) |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
Technische Zeichnung
| Durchmesser |
No. 8 |
|---|---|
| Länge |
1,0 D |
| T (Länge im eingebauten Zustand) |
4,17 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
0,197 '' - 0,224 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
0,261 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
0,289 '' |
