BaerCoil Einbauwerkzeug M 8 x 1,25 - Typ: No Tang (ohne Mitnehmerzapfen)
BaerCoil Einbauwerkzeug M 8 x 1,25 - Typ: No Tang (ohne Mitnehmerzapfen)

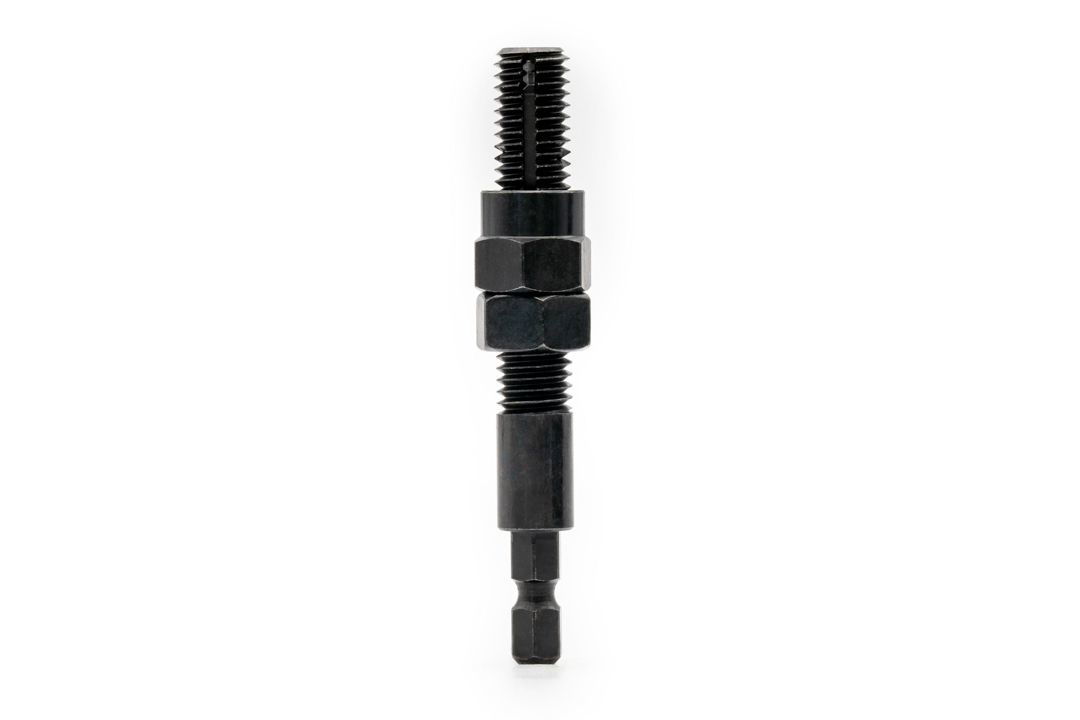

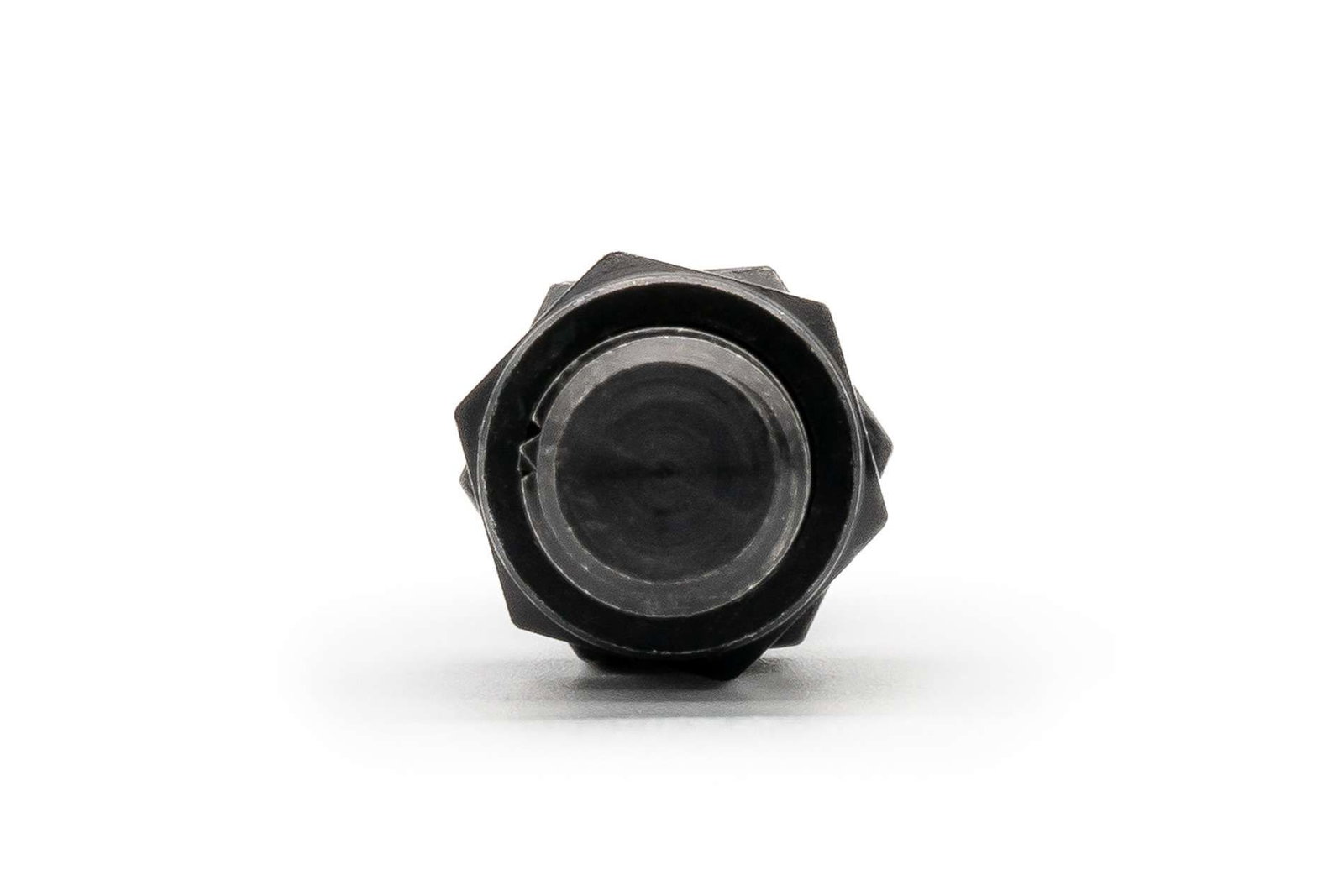

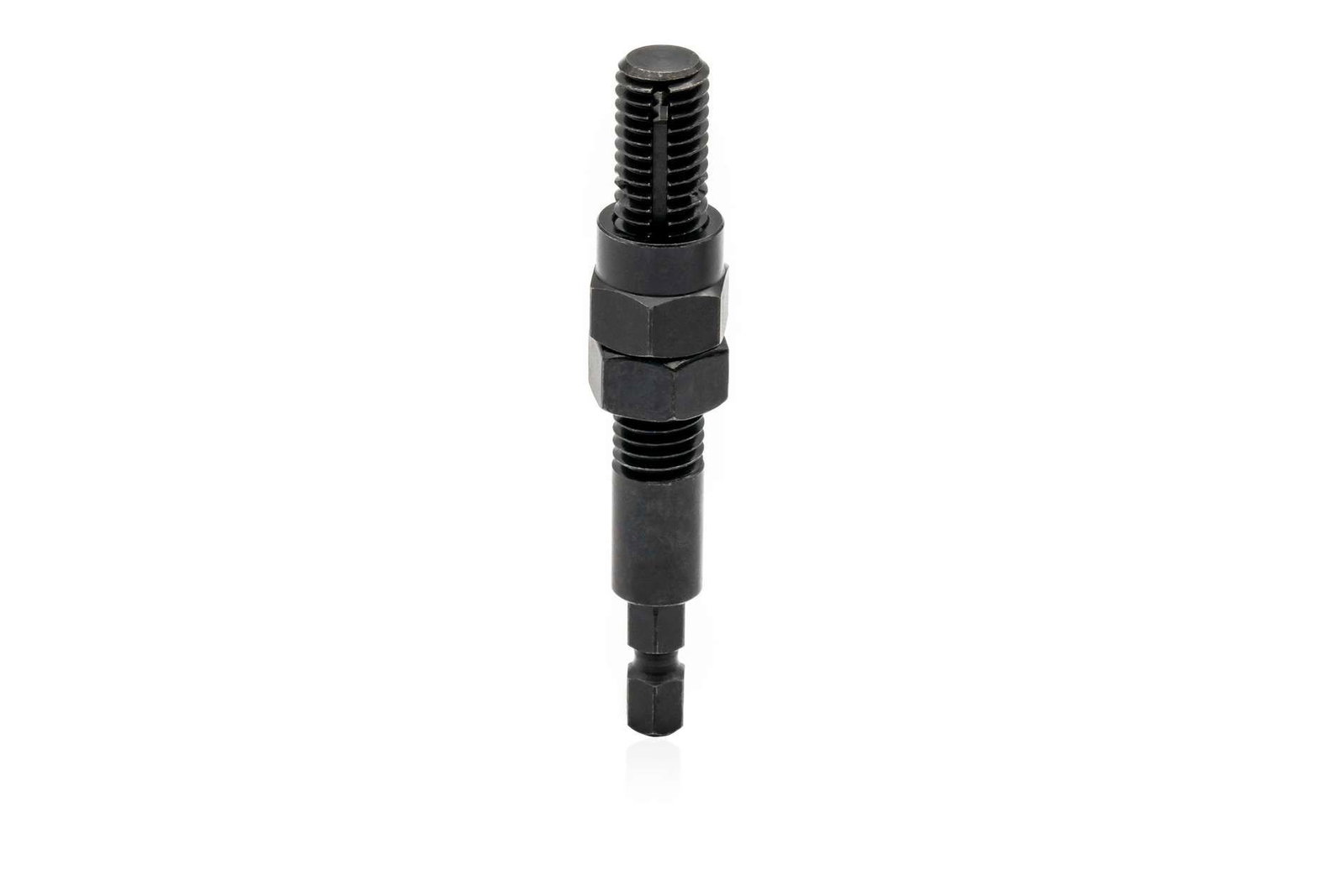

Mit dem BaerCoil® NoTang Einbauwerkzeug können Sie M 8 Drahtgewindeeinsätze ohne Mitnehmerzapfen einfach und effizient in Ihr Werkstück einbauen. Das Maschineneinbauwerkzeug ist ausschließlich für zapfenlose Drahtgewindeeinsätze geeignet.

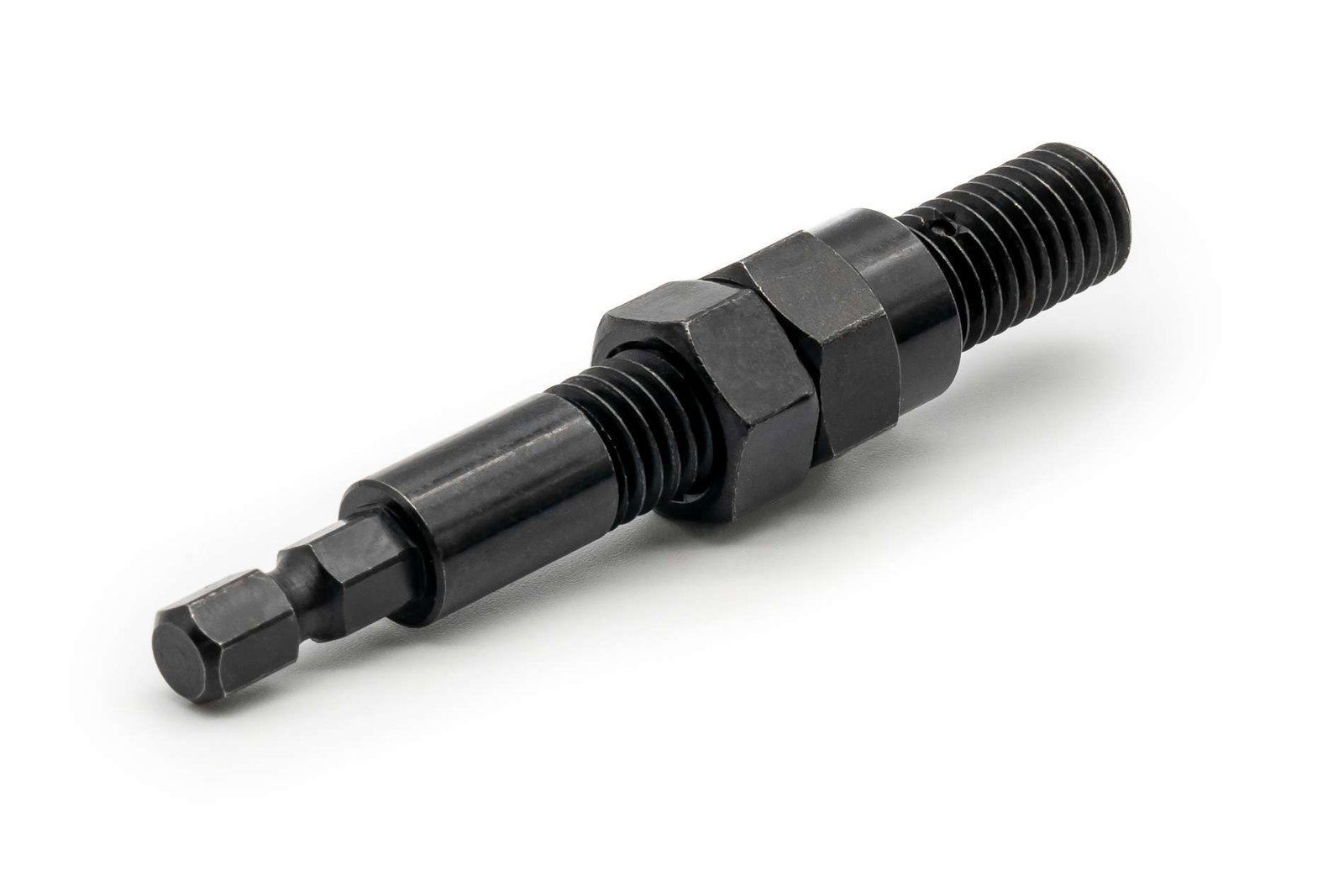

Die hohe Effizienz der BaerCoil® NoTang Einbauwerkzeuge beweist sich vor allem in der Serienfertigung. Mit dem 1/4" Sechskantanschluss passt Mit dem 1/4" Sechskantanschluss passt das Einbauwerkzeug in jeden Elektro- oder Druckluftschrauber, und lässt sich auch von Hand z.B. mit einem Bit Schraubendreher betätigen. Die einstellbare Tiefenbegrenzung stellt sicher, dass der Gewindeeinsatz immer gleich tief eingesetzt wird.

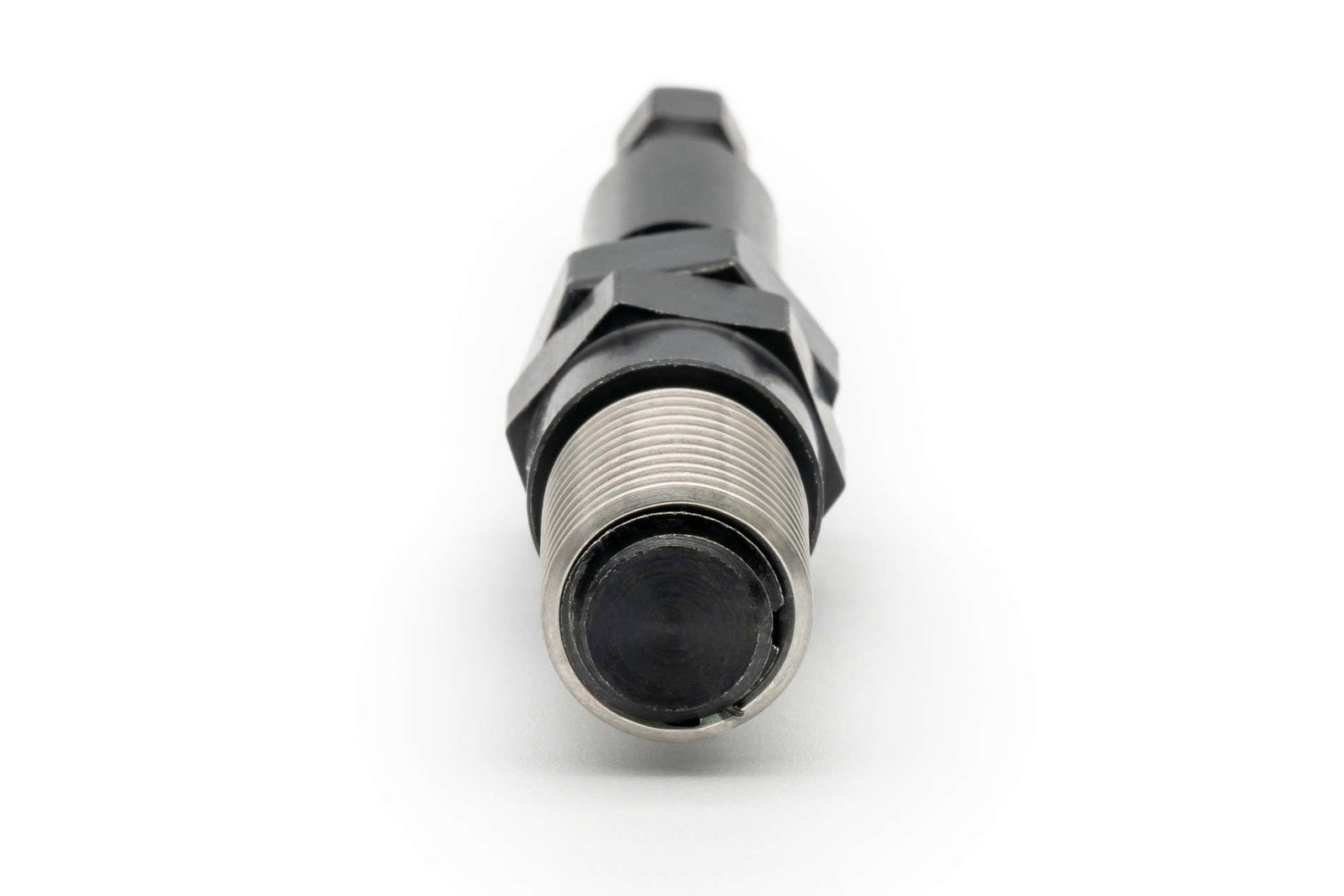

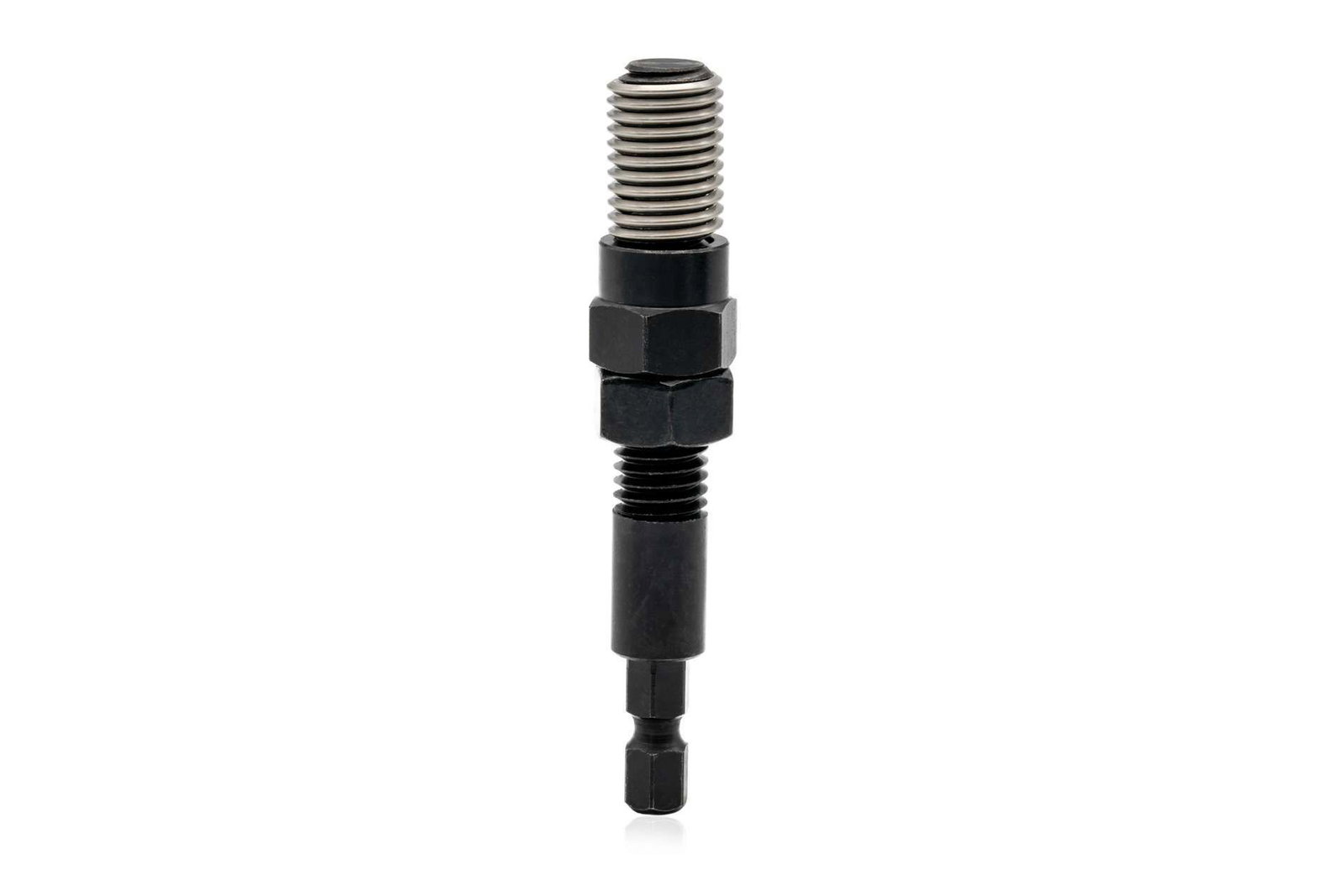

Für eine exakte Tiefenbegrenzung müssen die Kontermuttern auf die entsprechende Einbautiefe (1/4 - 1/2 Umdrehung unter der Oberfläche) eingestellt werden. Die Muttern können mit einem Maulschlüssel der Schlüsselweite 13 angezogen und gelöst werden. Anschließend kann der Gewindeeinsatz auf das Eindrehwerkzeug geschraubt werden. Da der NoTang Gewindeeinsatz an beiden Seiten eine Einkerbung hat, muss er nicht orientiert werden und kann sofort in das Aufnahmegewinde eingedreht werden. Sobald die Kontermutter auf dem Werkstück aufliegt, muss die Maschine auf Linkslauf gestellt werden, damit sich das Eindrehwerkzeug aus dem Gewindeeinsatz herausdreht. Ein hartes Aufsetzen des Werkzeuges auf das Werkstück ist zu vermeiden, um Beschädigungen des Werkstückes, des Werkzeuges und des Gewindeeinsatzes zu verhindern.
Baumasse
| Durchmesser |
8 |
|---|---|
| Steigung |
1,25 |
| Abmessung |
M 8 x 1,25 |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze - Montagewerkzeuge |
|---|---|
| Produktart |
BaerCoil Einbauwerkzeuge |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Richtung |
Rechts |
