BaerCoil Gewindereparatur-Satz M 4 x 0,7 - Mix
25,37 €*
Preise inkl. MwSt. zzgl. Versandkosten
Ab Lager
Für diesen Artikel ist zusätzlich auch Expressversand möglich
BaerCoil Gewindereparatur-Satz M 4 x 0,7 - Mix
Mit diesem BaerCoil® Gewindereparatur-Set ist es möglich, Durchgangsgewinde und Sacklochgewinde in M 4 x 0,7 zu reparieren.
BaerCoil® Gewindeeinsätze sind die beste Lösung für alle Ihre Anforderungen bei der Gewinde Reparatur! Mit ihnen sind Sie in der Lage, dauerhafte und starke Verbindungen herzustellen. Mit den Einsätzen vermeiden Sie Ausschuss in Ihren Bauteilen und können diese wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube bleibt fest in der Verankerung, ohne dass der Gewindeeinsatz herausrutscht.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde, ohne dass der Nenndurchmesser verändert wird. Bei der Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Drahtgewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch als STI-Gewinde (STI = Screw Thread Insert) bezeichnet. Anschließend erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Wiederverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das erzeugte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
Unsere Gewindeeinsätze sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten gleichmäßig auf die einzelnen Gewindegänge verteilt werden. Darüber hinaus gleicht die Flexibilität der Gewindeeinsätze mögliche Steigungs- und Winkelfehler aus, so dass eine optimale Kraftübertragung vom Bolzen auf das Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze, Trägermaterial einzusparen und kleinere oder kürzere Schraubverbindungen einzusetzen. In der Luftfahrt und im Fahrzeugbau sind sie heute bereits ein wichtiger Bestandteil. Sie sparen deutlich Material und tragen zur Ressourcenschonung bei.

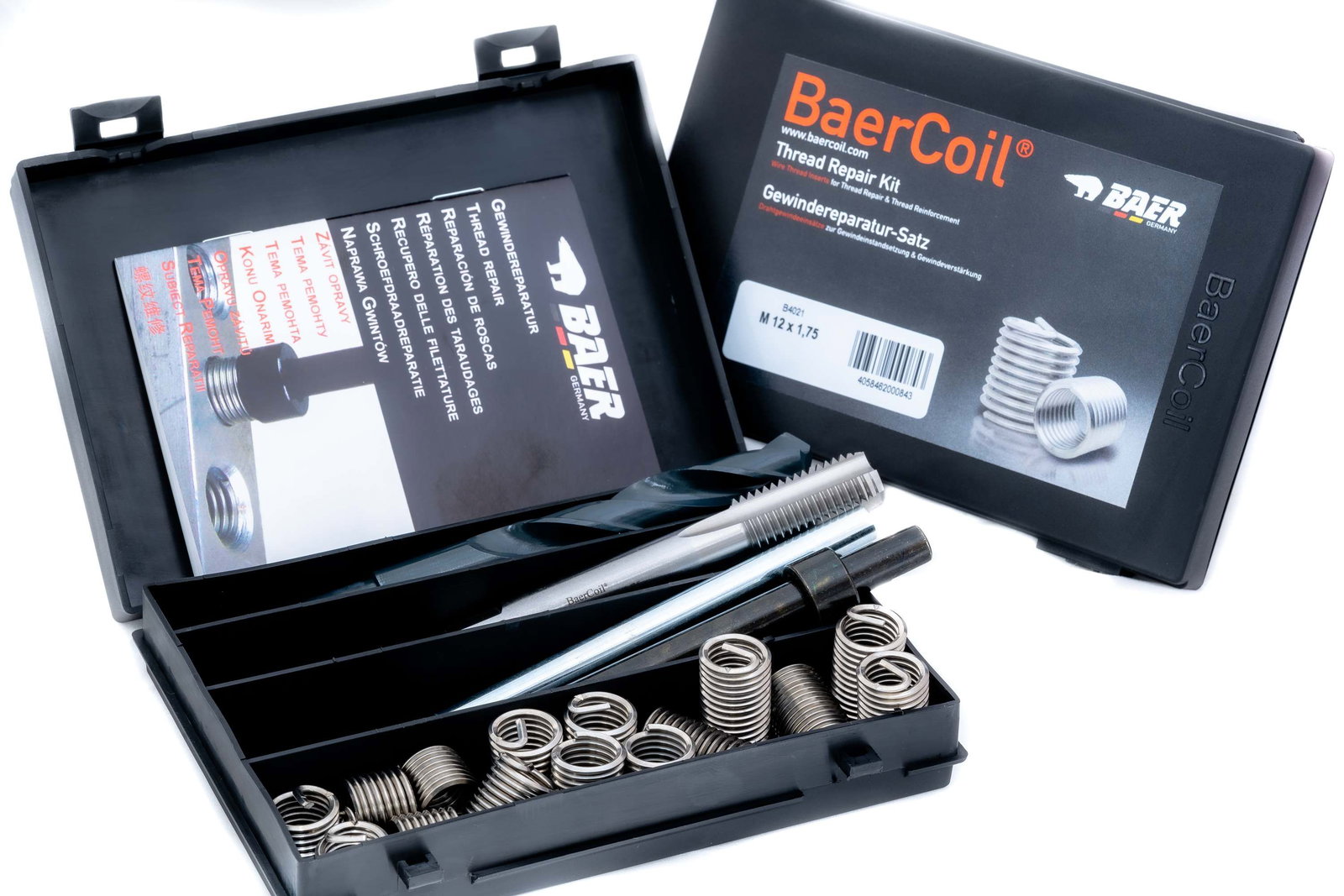

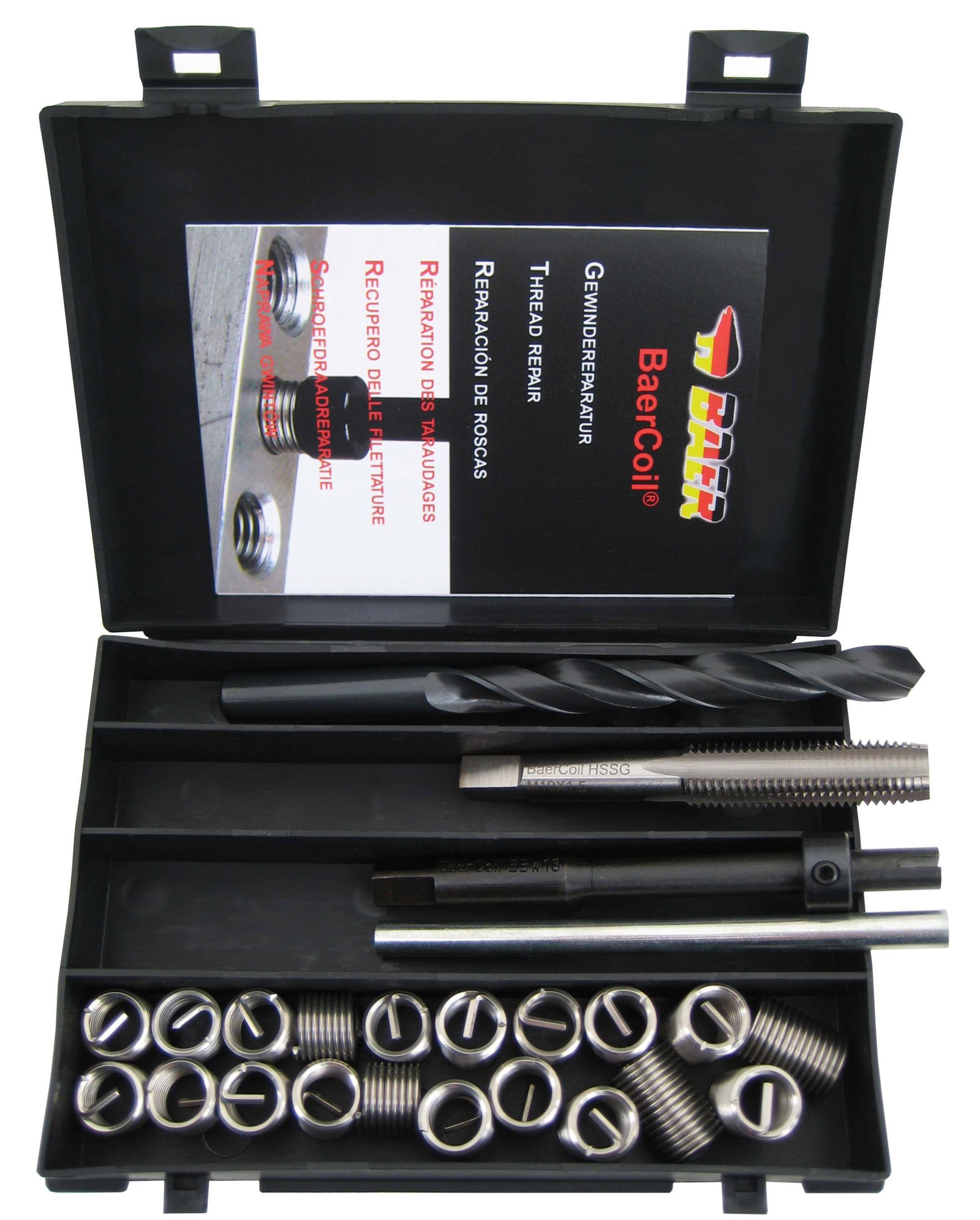

Für die Reparatur direkt am Gewinde enthält dieser Gewindereparatursatz verschiedene Hilfswerkzeuge, wie den Kernlochbohrer, Handgewindebohrer mit Übermaß für Einsatzgewinde, Eindrehwerkzeug, Zapfenbrecher und Drahtgewindeeinsätze aus Edelstahl. Gewindereparatur-Sätze "Mix" enthalten Gewindeeinsätze in drei verschiedenen Längen.
BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
Durchmesser |
4 |
---|---|
Steigung |
0,7 |
Abmessung |
M 4 x 0,7 |
Länge |
1,5 D | 2,0 D | 2,5 D |
T (Länge im eingebauten Zustand) |
1,5 D: 6 mm | 2,0 D: 8 mm | 2,5 D: 10 mm |
Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 4 mm = 6 mm
Der Nenndurchmesser bei M 4 beträgt 4 mm |
Eigenschaften
Produktgruppe |
Drahtgewindeeinsätze - Reparatursätze |
---|---|
Produktart |
BaerCoil Gewindereparatursätze |
Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
Toleranz |
ISO2/6H |
Richtung |
Rechts |
Typ |
frei durchlaufend |
Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung von Durchgangsgewinde und Sacklochgewinde. Dieses Set enthält verschiedene Längen und ist dadurch vielseitig einsetzbar.
Technische Zeichnung
Durchmesser |
4 |
---|---|
Länge |
1,5 D | 2,0 D | 2,5 D |
T (Länge im eingebauten Zustand) |
1,5 D: 6 mm | 2,0 D: 8 mm | 2,5 D: 10 mm |
F (Min. - Max. Außendurchmesser vor Einbau) |
4,83 mm - 5,60 mm |
P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
Inhalt
- 1 x 16142: BaerCoil HSS Spiralbohrer 4,20 mm
- 1 x B3007-1: BaerCoil HSSG Einschnittgewindebohrer M 4 x 0,7 EG

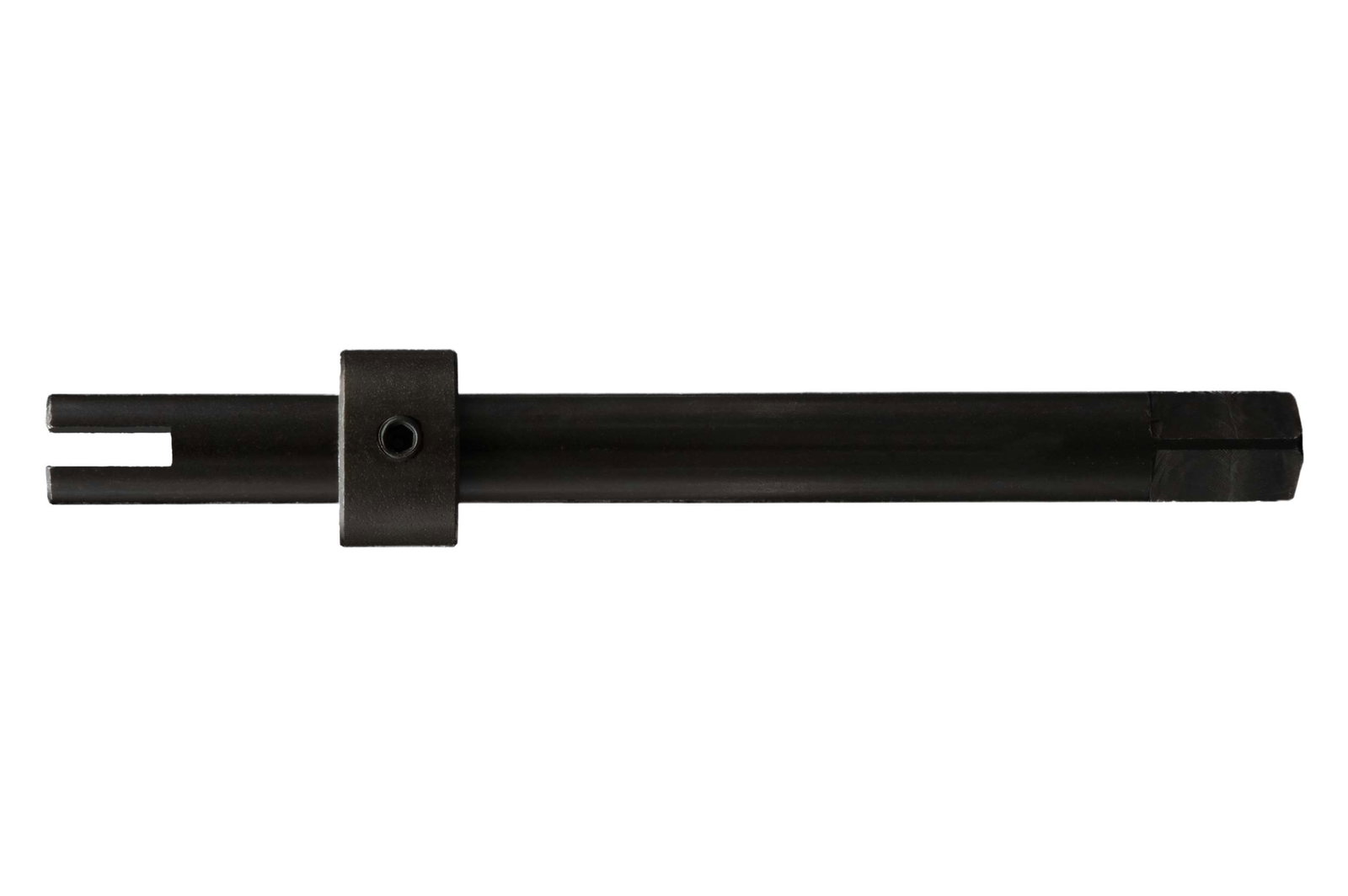

- 1 x EBW04: BaerCoil Einbauwerkzeug M 4 x 0,7

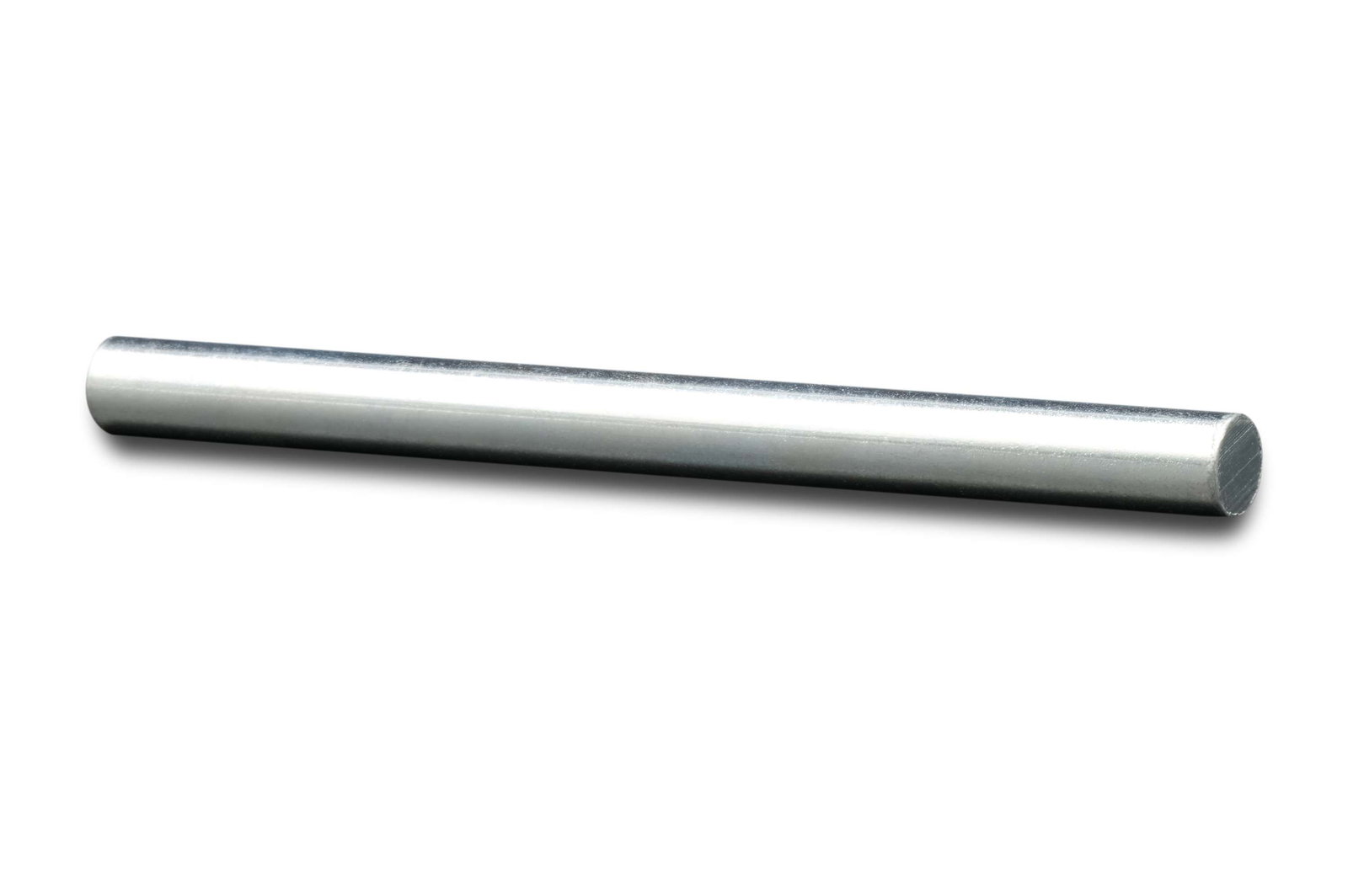

- 1 x BZ004: BaerCoil Zapfenbrecher M 4 x 0,7
- 10 x B7207-15: BaerCoil Gewindeeinsätze M 4 x 0,7 - Länge: 1,5 D - Typ: “frei durchlaufend“ - Material: A2 (1.4301) - Toleranz ISO 2 (6H)
- 5 x B7207-2: BaerCoil Gewindeeinsätze M 4 x 0,7 - Länge: 2,0 D - Typ: “frei durchlaufend“ - Material: A2 (1.4301) - Toleranz ISO 2 (6H)
- 5 x B7207-25: BaerCoil Gewindeeinsätze M 4 x 0,7 - Länge: 2,5 D - Typ: “frei durchlaufend“ - Material: A2 (1.4301) - Toleranz ISO 2 (6H)
