BaerCoil Gewindereparatur-Satz M 4 x 0,7 - NoTang
Mit diesem BaerCoil® NoTang Gewindereparatur-Set ist es möglich, die Gewindegröße M 4 x 0,7 zu reparieren ohne einen Mitnehmerzapfen brechen zu müssen.
BaerCoil® NoTang Gewindeeinsätze sind die beste Lösung für alle Ihre Anforderungen bei der Gewinde Reparatur! Mit ihnen sind Sie in der Lage, dauerhafte und starke Verbindungen herzustellen. Mit den zapfenlosen Einsätzen vermeiden Sie Ausschuss in Ihren Bauteilen und können diese wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube bleibt fest in der Verankerung, ohne dass der Gewindeeinsatz herausrutscht.
Das BaerCoil® Gewindereparatur Set ist die perfekte Lösung für beschädigte Gewinde, ohne dass der Nenndurchmesser verändert wird. Bei der Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Drahtgewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch als STI-Gewinde (STI = Screw Thread Insert) bezeichnet. Anschließend erfolgt das Eindrehen des BaerCoil® NoTang Gewindeeinsatzes in das alte Gewinde und somit die Wiederverschraubung der Werkstücke.

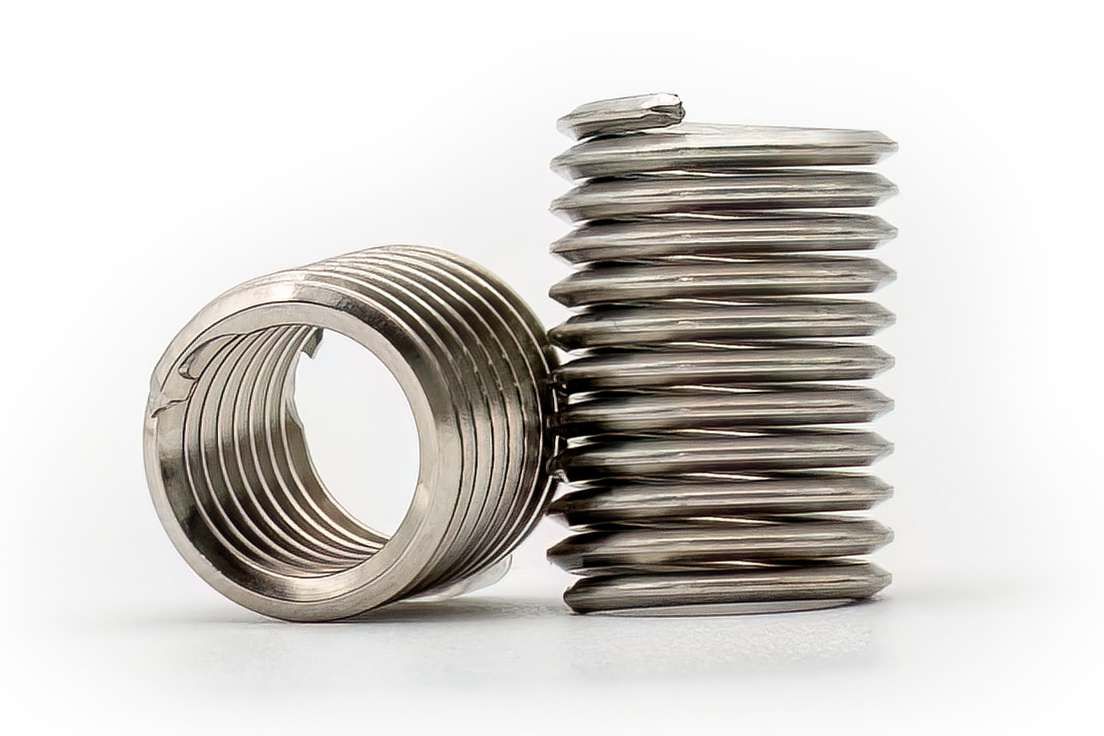

BaerCoil® NoTang Gewindeeinsätze sind zapfenlose Drahtgewindeeinsätze. "NoTang" ist übersetzt "ohne Mitnehmerzapfen". Diese Variante an Gewindeeinsätzen erleichtert die Arbeit und macht den Einbau effizienter, denn der übliche Arbeitsschritt des Zapfenbrechens fällt hier weg. Durch unsere innovativen BaerCoil® NoTang Einbauwerkzeuge lassen sich die Gewindeeinsätze schnell und sicher eindrehen. Außerdem sind NoTang Gewindeeinsätze beidseitig verwendbar und das erzeugte Gewinde ist deutlich stabiler als das ursprüngliche Gewinde.
Viele Elektronikbauteile, sowie Anwendungen in der Lebensmittelindustrie oder Medizin sind sehr empfindlich. In einigen Fällen können Bauteile beschädigt werden, oder der Mitnehmerzapfen ist im Bauteil nicht erreichbar und lässt sich nicht entfernen. Unter Umständen kann das auch enormen Aufwand für die Qualitätskontrolle bedeuten.

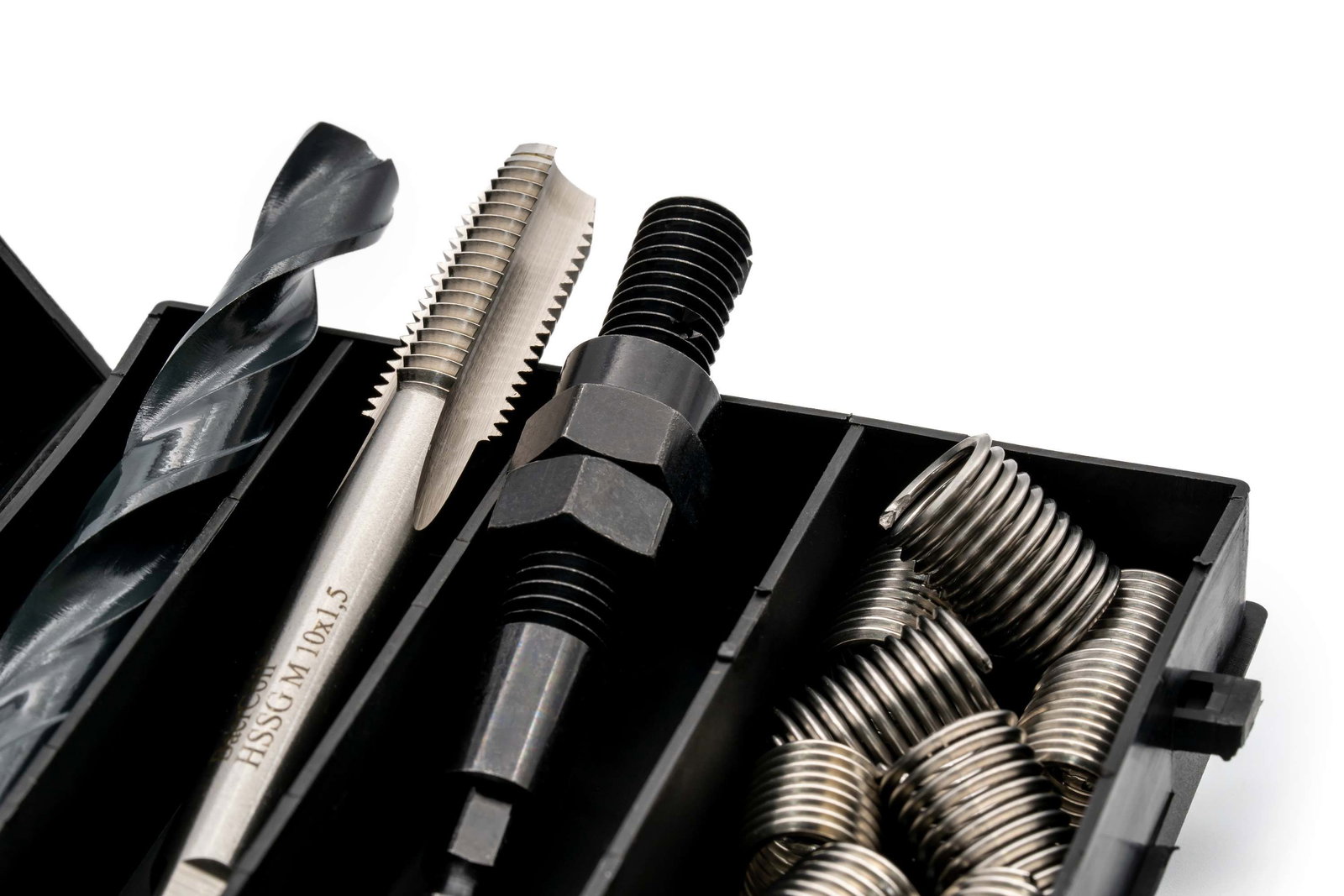

Für die Reparatur direkt am Gewinde enthält dieser Gewindereparatursatz verschiedene Hilfswerkzeuge, wie den Kernlochbohrer, Handgewindebohrer mit Übermaß für Einsatzgewinde, Eindrehwerkzeug und Edelstahl-Gewindeeinsätze ohne Mitnehmerzapfen. NoTang Gewindereparatur-Sätze enthalten zapfenlose Gewindeeinsätze in drei verschiedenen Längen.
BaerCoil® NoTang Gewindeeinsätze ohne Zapfen – Alle Vorteile auf einen Blick
- Zapfenbrechen fällt weg: Sie sparen sich nicht nur den Arbeitsschritt, sondern auch den Dokumentations- und Prüfaufwand, falls ein Zapfen im Bauteil verschwinden würde
- Höhere Arbeitsgeschwindigkeit: Bei NoTang Gewindeeinsätzen müssen Sie nicht erst prüfen, von welcher Seite Sie den Einsatz auf das Eindrehwerkzeug setzen, da er von beiden Seiten verwendbar ist. Im Dauereinsatz macht sich diese Zeitersparnis deutlich bemerkbar
- Reibungsloser Arbeitsablauf: Der Einbau mehrerer Einsätze wird nicht mehr duch den Zapfenbruch unterbrochen. Durch den kontinuierlichen gleich bleibenden Einbauprozess wird dieser immer schneller und reibungsloser
- Kompatibilität: Das Aufnahmegewinde ist identisch zu den normalen BaerCoil® Drahtgewindeeinsätzen und ist nach DIN8140-2 genormt. D.h. Sie können alle handelsüblichen EG-Gewindebohrer nutzen. Lediglich das NoTang Einbauwerkzeug ist nötig um die Einsätze einzudrehen.
Baumasse
| Durchmesser |
4 |
|---|---|
| Steigung |
0,7 |
| Abmessung |
M 4 x 0,7 |
| Länge |
1,0 D | 1,5 D | 2,0 D |
| T (Länge im eingebauten Zustand) |
1,0 D: 4 mm | 1,5 D: 6 mm | 2,0 D: 8 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 4 mm = 6 mm
Der Nenndurchmesser bei M 4 beträgt 4 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze - Reparatursätze |
|---|---|
| Produktart |
BaerCoil Gewindereparatursätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
NoTang |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung von Durchgangsgewinde und Sacklochgewinde. Insbesondere geeignet für empflindliche Bauteile, in die kein Zapfen fallen darf und für effiziente und schnelle Serienfertigungen.
Technische Zeichnung
| Durchmesser |
4 |
|---|---|
| Länge |
1,0 D | 1,5 D | 2,0 D |
| T (Länge im eingebauten Zustand) |
1,0 D: 4 mm | 1,5 D: 6 mm | 2,0 D: 8 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
4,83 mm - 5,60 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |

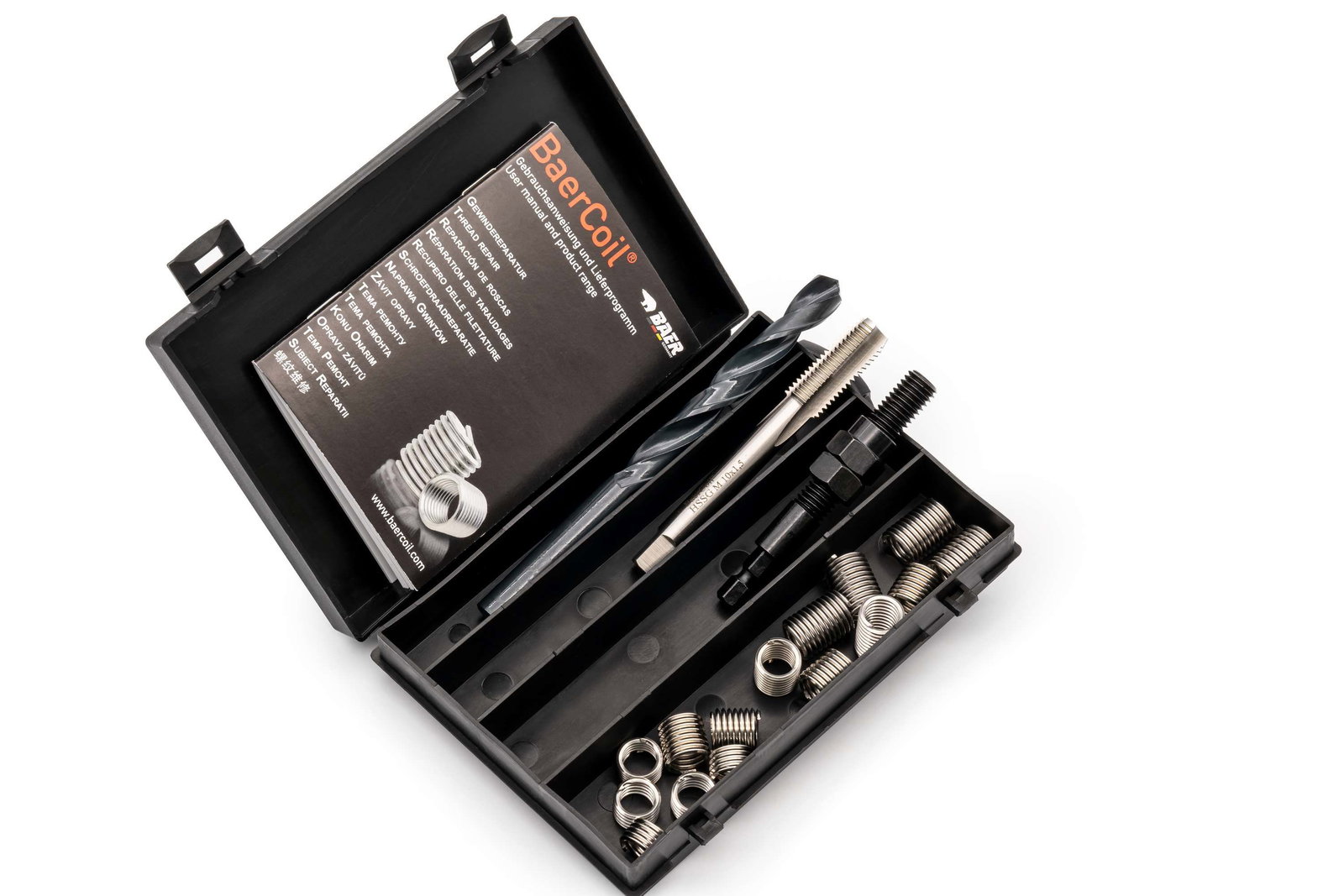

Inhalt
- 1 x 16142: BaerCoil HSS Spiralbohrer 4,20 mm
- 1 x B3007-1: BaerCoil HSSG Einschnittgewindebohrer M 4 x 0,7 EG

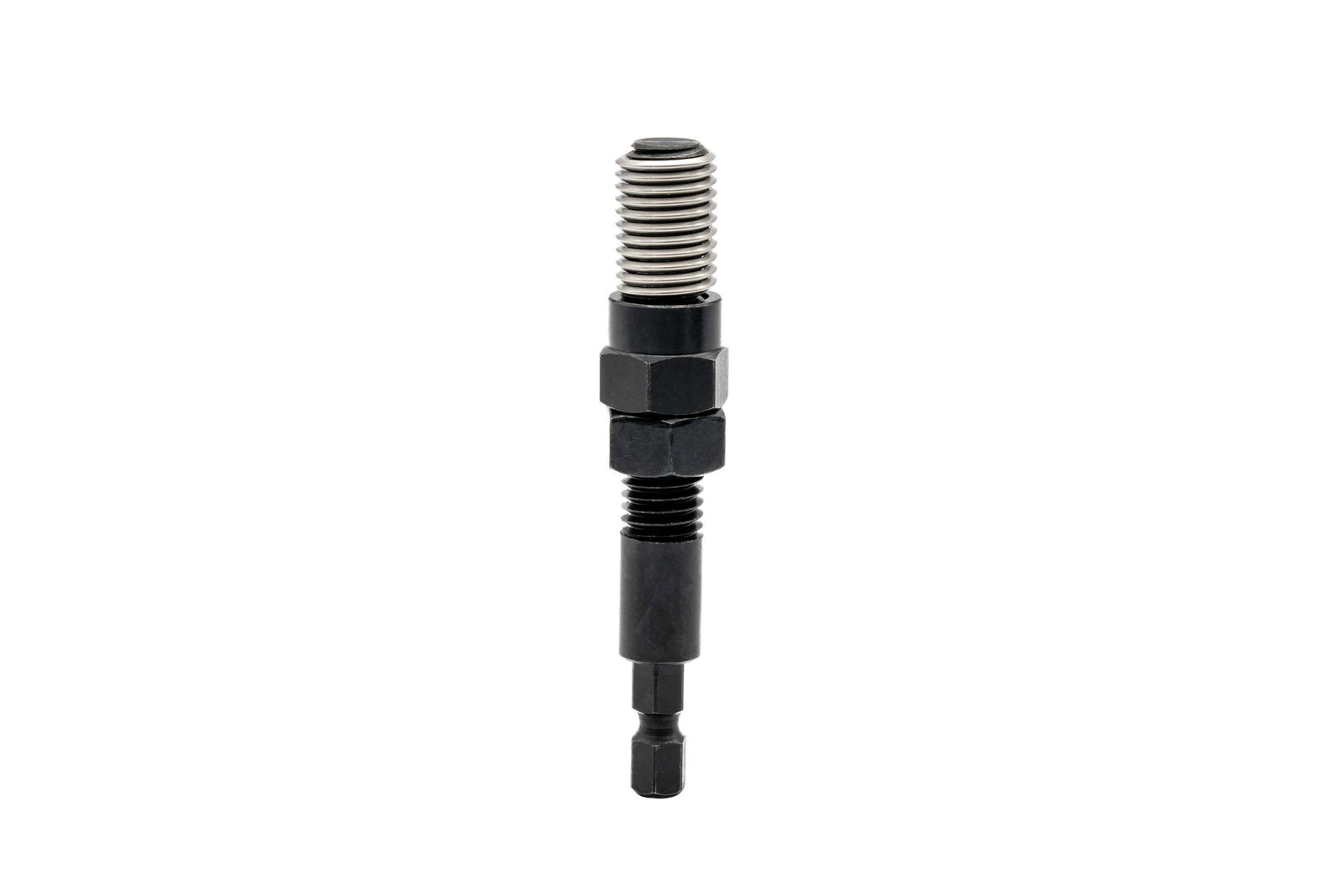

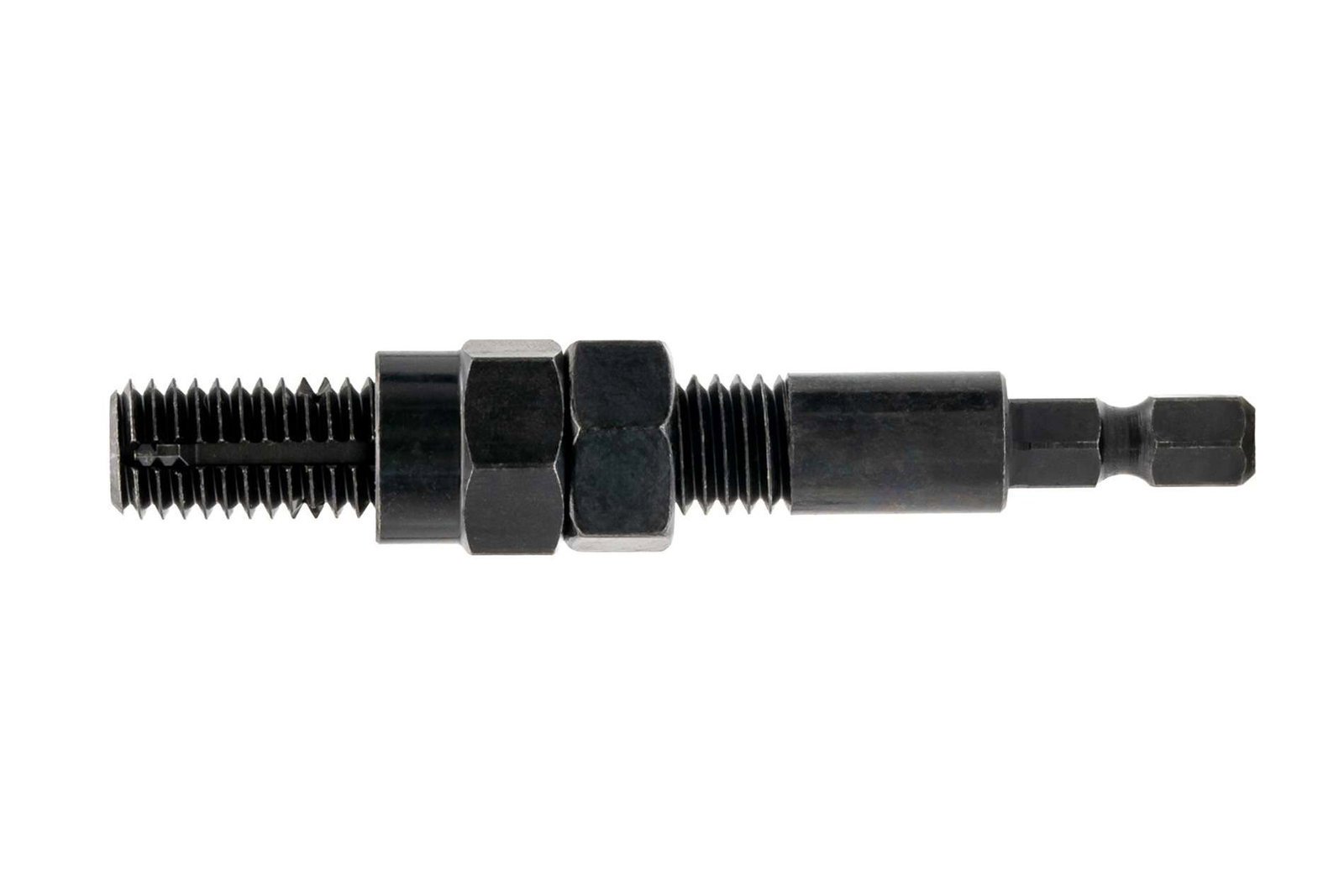

- 1 x KEBW04NT: BaerCoil Einbauwerkzeug M 4 x 0,7 - Typ: No Tang (ohne Mitnehmerzapfen)

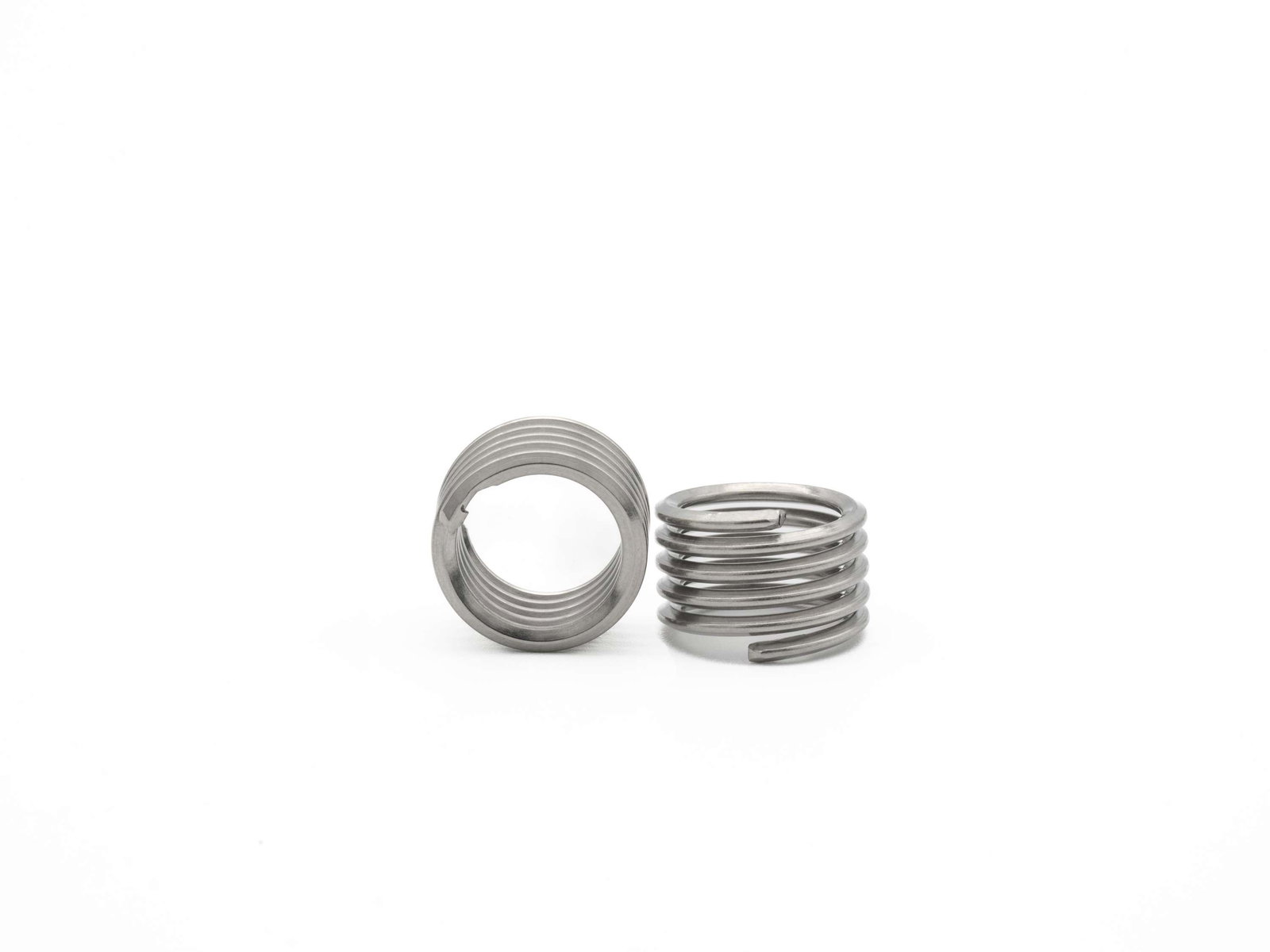

- 5 x B7207-15TL: BaerCoil NoTang Drahtgewindeeinsätze M 4 x 0,7 - Länge: 1,5 D - Typ: frei durchlaufend - Material: A2 (1.4301) - Toleranz ISO 2 (6H)
- 10 x B7207-1TL: BaerCoil NoTang Drahtgewindeeinsätze M 4 x 0,7 - Länge: 1,0 D - Typ: frei durchlaufend - Material: A2 (1.4301) - Toleranz ISO 2 (6H)
- 5 x B7207-2TL: BaerCoil NoTang Drahtgewindeeinsätze M 4 x 0,7 - Länge: 2,0 D - Typ: frei durchlaufend - Material: A2 (1.4301) - Toleranz ISO 2 (6H)
