BaerCoil Gewindereparatur-Satz M 4 x 0,7 "screw grip"
BaerCoil Gewindereparatur-Satz M 4 x 0,7 "screw grip"
Mit diesem BaerCoil® Gewindereparatur-Set ist es möglich, Durchgangsgewinde und Sacklochgewinde in M 4 x 0,7 zu reparieren und dabei ein schraubensicherndes Gewinde zu erhalten.
BaerCoil® Gewindeeinsätze sind die beste Lösung für alle Ihre Anforderungen bei der Gewinde Reparatur! Mit ihnen sind Sie in der Lage, dauerhafte und starke Verbindungen herzustellen. Mit den Einsätzen vermeiden Sie Ausschuss in Ihren Bauteilen und können diese wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube bleibt fest in der Verankerung, ohne dass der Gewindeeinsatz herausrutscht.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde, ohne dass der Nenndurchmesser verändert wird. Bei der Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Drahtgewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch als STI-Gewinde (STI = Screw Thread Insert) bezeichnet. Anschließend erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Wiederverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das erzeugte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
Unsere Gewindeeinsätze sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten gleichmäßig auf die einzelnen Gewindegänge verteilt werden. Darüber hinaus gleicht die Flexibilität der Gewindeeinsätze mögliche Steigungs- und Winkelfehler aus, so dass eine optimale Kraftübertragung vom Bolzen auf das Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze, Trägermaterial einzusparen und kleinere oder kürzere Schraubverbindungen einzusetzen. In der Luftfahrt und im Fahrzeugbau sind sie heute bereits ein wichtiger Bestandteil. Sie sparen deutlich Material und tragen zur Ressourcenschonung bei.
Für die Reparatur direkt am Gewinde enthält dieser Gewindereparatursatz verschiedene Hilfswerkzeuge, wie den Kernlochbohrer, Handgewindebohrer mit Übermaß für Einsatzgewinde, Eindrehwerkzeug, Zapfenbrecher und Drahtgewindeeinsätze aus Edelstahl.
Mit den selbstklemmenden "screw grip" Gewindeeinsätzen bleibt Ihre Konstruktion stabil - egal ob Erschütterungen, ständige Vibrationen oder Bewegungen. Die schraubensichernden BaerCoil® Gewindeeinsätze ergänzen die Eigenschaften der "frei durchlaufenden" Verbindung und wirken durch ihre polygon geformten Windungen klemmend auf die Flanken der eingedrehten Schraube. Bitte verwenden Sie hierfür ausschließlich Schrauben höherer Festigkeitsklasse, da ein elastisch federnder Reibschluss entsteht. Die Klemmdrehmomente sind vergleichbar mit den Angaben in DIN 267 Teil 15 und ISO 2320. Bitte beachten Sie, dass für screw grip Einsätze spezielle Eindrehwerkzeuge mit reduziertem Durchmesser benötigt werden.
BaerCoil® schraubensichernde Gewindeeinsätze | Typ "screw grip" – Alle Vorteile auf einen Blick
Mit den selbstklemmenden "screw grip" Gewindeeinsätzen bleibt Ihre Konstruktion stabil - egal ob Erschütterungen, ständige Vibrationen oder Bewegungen. Die schraubensichernden BaerCoil® Gewindeeinsätze ergänzen die Eigenschaften der "frei durchlaufenden" Verbindung und wirken durch ihre polygon geformten Windungen klemmend auf die Flanken der eingedrehten Schraube. Bitte verwenden Sie hierfür ausschließlich Schrauben höherer Festigkeitsklasse, da ein elastisch federnder Reibschluss entsteht. Die Klemmdrehmomente sind vergleichbar mit den Angaben in DIN 267 Teil 15 und ISO 2320. Bitte beachten Sie, dass für screw grip Einsätze spezielle Eindrehwerkzeuge mit reduziertem Durchmesser benötigt werden.
BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden. Es ist zu beachten, dass die Gewindeeinsätze mit Schraubensicherung etwa in der Mitte des Einsatzes eine polygonförmige Windung aufweisen. Diese darf beim Kürzen nicht entfernt werden, um die Schraubensicherungswirkung zu erhalten.
Baumasse
| Durchmesser |
4 |
|---|---|
| Steigung |
0,7 |
| Abmessung |
M 4 x 0,7 |
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
6 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 4 mm = 6 mm
Der Nenndurchmesser bei M 4 beträgt 4 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze - Reparatursätze |
|---|---|
| Produktart |
BaerCoil Gewindereparatursätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
screw grip (schraubensichernd) |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung von Sacklochgewinden. Durch schraubensichernden Gewindeeinsätze eignet sich der Reparatur-Satz vor allem für Anwendungen in denen sich die Schraube bei Erschütterungen und Vibrationen nicht lösen darf.
Technische Zeichnung
| Durchmesser |
4 |
|---|---|
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
6 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
4,83 mm - 5,60 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
8,45 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
9,15 mm |
Inhalt
- 1 x 16142: BaerCoil HSS Spiralbohrer 4,20 mm
- 1 x B3007-1: BaerCoil HSSG Einschnittgewindebohrer M 4 x 0,7 EG
- 1 x EBW04: BaerCoil Einbauwerkzeug M 4 x 0,7

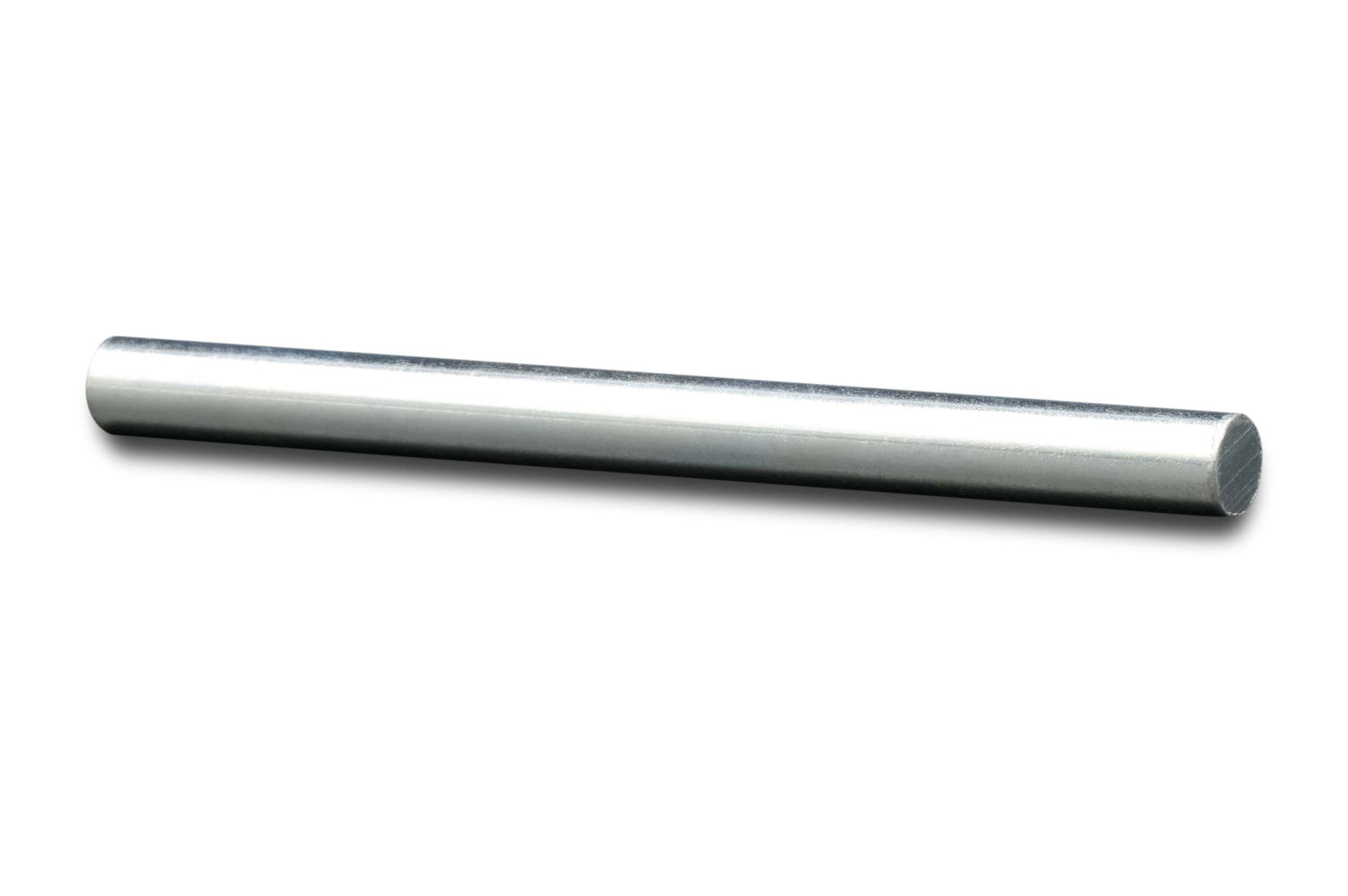

- 1 x BZ004: BaerCoil Zapfenbrecher M 4 x 0,7
- 10 x B6104-15: BaerCoil Gewindeeinsätze M 4 x 0,7 - Länge: 1,5 D - Typ: “screw grip“ - Material: A2 (1.4301) - Toleranz ISO 2 (6H)
