BaerCoil Gewindereparatur-Satz UNC 1.1/2 x 6
BaerCoil Gewindereparatur-Satz UNC 1.1/2 x 6
Mit diesem BaerCoil® Gewindereparatur-Set ist es möglich, Durchgangsgewinde und Sacklochgewinde in UNC 1.1/2" x 6 zu reparieren.
BaerCoil® Gewindeeinsätze sind die beste Lösung für alle Ihre Anforderungen bei der Gewinde Reparatur! Mit ihnen sind Sie in der Lage, dauerhafte und starke Verbindungen herzustellen. Mit den Einsätzen vermeiden Sie Ausschuss in Ihren Bauteilen und können diese wiederverwerten. Die Einsätze sind präzise und verschleißfest - Ihre Schraube bleibt fest in der Verankerung, ohne dass der Gewindeeinsatz herausrutscht.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde, ohne dass der Nenndurchmesser verändert wird. Bei der Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Drahtgewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch als STI-Gewinde (STI = Screw Thread Insert) bezeichnet. Anschließend erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Wiederverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das erzeugte Gewinde deutlich stabiler als das ursprüngliche Gewinde.
Unsere Gewindeeinsätze sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten gleichmäßig auf die einzelnen Gewindegänge verteilt werden. Darüber hinaus gleicht die Flexibilität der Gewindeeinsätze mögliche Steigungs- und Winkelfehler aus, so dass eine optimale Kraftübertragung vom Bolzen auf das Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze, Trägermaterial einzusparen und kleinere oder kürzere Schraubverbindungen einzusetzen. In der Luftfahrt und im Fahrzeugbau sind sie heute bereits ein wichtiger Bestandteil. Sie sparen deutlich Material und tragen zur Ressourcenschonung bei.
Für die Reparatur direkt am Gewinde enthält dieser Gewindereparatursatz verschiedene Hilfswerkzeuge, wie den Handgewindebohrer mit Übermaß für Einsatzgewinde, Eindrehwerkzeug und Drahtgewindeeinsätze aus Edelstahl.

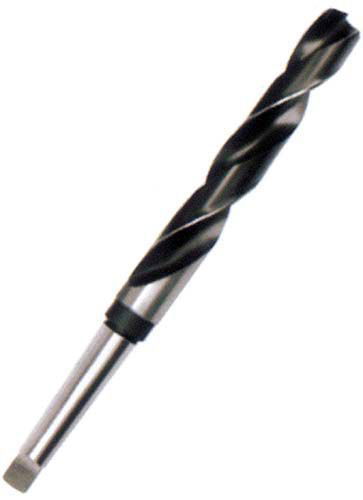

In diesem Satz sind Spiralbohrer und Zapfenbrecher nicht enthalten. Um das Kernloch zu bohren, wird hier noch ein 39 mm Spiralbohrer benötigt. Der Zapfen lässt sich mit dem Einbauwerkzeug brechen. Das Einbauwerkzeug dafür nach dem Einbau zurückziehen und um 90° drehen, so dass es auf dem Zapfen aufliegt. Dann das Werkzeug hinten kurz anschlagen.
BaerCoil® Gewindeeinsätze können bei Bedarf, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.
Baumasse
| Durchmesser |
1.1/2" |
|---|---|
| Steigung |
6 |
| Abmessung |
UNC 1.1/2" x 6 |
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
57,15 mm |
| Gewindelängen-Berechnung |
1,5 D heißt 1,5 mal Durchmesser: 1,5 mal 38,1 mm = 57,15 mm Der Nenndurchmesser bei UNC 1.1/2" beträgt ca. 38,1 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze - Reparatursätze |
|---|---|
| Produktart |
BaerCoil Gewindereparatursätze |
| Gewindenorm |
UNC: Amerikanisches Unified National Coarse Grobgewinde nach ANSI B1.1 |
| Richtung |
Rechts |
| Typ |
frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung von Durchgangsgewinde und Sacklochgewinde.
Technische Zeichnung
| Durchmesser |
1.1/2" |
|---|---|
| Länge |
1,5 D |
| T (Länge im eingebauten Zustand) |
57,15 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
1,690 '' - 1,772 '' |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
2,833 '' |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
3,000 '' |
Inhalt
- 1 x B3120: BaerCoil HSSG Einschnittgewindebohrer UNC 1.1/2 x 6 EG
- 1 x EBW36: BaerCoil Einbauwerkzeug UNC 1.1/2 x 6
- 10 x B8323-15: BaerCoil Gewindeeinsätze UNC 1.1/2“ x 6 - Länge: 1,5 D - Typ: “frei durchlaufend“ - Material: A2 (1.4301)
