BaerCoil HSSE Maschinengewindebohrer UNC 9/16 x 12 EG (mit Übermaß für Drahtgewindeeinsätze) - PRO für Durchgangslöcher
BaerCoil HSSE Maschinengewindebohrer UNC 9/16 x 12 EG (mit Übermaß für Drahtgewindeeinsätze) - PRO für Durchgangslöcher
BaerCoil® Maschinengewindebohrer werden hauptsächlich zur Gewindereparatur oder Gewindeverstärkung in Verbindung mit Drahtgewindeeinsätzen verwendet. Mit diesem BaerCoil® Gewindebohrer kann in einem Arbeitsgang ein fertiges Gewinde mit Übermaß als Aufnahmegewinde für Drahtgewindeeinsätze der Abmessung UNC 9/16 x 12 geschnitten werden.
Das Aufnahmegewinde für UNC 9/16 x 12 Gewindeeinsätze nennt sich auch EG-Gewinde (Einsatzgewinde) oder STI-Gewinde (auf Englisch Screw Thread Insert) und hat ein Übermaß, damit nach dem Einbau des Gewindeeinsatzes das normale Ausgangsgewinde UNC 9/16 x 12 wiederhergestellt ist.
Bei unseren Maschinengewindebohrern handelt es sich um leistungsstarke und zuverlässige Gewindeschneider für die effiziente Bearbeitung von Gewinden in einem Arbeitsgang auf der Maschine. Maschinengewindebohrer finden ihren Einsatz vor allem in der industriellen Fertigung. Sie sind u.a. für CNC-Maschinen, Gewindeschneidmaschinen, Akkubohrmaschinen und pneumatische Gewindeschneidmaschinen geeignet. Da sie sich durch eine hohe Wirtschaftlichkeit und niedrige Produktionskosten auszeichnen, werden sie häufig in der Serienfertigung eingesetzt. Das Schneiden des Gewindes erfolgt maschinell in einem Arbeitsgang.
Dieser BaerCoil® Gewindeschneider kann für Durchgangsbohrungen eingesetzt werden, da der lange Anschnitt, die gerade Nutform und der Schälanschnitt dafür sorgen, dass die Späne nach vorne aus der Bohrung transportiert werden.
Baumasse
| Durchmesser |
9/16 |
|---|---|
| Nenndurchmesser in Zoll |
0,67 |
| Nenndurchmesser in mm |
17,03 |
| Steigung |
12 |
| Steigung in mm |
2,117 |
| Abmessung |
UNC 9/16 x 12 EG/STI |
Eigenschaften
| Produktgruppe |
Gewindebohrer Drahtgewindeeinsätze - Gewindebohrer |
|---|---|
| Produktart |
BaerCoil Gewindebohrer |
| Gewindenorm |
UNC EG/STI: Amerikanisches Unified National Coarse Grobgewinde für Drahtgewindeeinsätze nach ASME B1 |
| Toleranz |
2B mod. |
| Richtung |
Rechts |
| Standard |
DIN 376 |
| Material |
HSSE blank |
| Zugfestigkeit bei Raumtemperatur |
bis 900 N/mm² | 27,1 HRC |
14,8 mm
Durchgangsloch bis 4 x D
Form B mit Schälanschnitt
4-5 Gänge
Späne werden in Schneidrichtung nach unten abgeführt
Außenkühlung und -Schmierung
HSSE blank
bis 900 N/mm² | 27,1 HRC
2B mod.
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur von Durchgangsgewinden.

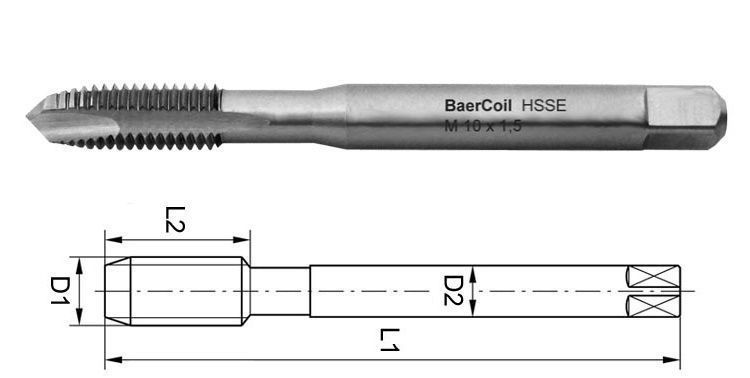

Technische Zeichnung
| D1 |
17,03 mm |
|---|---|
| D2 |
14,0 mm |
| L1 |
125 mm |
| L2 |
26 mm |
| Durchmesser |
9/16 |
| Vierkant |
11,0 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Automatenstähle | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Stahlguss | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Baustähle legiert | Schnittgeschwindigkeit vc in m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Schnittgeschwindigkeit vc [m/min] = (Außendurchmesser * π * Drehzahl) / 1000
Drehzahl n [1/min] = (Schnittgeschwindigkeit in m/min * 1000) / (Außendurchmesser * π)
Vorschubprogrammierung [mm/min] = Drehzahl * Steigung
Bitte beachten Sie, dass die oben angegebenen Schnittgeschwindigkeiten als Richtwerte zu verstehen sind und je nach Schmierung und Betätigung angepasst werden müssen.
