BaerCoil® Kombi-Gewindebohrer werden hauptsächlich zur Gewindereparatur in Verbindung mit Drahtgewindeeinsätzen verwendet. Mit diesem BaerCoil® Gewindeschneider kann das alte Gewinde in einem Arbeitsgang, ohne vorzubohren, in ein Übermaßgewinde als Aufnahmegewinde für Drahtgewindeeinsätze der Abmessung M 6 x 1,0 geschnitten werden. Es können damit nur Durchgangsgewinde bis zu einer maximalen Gewindetiefe von 2 x D gefertigt werden.
Das Aufnahmegewinde für M 6 x 1,0 Gewindeeinsätze nennt sich auch EG-Gewinde (Einsatzgewinde) oder STI-Gewinde (auf Englisch Screw Thread Insert) und hat ein Übermaß, damit nach dem Einbau des Gewindeeinsatzes das normale Ausgangsgewinde M 6 x 1,0 wiederhergestellt ist.
Innengewinde können ohne Verkanten geschnitten und mit Windeisen, Ratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigt werden.
Der Gewindebohrer wird in vorgeschnittenen Gewinden verwendet, um diese in Aufnahmegewinde für Drahtgewindeinsätze zu erweitern. Eine Vorbearbeitung mit einem Kernlochbohrer ist nicht erforderlich.
Dieser Innengewindeschneider bietet gegenüber Einschnittgewindebohrern oder Maschinengewindebohrer einen deutlichen Vorteil, da der Arbeitsschritt des Kernlochbohrens und des Werkzeugwechsels weg fällt. Durch die hohe Zeitersparnis erhöht sich auch die Effizienz beim Gewindeschneiden deutlich.
Mit den geraden Nuten wird der Span hauptsächlich durch die Spannuten aufgenommen und beim Schneiden nicht abgeführt. Um ein Festsetzen der Späne zu vermeiden, empfiehlt es sich, nach jedem Gewindeschneiden die Späne mit einem Pinsel, Pressluft o.ä. aus den Nuten zu entfernen.
Baumasse
| Durchmesser |
6 |
|---|---|
| Nenndurchmesser in Zoll |
0,236 |
| Nenndurchmesser in mm |
6 |
| Steigung |
1,0 |
| Steigung in mm |
1 |
| Abmessung |
M 6 x 1,0 EG/STI |
Eigenschaften
| Produktgruppe |
Gewindebohrer Drahtgewindeeinsätze - Gewindebohrer |
|---|---|
| Produktart |
BaerCoil Gewindebohrer |
| Gewindenorm |
M EG/STI: Metrisches ISO-Regelgewinde für Drahtgewindeeinsätze nach DIN 8140-2 |
| Toleranz |
ISO2/6H mod. (ISO1/4H) |
| Richtung |
Rechts |
| Standard |
Werksnorm |
| Material |
HSSE blank |
| Zugfestigkeit bei Raumtemperatur |
bis 600 N/mm² |
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur von Durchgangsgewinden.

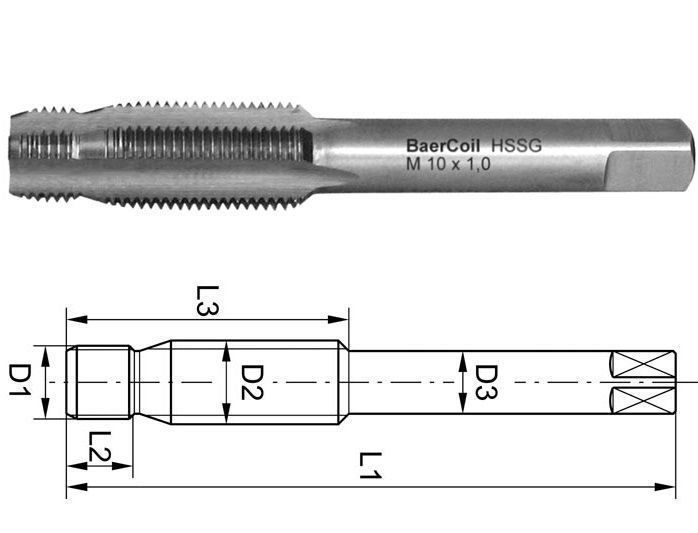

Technische Zeichnung
| D1 |
6 mm |
|---|---|
| D2 |
7,3 mm |
| D3 |
8 mm |
| L1 |
70 mm |
| L2 |
8 mm |
| L3 |
28,0 mm |
| Durchmesser |
6 |
| Vierkant |
6,3 mm |
Anwendung – Beispielmaterialien Gewindebohrer
