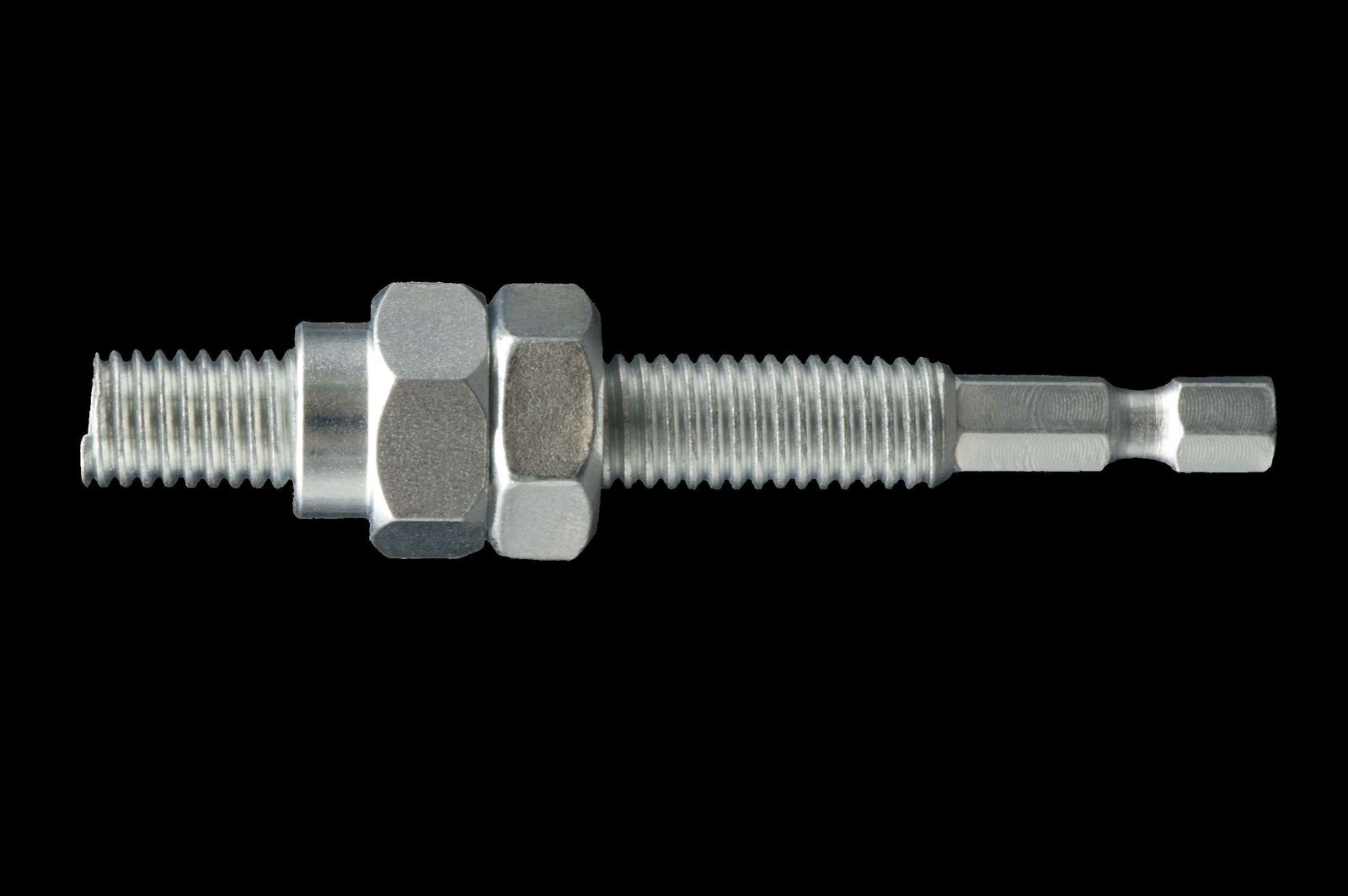

BaerCoil Maschineneinbauwerkzeug UNF 5/16 x 24
BaerCoil Maschineneinbauwerkzeug UNF 5/16 x 24
Mit dem BaerCoil® Maschineneinbauwerkzeug können Sie 5/16-24 UNF Drahtgewindeeinsätze einfach und effizient in Ihr Werkstück einbauen. Das Maschineneinbauwerkzeug ist ausschließlich für frei durchlaufende Drahtgewindeeinsätze geeignet. Gewindeeinsätze mit Schraubensicherung (Typ: screw grip) können mit diesem Werkzeug nicht verarbeitet werden.
Die hohe Effizienz der BaerCoil® Einbauwerkzeuge für Drahtgewindeeinsätze beweist sich in der Serienfertigung. Mit dem 1/4" Sechskantanschluss passt Ihr Einbauwerkzeug in jeden Elektro- oder Druckluftschrauber. Die einstellbare Tiefenbegrenzung stellt sicher, dass der Gewindeeinsatz immer gleich tief eingesetzt wird.
Für eine exakte Tiefenbegrenzung müssen die Kontermuttern auf die entsprechende Einbautiefe (1/4 - 1/2 Umdrehung unter der Oberfläche) eingestellt werden. Die Muttern können mit einem Maulschlüssel der Schlüsselweite 1/2'' angezogen und gelöst werden. Anschließend kann der Gewindeeinsatz auf das Eindrehwerkzeug geschraubt und in das Aufnahmegewinde eingedreht werden. Sobald die Kontermutter auf dem Werkstück aufliegt, muss die Maschine auf Linkslauf gestellt werden, damit sich das Eindrehwerkzeug aus dem Gewindeeinsatz herausdreht. Ein hartes Aufsetzen des Werkzeuges auf das Werkstück ist zu vermeiden, um Beschädigungen des Werkstückes, des Werkzeuges und des Gewindeeinsatzes zu verhindern.
Baumasse
| Durchmesser |
5/16 |
|---|---|
| Steigung |
24 |
| Abmessung |
UNF 5/16 x 24 |
| Länge |
67 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze - Montagewerkzeuge |
|---|---|
| Produktart |
BaerCoil Einbauwerkzeuge |
| Gewindenorm |
UNF: Amerikanisches Feingewinde Unified National Fine nach ANSI B1.1 |
| Richtung |
Rechts |
