BaerCoil NoTang Drahtgewindeeinsätze M 5 x 0,8 - 2,0 D (10 mm) - 100 Stück
Ab Lager
Expressversand möglich

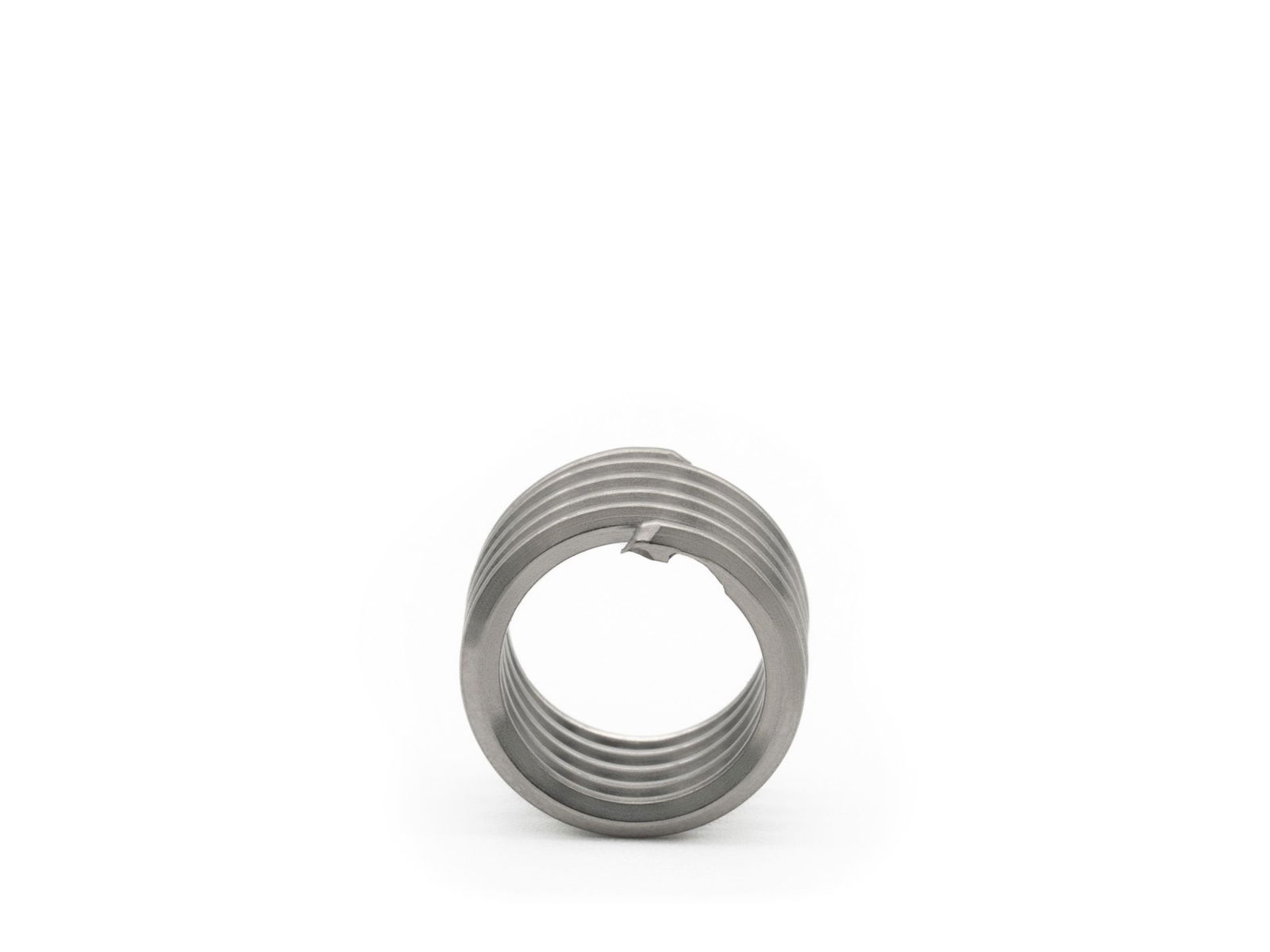

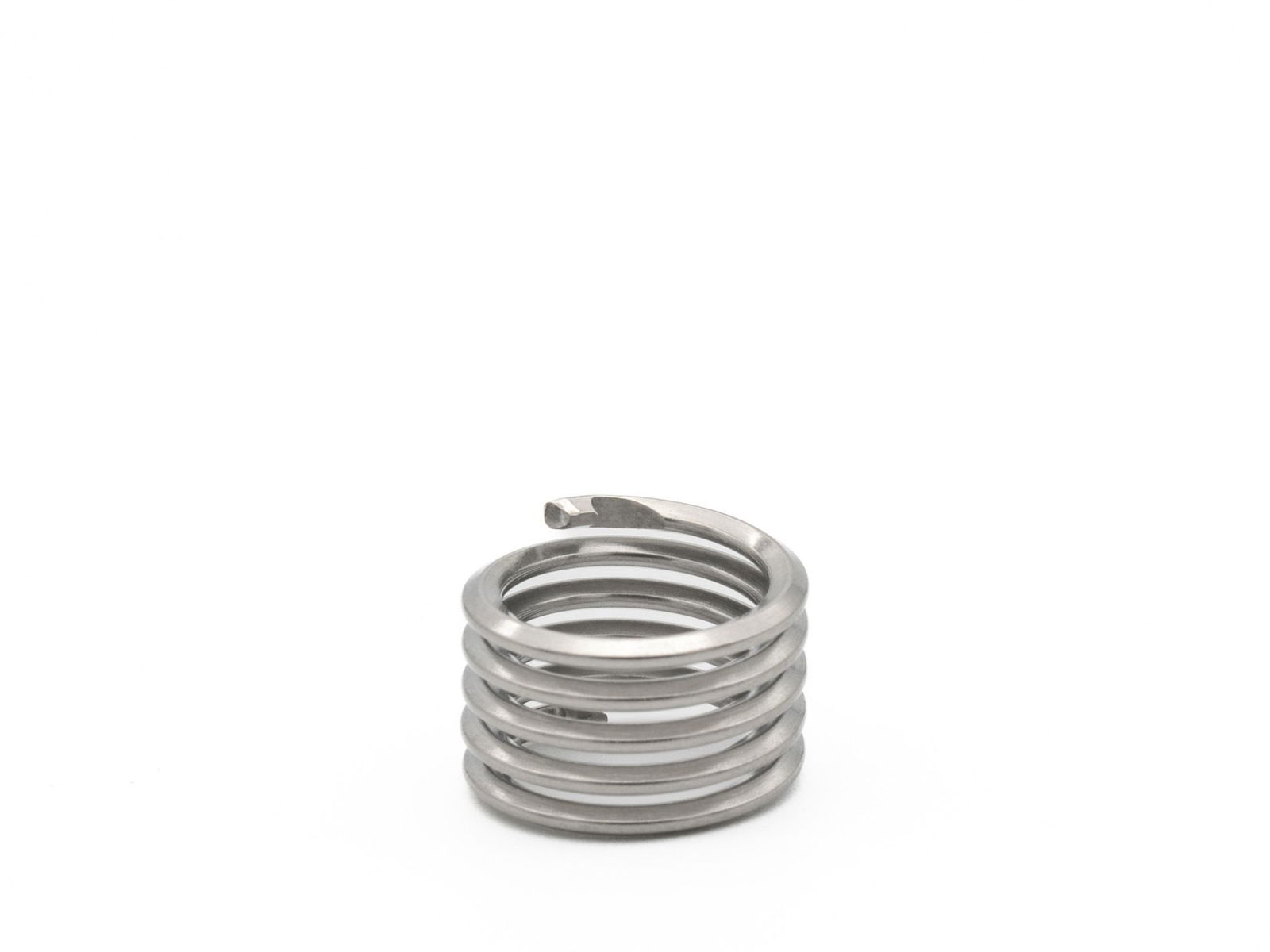

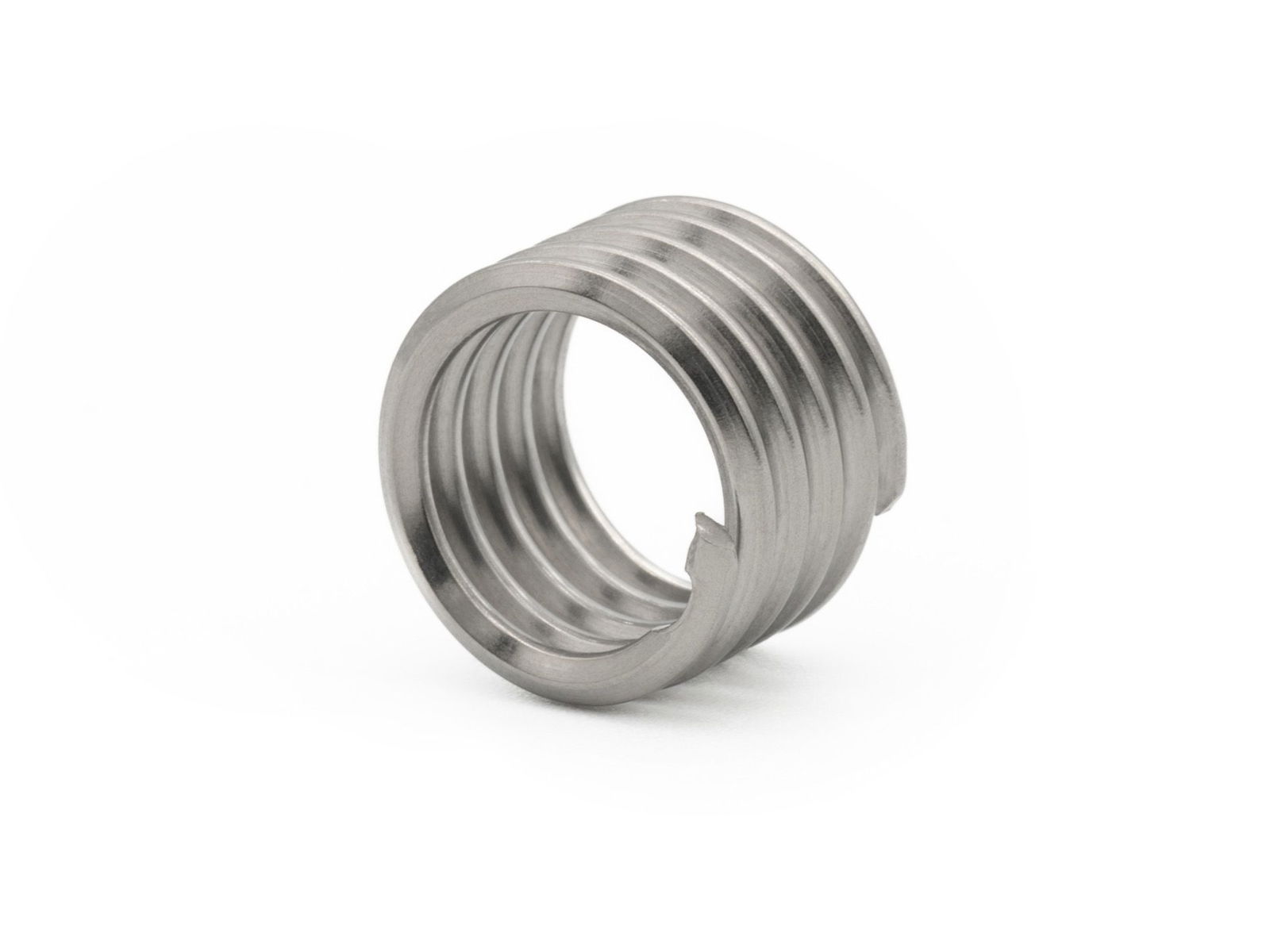

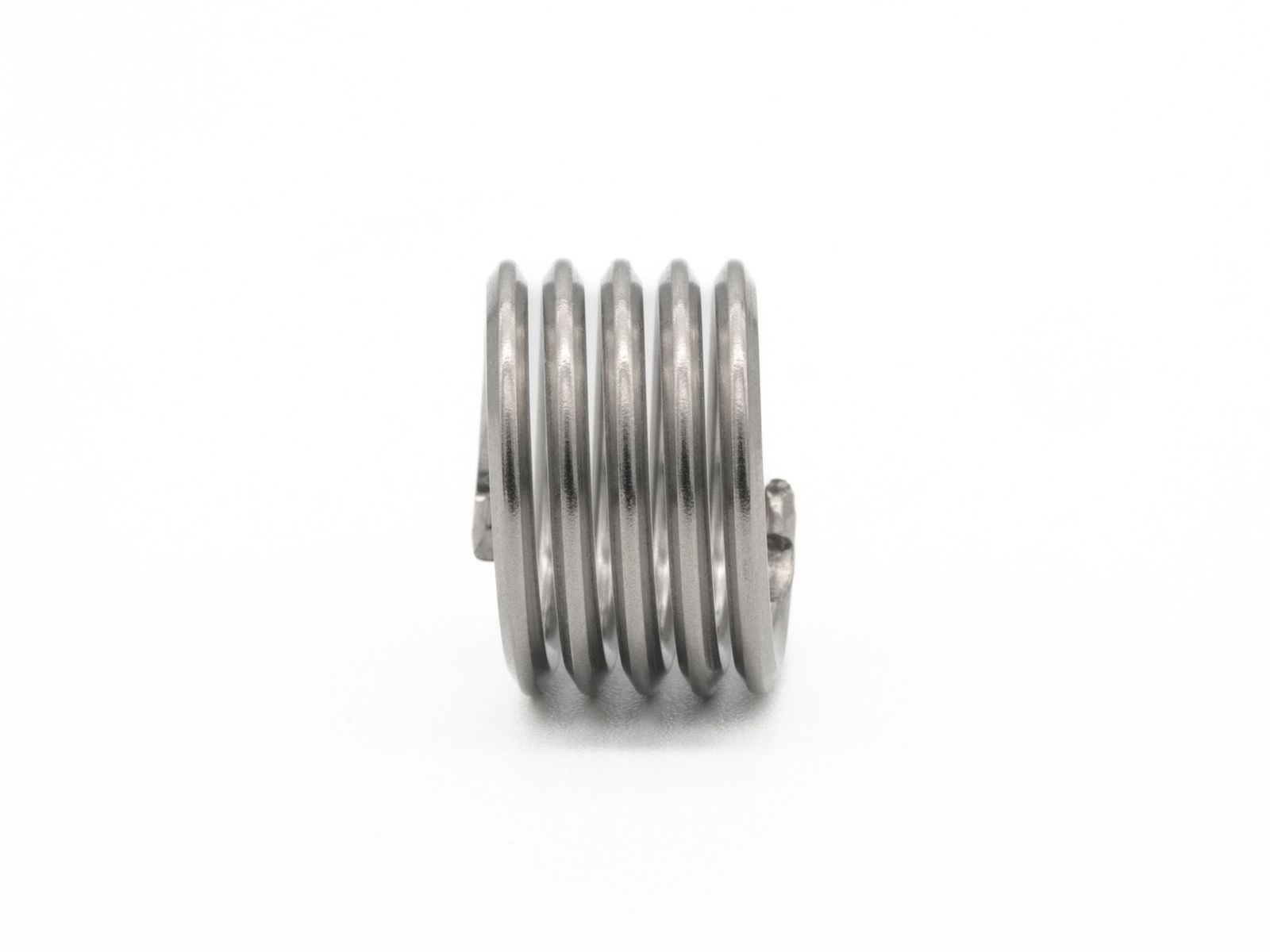

BaerCoil NoTang Drahtgewindeeinsätze M 5 x 0,8 - 2,0 D (10 mm) - 100 Stück
BaerCoil NoTang Gewindeeinsätze sind zapfenlose Drahtgewindeeinsätze. "NoTang" ist übersetzt "ohne Mitnehmerzapfen". Diese Variante an Gewindeeinsätzen erleichtert die Arbeit und macht den Einbau effizienter, denn der übliche Arbeitsschritt des Zapfenbrechens fällt hier weg.
Durch unsere innovativen BaerCoil NoTang Einbauwerkzeuge lassen sich die Gewindeeinsätze schnell und sicher eindrehen. Außerdem sind NoTang Gewindeeinsätze beidseitig verwendbar. Wichtig ist nur, dass Sie unsere NoTang Einbauwerkzeuge verwenden.
Viele Elektronikbauteile, sowie Anwendungen in der Lebensmittelindustrie oder Medizin sind sehr empfindlich. In einigen Fällen können Bauteile beschädigt werden, oder der Mitnehmerzapfen ist im Bauteil nicht erreichbar und lässt sich nicht entfernen. Unter Umständen kann das auch enormen Aufwand für die Qualitätskontrolle bedeuten.
Mit BaerCoil Drahtgewindeeinsätze erreichen Sie lange und krräftige Gewindeverbindungen. Das BaerCoil System ist die perfekte Lösung um beschädigte Gewinde zu reparieren.
Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde. EG-Gewinde (Einsatzgewinde) wird geschnitten und der BaerCoil Einsatz eingedreht. Das hergestellte Gewinde ist deutlich stabiler als das ursprüngliche Gewinde. BaerCoil Gewindeeinsätze sorgen für eine optimale Kraftübertragung vom Bolzen zum Muttergewinde - auch in Leichtbaukonstruktionen. Durch ihre Flexibilität können sie Steigungs- und Winkelfehler kompensieren und so eine optimale Kraftübertragung garantieren. BaerCoil Gewindeeinsätze sind bereits jetzt wichtige Bestandteile in der Luft- und Fahrzeugindustrie und helfen dabei, das Trägermaterial zu verringern und kleinere, kürzere Schraubverbindungen einzusetzen.
BaerCoil® NoTang Gewindeeinsätze ohne Zapfen – Alle Vorteile auf einen Blick
- Zapfenbrechen fällt weg: Sie sparen sich nicht nur den Arbeitsschritt, sondern auch den Dokumentations- und Prüfaufwand, falls ein Zapfen im Bauteil verschwinden würde
- Höhere Arbeitsgeschwindigkeit: Bei NoTang Gewindeeinsätzen müssen Sie nicht erst prüfen, von welcher Seite Sie den Einsatz auf das Eindrehwerkzeug setzen, da er von beiden Seiten verwendbar ist. Im Dauereinsatz macht sich diese Zeitersparnis deutlich bemerkbar
- Reibungsloser Arbeitsablauf: Der Einbau mehrerer Einsätze wird nicht mehr duch den Zapfenbruch unterbrochen. Durch den kontinuierlichen gleich bleibenden Einbauprozess wird dieser immer schneller und reibungsloser
- Kompatibilität: Das Aufnahmegewinde ist identisch zu den normalen BaerCoil Drahtgewindeeinsätzen und ist nach DIN8140-2 genormt. D.h. Sie können alle handelsüblichen EG-Gewindebohrer nutzen. Lediglich das NoTang Einbauwerkzeug ist nötig um die Einsätze einzudrehen.
Baumasse
| Durchmesser |
5 |
|---|---|
| Steigung |
0,8 |
| Abmessung |
M 5 x 0,8 |
| Länge |
2,0 D |
| T (Länge im eingebauten Zustand) |
10 mm |
| Gewindelängen-Berechnung |
2,0 D heißt 2 mal Durchmesser: 2 mal 5 mm = 10 mm
Der Nenndurchmesser bei M 5 beträgt 5 mm |
Eigenschaften
| Produktgruppe |
Drahtgewindeeinsätze |
|---|---|
| Produktart |
BaerCoil Drahtgewindeeinsätze |
| Gewindenorm |
M: Metrisches ISO-Regelgewinde nach DIN 13 |
| Toleranz |
ISO2/6H |
| Richtung |
Rechts |
| Typ |
NoTang - frei durchlaufend |
| Material |
Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301) |
| Zugfestigkeit bei Raumtemperatur |
>1400 N/mm² |
| Temperaturbeständigkeit |
315°C langzeitig 425°C kurzzeitig |
Einsatzzwecke
- Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung
- empfindliche Bauteile, in die kein Zapfen fallen darf, oder nur schwer zu entfernen ist
- z.B. Elektroindustrie, Lebensmittelindustrie, Medizin etc.
Technische Zeichnung
| Durchmesser |
5 |
|---|---|
| Länge |
2,0 D |
| T (Länge im eingebauten Zustand) |
10 mm |
| F (Min. - Max. Außendurchmesser vor Einbau) |
5,94 mm - 6,80 mm |
| P (Tiefe) |
Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen |
| B (Gewindetiefe mit Anschnitt) |
12,80 mm |
| D (Mindesttiefe des Kernloches, ohne Spitze) |
13,60 mm |
Video Gebrauchsanweisung
Weiterführende Informationen
- Technische Daten zu metrischen BaerCoil Gewindeeinsätzen
- BaerCoil Gebrauchsanweisung
- Technische Informationen
