BaerFix Gewindereparatur-Satz UNF 7/16 x 20
BaerFix Gewindereparatur-Satz UNF 7/16 x 20
Mit dem BaerFix® Gewindereparaturset lassen sich beschädigte 7/16-20 UNF Gewinde schnell und einfach reparieren.
Dieses Set enthält alle Werkzeuge, die Sie benötigen, um eine dauerhafte und feste Verankerung in verschiedenen Materialien zu erreichen. Das BaerFix® Gewindereparatur-Set ist ideal für Materialien wie Aluminium, Leichtmetalle, NE-Metalle, Messing, Bronze, Gußeisen, Kunststoffe, Schichtstoffe und Hartholz. Bitte beachten Sie, dass das Set nur für Materialien mit einer Zugfestigkeit bis ca. 450 N/mm² geeignet ist.
BaerFix® Gewindeeinsätze sind selbstschneidend, garantieren eine dauerhaft feste Gewindeverbindung in Ihrem Werkstück und sind äußerst einfach zu handhaben. Einfach in die Bohrung schrauben - das Aufnahmegewinde schneiden die Einsätze selbst. Wenn Ihr Gewinde einmal verschlissen oder ausgerissen ist, ist eine stabile Verbindung zwischen den Werkstoffen nicht mehr möglich. Hier hilft der BaerFix® Gewindeeinsatz. Mit unseren selbstschneidenden Gewindeeinsätzen können Sie beschädigte Innengewinde reparieren oder verstärken. Beschädigte Gewinde in Ihren Bauteilen müssen nicht gleich Ausschuss sein. Setzen Sie einfach eine Gewindebuchse mit gleichem Innengewinde in das Bauteil ein und Ihr Gewinde wird nicht nur repariert, sondern gleichzeitig ausreißfester und verschleißfester. Die Auszugsfestigkeit liegt über einer Schraube der Klasse 8.8.
Zur Unterstützung bei der Reparatur sind im Set neben den Gewindeeinsätzen ein Kernlochbohrer und ein Montagewerkzeug enthalten. Verwenden Sie den Kernlochbohrer zur Vorbereitung der Kernbohrung und das Einbauwerkzeug zum Einsetzen des selbstschneidenden Gewindeeinsatzes.
Baumasse
| Durchmesser |
7/16 |
|---|---|
| Steigung |
20 |
| Abmessung |
UNF 7/16 x 20 |
Eigenschaften
| Produktgruppe |
Selbstschneidende Gewindebuchsen - Gewindereparatursätze |
|---|---|
| Produktart |
BaerFix Gewindereparatursätze |
| Gewindenorm |
UNF: Amerikanisches Feingewinde Unified National Fine nach ANSI B1.1 |
| Toleranz |
2B |
| Richtung |
Rechts |
| Typ |
mit Schneidschlitzen |
| Material |
Einsatzgehärteter Stahl, verzinkt |
Richtwerte für Materialbearbeitung
| Drehzahlrichtwert für Leichtmetalle |
200-300 U/min |
|---|---|
| Maximales Eindrehmoment |
60 Nm |
| Bohrtiefe |
Min. Bohrtiefe für Durchgangsloch: 22,00 mm Min. Bohrtiefe für Sackloch: 26,00 mm |
| Vorbohrdurchmesser |
Leichtmetall-Legierungen (Zugfestigkeit unter 250 N/mm²): 14,8 mm Leichtmetall-Legierungen (Zugfestigkeit 250 - 300 N/mm²): 15,0 mm Leichtmetall-Legierungen (Zugfestigkeit 300 - 350 N/mm²): 15,2 mm Leichtmetall-Legierungen (Zugfestigkeit über 350 N/mm²): 15,4 mm Messing, NE-Metalle, Bronze (Zugfestigkeit über 350 N/mm²): 15,2 - 15,4 mm Gusseisen (Brinelhärte unter 150 HB): 14,8 mm Gusseisen (Brinelhärte 150 - 200 HB): 15,0 - 15,2 mm |
Technische Zeichnung
| D1 |
UNF 7/16 x 20 |
|---|---|
| D2 |
M 16 x 1,5 |
| L1 |
22 mm |
| Durchmesser |
7/16 |

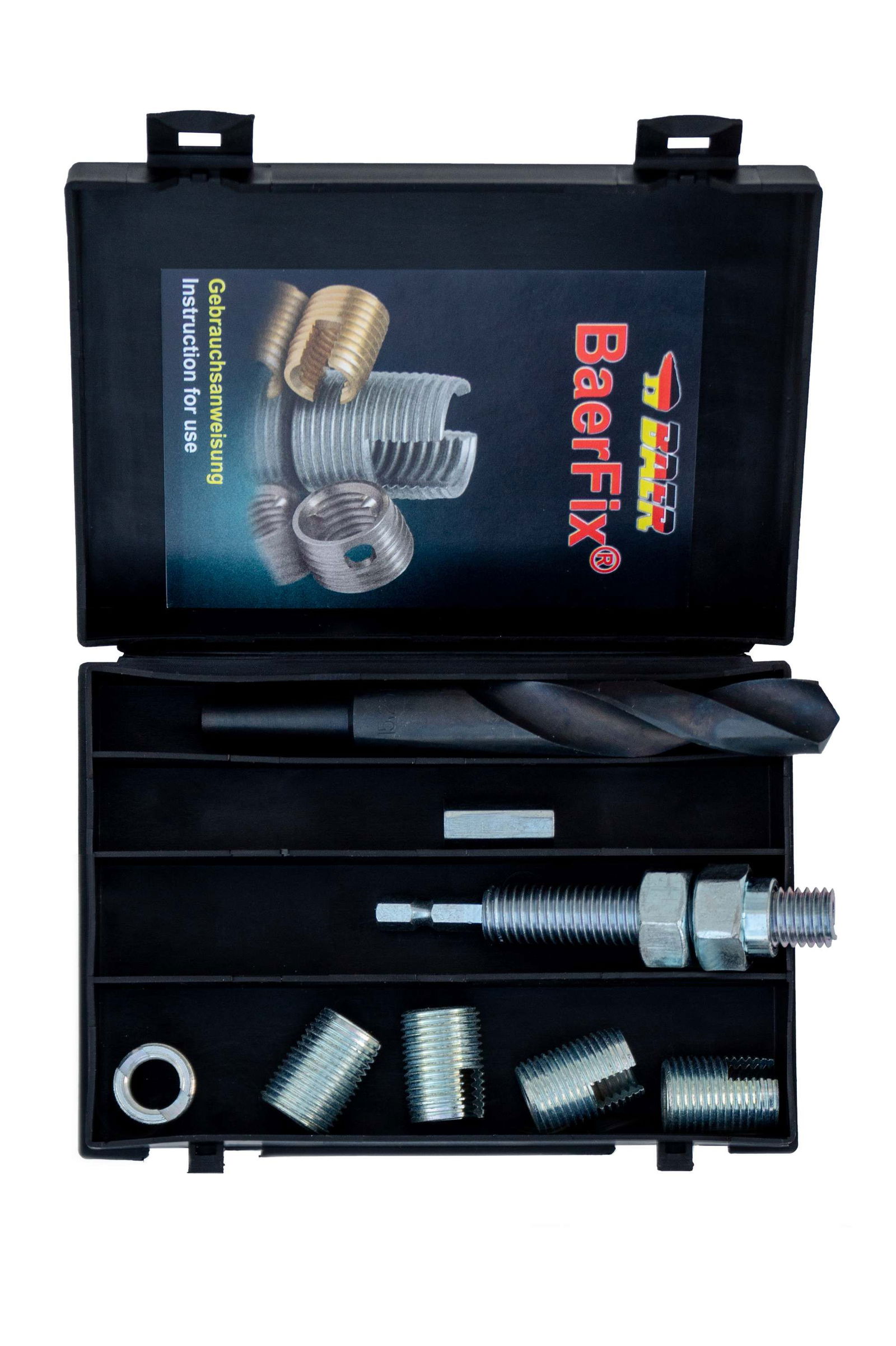

Inhalt
- 1 x 1-111152: BaerFix HSS Spiralbohrer mit abgesenktem Schaft 15,25 mm
- 1 x 1-KEBW34: BaerFix Einbauwerkzeug UNF 7/16 x 20
- 1 x B9501: BaerFix Adapter-Nuss
- 5 x FE87: BaerFix selbstschneidende Gewindeeinsätze mit Schneidschlitzen UNF 7/16 x 20 - Länge: 22 mm - Material: Einsatzgehärteter Stahl, verzinkt
Mindestwandstärke
| Materialien |
|---|
|
Rmin (Leichtmetall): 3,20 mm Rmin (Gusseisen): 4,80 mm Rmin (Kunststoff): 4,00 mm |
