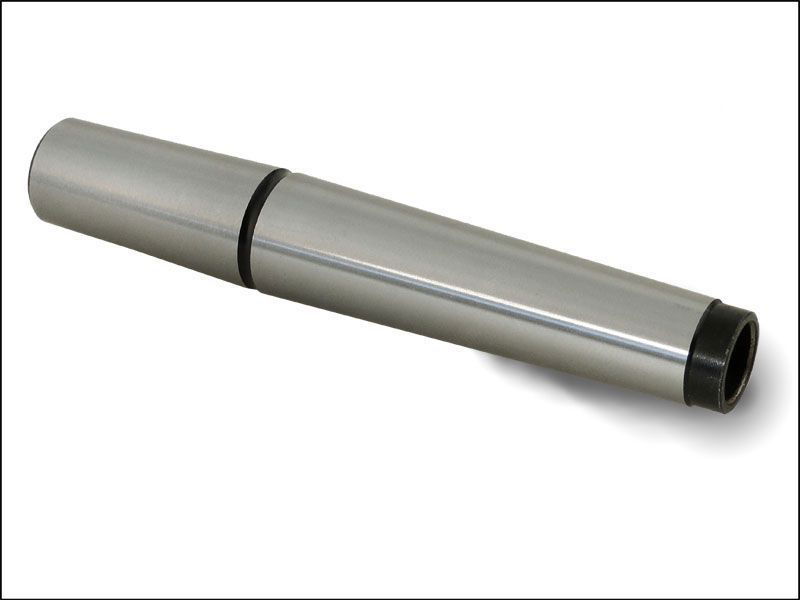

Kegeldorn mit Anzugsgewinde MK 1 | B 16 | M 6
Kegeldorn mit Anzugsgewinde MK 1 | B 16 | M 6
Der Kegeldorn nach DIN 239 verbindet die Maschinenspindel mit dem Werkzeugspannkopf (z. B. Bohrfutter). Er hat einen Morsekonus MK1 mit Anzugsgewinde, der von der Maschine (z.B. Standbohrmaschine) aufgenommen werden kann und einen Kegel B16 der vom Bohrfutter aufgenommen werden kann. Am Ende des Morsekonus ist ein M 6 Anzugsgewinde (nach DIN 228 A genormt), durch den der Kegeldorn aus der Spindel einfach entfernt werden kann, ohne die Maschinenspindel zu beschädigen.Unsere Kegeldorne sind vollständig gehärtet und präzisions-geschliffen, um eine hohe Präzision, Festigkeit und lange Standzeit zu ermöglichen.
BAER Kegeldorne ermöglichen durch Ihre Verbindung zum Bohrfutter eine effiziente und präzise Bearbeitung von Werkstücken und sind unverzichtbar in der metallverarbeitenden Industrie.
Baumasse
| Bohrfutteraufnahme |
B 16 |
|---|---|
| Maschinenaufnahme |
MK 1 |
| Gewindeaufnahme |
M 6 |
Eigenschaften
| Produktgruppe |
Bohrfutter - Kegeldorne |
|---|---|
| Produktart |
Kegeldorne |
| Standard |
DIN 239 |
| Material |
Ganz gehärterter Stahl, Präzisions-geschliffen |
Einsatzzwecke
Der Kegeldorn eignet sich perfekt zum hochpräzisen und zentrischen Einspannen von Bohrfuttern auf Ständerbohrmaschinen und Säulenbohrmaschinen. Er ist somit die ideale Wahl für Industriebetrieb, Metallbauunternehmen, Schlossereien und Heimwerker. Dieser Kegeldorn ist für den Einsatz auf stationären Fräsmaschinen, Bohr-Fräsmaschinen u. a. Maschinen mit Morsekonus und Anzugs-Gewindestange geeignet. Durch Einschrauben eines Austreiblappens kann er auch auf Bohrmaschinen eingesetzt werden.
Sicherheitshinweise
| MK0 | MK1 | MK2 | MK3 | MK4 | MK5 | MK6 | |
|---|---|---|---|---|---|---|---|
| ø A in mm | 6,40 | 9,37 | 14,53 | 19,76 | 25,91 | 37,47 | 53,75 |
| ø B in mm | 9,21 | 12,24 | 17,98 | 24,05 | 31,54 | 44,73 | 63,73 |
Maße Morsekegel
Mit dem BAER Kegeldorn hast du auf jeden Fall schon die richtige Wahl getroffen.
Jetzt musst du nur noch das richtige Maß für den Morsekegel wählen, der in deine Maschine passt. Durch Messen der dünnsten und dicksten Stelle deines Morsekegels kannst du dieses Maß ermitteln.
Dieser Kegeldorn MK 1 hat an der dünnsten Stelle einen Durchmesser von 9,37 mm und an der dicksten Stelle einen Durchmesser von 12,24 mm. Der Kegeldorn hat ein Anzugsgewinde M 6 und ist daher ideal für den Einsatz auf Tischbohrmaschinen oder Ständerbohrmaschinen mit Anzugsgewindestange.
Sollte dieses Maß nicht passen, kann man anhand der Tabelle den richtigen Morsekegel ermitteln und den passenden Artikel in unserem Shop aufrufen.
Maße Kegel
Damit dein Kegeldorn auch in dein Bohrfutter passt, muss nur das richtige Kegelmaß gefunden werden. Durch Messen der dünnsten und dicksten Stelle des Kegels kann dies ermittelt werden. Dieser B16 Kegeldorn hat einem Durchmesser von 14,53 mm an der dünnsten Stelle und einem Durchmesser von 15,73 mm an der dicksten Stelle. Sollte dieses Maß nicht passen, kannst du mit Hilfe der Tabelle den richtigen Kegel ermitteln und den passenden Artikel in unserem Shop aufrufen.
| B6 | B10 | B12 | B16 | B18 | B22 | B24 | |
|---|---|---|---|---|---|---|---|
| ø D1 in mm | 6,35 | 10,09 | 12,07 | 15,73 | 17,78 | 21,79 | 23,83 |
| ø D2 in mm | 5,85 | 9,40 | 11,14 | 14,53 | 16,20 | 19,80 | 50,50 |
