Kegeldorn mit Gewindeaufnahme 1/2'' x 20 UNF | MK 2
10,17 €*
Preise inkl. MwSt. zzgl. Versandkosten
Ab Lager
Für diesen Artikel ist zusätzlich auch Expressversand möglich
Kegeldorn mit Gewindeaufnahme 1/2'' x 20 UNF | MK 2

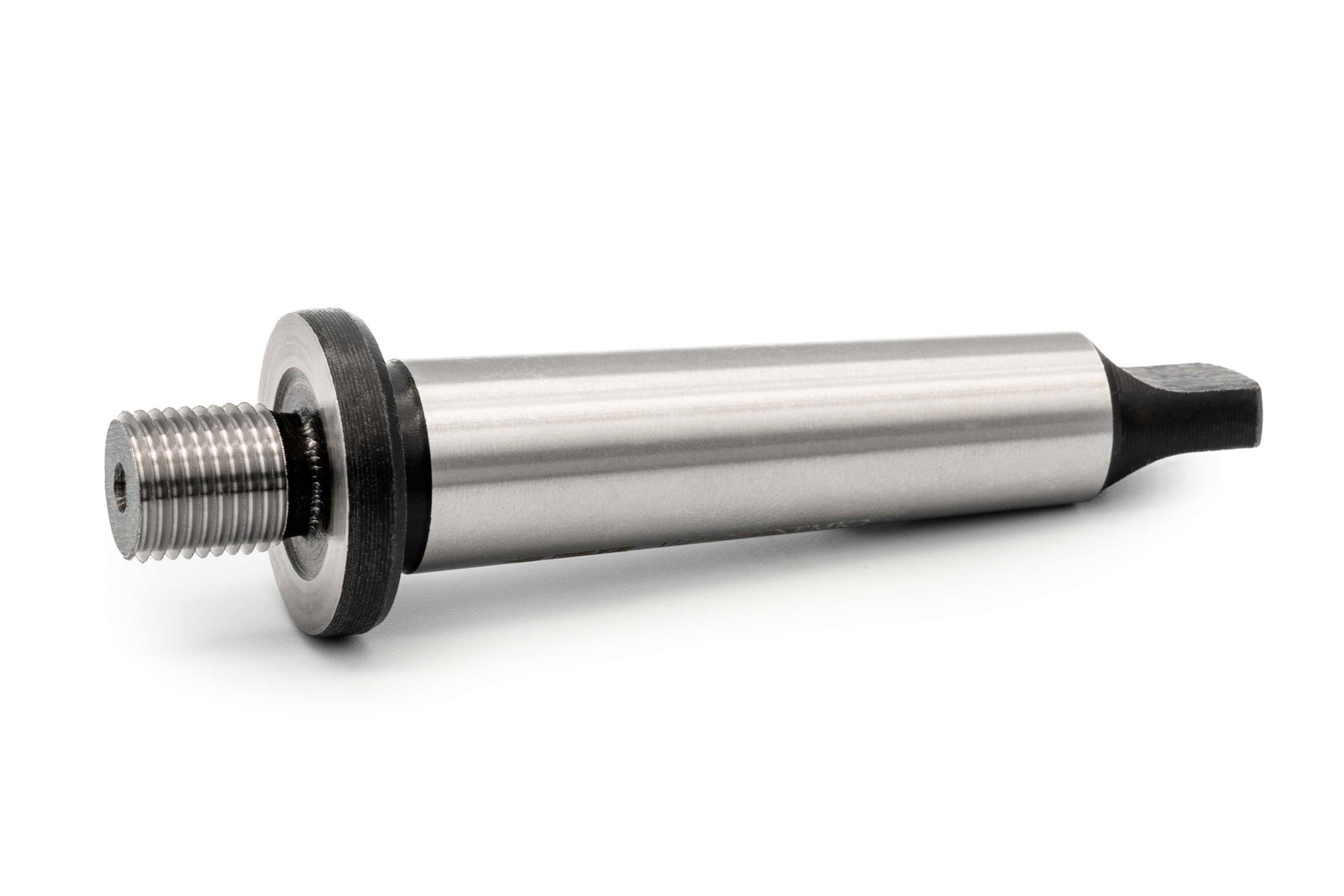

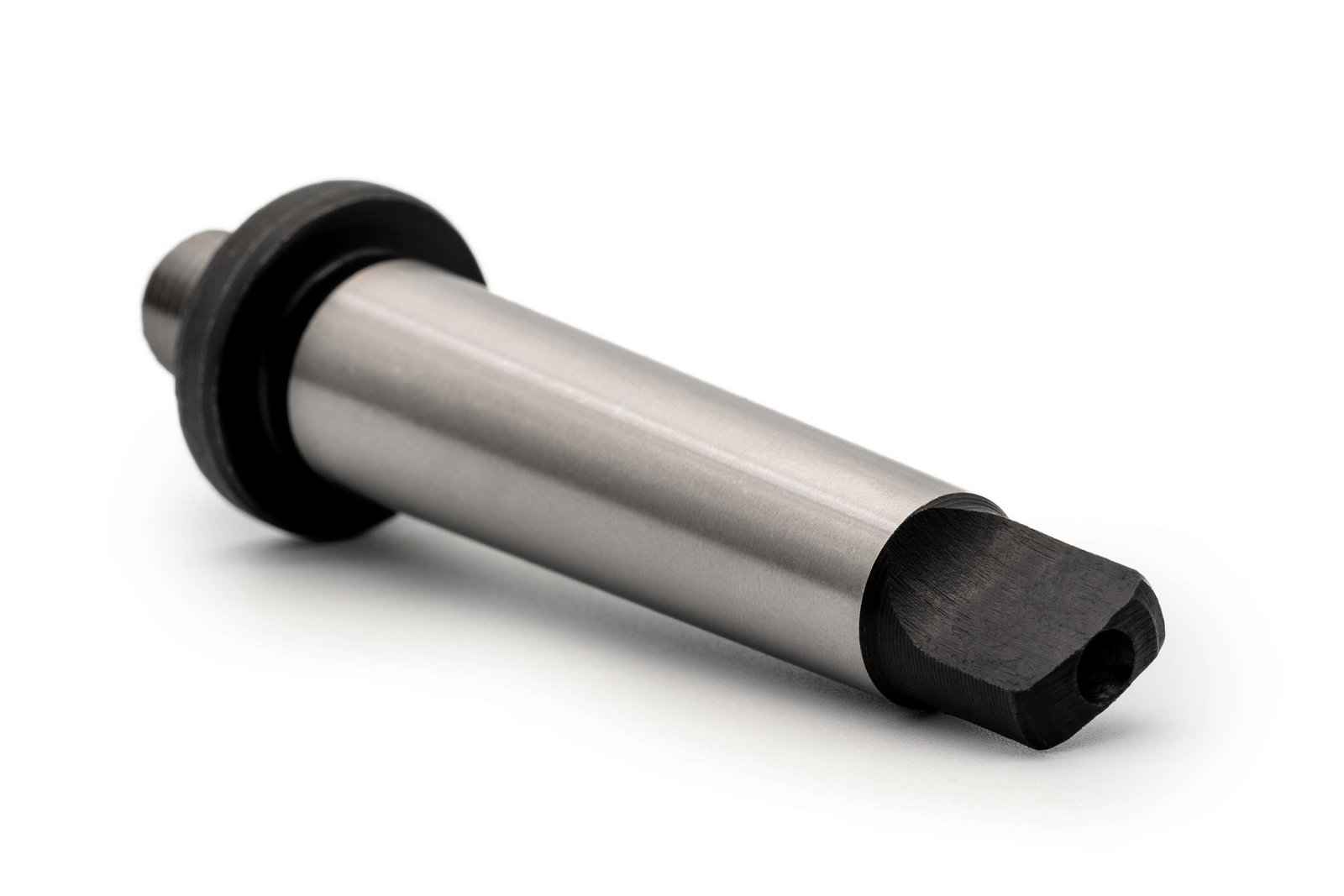

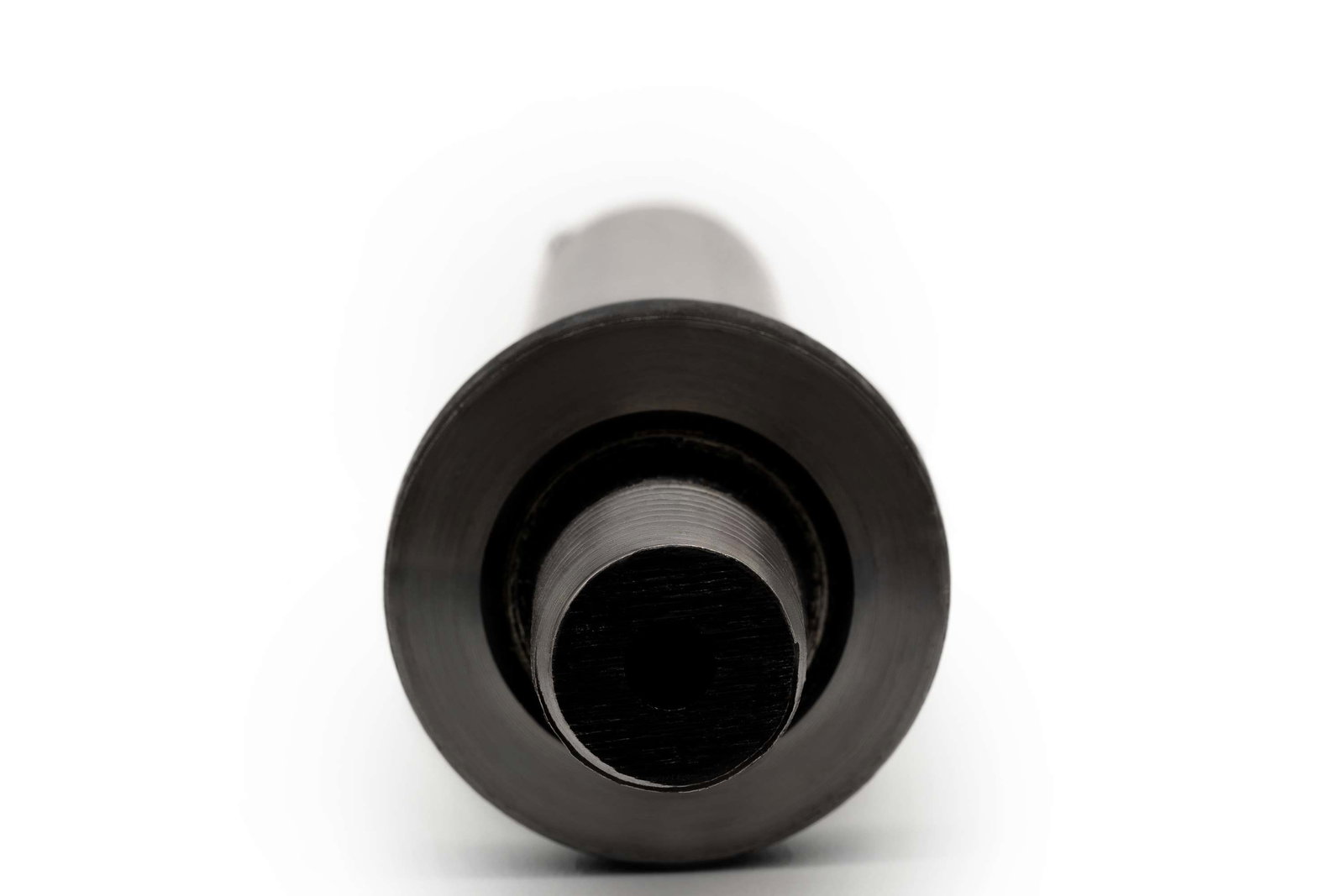

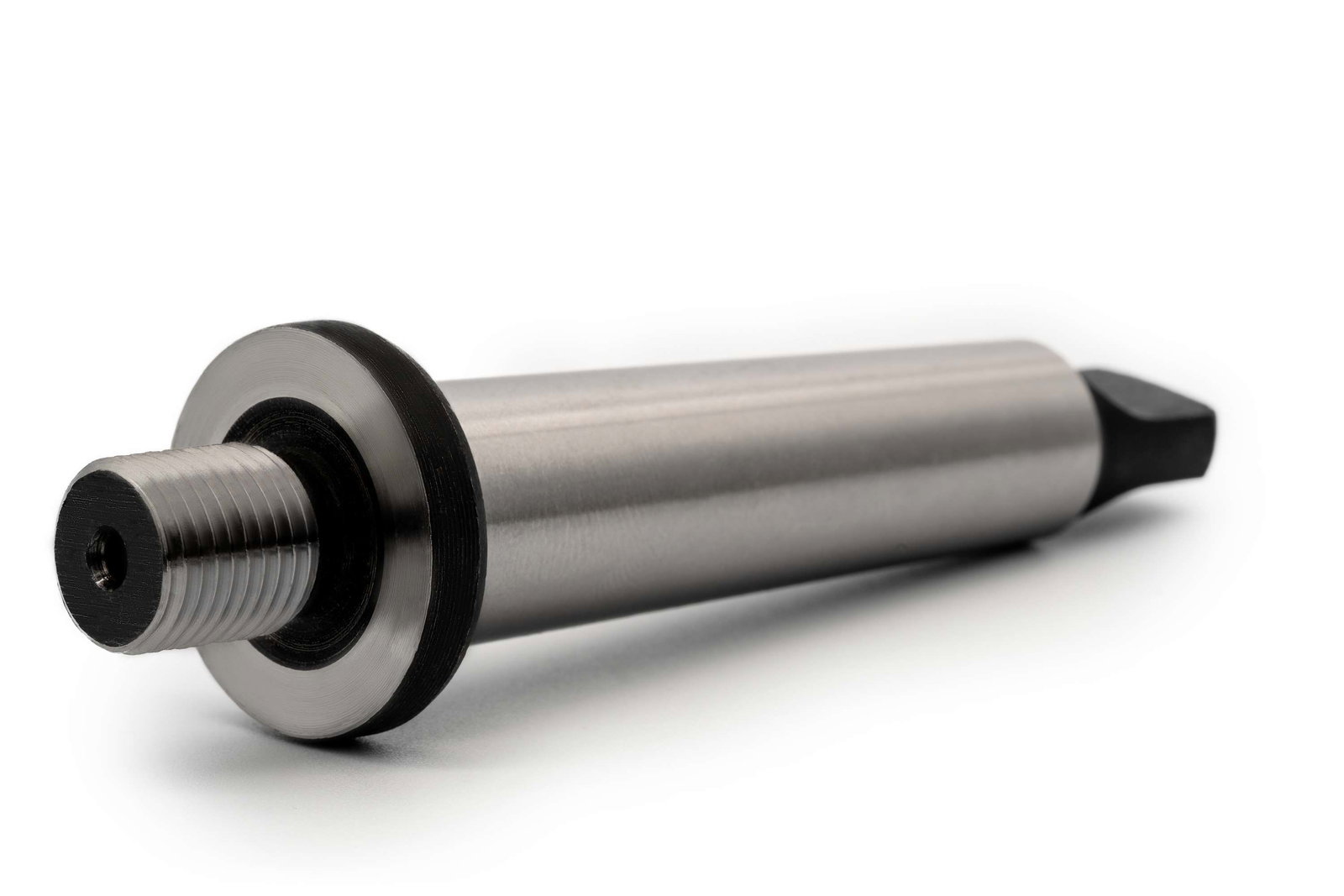

Der Kegeldorn nach DIN 238 verbindet die Maschinenspindel mit dem Werkzeugspannkopf (z. B. Bohrfutter). Er hat einen Morsekonus MK2 mit Austreiberlappen, der von der Maschine (z.B. Standbohrmaschine) aufgenommen werden kann und ein 1/2-20 UNF Gewinde das mit dem Bohrfutter verschraubt werden kann. Am Ende des Morsekonus ist ein Austreiblappen (nach DIN 228 Teil1 genormt), durch den der Kegeldorn aus der Spindel einfach entfernt werden kann, ohne die Maschinenspindel zu beschädigen.Unsere Kegeldorne sind vollständig gehärtet und präzisions-geschliffen, um eine hohe Präzision, Festigkeit und lange Standzeit zu ermöglichen.
BAER Kegeldorne ermöglichen durch Ihre Verbindung zum Bohrfutter eine effiziente und präzise Bearbeitung von Werkstücken und sind unverzichtbar in der metallverarbeitenden Industrie.
Baumasse
Bohrfutteraufnahme |
UNF 1/2 x 20 |
---|---|
Maschinenaufnahme |
MK 2 |
Eigenschaften
Produktgruppe |
Bohrfutter - Kegeldorne |
---|---|
Produktart |
Kegeldorne |
Standard |
DIN 238 |
Material |
Ganz gehärterter Stahl, Präzisions-geschliffen |
Einsatzzwecke
Der Kegeldorn eignet sich perfekt zum hochpräzisen und zentrischen Einspannen von Bohrfuttern mit 1/2-20" UNF Gewindeaufnahme auf Ständerbohrmaschinen und Säulenbohrmaschinen. Er ist somit die ideale Wahl für Industriebetrieb, Metallbauunternehmen, Schlossereien und Heimwerker.
MK0 | MK1 | MK2 | MK3 | MK4 | MK5 | MK6 | |
---|---|---|---|---|---|---|---|
ø A in mm | 6,40 | 9,37 | 14,53 | 19,76 | 25,91 | 37,47 | 53,75 |
ø B in mm | 9,21 | 12,24 | 17,98 | 24,05 | 31,54 | 44,73 | 63,73 |
Maße Morsekegel
Mit dem BAER Kegeldorn hast du auf jeden Fall schon die richtige Wahl getroffen.
Jetzt musst du nur noch das richtige Maß für den Morsekegel wählen, der in deine Maschine passt. Durch Messen der dünnsten und dicksten Stelle deines Morsekegels kannst du dieses Maß ermitteln.
Dieser Kegeldorn MK 2 hat an der dünnsten Stelle einen Durchmesser von 14,53 mm und an der dicksten Stelle einen Durchmesser von 17,98 mm. Der Kegeldorn hat einen Austreiblappen und ist daher ideal für den Einsatz auf Tischbohrmaschinen oder Ständerbohrmaschinen.
Sollte dieses Maß nicht passen, kann man anhand der Tabelle den richtigen Morsekegel ermitteln und den passenden Artikel in unserem Shop aufrufen.
