BaerCoil Drahtgewindeeinsätze M 12 x 1,5 - 3,0 D (36 mm) - frei durchlaufend - 100 Stück

144,43 €

Kostenloser Versand ab 39€ (innerhalb Deutschlands)

Ab Lager

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.

Expressversand möglich

Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.
EAN 4058462075278
Artikel-Nr 1-B7222-3
Produktinformationen

BaerCoil Drahtgewindeeinsätze M 12 x 1,5 - 3,0 D (36 mm) - frei durchlaufend - 100 Stück


BaerCoil® Drahtgewindeeinsätze sorgen in der Gewindereparatur für eine langlebige und kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Die Einsätze schaffen auch tragfähige Verbindung in Werkstoffen mit geringer Scherfestigkeit. Gewindeeinsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen, sowie in der Luft- und Raumfahrt.

Der BaerCoil® Gewindeeinsatz ist die perfekte Lösung für beschädigte Gewinde und das bei gleichbeibendem Nenndurchmesser. Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt. Danach erfolgt das Eindrehen des BaerCoil® Gewindeeinsatzes in das alte Gewinde und somit die Neuverschraubung der Werkstücke. Mit BaerCoil® Gewindeeinsätzen ist das hergestellte Gewinde deutlich stabiler als das ursprüngliche Gewinde.

BaerCoil® Gewindeeinsätze sind unerlässlich für optimale Kraftübertragung in Leichtbaukonstruktionen. Sie sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensiert die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler. BaerCoil® Gewindeeinsätze sparen nicht nur Zeit und Kosten, sondern sind auch wesentlich leichter und kompakter als herkömmliche Schraubverbindungen.

BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 12
Steigung 1,5
Abmessung MF 12 x 1,5
Länge 3,0 D
T (Länge im eingebauten Zustand) 36 mm
Gewindelängen-Berechnung 3,0 D heißt 3 mal Durchmesser: 3 mal 12 mm = 36 mm
Der Nenndurchmesser bei MF 12 beträgt 12 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm MF: Metrisches ISO-Feingewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Typ frei durchlaufend
Material Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301)
Zugfestigkeit bei Raumtemperatur >1400 N/mm²
Temperaturbeständigkeit 315°C langzeitig
425°C kurzzeitig

Einsatzzwecke

Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung

Technische Zeichnung

Technische Zeichnung BaerCoil Gewindeeinsatz
Durchmesser 12
Länge 3,0 D
T (Länge im eingebauten Zustand) 36 mm
F (Min. - Max. Außendurchmesser vor Einbau) 13,75 mm - 15,20 mm
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 41,25 mm
D (Mindesttiefe des Kernloches, ohne Spitze) 42,75 mm

Video Gebrauchsanweisung

Zubehör

Zubehör

BaerCoil Einbauwerkzeug M 12 (und mehr)
BaerCoil Einbauwerkzeug M 12 (und mehr)

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: EBW12
11,44 €
BaerCoil Zapfenbrecher M 12 (und mehr)
BaerCoil Zapfenbrecher M 12 (und mehr)

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: BZ012
4,41 €
BaerCoil HSSG Einschnittgewindebohrer M 12 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze)
BaerCoil HSSG Einschnittgewindebohrer M 12 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze)

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: B3021-1
16,81 €
BaerCoil HSSE Maschinengewindebohrer M 12 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Sacklöcher
BaerCoil HSSE Maschinengewindebohrer M 12 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Sacklöcher

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: B3721
42,82 €
BaerCoil HSS Spiralbohrer 12,40 mm
BaerCoil HSS Spiralbohrer 12,40 mm

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: 161124
12,95 €
BaerCoil Ausdrehwerkzeug M 11 - M 24
BaerCoil Ausdrehwerkzeug M 11 - M 24

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: B7053
44,38 €
BaerCoil HSSE Maschinengewindebohrer M 12 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Durchgangslöcher
BaerCoil HSSE Maschinengewindebohrer M 12 x 1,5 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Durchgangslöcher

Ab Lager

Expressversand möglich

Bestellen Sie bis 11:50 Uhr und wir versenden noch am selben Tag.
Artikel-Nr.: B3521
43,71 €

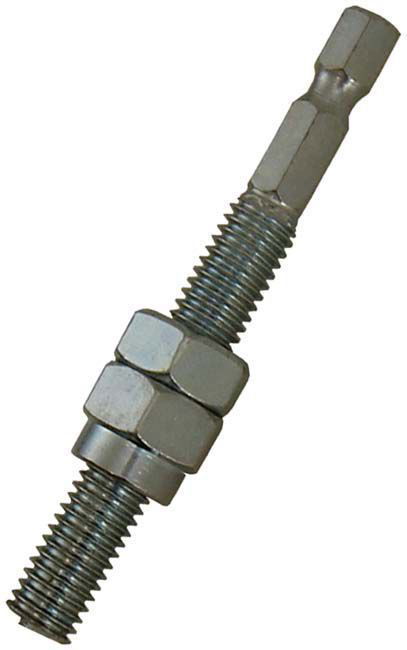

BaerCoil Maschineneinbauwerkzeug M 12 x 1,5
