Expresslieferung möglich

BaerCoil Drahtgewindeeinsätze M 14 x 2,0 - 2,5 D (35 mm) - frei durchlaufend - 50 Stück

105,40 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Artikel-Nr. 1-B7225-25
EAN 4058462075407
Produktinformationen

BaerCoil Drahtgewindeeinsätze M 14 x 2,0 - 2,5 D (35 mm) - frei durchlaufend - 50 Stück

BaerCoil® Drahtgewindeeinsätze sorgen in der Gewindereparatur für eine langlebige und kraftvolle Verbindung. Die Einsätze schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit. Gewindeeinsätze sind präzise und verschleißfest und halten Ihre Schraube fest in der Verankerung, ohne dass sich der Gewindeeinsatz verändert. Ideal zur Reparatur von ausgerissenen oder verschlissenen Gewinden. Drahtgewindeeinsätze findet man häufig in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktion sowie in der Luft- und Raumfahrt wieder.

Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.

BaerCoil® Gewindeeinsätze sind perfekt für Anwendungen, bei denen eine ausgewogene Verteilung der Kräfte erforderlich ist. Sie können sowohl statischen als auch dynamischen Belastungen standhalten und dabei helfen, Trägermaterial zu sparen.

BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 14
Steigung 2,0
Abmessung M 14 x 2,0
Länge 2,5 D
T (Länge im eingebauten Zustand) 35 mm
Gewindelängen-Berechnung 2,5 D heißt 2,5 mal Durchmesser: 2,5 mal 14 mm = 35 mm
Der Nenndurchmesser bei M 14 beträgt 14 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Typ frei durchlaufend
Material Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301)
Zugfestigkeit bei Raumtemperatur >1400 N/mm²
Temperaturbeständigkeit 315°C langzeitig
425°C kurzzeitig

Einsatzzwecke

Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung

Technische Zeichnung

Durchmesser 14
Länge 2,5 D
T (Länge im eingebauten Zustand) 35 mm
F (Min. - Max. Außendurchmesser vor Einbau) 16,31 mm - 17,35 mm
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 42,00 mm
D (Mindesttiefe des Kernloches, ohne Spitze) 44,00 mm

Video Gebrauchsanweisung

Zubehör

BaerCoil HSSE Maschinengewindebohrer M 14 x 2,0 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Sacklöcher
BaerCoil HSSE Maschinengewindebohrer M 14 x 2,0 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Sacklöcher
Artikel-Nr.: B3727
52,78 €*
Details

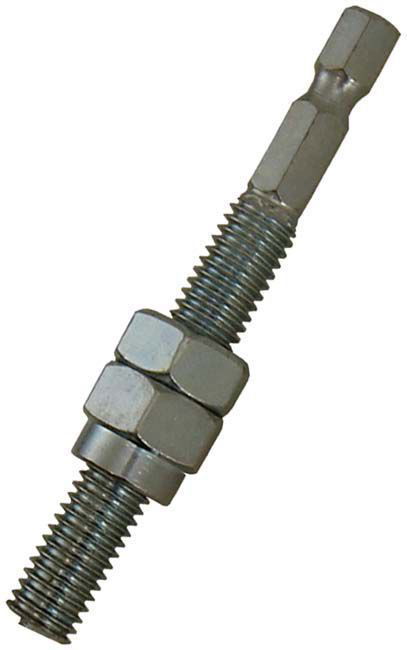

BaerCoil Maschineneinbauwerkzeug M 14 x 2,0
