Expresslieferung möglich

BaerCoil Drahtgewindeeinsätze M 7 x 1,0 - 2,5 D (17,5 mm) - frei durchlaufend - 100 Stück

37,94 €*

Preise inkl. MwSt. zzgl. Versandkosten

Ab Lager

Expresslieferung möglich
bei Bestellung bis 13:50 Uhr

Artikel-Nr. 1-B7210-25
EAN 4058462074530
Produktinformationen

BaerCoil Drahtgewindeeinsätze M 7 x 1,0 - 2,5 D (17,5 mm) - frei durchlaufend - 100 Stück

BaerCoil® Drahtgewindeeinsätze sind die perfekte Lösung für eine langlebige, kraftvolle Gewindeverbindung und Ausschussrückgewinnung. Sie schaffen auch tragfähige Verbindungen in Werkstoffen mit geringer Scherfestigkeit und sind präzise und verschleißfest. Drahtgewindeeinsätze finden häufig Anwendung in Kfz-, Elektrotechnik, Medizintechnik, Leichtbau-Konstruktionen sowie in der Luft- und Raumfahrt.

Zur Gewindereparatur mit Drahtgewindeeinsätzen wird das Gewinde aufgebohrt und ein neues EG-Gewinde (Einsatzgewinde) für den Draht-Gewindeeinsatz geschnitten. Häufig wird dieses Gewinde auch STI-Gewinde (STI = Screw Thread Insert) genannt.

BaerCoil® Gewindeeinsätze sind ein unerlässlicher Bestandteil in der Luftfahrt und im Fahrzeugbau. Sie sorgen dafür, dass sowohl statische als auch dynamische Betriebslasten ausgewogen auf die einzelnen Gewindegänge verteilt werden. Auch kompensieren die Flexibilität der Gewindeeinsätze eventuelle Steigungs- und Winkelfehler, sodass eine optimale Kraftübertragung vom Bolzen zum Muttergewinde erreicht wird. Gerade in Leichtbaukonstruktionen helfen BaerCoil® Gewindeeinsätze dabei, das Trägermaterial zu verringern und kleinere beziehungsweise kürzere Schraubverbindungen einzusetzen. Dank ihrer Vielseitigkeit und Zuverlässigkeit sind BaerCoil® Gewindeeinsätze heute ein unverzichtbarer Bestandteil in vielen Industrien.

BaerCoil® Gewindeeinsätze können, entsprechend der benötigten Länge, mit einem Seitenschneider oder Ähnlichem gekürzt werden.

Baumasse

Durchmesser 7
Steigung 1,0
Abmessung M 7 x 1,0
Länge 2,5 D
T (Länge im eingebauten Zustand) 17,5 mm
Gewindelängen-Berechnung 2,5 D heißt 2,5 mal Durchmesser: 2,5 mal 7 mm = 17,5 mm
Der Nenndurchmesser bei M 7 beträgt 7 mm

Eigenschaften

Produktgruppe Drahtgewindeeinsätze
Produktart BaerCoil Drahtgewindeeinsätze
Gewindenorm M: Metrisches ISO-Regelgewinde nach DIN 13
Toleranz ISO2/6H
Richtung Rechts
Typ frei durchlaufend
Material Rostfreier Edelstahl V2A (AISI 304, X5CrNi18-10, Werkstoff-Nr.: 1.4301)
Zugfestigkeit bei Raumtemperatur >1400 N/mm²
Temperaturbeständigkeit 315°C langzeitig
425°C kurzzeitig

Einsatzzwecke

Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung

Technische Zeichnung

Durchmesser 7
Länge 2,5 D
T (Länge im eingebauten Zustand) 17,5 mm
F (Min. - Max. Außendurchmesser vor Einbau) 8,17 mm - 9,20 mm
P (Tiefe) Der Gewindeeinsatz muss 1/4 – 1/2 Umdrehungen unter der Oberfläche sitzen
B (Gewindetiefe mit Anschnitt) 21,00 mm
D (Mindesttiefe des Kernloches, ohne Spitze) 22,00 mm

Video Gebrauchsanweisung

Zubehör

BaerCoil Einbauwerkzeug M 7 (und mehr)
BaerCoil Einbauwerkzeug M 7 (und mehr)
Artikel-Nr.: EBW07
8,37 €*
Details
BaerCoil HSSE Maschinengewindebohrer M 7 x 1,0 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Sacklöcher
BaerCoil HSSE Maschinengewindebohrer M 7 x 1,0 EG (mit Übermaß für Drahtgewindeeinsätze) - ECO für Sacklöcher
Artikel-Nr.: B3710
20,12 €*
Details
BaerCoil Zapfenbrecher M 6 (und mehr)
BaerCoil Zapfenbrecher M 6 (und mehr)
Artikel-Nr.: BZ006
3,13 €*
Details

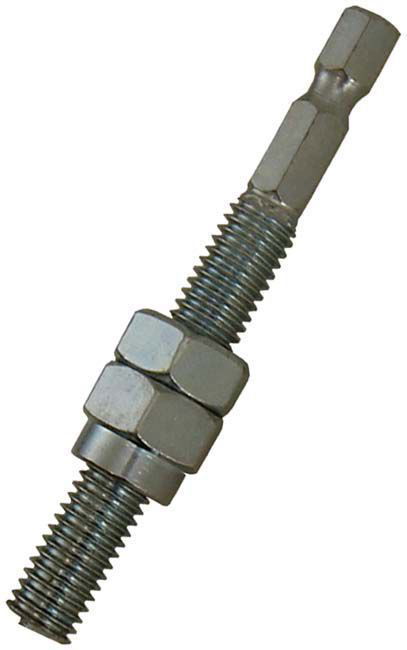

BaerCoil Maschineneinbauwerkzeug M 7 x 1,0
BaerCoil Maschineneinbauwerkzeug M 7 x 1,0
Artikel-Nr.: KEBW07
11,25 €*
Details
BaerCoil HSSG Einschnittgewindebohrer M 7 x 1,0 EG (mit Übermaß für Drahtgewindeeinsätze)
BaerCoil HSSG Einschnittgewindebohrer M 7 x 1,0 EG (mit Übermaß für Drahtgewindeeinsätze)
Artikel-Nr.: B3010-1
9,00 €*
Details
