BaerCoil® Tarauds pour machines sont principalement utilisés pour Réparation du filetage ou Renfort fileté en combinaison avec des inserts de filetage de fil. Avec ce BaerCoil® Taraud, il est possible de tailler en une seule opération un filet fini avec une surcote comme filet de réception pour Inserts filetés de la dimension UNF 3/8 x 24.
Le filet de réception pour UNF 3/8 x 24 Inserts filetés s'appelle aussi Filetage CE (filet d'insertion) ou filet STI (en anglais Screw Thread Insert) et a une surcote pour que le filet de sortie normal UNF 3/8 x 24 soit rétabli après l'installation de l'insert fileté.
Nos tarauds pour machines sont des Taraudeuse puissants et fiables pour usiner efficacement des filets en une seule opération sur la machine. Tarauds pour machines sont principalement utilisés dans la production industrielle. Ils conviennent entre autres aux machines CNC, Machines de découpe de filetage, aux perceuses sans fil et aux Machines de découpe de filetage pneumatiques. Comme ils se caractérisent par une grande rentabilité et de faibles coûts de production, ils sont souvent utilisés dans la production en série. La coupe du filetage se fait mécaniquement en une seule opération.
Ce BaerCoil® Taraudeuse peut être utilisé pour les trous débouchants car le long Coupe, la forme droite de la rainure et le Coupe hélicoïdale font en sorte que les copeaux soient transportés vers l'avant du trou
Dimensions
| Diamètre |
3/8 |
|---|---|
| Diamètre nominal en mm |
10,9 |
| Diamètre nominal en pouces |
0,429 |
| Dimension |
UNF 3/8 x 24 EG/STI |
| Inclinaison |
24 |
| Inclinaison en mm |
1,06 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Inserts filetés - Taraud Taraud |
| Matériel |
HSSE blank |
| Norme de filetage |
UNF EG/STI : américain Filetage fin Unified National Fine pour Inserts filetés selon ASME B18. |
| Résistance à la traction à température ambiante |
jusqu'à 900 N/mm² | 27,1 HRC |
| Standard |
DIN 371 |
| Tolérance |
2B mod. |
| Type de produit |
BaerCoil Taraud |
9,8 mm
Trou de passage jusqu'à 4 x D
Forme B avec Coupe hélicoïdale
4-5 Passages
Les copeaux sont évacués vers le bas dans le sens de la coupe
Refroidissement extérieur et - Graissage
HSSE blank
jusqu'à 900 N/mm² | 27,1 HRC
2B mod.
Applications
Toutes les utilisations normales pour Réparation du filetage des filets de passage.

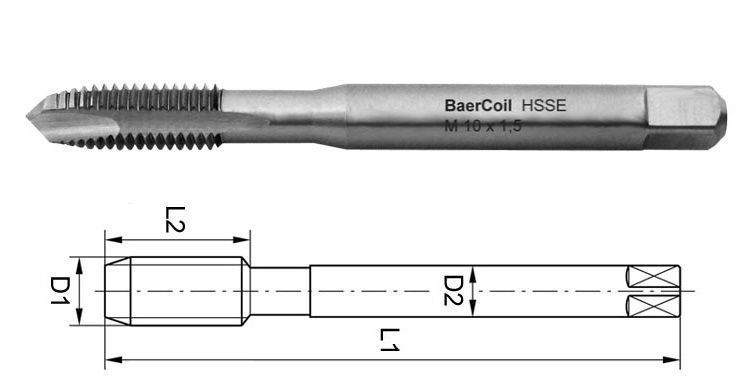

Dessin technique
| Carré |
9,0 mm |
|---|---|
| D1 |
10,90 mm |
| D2 |
12,0 mm |
| Diamètre |
3/8 |
| L1 |
110 mm |
| L2 |
18 mm |
Application – Exemples de matériaux pour tarauds
| Aciers de construction non alliés | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0037 | St 37-2 | 5 - 12 |
| 1.0044 | St 44-2 | 5 - 12 |
| 1.0039 | S 235JRG1+CR | 5 - 12 |
| 1.0060 | St 60-2 | 5 - 10 |
| Aciers de décolletage | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0718 | 9 SMnPb 28 | 5 - 12 |
| 1.0721 | 10 S 20 | 5 - 12 |
| 1.0736 | 9 SMn 36 | 5 - 12 |
| 1.0726 | 35 S 20 | 5 - 10 |
| Acier moulé | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0420 | GS-38 | 8 - 15 |
| 1.1120 | GS-20 Mn 5 | 5 - 15 |
| 1.5633 | GS-24 Ni 8 | 5 - 12 |
| 1.7379 | GS-18 CrMo 9 10 | 5 - 12 |
| Aciers de construction alliés | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.5415 | 15 Mo 3 | 5 - 12 |
| 1.5622 | 14 Ni 6 | 5 - 10 |
| 1.7335 | 13 CrMo 4 4 | 5 - 10 |
| 1.7715 | 14 MoV 6 3 | 5 - 10 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
Vidéo d'instructions d'utilisation
Informations complémentaires
