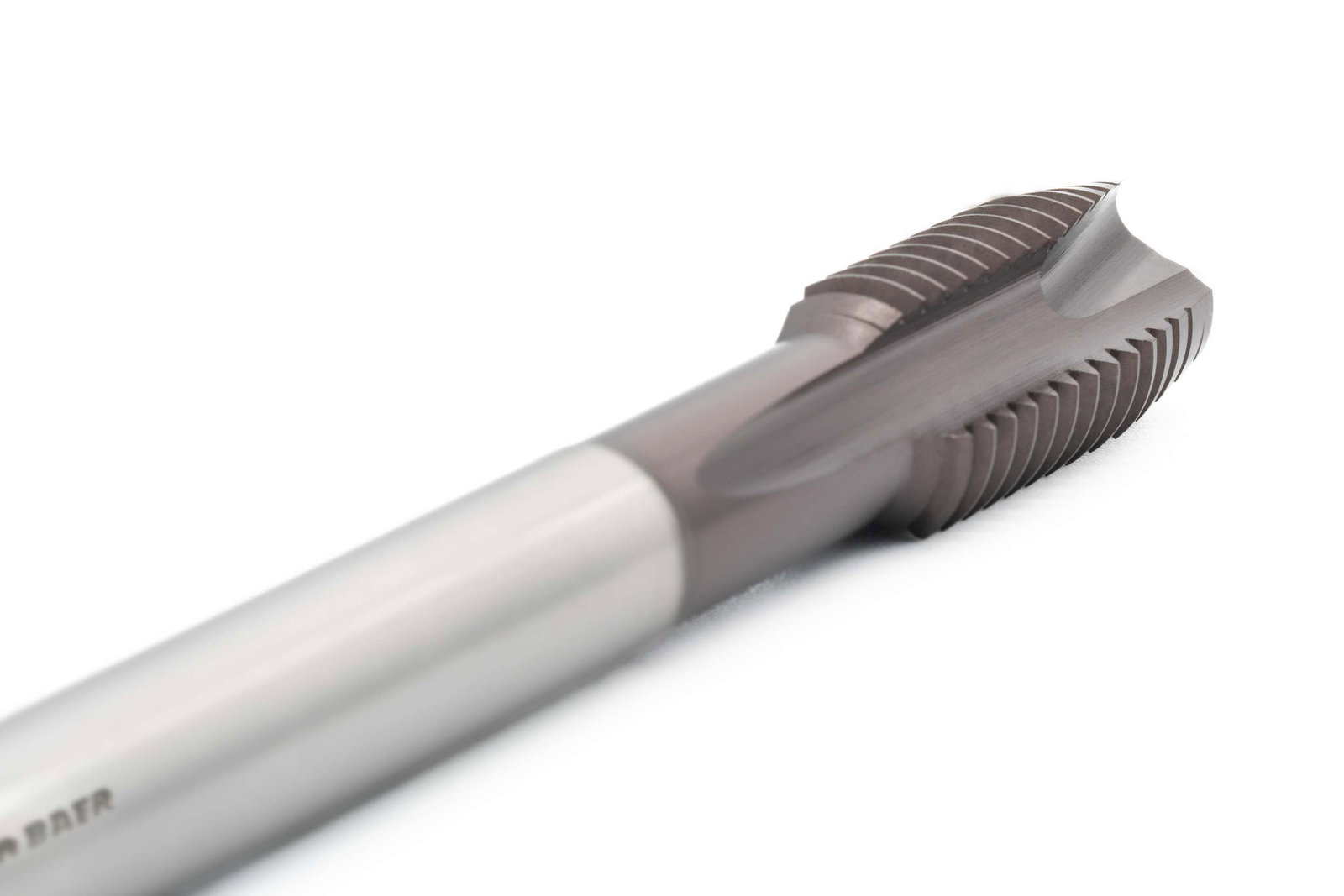

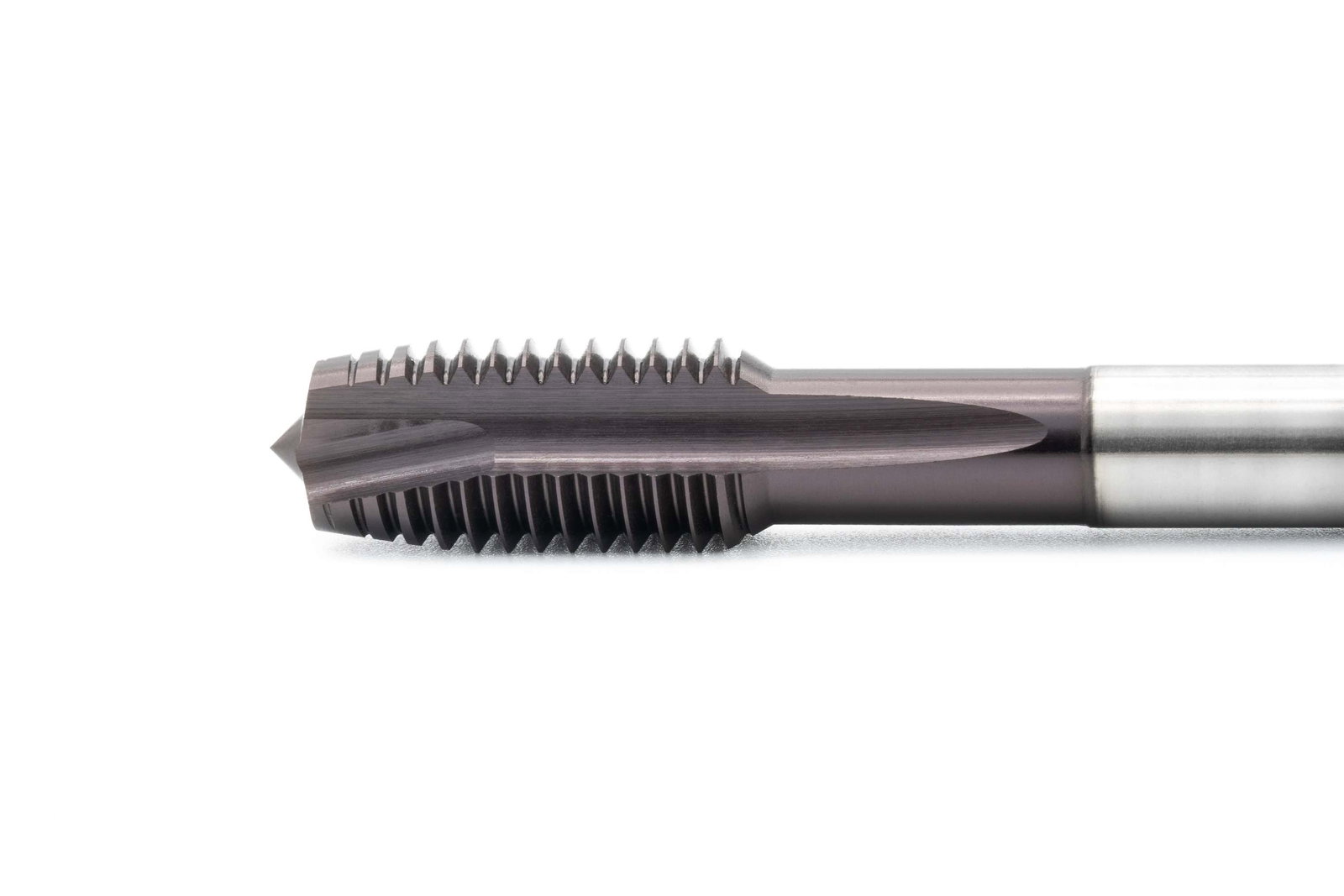

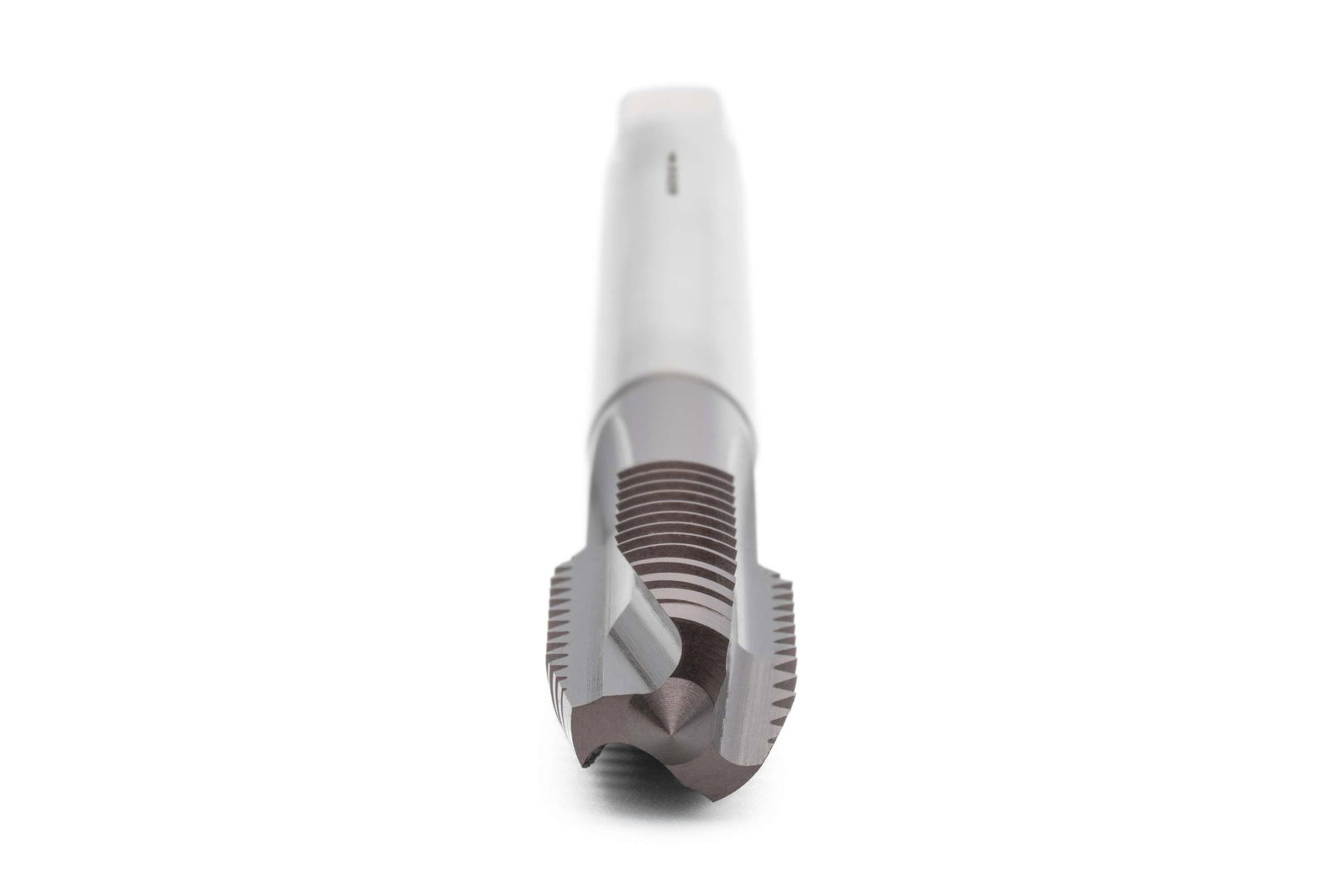

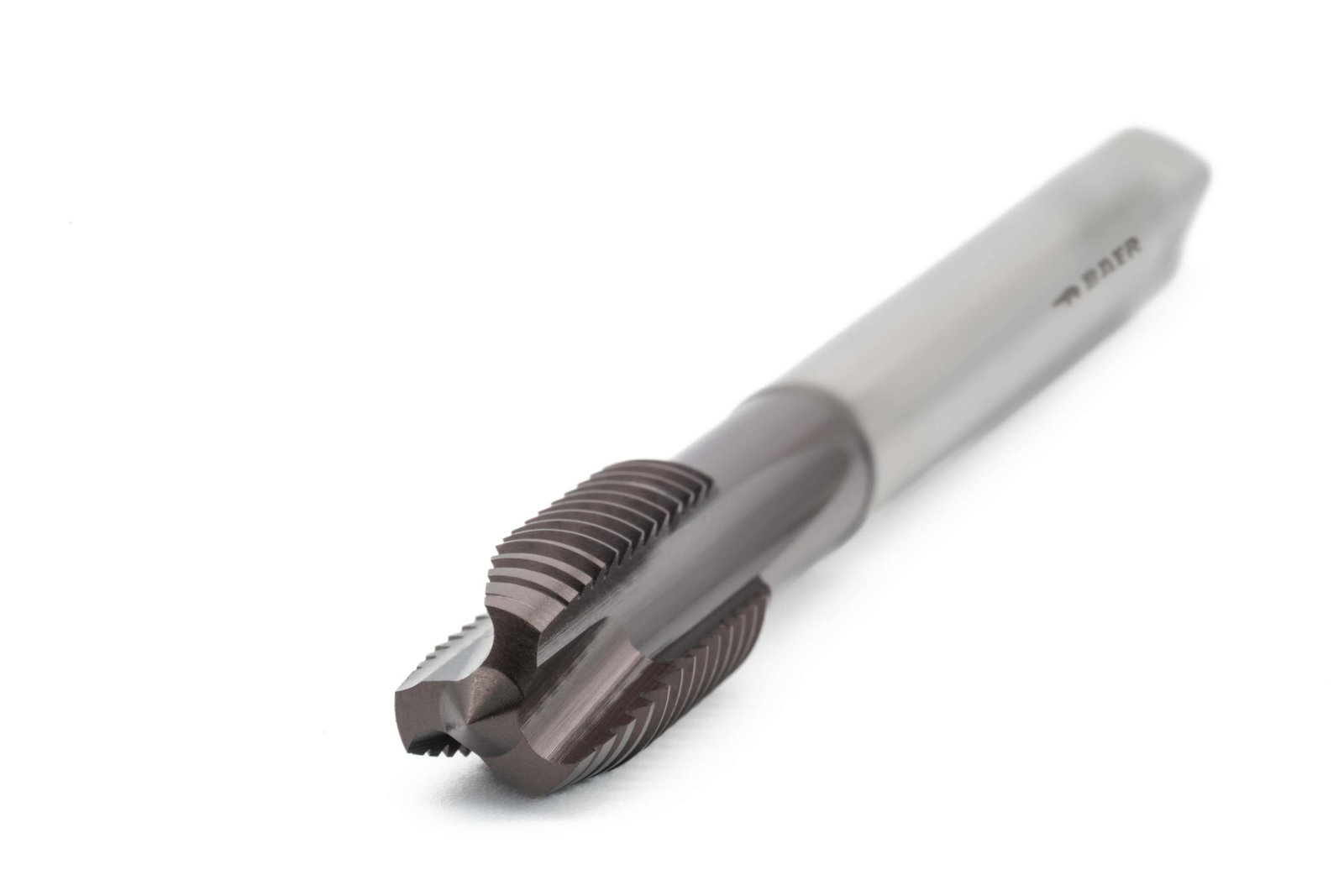

BAER HSSE- TiAlN Taraud Forme B - UNF 9/16 x 18 - DIN 376 Acier inoxydable
En stock
- Commandez dans les 8 h 50 min
- Expédition aujourd'hui
- Livraison estimée jeu. 19 nov. – ven. 20 nov.
- Livraison express en Allemagne : commandez avant 13:00, livraison demain
BAER HSSE- TiAlN Taraud Forme B - UNF 9/16 x 18 - DIN 376 Acier inoxydable
Nos tarauds machine sont des outils puissants et fiables pour un usinage efficace en une seule passe avec la machine. Les tarauds machine sont surtout utilisés dans la production industrielle. Ils peuvent être employés, entre autres, sur des machines CNC, des machines de découpe de filetage, des visseuses sans fil et des bras de taraudage pneumatiques. Caractérisés par un rendement élevé et de faibles coûts de production, ils sont souvent utilisés en production de série. Le filetage est réalisé à la machine en une seule opération. Ainsi, bien que le taraud machine BAER puisse en principe être comparé aux tarauds à incision, il est conçu pour être utilisé avec la machine.
Le taraud possède une queue à dégagement selon DIN 376. Cela signifie que la queue a un diamètre inférieur à celui du filetage. Le taraud peut ainsi également être utilisé dans des trous plus profonds et pour des longueurs de filetage plus importantes. Ainsi, le
peut également être utilisé dans des trous plus profonds et pour des longueurs de filetage plus importantes, car l'entrée longue, les goujures droites et la pointe en spirale assurent l'évacuation du copeau vers l'avant, hors du trou. Chaque matériau a son propre comportement de copeau. C'est pourquoi les tarauds doivent présenter l'angle de coupe adapté et, pour des résultats encore meilleurs, une surface spécialement traitée. C'est la seule façon d'obtenir un bon transport des copeaux et de réaliser un filetage conforme au calibre.
La grande qualité de l'acier HSSE allié au cobalt que nous utilisons garantit des outils extrêmement durables et robustes. Grâce à des procédés de trempe spéciaux et à un revenu répété, la structure de dureté est très homogène, ce qui constitue la base idéale d'un véritable taraud BAER. Cela augmente la ténacité et la stabilité des tarauds, qui restent ainsi plus longtemps en service.
Le revêtement TiAlN résiste mieux au frottement et à la chaleur et offre donc des avantages de performance à haute température, avec peu de possibilités de refroidissement (par exemple pour de petites dimensions de construction et des trous profonds) et à des vitesses de coupe plus élevées (plus de 60 m/min). Le TiAlN présente également des avantages lors de l'usinage de matériaux difficilement usinables et très abrasifs, et peut aussi être utilisé à sec dans une certaine mesure. Le recouvrement des outils TiAlN est possible jusqu'à 5 fois sans retirer l'ancien revêtement
Dimensions
| Carré |
9 mm |
|---|---|
| Diamètre |
9/16 |
| Diamètre nominal en mm |
14,288 |
| Diamètre nominal en pouces |
0,563 |
| Dimension |
UNF 9/16 x 18 |
| Pas |
18 |
| Pas en mm |
1,411 |
Caractéristiques
| Direction |
A droite |
|---|---|
| Groupe de produits |
Taraud |
| Matériel |
HSSE TiAlN |
| Norme de filetage |
UNF: Américain Filetage fin Unified National Fine selon ANSI B1.1 |
| Résistance à la traction à température ambiante |
jusqu'à 1300 N/mm² | 41 HRC |
| Standard |
DIN 376 |
| Tolérance |
2B |
| Type de produit |
Tarauds pour machines |
Informations techniques - Tarauds
12,9 mm
Trou traversant jusqu'à 2,5 x D
Forme B avec entrée hélicoïdale
4-5 Passages
Les copeaux sont évacués vers le bas dans le sens de la coupe
Refroidissement extérieur et - Graissage
HSSE TiAlN
jusqu'à 1300 N/mm² | 41 HRC
2B
Applications
- Aciers inoxydables, Aciers inoxydables, INOX, V2A, V4A
- Matériaux difficiles à usiner jusqu'à 1200 maximum N/mm²
- Aciers de traitement alliés, fonte à graphite sphéroïdal, Fonte malléable
- Alliages d'aluminium coulés et corroyés Si<5% (à copeaux longs)
- Alliages de cuivre et laiton (à copeaux longs)
Dessin technique
| Carré |
9 mm |
|---|---|
| D1 |
UNF 9/16 x 18 |
| D2 |
11 mm |
| Diamètre |
9/16 |
| L1 |
100 mm |
| L2 |
22 mm |
Application – Exemples de matériaux
| Aciers inoxydables (ferritique, austénitique, martensitique) | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.4104 | X14CrMoS17 | 10 - 12 |
| 1.4301 | X5CrNi18-10 (V2A) | 10 - 12 |
| 1.4571 | X6CrNiMoTi17-12-2 (V4A) | 10 - 12 |
| 1.4005 | X12CrS13 | 6 - 8 |
| Aciers de construction, aciers de cémentation | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.0050 | St50-2 | 30 - 35 |
| 1.0401 | C15 | 25 - 30 |
| 1.7147 | 20MnCr5 | 30 - 35 |
| 1.5919 | 15CrNi6 | 30 - 35 |
| Aciers alliés, aciers trempés et revenus | Vitesse de coupe vc en m/min | |
|---|---|---|
| 1.8515 | 31CrMo12 | 5 - 10 |
| 1.0503 | C45 | 25 - 30 |
| 1.7218 | 25CrMo4 | 5 - 25 |
| 1.6511 | 36CrNiMo4 | 5 - 25 |
| Fonte à graphite sphéroïdal, fonte malléable | Vitesse de coupe vc en m/min | |
|---|---|---|
| EN-JS-1030 | EN-GJS-400-15 (GGG40) | 20 - 25 |
| EN-JS-1070 | EN-GJS-700-2 (GGG70) | 20 - 25 |
| EN-JM-1010 | EN-GJMW-350-4 (GTW-35) | 20 - 25 |
| EN-JM-1140 | EN-GJMB-450-6 (GTS-45) | 20 - 25 |
| Aluminium pur, alliages d'aluminium coulés et corroyés Si < 5% (copeaux longs) | Vitesse de coupe vc en m/min | |
|---|---|---|
| Al99,5 | EN AW-1050 | 30 - 40 |
| AlMgSi | EN AW-6060 | 30 - 40 |
| AlZn5Mg3Cu | EN AW-7022 | 30 - 40 |
| AlMg5 | EN AC-51300 | 15 - 18 |
| Alliages de cuivre, laiton (copeaux longs) | Vitesse de coupe vc en m/min | |
|---|---|---|
| E-Cu 57 | EN CW400A | 15 - 18 |
| CuZn37 | EN CW 508 L (Ms58) | 15 - 18 |
Vitesse de coupe vc [m/min]=(diamètre extérieur * π * vitesse de rotation) / 1000
Nombre de tours n [1/min]=(vitesse de coupe en m/min * 1000) / (diamètre extérieur * π)
Programmation de l'avance [mm/min]=Nombre de tours * Inclinaison
Veuillez noter que les vitesses de coupe ci-dessus sont des valeurs indicatives et doivent être adaptées en fonction du graissage et de l'actionnement.
Informations complémentaires
- UNF - Unified National Fine Thread Series ANSI B1.1 Filetage américaine fin
- Noms, géométries et définitions au taraud
- Tolérances du filetage intérieur
- Filetage intérieur et dimensions du le trou de dessablage
- Formes d'entrée des tarauds
- Comparaison inch-mm
- Traitements de surface des outils de taraudage
- Vitesses de coupe et lubrification/refroidissement
- Informations utiles sur taraudage
- Tableau des matériaux
