BaerCoil HSSG Einschnittgewindebohrer M 27 x 2,0 EG (mit Übermaß für Drahtgewindeeinsätze)
Ab Lager
BaerCoil HSSG Einschnittgewindebohrer M 27 x 2,0 EG (mit Übermaß für Drahtgewindeeinsätze)
BaerCoil® Gewindebohrer werden hauptsächlich zur Gewindereparatur oder Gewindeverstärkung in Verbindung mit Drahtgewindeeinsätzen verwendet. Mit diesem BaerCoil® Einschnittgewindebohrer kann in einem Arbeitsgang ein fertiges Gewinde mit Übermaß als Aufnahmegewinde für Drahtgewindeeinsätze der Abmessung MF 27 x 2,0 geschnitten werden. Präzise Innengewinde können so zeitsparend von Hand oder semiprofessionell maschinell geschnitten werden.
Das Aufnahmegewinde für MF 27 x 2,0 Gewindeeinsätze nennt sich auch EG-Gewinde (Einsatzgewinde) oder STI-Gewinde (auf Englisch Screw Thread Insert) und hat ein Übermaß, damit nach dem Einbau des Gewindeeinsatzes das normale Ausgangsgewinde MF 27 x 2,0 wiederhergestellt ist.
Verglichen mit dem Maschinengewindebohrer ist der Einschnittgewindebohrer mit einem kurzen Schaft ausgestattet. Dadurch können Innengewinde von Hand ohne Verkanten geschnitten und mit Windeisen, Ratschen oder anderen Haltewerkzeugen mit Vierkantaufnahme betätigt werden. Das Gewinde kann in ein vorgebohrtes Kernloch geschnitten werden. Eine Vorbearbeitung mit einem Vorschneider oder Mittelschneider ist nicht erforderlich.
Mit dem kurzen Anschnitt und den geraden Nuten wird der Span hauptsächlich durch die Spannuten aufgenommen und beim Schneiden nicht abgeführt. Um ein Festsetzen der Späne zu vermeiden, empfiehlt es sich, nach jedem Gewindeschneiden die Späne mit einem Pinsel, Pressluft o.ä. aus den Nuten zu entfernen. Durch diese Form des Anschnittes ist der Gewindebohrer sowohl für Durchgangs- als auch für Sacklöcher zuverlässig und universell einsetzbar.
Baumasse
| Durchmesser |
27 |
|---|---|
| Nenndurchmesser in Zoll |
1,165 |
| Nenndurchmesser in mm |
29,6 |
| Steigung |
2,0 |
| Steigung in mm |
2 |
| Abmessung |
MF 27 x 2,0 EG/STI |
| Vierkant |
16 mm |
Eigenschaften
| Produktgruppe |
Gewindebohrer Drahtgewindeeinsätze - Gewindebohrer |
|---|---|
| Produktart |
BaerCoil Gewindebohrer |
| Gewindenorm |
MF EG/STI: Metrisches ISO-Feingewinde für Drahtgewindeeinsätze nach DIN 8140-2 |
| Toleranz |
ISO2/6H mod. (ISO1/4H) |
| Richtung |
Rechts |
| Standard |
Werksnorm |
| Material |
HSSG blank |
| Zugfestigkeit bei Raumtemperatur |
bis 800 N/mm² | 22,2 HRC |

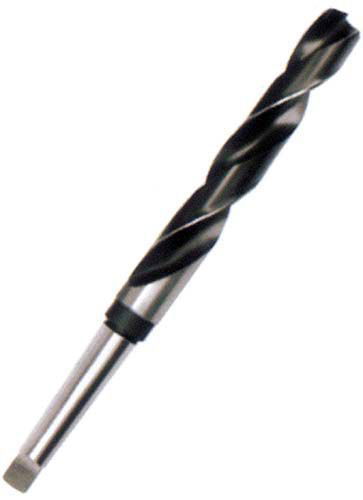

27,5 mm
Durchgangs- und Sackloch bis 2 x D
Form D gerade genutet
3,5-5 Gänge
Findet kaum statt. Späne bleiben in Nuten.
Außenkühlung und -Schmierung
HSSG blank
bis 800 N/mm² | 22,2 HRC
ISO2/6H mod. (ISO1/4H)
Einsatzzwecke
Alle normalen Einsatzmöglichkeiten zur Gewindereparatur und zur Gewindeverstärkung von Durchgangsgewinde und Sacklochgewinde.
Technische Zeichnung
| D1 |
29,6 mm |
|---|---|
| D2 |
20 mm |
| L1 |
127 mm |
| L2 |
37 mm |
| Durchmesser |
27 |
| Vierkant |
16 mm |
Anwendung – Beispielmaterialien Gewindebohrer
| Baustähle unlegiert | |
|---|---|
| 1.0035 | S185 (St33) |
| 1.0036 | S235JRH |
| 1.0038 | RSt37-2 |
| 1.0039 | S235JRG1+CR |
| 1.0044 | St44-2 |
| 1.0060 | E335 (St60-2) |
| 1.0116 | St37-3 |
| 1.0570 | St 52-3 |
| Baustähle legiert | |
|---|---|
| 1.5415 | 15Mo3 |
| 1.5423 | 16Mo5 |
| 1.5622 | 14Ni6 |
| 1.7335 | 13CrMo44 |
| 1.7337 | 16CrMo44 |
| 1.7715 | 14MoV63 |
| Automatenstähle | |
|---|---|
| 1.0711 | 9S20 |
| 1.0715 | 9SMn28 |
| 1.0718 | 11SMnPb30 |
| 1.0721 | 10S20 |
| 1.0723 | 15S20 |
| 1.0726 | 35S20 |
| 1.0737 | 9SMnPb36 |
| 1.0758 | 60SPb20 |
| Einsatzstähle | |
|---|---|
| 1.0401 | (C15) |
| 1.7016 | 17CR3 |
| 1.7131 | 16MnCr5 |
| 1.5919 | 15CrNi6 |
| Vergütungsstähle unlegiert | |
|---|---|
| 1.0402 | C 22 |
| 1.1151 | C22E (Ck22) |
| 1.0503 | C 45 |
| 1.1191 | C45E (Ck45) |
| Stahlguss | |
|---|---|
| 1.0420 | GS-38 |
| 1.5419 | GS-22 Mo 4 |
| 1.6750 | GS-20 NiCrMo3 7 |
| 1.7357 | GS-17 CrMo 5 5 |
| Temperguss | |
|---|---|
| 0.8145 | EN-GJMB 450-6 |
| 0.8170 | EN-GJMB 700-2 |
| 0.8045 | EN-GJMW-450-7 |
| 0.8055 | EN-GJMW-550-4 |
| Reinkupfer niedriglegiert | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
| Messing kurzspanend | |
|---|---|
| 2.0401 | CuZn39Pb3 |
| Messing langspanend | |
|---|---|
| 2.0321 | CuZn37 |
| 2.0335 | CuZn36 |
| 2.0360 | CuZn40 |
| Aluminium Guss Si > 5-12 % | |
|---|---|
| 3.2161 | G-AlSi8Cu3 |
| 3.2163 | G-AlSi9Cu3 |
| 3.2381 | G-AlSi10Mg |
| 3.2583 | G-AlSi12(Cu) |
| Gusseisen mit Lamellengraphit | |
|---|---|
| 0.6010 | EN-GJL 100 (GG-10) |
| 0.6020 | EN-GJL 200 (GG -20) |
| 0.6025 | EN-GJL 250 (GG-25) |
| 0.6030 | EN-GJL 300 (GG -30) |
| Kupfer-Zinn-Legierung (Bronze) kurzspanend | |
|---|---|
| 2.1090.01 | G-CuSn7ZnPb |
| 2.1086.01 | G-CuSn10Zn |
| 2.1097 | G-CuSn5ZnPb |
| Reinkupfer, niedriglegiertes Kupfer | |
|---|---|
| 2.0240 | CuZn15 |
| 2.0265 | CuZn30 |
